VIPA System 300S
8.10.2
Siemens NetPro
Arbeitsumgebung von
NetPro
SPS-Stationen
HB140 | CPU | 315-4NE23 | DE | 16-36
Einsatz Ethernet-Kommunikation - Produktiv
Kommunikationsverbindungen projektieren > Siemens NetPro
Zur Projektierung von Verbindungen werden fundierte Kenntnisse im
Umgang mit NetPro von Siemens vorausgesetzt! Nachfolgend soll
lediglich der grundsätzliche Einsatz von NetPro gezeigt werden.
Nähre Informationen zu NetPro finden Sie in der zugehörigen Online-
Hilfe bzw. Dokumentation. NetPro starten Sie, indem Sie im Siemens
SIMATIC Manager auf ein "Netz" klicken oder innerhalb Ihrer CPU

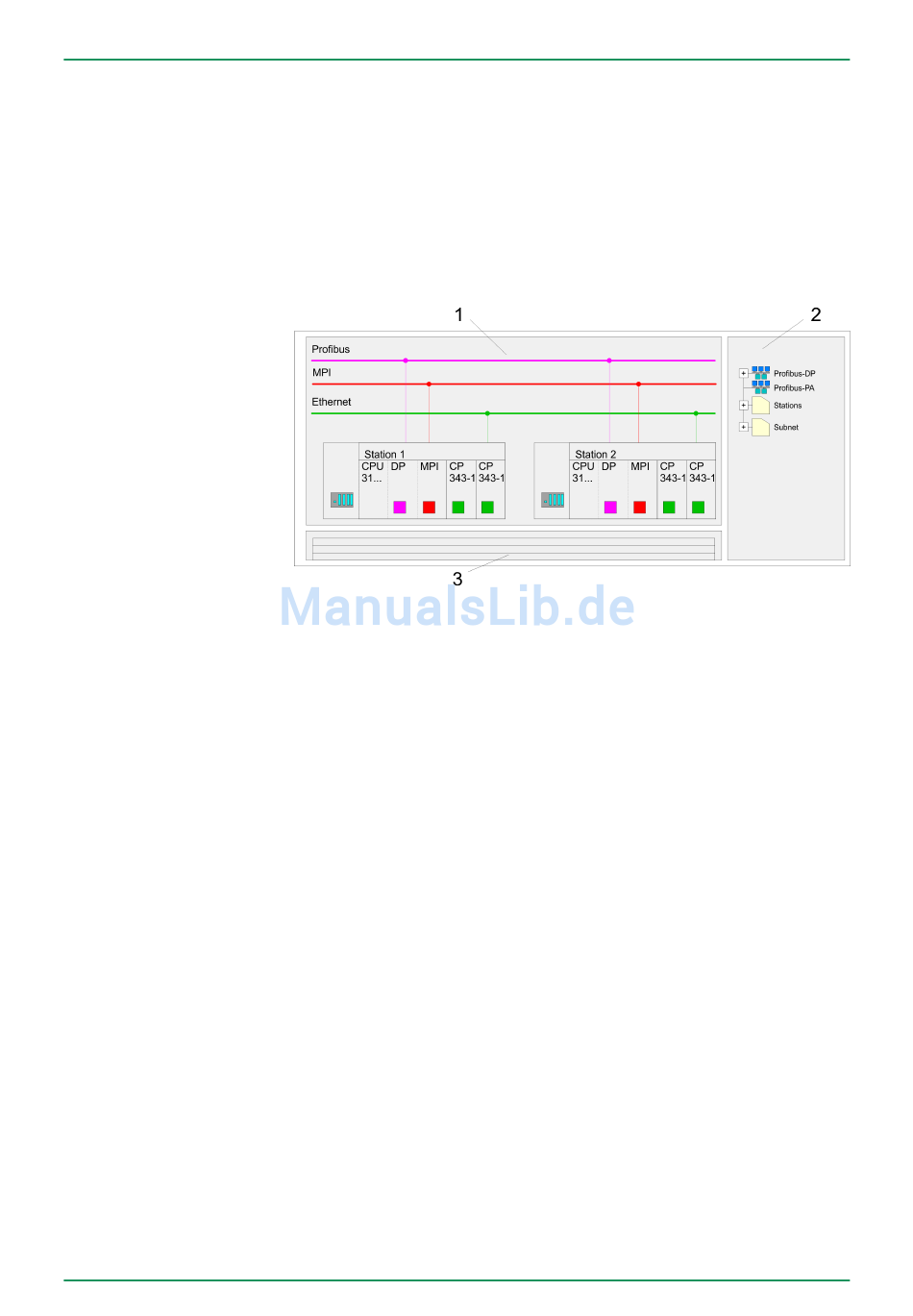

auf "Verbindungen". Die Arbeitsumgebung von NetPro hat folgenden
Aufbau:
1 Grafische Netzansicht: Hier werden alle Stationen und Netzwerke
in einer grafischen Ansicht dargestellt. Durch Anwahl der ein-
zelnen Komponenten können Sie auf die jeweiligen Eigenschaften
zugreifen und ändern.
2 Netzobjekte: In diesem Bereich werden alle verfügbaren Netzob-
jekte in einer Verzeichnisstruktur dargestellt. Durch Ziehen eines
gewünschten Objekts in die Netzansicht können Sie weitere Netz-
objekte einbinden und im Hardware-Konfigurator öffnen.
3 Verbindungstabelle: In der Verbindungstabelle sind alle Verbin-
dungen tabellarisch aufgelistet. Diese Liste wird nur eingeblendet,
wenn Sie die CPU einer verbindungsfähigen Baugruppe ange-
wählt haben. In dieser Tabelle können Sie mit dem gleichnamigen
Befehl neue Verbindungen einfügen.
Für jede SPS-Station und ihre Komponente haben Sie folgende grafi-
sche Darstellung. Durch Anwahl der einzelnen Komponenten werden
Ihnen im Kontext-Menü verschiedene Funktionen zu Verfügung
gestellt:
