2 Bedieneinheit

2.1 Elemente der Bedieneinheit

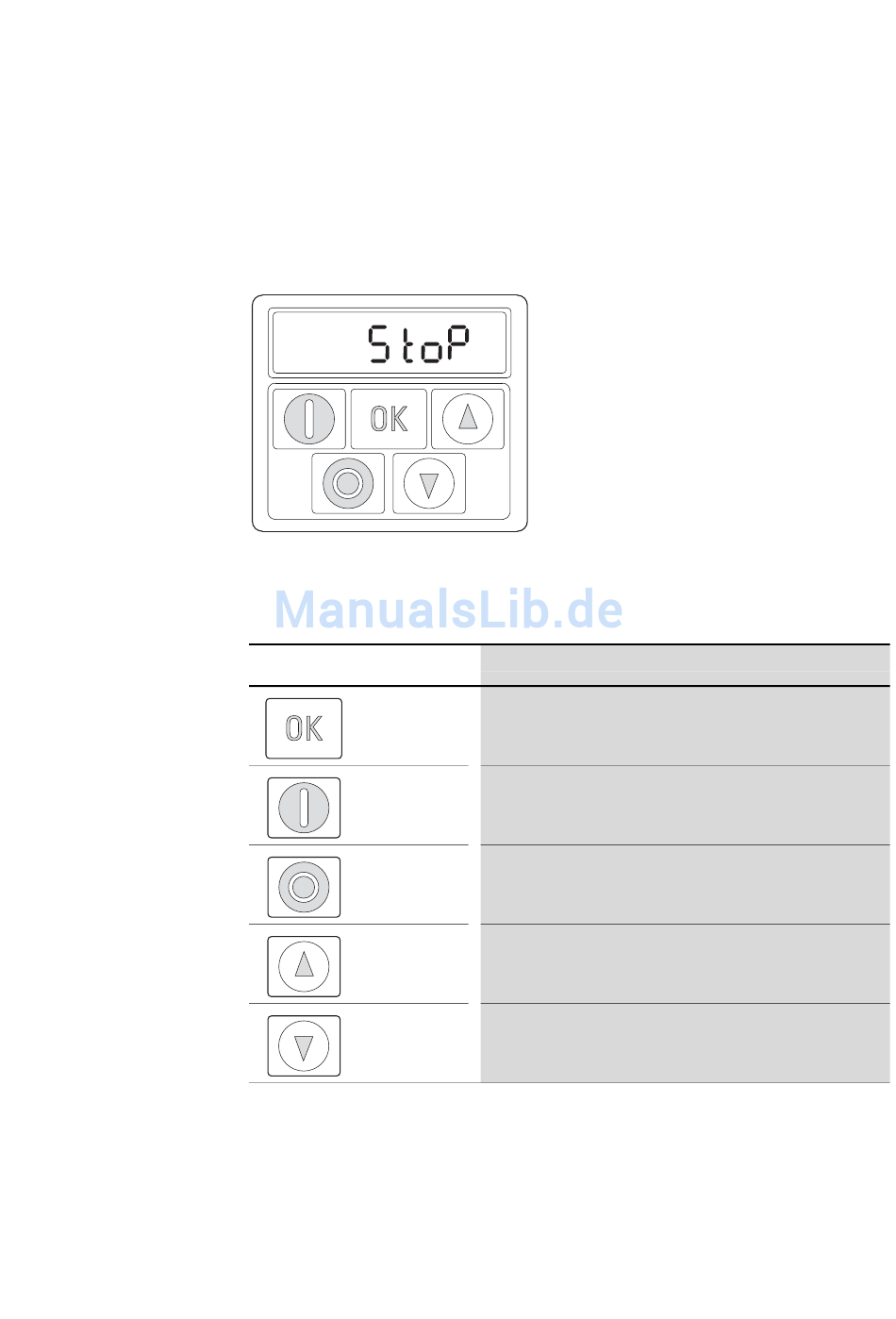

Die folgende Abbildung zeigt die Elemente der integrierten Bedieneinheit
des Frequenzumrichters DA1.
Abbildung 1: Ansicht der Bedieneinheit
Tabelle 2: Die Elemente der Bedieneinheit – Tasten
Taste Befehl
OK
START
STOP
UP
DOWN
Hinweis:
1) Nur mit P1-12 = 1 (eine Drehrichtung) oder = 2 (zwei Drehrichtungen)
2) Nur mit P1-12 = 2
DA1 Frequenzumrichter 11/16 MN04020006Z-DE www.eaton.com
2.1 Elemente der Bedieneinheit
Anzeige
Tasten
Erklärung
• Öffnen bzw. Schließen der Parameterebene
• Speichen der Parameter
• Wechseln der Anzeige A, rpm, ...
• Starten des Frequenzumrichters
2)
• Drehrichtungswechsel bei laufendem Motor
• Stoppen des Frequenzumrichters
• Reset – Zurücksetzen nach einer Fehlermeldung
1)
• Beschleunigen
• Zahlenwert bzw. Parameternummer erhöhen
1)
• Verzögern
• Zahlenwert bzw. Parameternummer reduzieren
2 Bedieneinheit
1)
1)
