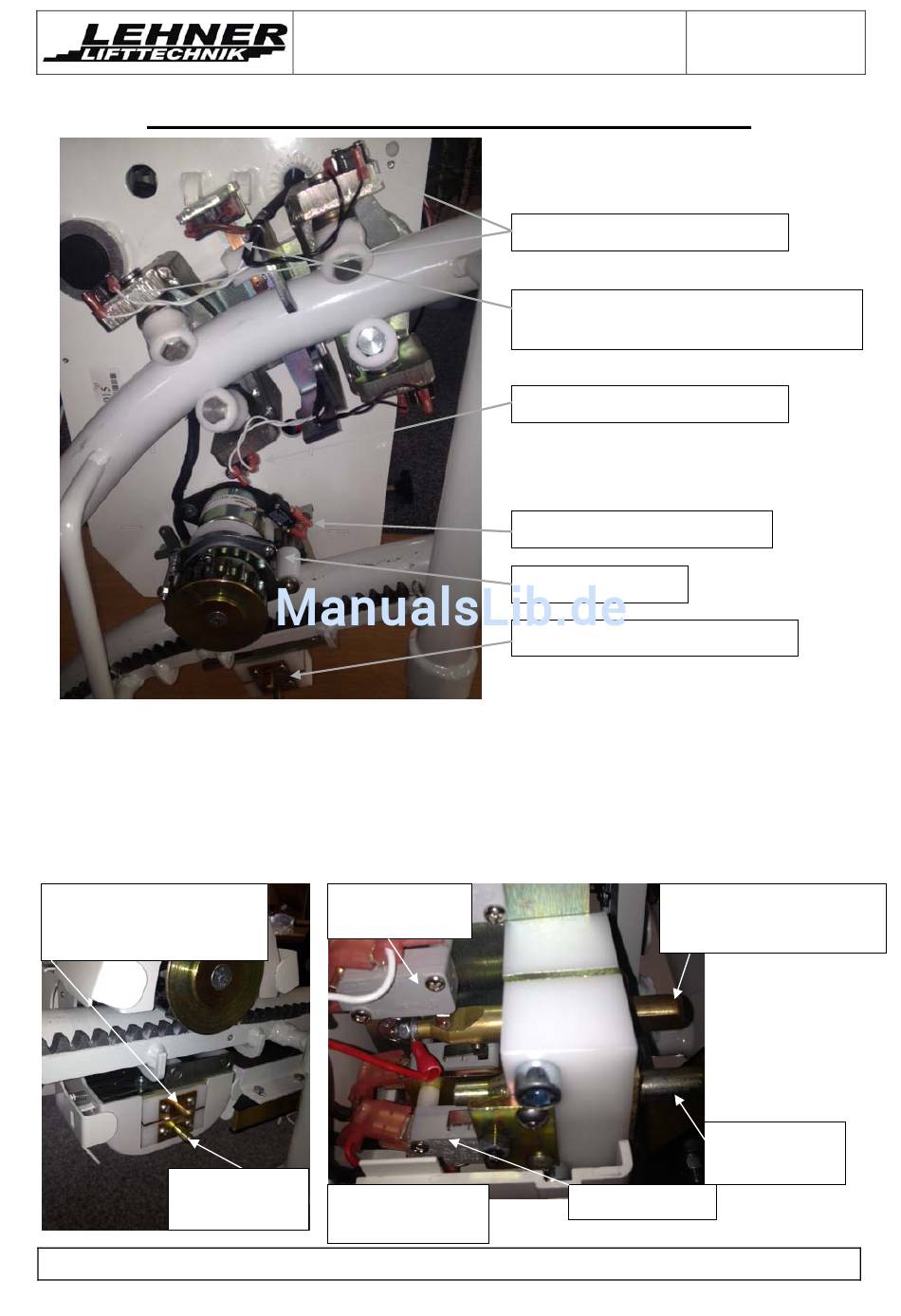

Erklärung des oberen und unteren Fahrwagens
Der untere Bolzen ist der Notendschalter. Dieser wird durch die Notstoppkurve am Ende
der Schiene gedrückt (wenn der normale Stopp nicht funktioniert). Der obere Bolzen hat
zwei Funktionen. Fährt der Lift auf die Laderampe wird er einmal gedrückt. Der Lift wird
langsamer und der beginnt zu Akku laden. Im Falle einer Zwischenstation wir der Bolzen
ganz hineingedrückt und der Lift bleibt stehen. Dies aktiviert den Zwischenstopp und wird
nur benützt, wenn die Liftanlage eine Zwischenstation besitzt. Der Bolzen darf an
Endhaltestellen nicht ganz gedrückt werden.
Bolzen für Ladekontakt,
Geschwindigkeitsreduktion
und Zwischenstopp
Bolzen für
Notendschalter
Treppenlift
ALPHA
ALPHA Treppenlift
Installationshandbuch
Schalter für
Zwischenstopp
Geschwindigkteis
reduktionsstopp
Sicherheitskontaktschalter
Kurvengeschwindigkeitsreduktions-
Hebel
Sicherheitskontaktschalter
Fangvorrichtungsschalter
Fangvorrichtung
Bolzen – siehe Text darunter
Bolzen für Ladekontakt,
Geschwindigkeitsreduktion
und Zwischenstopp
Notendschalter
Seite 8 von 27
03/2017
Bolzen für
Notendschalter
