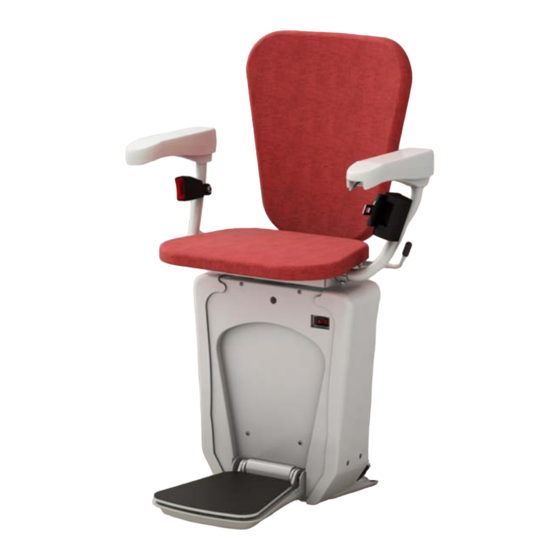

- Seite 1 ALPHA Treppenlift 03/2017 Installationshandbuch Installationshandbuch ALPHA Sitz - Treppenlift Treppenlift Seite 1 von 27 ALPHA...
-
Seite 2: Inhaltsverzeichnis
ALPHA Treppenlift 03/2017 Installationshandbuch Inhalt BITTE BEACHTEN SIE FOLGENDE PUNKTE VOR DER MONTAGE ......3 INSTALLATION DER SCHIENEN ..................4 INSTALLATION DER FAHREINHEIT AUF DIE SCHIENE ..........6 ERKLÄRUNG DES OBEREN UND UNTEREN FAHRWAGENS ........8 ... -
Seite 3: Bitte Beachten Sie Folgende Punkte Vor Der Montage
ALPHA Treppenlift 03/2017 Installationshandbuch Bitte beachten Sie folgende Punkte vor der Montage Das Installationsteam muss Grundkenntnisse in mechanischem und elektrischem Arbeiten besitzen. Ein vollständiger mechanisches und elektrisches Werkzeugset muss bei der Montage vorhanden sein. Überprüfen Sie vor dem Beginn der Montage dass das nötige Befestigungsmaterial für die Stützen vorhanden ist. -
Seite 4: Installation Der Schienen
ALPHA Treppenlift 03/2017 Installationshandbuch Installation der Schienen Stütze Verbindung zwischen Schienen Höhe der Stütze gemessen vom Zentrum der oberen Schiene Winkel Schritt 1: Beginnen Sie mit der Befestigung der Schienen von unten! Beginnen Sie die Installation nicht von oben. Verbinden Sie die Stützen mit dem 1. Schienenteil. - Seite 5 ALPHA Treppenlift 03/2017 Installationshandbuch Schritt 5: Verbinden Sie die Schienenteile mit dem Spanstift. Fixieren Sie alle 3 Wurmschrauben pro Stütze. Schritt 6: Wenn alle Schienenteile verbunden sind, sowie alle Stützen fixiert, überprüfen Sie nochmals alle Maße und die gesamte Position der Schiene anhand des Installationsplans.
-
Seite 6: Installation Der Fahreinheit Auf Die Schiene
ALPHA Treppenlift 03/2017 Installationshandbuch Installation der Fahreinheit auf die Schiene Schritt 1: Positionieren Sie die Box mit der Fahreinheit an das Ende der oberen Schienen. Öffnen Sie die Box und beachten Sie, dass sich die Schienen und die Fahrwerke oben befinden. - Seite 7 ALPHA Treppenlift 03/2017 Installationshandbuch Schritt 3: Nehmen Sie die vordere und seitliche Plastikabdeckung ab. Danach fixieren Sie den Stuhl und befestigen ihn mit einer Schraube und Beilagscheibe im Inneren der Fahreinheit. Schritt 4: Benutzen Sie Kabelbinder um das Verbindungskabel des Stuhls mit der Fahreinheit zu verbinden.
-
Seite 8: Erklärung Des Oberen Und Unteren Fahrwagens
ALPHA Treppenlift 03/2017 Installationshandbuch Erklärung des oberen und unteren Fahrwagens Sicherheitskontaktschalter Kurvengeschwindigkeitsreduktions- Hebel Sicherheitskontaktschalter Fangvorrichtungsschalter Fangvorrichtung Bolzen – siehe Text darunter Der untere Bolzen ist der Notendschalter. Dieser wird durch die Notstoppkurve am Ende der Schiene gedrückt (wenn der normale Stopp nicht funktioniert). Der obere Bolzen hat zwei Funktionen. -
Seite 9: Hebel Für Kurvengeschwindigkeitsreduktion
ALPHA Treppenlift 03/2017 Installationshandbuch Hebel für Kurvengeschwindigkeitsreduktion Entfernen Sie die Metallabdeckung der Transporteinheit und nehmen Sie den Schaumstoff heraus, welcher sich zwischen der Geschwindigkeitskontrolle und dem hinteren Teil des Fahrwerks befindet. Dieser Schaumstoff wird gebraucht, damit der Kontakt der Geschwindigkeitskontrolle nicht beschädigt wird, wenn die Fahreinheit auf die Schienen montiert wird. -
Seite 10: Installation Der Laderampe/Haltestellen
ALPHA Treppenlift 03/2017 Installationshandbuch Installation der Laderampe/Haltestellen Der Lift stoppt am Ende der Laderampe, indem die Abdeckung des Fahrwerks den Bolzen am Ende der Schienen drückt. Achten Sie darauf, dass der Sitz an der richtigen Stelle stoppt und markieren Sie diesen Punkt für die Laderampe. Danach fixieren Sie die Laderampe an diesen Punkt, indem Sie 2 Bohrlöcher mit Gewinde (Dimension M5) in das... -
Seite 11: Überprüfen Und Einstellen
ALPHA Treppenlift 03/2017 Installationshandbuch Überprüfen und Einstellen Überprüfen Sie die korrekte Funktion aller Sicherheitskontakte. Diese befinden sich am Boden und am oberen Teil der Fahreinheit, als auch seitlich und unter der Fahreinheit und unter dem Fußbrett. Diese Kontaktblöcke sollen den Lift stoppen, wenn sie gegen die Fahrtrichtung gedrückt werden. -
Seite 12: Warntöne
ALPHA Treppenlift 03/2017 Installationshandbuch Die Fangvorrichtung ist so eingestellt, dass sie bei einer Geschwindigkeit von 0,3m/s ausgelöst wird. Dies wird durch die Aktivierungsschraube eingestellt. Diese Schraube, der Bolzen und die Feder werden benötigt, um die Fangvorrichtung in Position zu halten. Dies wird im Werk voreingestellt und mit Farbe markiert. -
Seite 13: Problemlösung
ALPHA Treppenlift 03/2017 Installationshandbuch Problemlösung Neben dem Hauptschalter befinden sich 3 LEDs. Die linken und rechten LEDs zeigen die Sicherheitskontaktschalter auf der rechten, bzw. linken Seite des Antriebes an. Das mittlere LED zeight den Sicherheitskreis an. Ist der Sicherheiskreis geöffnet so sind alle 3 LED ausgeschalten. -
Seite 14: Schalter Und Jumper And Der Hauptplatine
ALPHA Treppenlift 03/2017 Installationshandbuch Schalter und Jumper and der Hauptplatine Service Display Anschluss Akustischer Warngeber Taster S1 zum Einlernen der Funkeinheit Anschluss Funkempfänger Schalter S2 für die Menüumschaltung Jumper JP3 und JP4 zur Einstellung der Installationsseite Treppenlift Seite 14 von 27... -
Seite 15: Schalter S2
ALPHA Treppenlift 03/2017 Installationshandbuch Schalter S2 Dieser Schalter spielt bei der Montage eine wichtige Rolle, denn damit kann zwischen dem Benutzer Menü und dem Techniker Menü umgeschaltet werden. Benutzer Menü Techniker Menü Wichtig: Nach der Installation und der Einstellung aller Parameter muss der Schalter S2 auf das Benutzer Menü... -
Seite 16: Led Anzeige Auf Der Hauptplatine
ALPHA Treppenlift 03/2017 Installationshandbuch LED Anzeige auf der Hauptplatine LD45 Überstrom aut. Drehsitz LD2 Alarm Eingang aktiv LD44 Überstrom aut. Fußbrett LD43 Überstrom Hauptantrieb LD46 Batterieunterspannung LD3 Eingang S20 aktiv LD42 Status LED ST8 LD4 Eingang S21 aktiv LD41 Status LED ST4... -
Seite 17: Funktion
ALPHA Treppenlift 03/2017 Installationshandbuch Funktion Name Farbe Grün Leuchtet wenn die Batterie geladen wird Grün Leuchte wenn der Alarm Eingang aktiviert ist Grün Leuchtet wenn der Joystick nach OBEN gedrückt wird Grün Leuchtet wenn der Joystick nach UNTEN gedrückt wird Grün S7X; LED geht aus wenn der Not‐Stopp gedrückt wird LD12 Grün S11R; Leuchtet wenn die Armlehne in vertikaler Position ist Grün LD13 SU; Leuchtet wenn der Lift überladen ist LD14 Grün SV1; LED geht aus wenn der Lift auf die Ladekurve auffährt LD15 Grün SV2; LED geht aus wenn der Lift in der Kurve langsam fährt LD16 Grün S29; LED geht aus wenn der Lift in einer Mittelhaltestelle ist ... - Seite 18 ALPHA Treppenlift 03/2017 Installationshandbuch Funktion Name Farbe LD46 Leuchtet bei Batterieunterspannung LD49 Relay KH; Leuchtet wenn das Hauptrelay aktiviert ist Status LED In the following table there are all status LED combinations described. These LEDs and the table are useful especially when no display is available and the service worker needs to know the state of the control unit.
-
Seite 19: Position Der Schalter An Der Fahreinheit
ALPHA Treppenlift 03/2017 Installationshandbuch Position der Schalter an der Fahreinheit POSITION SWITCHES FRONT VIEW BACK VIEW S12-2 S13-2 S12-1 CONTROL UNIT S13-1 MOTOR EK-R/SK2 EK-L/SK1 S27 (S28) (S27) S28 S27,S28 - DESCRIPTION IN BRACKETS IS VALID FOR LEFT RAIL S17.1... -
Seite 20: Menü
ALPHA Treppenlift 03/2017 Installationshandbuch Menü Das neue steckbare Servicedisplay erlaubt den Zugriff in das Service Menü. Hier können einige wichtige Parameter eingestellt und Fehler ausgelesen werden. Das Service Display zeigt Grund Informationen über Batteriespannung und Motorstrom an: Achtung: Nach der Einstellung aller Parameter muss der Schalter S2 zurück in... -
Seite 21: Menü Aufbau
ALPHA Treppenlift 03/2017 Installationshandbuch Menü Aufbau: Menü Punkt Struktur Dieser Punkt zeigt generelle Informationen zum Lift Information wie Produktionsnummer, Version, etc In diesem Punkt kann die Menüsprache eingestellt Sprache werden Fabriksnummer Hier kann die Fabriksnummer gespeichert werden Zeigt eine Liste aller aufgezeichneten Fehler; diese Fehler Liste kann gelöscht werden... - Seite 22 Werkseinstellungen sind unterstrichen dargestellt. Alle Einstellungen können durch ein Zurückstellen auf Werkseinstellung zurückgesetzt werden(siehe Seite 20) Information Die erste Reihe zeigt den neuen Alpha Typ und die Version der HW und SW. Die zweite Reihe zeigt die Fabriksnummer, welche im Hauptmenü unter “Fabriksnummer” eingestellt wurde.
-
Seite 23: Werkseinstellung
ALPHA Treppenlift 03/2017 Installationshandbuch Fehler löschen Durch bestätigen dieses Hauptmenüpunktes werden alle Fehler quittiert. Bestimmte Fehler können nur durch Servicepersonal quittiert werden, diese finden Sie auf Seite 28. Betriebszeit Menü Punkt Wert Name Beschreibung Anzeigen h:m:s Zeigt die aktuelle Betriebszeit im... - Seite 24 ALPHA Treppenlift 03/2017 Installationshandbuch Menü Punkt Wert Name Beschreibung AS Signal Signalton aus Diese Option kann genutzt werden ON/OFF um ein Audio Signal während der Fahrt einzustellen. Signalton bei Fahrt immer an Signalton nur bei Fahrt mit den Außensteuerungen Version Funk Menü...
- Seite 25 ALPHA Treppenlift 03/2017 Installationshandbuch Menü Punkt Wert Name Beschreibung Geschwindigkeit G. max AUF 50…100 % PWM Einstellung der maximalen Geschwindigkeit beim nach OBEN fahren G. max AB 50…100 % PWM Einstellung der maximalen Geschwindigkeit beim nach UNTEN fahren G. min AUF 10…60...
- Seite 26 ALPHA Treppenlift 03/2017 Installationshandbuch Menü Punkt Wert Name Beschreibung In Zwischenhalt. Sitzdrehung in Diese Option erlaubt die Zwischenhaltestell Aktivierung und Deaktivierung der e aktiviert aut. Sitzdrehung in einer Zwischenhaltestelle NEIN Sitzdrehung in Zwischenhaltestell e deaktiviert In unterer Sitzdrehung in Diese Option erlaubt die Haltest.
-
Seite 27: Fehler Und Fehlerdiagnose Am Service Display
ALPHA Treppenlift 03/2017 Installationshandbuch Fehler und Fehlerdiagnose am Service Display Code Anzeige am Display Beschreibung Fehler an Relays oder F101-113 Platinenfehler- Tausch der Hauptplatine erforderlich Kontakten Error ID Anzeige am Display Beschreibung F201 Not-Stopp SI: S7X (optionaler) Not-Aus Taster gedrückt...
