Inhaltszusammenfassung für Lehner Lifttechnik LIFTBOY 4
-
Seite 2: Einführung

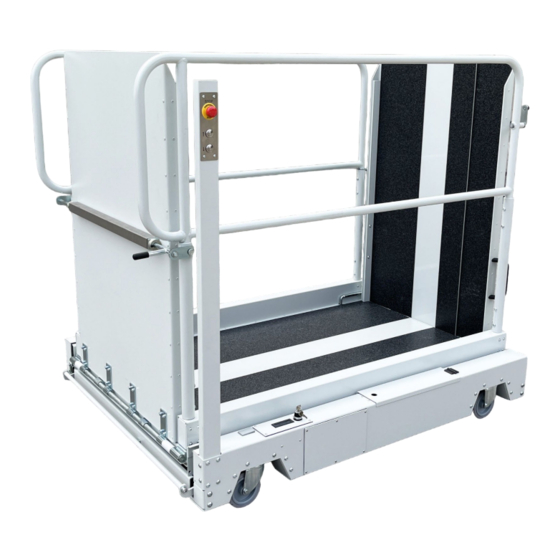

EINFÜHRUNG Das Unternehmen Lehner Lifttechnik bedankt sich, dass Sie sich für einen vertikalen Plattformlift Typ Liftboy 4 für Personen mit Bewegungseinschränkungen entschieden haben. Es handelt sich um ein modernes, technisch ausgereiftes Produkt, welches den aktuellen Anforderungen in Mobilität und Sicherheit entspricht. -
Seite 3: Inhaltsverzeichnis
8.2.2 Ablassen der Plattform im Notfall und das Evakuieren einer Person ........9 Sicherheitsvorschriften ........................... 10 Richtlinien der Bedienung, instandhaltung und Entsorgung der Batterien ........11 Inbetriebnahme und Instandhaltung des Liftes ................11 Betriebsdauer und Betriebsbereitschaft ..................... 11 Betriebsbereitschaft ..........................11 Liftboy 4 | Benutzerhandbuch... - Seite 4 Verpackung, Lieferung, Lagerung, Garantie ..................... 12 Pflichten des Betreibers ..........................13 Anhang ................................14 12.1 Plan zum Schmieren des Gerätes ....................... 14 12.2 Zeichnung der vollständigen Plattform .................... 15 12.2.1 Lliftboy 4 S ............................15 12.2.2 Liftboy 4 L ............................16 Liftboy 4 | Benutzerhandbuch...
-
Seite 5: Definition
Die Plattform ist gerade befahrbar und ermöglicht den Transport von Personen zwischen zwei Niveaus. Der Antrieb der Plattform ist durch elektromechanische Spindelantriebe gewährleistet. Die Steuerung der Plattformbewegung wird durch das Drücken und Halten des Bedienfeldknopfes ausgeführt. Liftboy 4 | Benutzerhandbuch Seite 1... -
Seite 6: Technische Angaben
Die vertikale Liftplattform setzt sich aus folgenden Hauptteilen zusammen: Unterer Plattformrahmen Untere Schere Obere Schere Mittelteil Plattformboden Unterer Sicherheitsrahmen Elektrische Akkus Elektrischer Schaltschrank Plattform (hinter abnehmbaren Abdeckung untergebracht) Elektromechanischer Spindelantrieb (LINAK) 10 Bedienfeld der Plattform Liftboy 4 | Benutzerhandbuch Seite 2... -
Seite 7: Technische Parameter
Liftboy 4 S Breite: 845 mm | Länge: 1500 mm Liftboy 4 L Breite: 862 mm | Länge: 1410 mm Hubhöhe: Liftboy 4 S: 1000 mm Liftboy 4 L: 1400 mm Maximale Hubhöhe: 1400 mm Aufbauhöhe: Liftboy 4 S: 182 mm... -
Seite 8: Batterieaufladung
Sollte die gelbe LED-Leuchte blinken, während die Plattform in einer Haltestelle steht oder sich bewegt, dann ist die Plattform überladen und es ist nicht möglich die Haltestelle sicher zu verlassen. Ergibt sich diese Situation während des Betriebs, ist es noch immer möglich in den nächsten Stopp einzufahren. Liftboy 4 | Benutzerhandbuch Seite 4... -
Seite 9: Verbindung Mit Dem Ladegerät
Direktes Anschließen des Ladegerätes an das Batteriepaket mit dem Hilfsanschluss. Die Batterie muss dabei von der Plattform entfernt werden und das Aufladen ist separat von der Plattform möglich. Nach Entfernung der Batterie ist es nötig, die Ladeverbindungen zu trennen. Liftboy 4 | Benutzerhandbuch Seite 5... -
Seite 10: Steuerung Der Plattform
Verbindung zum Ladegerät zu trennen und für Sicherheitsmaßnahmen zu sorgen. Bevor die in Betrieb nehmende Person die Plattform steuern kann, muss sichergestellt werden, dass sich keine Person und kein Hindernis im Betriebsfeld befinden. Liftboy 4 | Benutzerhandbuch Seite 6... -
Seite 11: Bedienfeld Auf Der Plattform
Der Steuerstromkreis ist aktiviert. Das grüne LED-Lämpchen leuchtet. Die Bewegung der Plattform kann blockiert werden, wenn der STOPP-Knopf aktiviert wird oder wenn der untere Sicherheitsrahmen aktiviert wird, während die Plattform sich nach unten bewegt. Liftboy 4 | Benutzerhandbuch Seite 7... -
Seite 12: Auffahrrampe Aktivieren
Nachdem Sie die Plattform verlassen haben, ist es notwendig, dass Sie die Rampe wieder hinauf klappen, damit die nächste Person sie benutzen kann. Wenn die Rampe offen bleibt, während die Plattform in der Haltestelle steht, ist es verboten die Plattform zu nutzen. Liftboy 4 | Benutzerhandbuch Seite 8... -
Seite 13: Notfall-Stopp Und Evakuieren Einer Person
Betätigen Sie die Handkurbel. Die Drehrichtung ist auf der Kurbel abgebildet. Drehen Sie immer in die Richtung, die die Plattform in die untere Haltestelle bewegt. Es ist möglich die Auffahrrampe manuell zu senken. Die transportierte Person kann die Plattform nun verlassen. Rufen Sie den Kundendienst an! Liftboy 4 | Benutzerhandbuch Seite 9... -
Seite 14: Sicherheitsvorschriften
Bei dieser Beladung kommt es zu keiner Beschädigung der Plattform und alle Sicherheitsstandards werden eingehalten. Die Plattform darf nur von einem Ort zum anderen transportiert werden, wenn sie sich in der unteren Haltestelle befindet. Liftboy 4 | Benutzerhandbuch Seite 10... -
Seite 15: Richtlinien Der Bedienung, Instandhaltung Und Entsorgung Der Batterien
Die Plattform kann bei Temperaturen von -20° bis +45°C betrieben werden. Der Akku der Plattform kann nur bei normalen äußeren Bedingungen laut ČSN 33 2000-5-51 genutzt werden. Die Plattform kann auch im Außenbereich platziert werden sowie in Bereichen, die nicht gegen Niederschläge geschützt sind. Liftboy 4 | Benutzerhandbuch Seite 11... -
Seite 16: Technische Unterlagen
Produktes verantwortlich und weiter auch für die Einhaltung der angegebenen Werte in Übereinstimmung mit der Gebrauchsanweisung und der Wartung. Der Hersteller bietet eine Qualitätsgarantie für die Dauer der genannten Frist. Nach der Garantiezeit wird die Wartung der Plattform gegen Bezahlung gewährleistet. Liftboy 4 | Benutzerhandbuch Seite 12... -
Seite 17: Pflichten Des Betreibers
Wartungsarbeiten und Überprüfungen durch den Hersteller oder lizensierter Dienstleistungsbetriebe. Bitte informieren Sie den Hersteller oder einen lizensierten Dienstleistungsbetrieb über etwaige Probleme oder Notfälle. Des Weiteren informieren Sie auch bitte über jegliche Veränderungen des Gerätes, welche die Sicherheit der Plattform beeinträchtigen könnten. Liftboy 4 | Benutzerhandbuch Seite 13... -
Seite 18: Anhang
Überprüfung nachgeschmiert werden. Im Fall, dass die Plattform mehrmals täglich genutzt wird, sollte zwei- bis viermal jährlich geschmiert werden. Empfohlene Schmierfette: Vaseline Interflon Fin Grease MP00 Liftboy 4 | Benutzerhandbuch Seite 14... -
Seite 19: Zeichnung Der Vollständigen Plattform
12.2 Zeichnung der vollständigen Plattform 12.2.1 Lliftboy 4 S Liftboy 4 | Benutzerhandbuch Seite 15... -
Seite 20: Liftboy 4 L
12.2.2 Liftboy 4 L Liftboy 4 | Benutzerhandbuch Seite 16...
