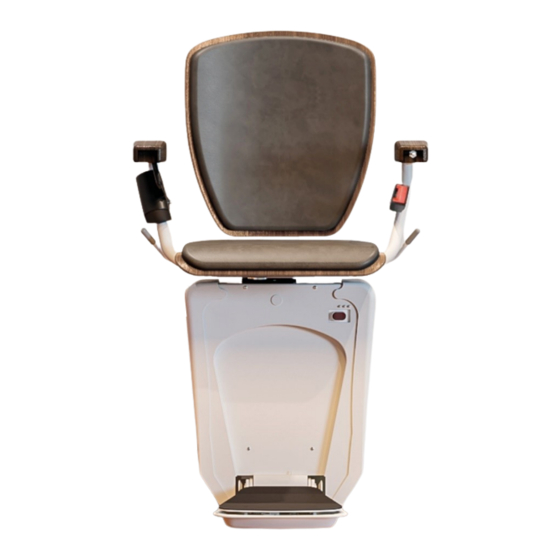

Inhaltszusammenfassung für Lehner Lifttechnik ALPHA
-
Seite 2: Einführung
Lifte als zuverlässige Beförderungsmittel, welche sich durch individuelle Anpassung an bauliche Gegebenheiten auszeichnen, bekannt. Der Alpha Treppenlift stellt eine neue Generation von Treppenliften mit langjährig bewährter Technik dar. Um Zufriedenheit mit Ihrem Treppenlift über lange Zeit zu gewährleisten, lesen Sie bitte dieses Betreiberhandbuch sorgfältig durch. - Seite 3 • Sicherheitskontakte an den Seiten und unter dem Lift • Sicherheitsschalter in der Armlehne • Schlüsselschalter an der Armlehne sowie an den Außenbedienkassetten • Anfahrverzögerung für den Fall einer ungewünschten Betätigung des Fahrschalters • Selbsthämmendes Getriebe und Bremse Alpha | Benutzerhandbuch Version 06/2021...
-
Seite 4: Inhaltsverzeichnis
Fahrt von der oberen zur unteren Haltestelle: ................. 9 Notentriegelung der Klappschiene: ....................10 Störung und Fehlersuche ..........................11 Nothandrad ................................ 13 Laden der Batterien ............................14 Wartung ................................14 Anhang ................................15 11.1 Wartungsliste ............................15 Alpha | Benutzerhandbuch Version 06/2021... -
Seite 5: Installationsschema
INSTALLATIONSSCHEMA: Rufstelle Grundplatte der Stütze Sicherheitsgurt Obere Haltestelle Obere Schiene Horizontale Parkkurve Untere Schiene Ladegerät Untere Haltestelle Obere Ladekurve Alpha | Benutzerhandbuch Version 06/2021 Seite 1... -
Seite 6: Technische Parameter
1x230V 50Hz Sitz hochgeklappt 37 cm Sitz runtergeklappt 64,5 cm Material Schiene Stahl beschichtet Gewährleistung 24 Monate für Teile Temperatur zulässig -10°C bis +40°C Batterien 2 x 12V/9Ah Sitzhöhe über Fußbrett 496 mm Alpha | Benutzerhandbuch Version 06/2021 Seite 2... -
Seite 7: Übersicht Sitzfunktionen
3 ÜBERSICHT SITZFUNKTIONEN Vordere Abdeckung Joystick in der Armlehne Fußbrett Hebel für Drehsitz Klappsitz Seitliche Abdeckung Rückenlehne Kontaktboden Linke Armlehne Abdeckung der Fahrwerke Rechte Armlehne Sicherheitsgurt Hauptschalter Nothandrad Schlüsselschalter in Armlehne Alpha | Benutzerhandbuch Version 06/2021 Seite 3... -
Seite 8: Bedienung
Der Schlüsselschalter in der Armlehne oder in der Rufstelle muss eingeschalten sein, um den Sessel zu bedienen. 4.2 Bedienung der Rufstellen mit automatischem Drehsitz: The Rufstellen sind mit 2 zusätzlichen Tastern ausgestattet, die ein Drehen des Sitzes ermöglichen. Alpha | Benutzerhandbuch Version 06/2021 Seite 4... -
Seite 9: Benutzung Des Liftes
4) Drücken Sie den Joystick in die gewünschte Fahrtrichtung. Nach 2-3 Sekunden wird sich der Sessel in Bewegung setzen (Sicherheitszeitverzögerung). 5) Der Sessellift fährt solange der Joystick gedrückt wird und stoppt automatisch in der Haltestelle. 6) Bitte blicken Sie immer in die Fahrtrichtung! Alpha | Benutzerhandbuch Version 06/2021 Seite 5... -
Seite 10: Rufen Und Senden Des Treppenlifts
Rufstellen werden mit 2 Stück 1.5V AAA Batterien geliefert. Die Lebensdauer der Batterien beträgt ca. 1 Jahr. Bei der jährlichen Wartung können die Batterien getauscht werden. Wenn die grüne LED-Lampe nicht mehr blinkt beim Drücken der Taster, dann müssen die Batterien gewechselt werden. Alpha | Benutzerhandbuch Version 06/2021 Seite 6... -
Seite 11: Drehen Des Sitzes Mit Manuellem Drehsitz
6) Falls gewünscht können Sie nun das Fußbrett sowie die Armlehnen hochklappen und den Lift so parken. 7) Ziehen Sie den Schlüssel von der Armlehne ab, um zu verhindern, dass unbefugte Personen oder Kinder den Lift benutzen. Alpha | Benutzerhandbuch Version 06/2021 Seite 7... -
Seite 12: Drehen Des Sitzes Mit Automatischem Drehsitz
Wenn Sie nicht möchten, dass der Sitz in einer Zwischenhaltestelle zu drehen beginnt, dann lassen Sie den Joystick kurz los, sobald der Sitz in der Zwischenhaltestelle stoppt. Nun können sie den Joystick erneut drücken und der Lift setzt die Fahrt in die gewünschte Richtung fort. Alpha | Benutzerhandbuch Version 06/2021 Seite 8... -
Seite 13: Klappschiene
Sie die Taste „Ausklappen“ auf der zusätzlichen Fernbedienung der Klappschiene, bis diese ganz geöffnet wurde. Die Fahrt bis zur unteren Haltestelle funktioniert mit der Bedienung für den Lift, hierzu halten Sie die Taste „Fahrt abwärts“ gedrückt. Alpha | Benutzerhandbuch Version 06/2021 Seite 9... -
Seite 14: Notentriegelung Der Klappschiene
ACHTUNG: Der Antrieb ist nun nicht mehr mit der Schiene verbunden und fällt sofort hinunter! Nachdem der Bolzen entfernt wurde, kann die Klappschiene manuell auf- und zugeklappt werden. Um diese in geklapptem Zustand zu belassen, bringen Sie den Haltebolzen in die richtige Position. Alpha | Benutzerhandbuch Version 06/2021 Seite 10... -
Seite 15: Störung Und Fehlersuche
Die richtungsabhängigen Sicherheitskontakte bestehen aus folgenden Schaltern (links/rechts): • Oberes Fahrwerk S13/S12 • Unteres Fahrwerk S27/S28 • Seitliche Schalter am Fahrwerk SK-1/SK-2 • Fußbrett (seitlich) EK-R/EK-L • Fußbrett und unter der Fahreinheit (druckempfindlich beim Abwärtsfahren) S17 Alpha | Benutzerhandbuch Version 06/2021 Seite 11... - Seite 16 Ladeposition befindet und LED 6 aus ist: • Überprüfen Sie, ob der Ladebolzen einen Kontakt zum Kupfer an der Ladekurve hat. • Überprüfen Sie, ob das Ladegerät angeschlossen und keine Sicherung durchgebrannt ist. Alpha | Benutzerhandbuch Version 06/2021 Seite 12...
-
Seite 17: Nothandrad
Das Handrad wird durch die vordere Plastikabdeckung eingeführt. Diese Öffnung befindet sich neben dem Hauptschalter. Das Handrad muss mit etwas Druck in das Loch gedrückt und dann gedreht werden. Man kann den Lift auf diese Weise nur sehr langsam bewegen. Alpha | Benutzerhandbuch Version 06/2021 Seite 13... -
Seite 18: Laden Der Batterien
• Überprüfen Sie den Lift auf visuelle Beschädigung. • Wenn Sie den Joystick oder den Druckknopf auf der Rufstelle loslassen, muss der Lift sofort anhalten. • Reinigen Sie regelmäßig den Lift und die Schiene Alpha | Benutzerhandbuch Version 06/2021 Seite 14... -
Seite 19: Anhang
11 ANHANG 11.1 Wartungsliste Datum Zeit Problem Kommentar Monteur Alpha | Benutzerhandbuch Version 06/2021 Seite 15...
