- Seite 1 Digital-Schallpegel- Messgerät MS6708 Bedienungsanleitung ELV Elektronik AG Maiburger Straße 29–36 · 26789 Leer · Germany Telefon 0491/6008-88 · Telefax 0491/7016 www.elv.de …at …ch...
-
Seite 2: Inhaltsverzeichnis
Bitte lesen Sie diese Bedienungsanleitung vor der Inbe- triebnahme komplett und bewahren Sie die Bedienungs- anleitung für späteres Nachlesen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. Inhalt: Funktion und bestimmungsgemäßer Einsatz ....... 4 Sicherheits- Betriebs- und Wartungshinweise ...... -
Seite 3: Funktion Und Bestimmungsgemäßer Einsatz
1. Funktion und bestimmungsgemäßer Einsatz Das Digitale Schallpegel-Meßgerät ist in der Lage, allgemeine Umgebungs- geräusche und gezielt einzelne Schallquellen zu erfassen, zu bewerten und quantitativ anzuzeigen. Dabei kann nach der Art und der Länge der Geräusche ebenso differenziert werden, wie es möglich ist, Minimal- und Maximalwerte zu erfassen. -
Seite 4: Sicherheits- Betriebs- Und Wartungshinweise
2. Sicherheits-, Betriebs- und Wartungshinweise Um einen sicheren Betrieb des Messgerätes zu gewährleisten, sind fol- gende Sicherheitshinweise zu befolgen: - Bei Messung in lauter Umgebung einen Gehörschutz tragen. - Bei Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes eine Fachkraft oder unseren Service kontaktieren. - Das Gerät nicht verwenden, wenn es von außen erkennbare Schäden z. -
Seite 5: Bedien-, Anschluss- Und Anzeigeelemente

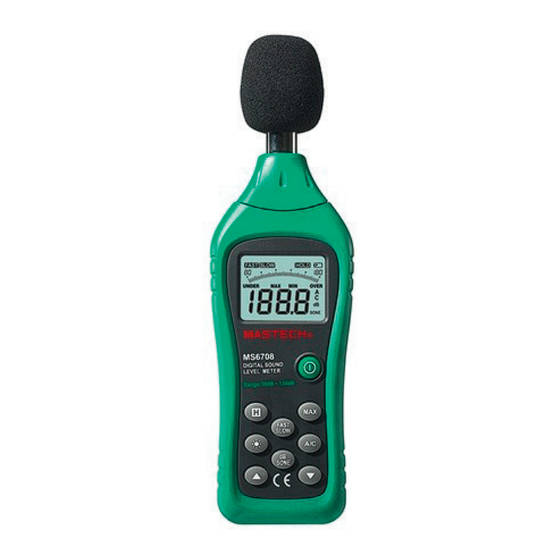

3. Bedien-, Anschluss- und Anzeigeelemente Mikrofon mit Windschutz Display Ein-/Aus-Taste Fast/Slow-Taste Min/Max-Taste Hold-Taste A/C-Taste Displaybeleuchtung Taste Maßeinheit Einstelltaste Einstelltaste Batteriefach (Rückseite) a - Batteriewarnung b - Hold-Anzeige c - Min-Anzeige d - Max-Anzeige e - Anzeige Slow-Betrieb f - Anzeige Fast-Betrieb g - Anzeige Pegel zu gering h - Analoganzeige i - Anzeige Pegel zu hoch... - Seite 6 Beschreibung - Windschutz, einzusetzen bei Windgeschwindigkeit ab 10 m/s - Fast/Slow-Taste für Auswahl der Ansprechzeit: F: schnell für normale Messungen, kurze Schallereignisse S: langsam, für die Erfassung von Durchschnittswerten bei schwankendem Pegel - A/C-Taste: Funktionsanwahl A - Charakteristik Kurve A (siehe „Messcharakteristik wählen”) C - Charakteristik Kurve C (siehe „Messcharakteristik wählen”) - Taste MIN/MAX Je nach Anwahl erfolgt die Anzeige des während der Messung erfassten...
-
Seite 7: Batterie Einlegen/Wechseln
4. Batterie einlegen/wechseln Das Messgerät benötigt zum Betrieb vier Batterien des Typs Micro (AAA/LR03). 1. Schalten Sie das Gerät aus 2. Öffnen Sie das Batteriefach auf der Geräterückseite durch Abschrauben der Batteriefachschraube. 3. Legen Sie die Batterien polrichtig entsprechend der Polungskennzeich- nung im Batteriefach in das Batteriefach ein. -
Seite 8: Vorbereitung Zum Betrieb
5. Vorbereitung zum Betrieb - Wind am Messort kann das Messergebnis durch zusätzlich entstehende Geräusche verfälschen. Verwenden Sie bei Wind oder starker Luftströ- mung (>10 m/s) immer den Windschutz, um Windgeräusche weitgehend zu dämpfen. - Lassen Sie das Gerät kalibrieren, wenn es längere Zeit nicht benutzt wurde bzw. -
Seite 9: Ansprechzeit Einstellen (Fast/Slow)
6.3. Ansprechzeit einstellen (Fast (125 ms)/Slow (1 s)) Die Einstellung der Ansprechzeit ermöglicht die Auswahl entsprechend der Messaufgabe. Zum Beispiel finden die meisten Messungen nach Charakteristik A mit der langsamen Einstellung „Slow” statt. Die Einstellung kann zwischen Fast und Slow gewählt werden: Fast: schnell für normale Messungen, kurze Schallereignisse Slow: langsam, für die Erfassung von Durchschnittswerten bei schnell schwankendem Pegel... -
Seite 10: Momentanwertspeicherung (Hold)
6.6. Momentanwert-Speicherung (HOLD) Die HOLD-Funktion erlaubt das Speichern eines Anzeigewertes im Display. 1. Zur Speicherung betätigen Sie während einer normalen Messung die Taste „HOLD”, um den momentanen Meßwert zu speichern. Im Display erscheint „HOLD”. 2. Mit der erneuten Betätigung der Taste „HOLD” kehrt das Gerät zur kontinuierlichen Messwertanzeige zurück. -
Seite 11: Technische Daten
8. Technische Daten Konformität: IEC651-2; ANSI S1.4-2 Mikrofon: Kondensator-Richt-Mikrofon Frequenzbereich: 30 Hz bis 8 kHz Meßbereich: A: 30–130 dB; C: 35–130 dB Genauigkeit: ±1,5 dB* Charakteristik: Ansprechzeit: Fast (F): 125 ms; Slow (S): 1 s Dynamikbereich: 50 dB Anzeigebereiche: 30–80 db, 40–90 dB, 50–100 dB, 60–110 dB, 70–120 dB, 80–130 dB Anzeige digital: 4-stell. - Seite 12 Importeur: ELV Elektronik AG · Maiburger Straße 29–36 · 26789 Leer · Germany...
