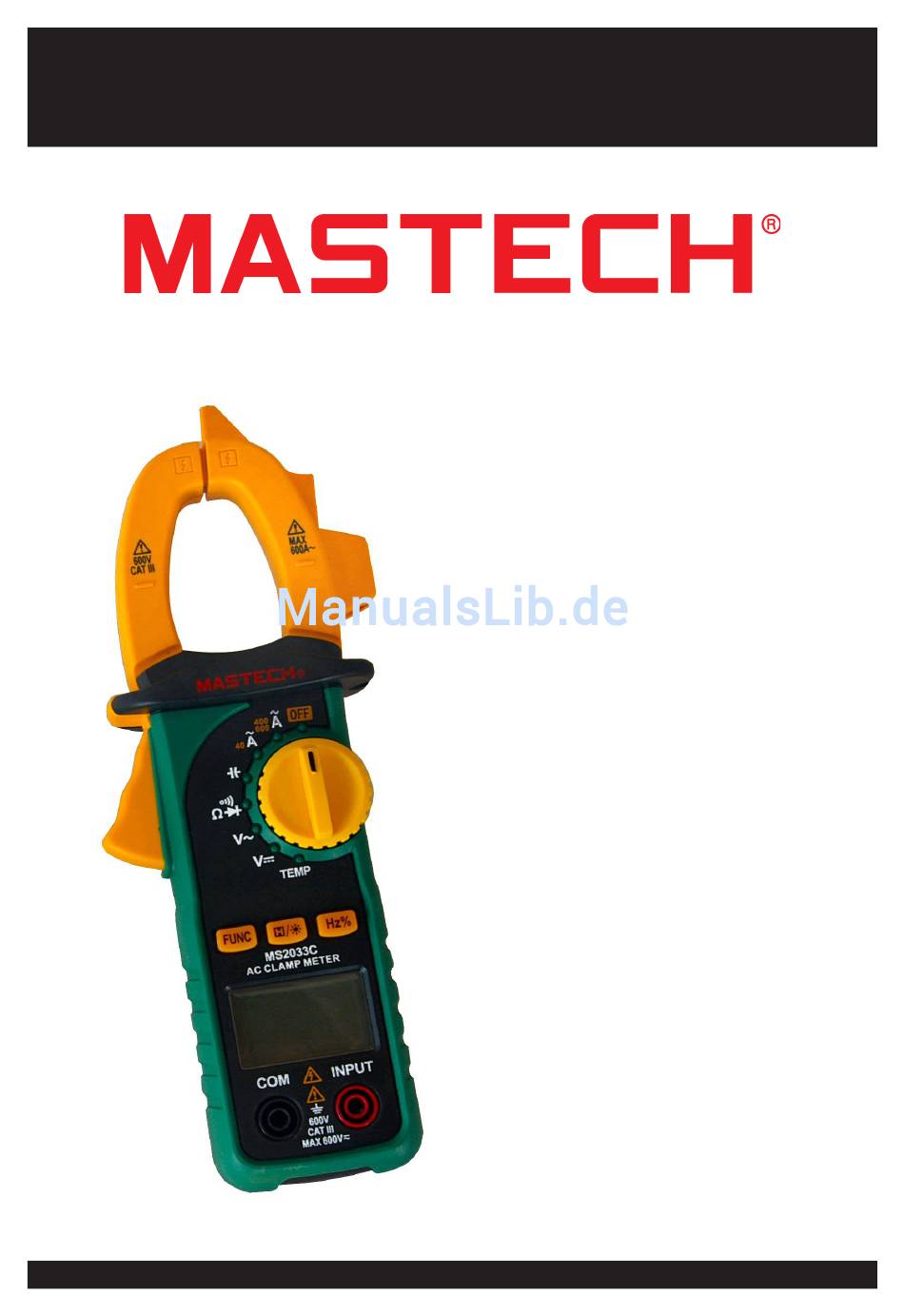

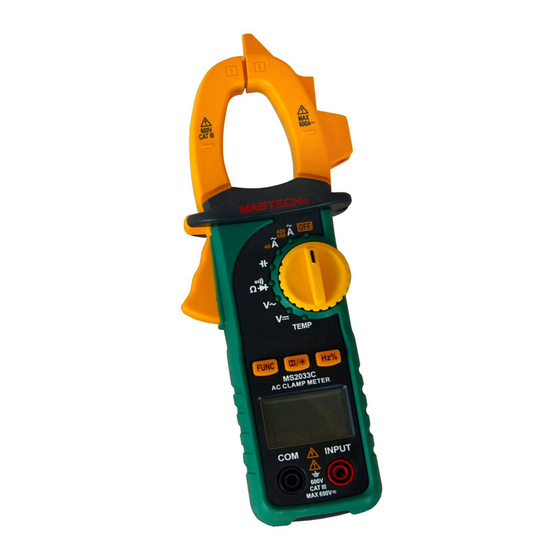

Zangenmultimeter MS2033C
Best.Nr. 830 779
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
MS2033C
Betriebsanleitung
Stand 08.06.17 mre/tth
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech MS2033C
Inhaltszusammenfassung für Mastech MS2033C
- Seite 1 Zangenmultimeter MS2033C Best.Nr. 830 779 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. MS2033C Betriebsanleitung Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de...
-
Seite 2: Allgemeine Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise: • Lesen Sie vor Inbetriebnahme die komplette Bedienungsanleitung durch! Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Sicherheitshinweise und Anleitungen zur Inbetriebnahme und Bedienung! • Bewahren Sie diese Bedienungsanleitung zum Nachlesen auf! Wenn Sie das Produkt an Dritte weitergeben, achten Sie darauf, dass Sie diese Bedienungsanleitung mitgeben. -
Seite 3: Zu Ihrer Information
• Wenn Widerstand oder Kapazitäten gemessen werden, stellen Sie sicher, dass der Strom im Schaltkreis ausgeschaltet ist. • Wenn das Gerät in der Nähe von stark strahlenden Geräten verwendet wird, kann es zu Fehlern in der Anzeige oder Messung kommen. •... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..............Seite 2,3 1. Bestimmungsgemäße Verwendung ..............Seite 4 2. Bedienelemente ..............Seite 5 3. Inbetriebnahme 3.1. Batterie einsetzen ..............Seite 6 3.2. Multimeter einschalten ............. Seite 6 3.3. Spannung messen ..............Seite 6 3.4. Strom messen ..............Seite 6 3.5. -
Seite 5: Bedienelemente
2. Bedienelemente ❶ Arbeitsleuchte: Schaltet sich bei Strommessungen und bei beleuchtetem Display ein. ❷ Messzange ❸ Drehwahlschalter: Wechsel zwischen den einzelnen Messfunktionen. ❹ Hold-/Beleuchtungstaste: Ein kurzes Drücken aktiviert die HOLD-Funktion, längeres Drücken aktiviert die Hintergrundbeleuchtung des Displays. ❺ Hz%-Taste: Schaltet zwischen Frequenzmessung HZ und Tastgrad ❻... -
Seite 6: Inbetriebnahme
3. Inbetriebnahme 3.1. Batterie einsetzen • Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst die Batterien einlegen. • Sie benötigen drei 1,5 V- Microbatterien (AAA). • Lösen Sie die Schraube des Batteriefachs auf der Rückseite des Geräts. • Legen Sie die Batterien in das Batteriefach. Achten Sie hierbei auf die Polarität. Die Polarität ist im Batteriefach ersichtlich. -
Seite 7: Hold Funktion
3.5. Hold-Funktion Mit der Hold-Funktion können Sie einen angezeigten Messwert fixieren. Er bleibt auch nach dem Lösen der Messleitungen angezeigt. • Drücken Sie nur kurz die Hold-/Beleuchtungstaste ❹, um den aktuell angezeigten Messwert anzuhalten und dauer- haft anzuzeigen (Auf dem Display ❻ erscheint •... -
Seite 8: Durchgangstest
3.8. Durchgangstest Messen Sie keine unter Spannung stehenden Bauteile! Achten Sie darauf, dass alle Bauelemente in der Schaltung entladen sind. Mit einem Durchgangstest können Sie feststellen, ob eine Leitung unterbrochen ist. Wenn keine Unterbrechung besteht, ertönt ein akustischer Hinweiston. Ω •... -
Seite 9: Temperatur Messen
3.11. Temperaturen messen Achtung : Der beiliegende Temperaturfühler darf nur für Messungen bis 250 °C/482 °F ver- wendet werden! Der Temperaturfühler muss von allen Spannungsquellen ferngehalten werden! Zum Messen von Temperaturen benötigen Sie den mitgelieferten Fühler. • Um eine Temperaturmessung durchzuführen, stellen Sie den Drehwahlschalter ❸ auf Temp. •... -
Seite 10: Technische Daten
6. Technische Daten 6.1. Messbereiche Wechselstrom (AC) Messbereich Auflösung Genauigkeit 40 A 0,01 A 400 A 0,1 A ± (2,5 % + 5 Digits) 600 A • Frequenzbereich: 50...60 Hz • Maximale Belastbarkeit: nicht länger als 60 Sekunden 120 % Wechselspannung (AC) Messbereich Auflösung... -
Seite 11: Kapazität
Diode Messbereich Auflösung Funktion 0,001 V Messung des Spannungsabfalls an der Diode • Messspannung: 1,5 V- • Messstrom: 1 mA • Überspannungsschutz: 250 V-/~(RMS) Durchgang Messbereich Auflösung Funktion 0,1 Ω Der Summer ertönt bis zu einem Widerstand von ca. 50 Ω •... -
Seite 12: Allgemein
Sie speziell geschulte Mitarbeiter, die Sie gerne bei allen technischen Fragen beraten. +49 (0) 8403 920 - 930 Montag bis Freitag von 8:00 bis 17:00 Uhr 7. Lieferumfang • Zangenmultimeter MASTECH MS2033C • Aufbewahrungstasche • Messleitungen • Temperaturfühler • Anleitung 8.
