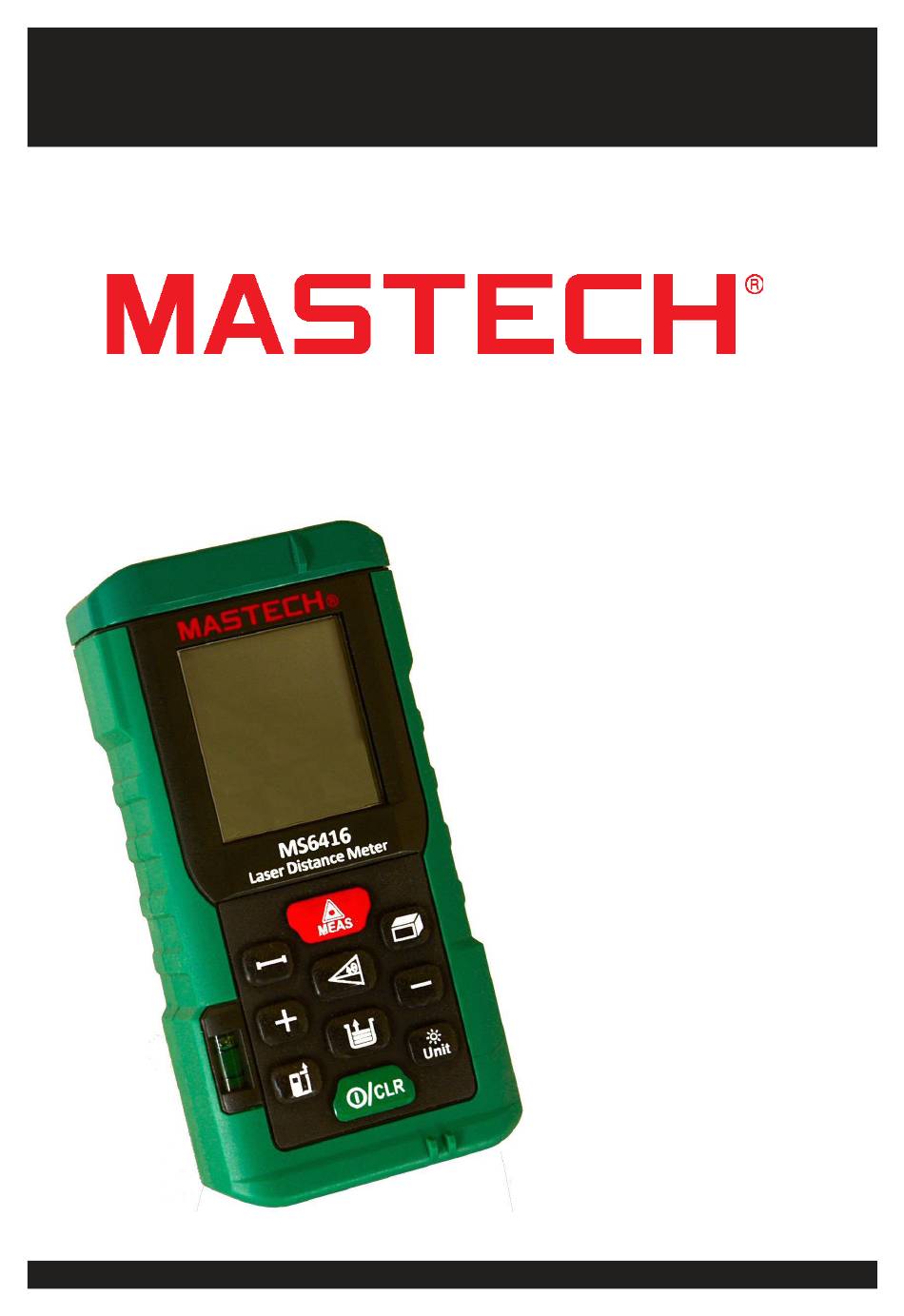

Entfernungsmessgerät MS6416
Best.Nr. 830 701
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
MS6416
Betriebsanleitung
User Manual
Stand 10.10.19 mre/tth/rtr
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech MS6416
Inhaltszusammenfassung für Mastech MS6416
- Seite 1 Entfernungsmessgerät MS6416 Best.Nr. 830 701 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. MS6416 Betriebsanleitung User Manual Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ....................Seite 2 1. Bestimmungsgemäße Verwendung ................ Seite 3 2. Bedienelemente ..................... Seite 3 3. Batterie einsetzen ....................Seite 4 4. Grundfunktionen ....................Seite 4 5 Messvorgänge 5.1. Einfache Distanzmessung ..............Seite 5 5.2. Kontinuierliche Distanzmessung ............Seite 5 5.3. -
Seite 3: Bestimmungsgemäße Verwendung
1. Bestimmungsgemäße Verwendung Das Produkt dient zur berührungslosen Messung von Entfernungen bis zu 60 m, Flächen und Volumen mit integrierten Be- rechnungen: Addition / Subtraktionen / Pythagoras. Es kann bis zu 99 Werte speichern. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden! Es kann zur Beschädigung des Produktes führen. Für alle Personen- und Sachschäden, die aus nicht bestimmungsgemäßer Verwendung entstehen, ist nicht der Hersteller, sondern der Betreiber verantwortlich. -
Seite 4: Batterie Einsetzen
3. Batterie einsetzen • Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst 3x 1,5 V Micro (AAA) Batterien einlegen. • Öffnen Sie hierfür das Batteriefach auf der Rückseite indem Sie die Schraube heraus- drehen. • Legen Sie die Batterien ein. Die Polarität ist auf dem Boden des Batteriefachs darge- stellt. -
Seite 5: Messvorgänge
5. Messvorgänge Achtung! Der Laser wird beim Messen aktiviert! Ein aktiver Laser wird durch ein Blinken des Lasers im Display angezeigt. Blicken Sie auf keinen Fall direkt in den Laser. 5.1. Einfache Distanzmessung • Tippen Sie kurz auf die Messtaste ❿... -
Seite 6: Indirekte Streckenmessungen Nach Pythagoras
5.5. Indirekte Streckenmessungen nach Pythagoras Nach dem Satz des Pythagoras lassen sich unbekannte oder unmessbare Strecken berechnen. Als Basis aller Berechnungen dient immer das rechtwinklige Dreieck. Wenn zwei Strecken in einem rechtwinkligen Dreieck bekannt sind, kann die dritte Strecke berechnet werden. Dies ist vorteilhaft bei der Kalkulation der Höhe einer senkrecht stehenden Wand oder Strecken, bei denen keine direkte Messung vorgenommen werden kann. -
Seite 7: Messungen Addieren Und Subtrahieren
❿ • Richten Sie das Gerät auf die dritte Messtrecke (c ) aus und drücken Sie die Messtaste • Die erfolgleiche Messung wird mit einem Pieps-Ton quittiert und in der dritten Zeile dargestellt. • In der untersten Zeile wird die Kalkulation der Teilstrecke (x) dargestellt. •... -
Seite 8: Fehlermeldungen
Benutzen Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Mittel. Dadurch könnte das Gehäuse angegriffen oder die Funktion beeinträchtigt werden. • Achten Sie darauf, dass die Linse am Gehäuseende bei der Reinigung nicht zerkratzt wird. 9. Lieferumfang • Laser Entfernungsmesser MS6416 • Anleitung... -
Seite 9: Entsorgung
Entsorgung Elektro- und Elektronikgeräte, die unter das Gesetz “ElektroG“ fallen, sind mit nebenstehender Kennzeichnung versehen und dürfen nicht mehr über Restmüll entsorgt, sondern können kostenlos bei den kommunalen Sammel- stellen z.B. Wertstoffhöfen abgegeben werden. Als Endverbraucher sind Sie gesetzlich (Batterien-Verordnung) zur Rückgabe gebrauchter Batterien und Akkus verpflichtet. - Seite 10 Diese Bedienungsanleitung ist eine Publikation von Pollin Electronic GmbH, Max-Pollin-Straße 1, 85104 Pförring. Alle Rechte einschließlich Übersetzung vorbehalten. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. © Copyright 2019 by Pollin Electronic GmbH...
