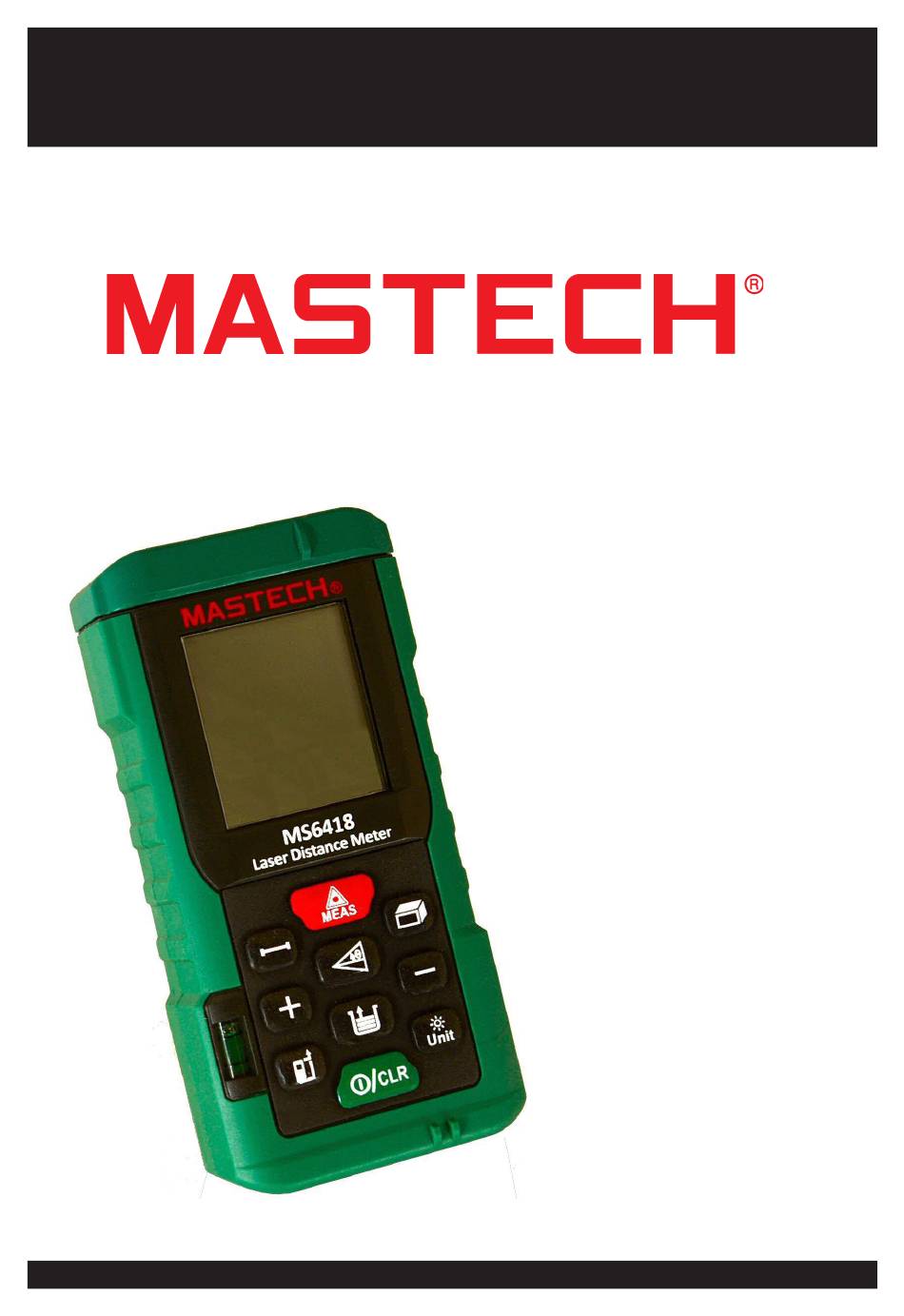

Entfernungsmessgerät MS6418
Best.Nr. 830 702
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
MS6418
Betriebsanleitung
Stand 24.05.17 mre/tth
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech MS6418
Inhaltszusammenfassung für Mastech MS6418
- Seite 1 Entfernungsmessgerät MS6418 Best.Nr. 830 702 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. MS6418 Betriebsanleitung Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ....................Seite 2 1. Bestimmungsgemäße Verwendung ................ Seite 3 2. Bedienelemente ..................... Seite 3 3. Batterien einsetzen ....................Seite 3 4. Grundfunktionen ....................Seite 4 5 Messvorgänge 5.1. Einfache Distanzmessung ..............Seite 4 5.2. Kontinuierliche Distanzmessung ............Seite 4,5 5.3. -
Seite 3: Bestimmungsgemäße Verwendung
1. Bestimmungsgemäße Verwendung Das Produkt dient zur berührungslosen Messung von Entfernungen bis zu 80 m, Flächen und Volumen mit integrierten Be- rechnungen: Addition/Subtraktion/Pythagoras. Das Messgerät kann bis zu 99 Werte speichern. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden! Es kann zur Beschädigung des Produktes führen. Für alle Personen- und Sachschäden, die aus nicht bestimmungsgemäßer Verwendung entstehen, ist nicht der Hersteller, sondern der Betreiber verantwortlich. -
Seite 4: Grundfunktionen
4. Grundfunktionen Achtung! Der Laser wird beim Einschalten aktiviert! Blicken Sie auf keinen Fall direkt in den Laser. Der aktive Laser wird durch Blinken der Laseranzeige im Display angezeigt. Einschalten • Schalten Sie das Gerät ein, in dem Sie die Einschalt-/Messtaste ❿... -
Seite 5: Flächenmessung
darüber den gemessenen Maximalwert. • Drücken Sie die Einschalt-/Messtaste ❿ erneut, um die Messung abzuschließen. 5.3. Flächenmessung Das Gerät berechnet mit zwei Messungen rechteckige Flächen. Hierzu müssen zwei Messungen (Breite x Länge) durchgeführt werden. • Drücken Sie die Taste für Flächen- und Volumenberechnung ❶... - Seite 6 Messstrecke (b) aus und drücken Sie die Einschalt-/Messtaste ❿ • Die erfolgleiche Messung wird mit einem Hinweiston bestätigt und in der zweiten Zeile dargestellt. • In der untersten Zeile wird die Kalkulation des zweiten Schenkels (x) dargestellt. • Bei einer Fehlmessung kann die zuletzt ausgeführte Messung durch Drücken der Ausschalt-/Löschtaste ❺...
-
Seite 7: Messungen Addieren Und Subtrahieren
Berechnung von einer Strecke ohne rechten Winkel Es kann eine Messsituation entstehen, in der keine rechtwinklige Schenkelmessung durchgeführt werden kann. Die Lösung liegt in der Bildung eines "künstlichen" rechten Winkels. In der Strichzeichnung bildet die Messlinie (b) eine Senkrechte auf die zu bestimmende Strecke und erzeugt somit zwei rechtwinklige Dreiecke. -
Seite 8: Fehlermeldungen
6. Fehlermeldungen Fehlermeldung Mögliche Ursache Lösung Err 1 Laser-Rück-Signal zu schwach Richten Sie den Laser auf eine Oberfläche mit höherem Reflexionsgrad Err 2 Laser-Rück-Signal zu stark Richten Sie den Laser auf eine Oberfläche mit geringerem Reflexionsgrad Err 3 Batterien sind zu schwach Wechseln Sie die Batterien Umgebungstemperatur ist zu hoch Messen Sie bei einer Umgebungstempera-... -
Seite 9: Symbolerklärung
Symbolerklärung Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Des Weiteren wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Entsorgung Elektro- und Elektronikgeräte, die unter das Gesetz “ElektroG“ fallen, sind mit nebenstehender Kennzeichnung versehen und dürfen nicht mehr über Restmüll entsorgt, sondern können kostenlos bei den kommunalen Sammel- stellen z.B. - Seite 10 Diese Bedienungsanleitung ist eine Publikation von Pollin Electronic GmbH, Max-Pollin-Straße 1, 85104 Pförring. Alle Rechte einschließlich Übersetzung vorbehalten. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. Copyright 2017 by Pollin Electronic GmbH ©...
