M6L / M6R

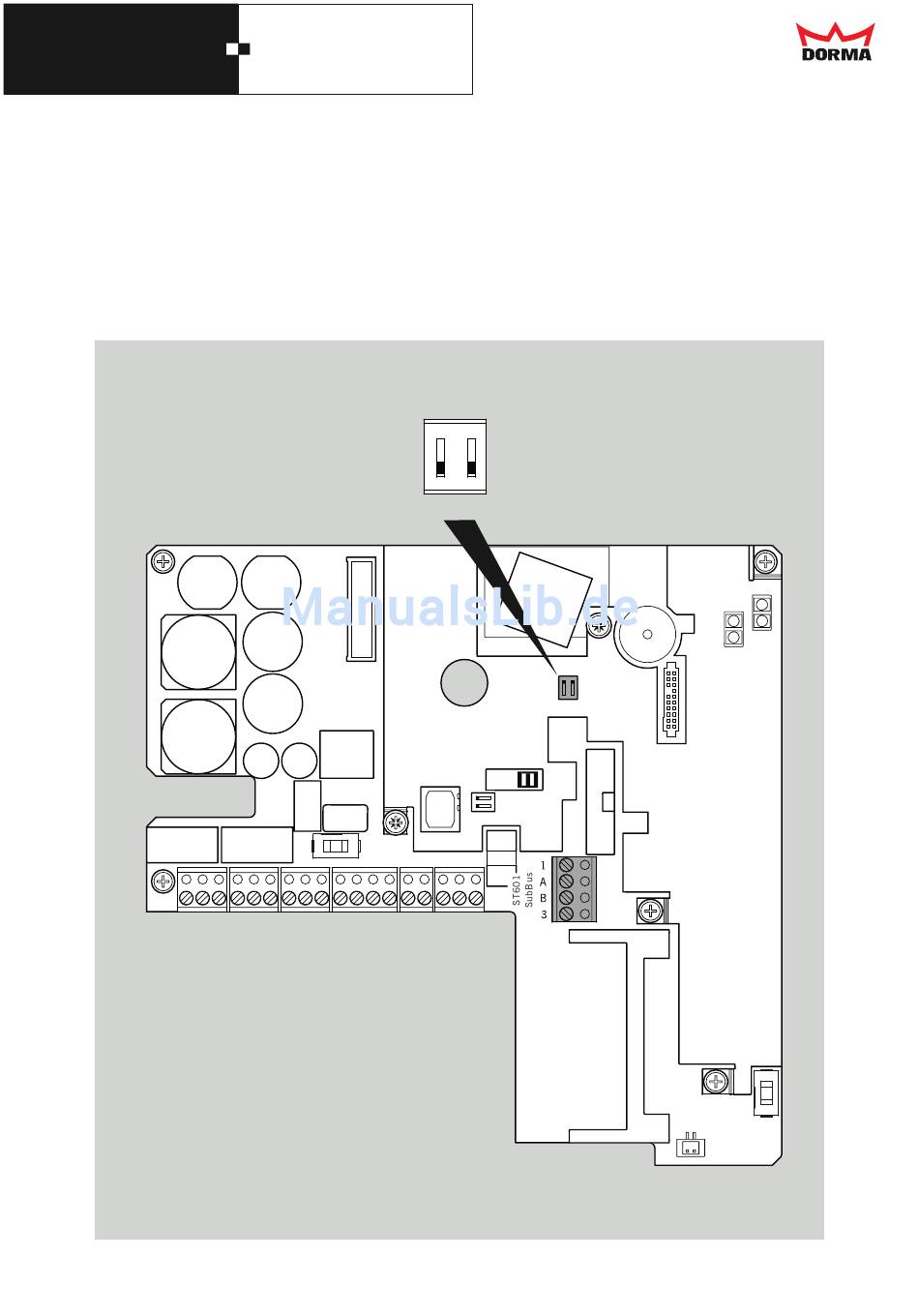

3.6 M6L SubBus-Schnittstelle
An den Stecker ST601 können externe DCW-Sub-Terminals
angeschlossen werden. Die Spannungsversorgung dieser
DCW-Komponenten kann über die Anschlüsse 1 (24VDC)
und 3 (GND) erfolgen.
Es können bis zu vier gleiche DCW Komponenten (z.B. vier
Leser) angeschlossen werden. Dabei ist zu beachten, dass
RS485 Abschlusswiderstände
OFF
3. Anschlussvarianten
SW602
RS485 Abschlusswiderstände
ON
die Gesamtstromaufnahme der Sub-Terminals nicht die
Leistung des Terminals bzw. des Netzteils überschreiten.
Die Abschlusswiderstände müssen abgeschaltet sein. Dazu
wird der zweipolige Schalter SW603 auf "OFF" gestellt.
SW603
ON
1
2
OFF
19
