M6L / M6R

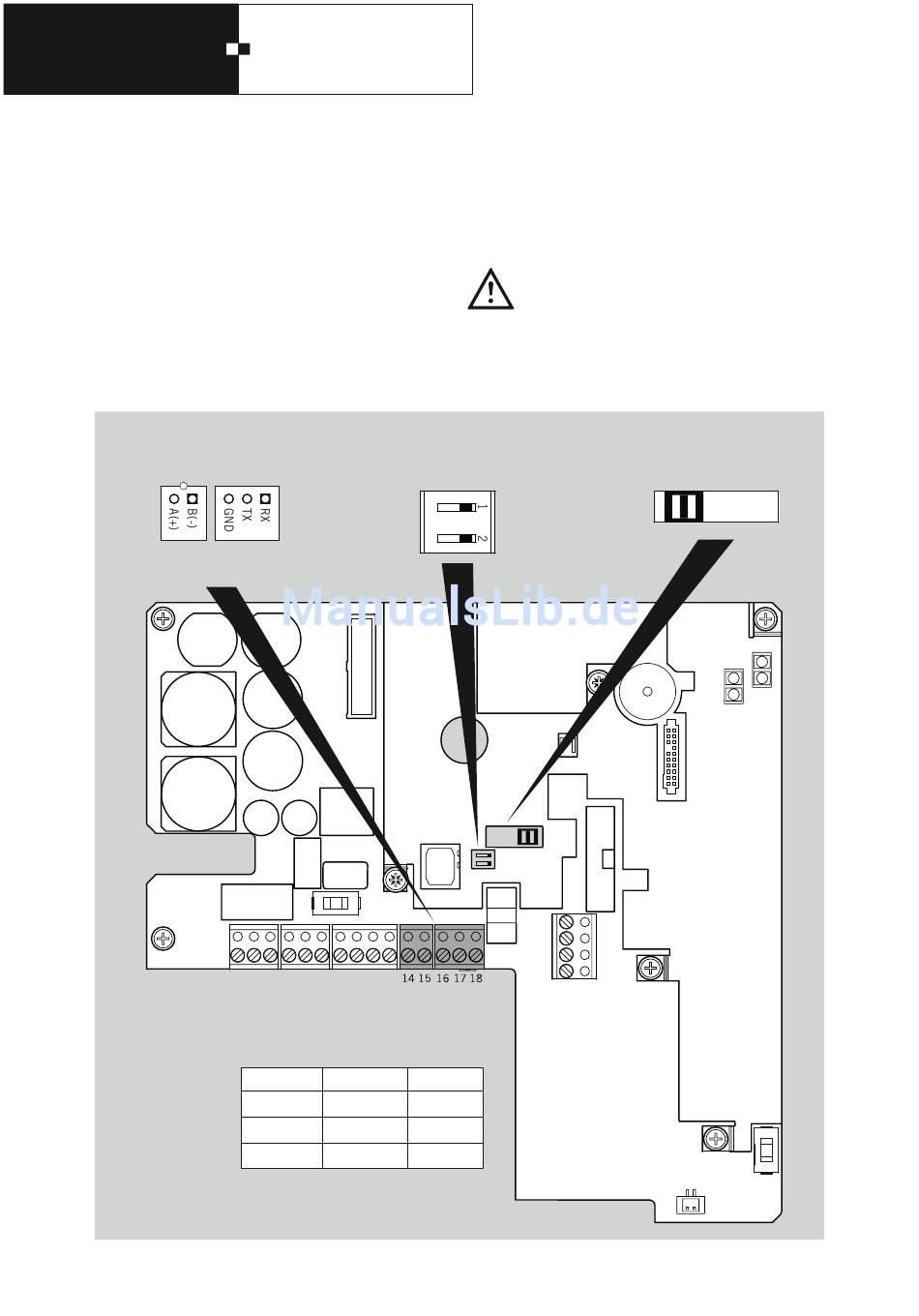

3.5 M6R RS485/RS232-Schnittstelle
Die RS485/232-Schnittstelle ist in Ihrer Übertragungsart
umschaltbar (Auslieferungungszustand: RS485).
RS485 – ST507 (Host, 2-Draht)
RS232 – ST508 (Host, Modem)
Ist das M6R erster oder letzter Bus-Teilnehmer, muss der
Bus-Abschlusswiderstand zugeschaltet werden.
Dazu wird der zweipolige Schiebeschalte SW602 auf "ON"
gestellt. (Auslieferungszustand: eingeschaltet).
SW601
Schnittstellenumschalter
RS485
RS232
RS485
ST507
18
3. Anschlussvarianten
RS485 Abschlusswiderstände
OFF
RS232
ST508
ST503
DigIn
10
11
12
13
+
-
externe Spannung
Host über Modem
ST508
Signal
Pin 16
GND
Pin 17
Tx
Pin 18
Rx
Soll die Anbindung an den Host über ein Modem erfol-
gen, wird das Modemkabel (Art.-Nr. 1900004912392) an
ST508 angeschlossen.
RS485: Bei Alt-Geräten (z.B. VTxx, M6-Box, M6I, M6T, L6I)
.
ist die Pin-Belegung inventiert.
Bei einem Ausstausch muss der Anschluss
umgekehrt erfolgen. (A an B(-) und B an A(+))
SW602
RS485 Abschlusswiderstände
ON
InA3
InA2
InA1
InK
Farbe
weiß
braun
grün
SW603
SW601
Schnittstellenumschalter
ON
1
2
RS485
RS232
OFF
