M6L / M6R
2.5 Montage-Vorbereitung
Allgemein

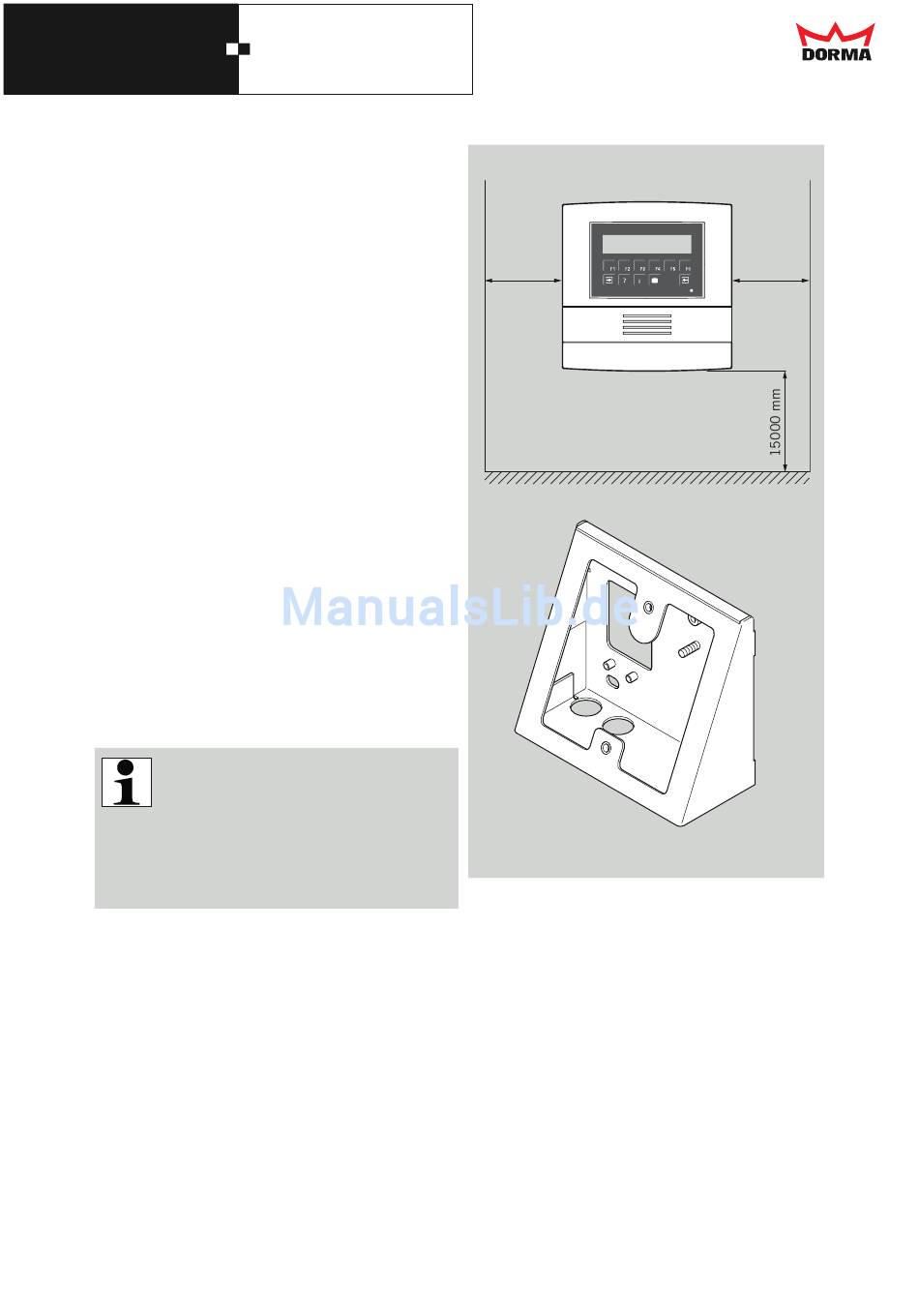

Bei der Planung des Montagestandortes für das Terminal
muss der Platzbedarf gemäß der nebenstehenden Zeichnung
sichergestellt sein. Dieser Platz ist notwendig, um die
problemlose Bedienung und ausreichenden Platz für
Servicearbeiten zu gewährleisten.
Die angegebene Montagehöhe stellt eine Empfehlung dar,
um bei Personen mit einer durchschnittlichen Größe eine
optimale Bedienung und Sicht auf das Dis play zu gewähr-
leisten.
Muß / soll die Höhe unterschritten werden, sollte ein
Montage-Keil verwendet werden.
Nachdem der Montageort feststeht, sind zuerst die Kabel
zu verlegen. Vorgaben zur Planung sowie Aufbau von Zeit-
und Zutrittsanlagen mit unseren Komponeten sind in der
Allgemeinen Installationsrichtlinie beschrieben.
Diese Montagearten sind möglich:
• Unterputzverkabelung (Standard)
• Schrägpultmontage bei Unter- oder Aufputzverkabelung
Für jede Montageart müssen die jeweiligen Vorgaben zur
Position der Kabeleinführung und Kabellänge beachtet
werden.
Terminal mit berührungslosen Lesern
Um eine gegenseitige Beeinflussung auszu-
schließen, darf der Montageabstand zwischen
zwei Geräten mit berührungslosen Lesern einen
Mindestabstand nicht unterschreiten.
Dieser Mindestabstand hängt von den örtlichen
Gegebenheiten ab. Er sollte auf jeden Fall mehr
als 50 cm betragen.
2. Montage
min.
165 mm
Oberkante fertiger Fußboden
Schrägpult
min.
165 mm
11
