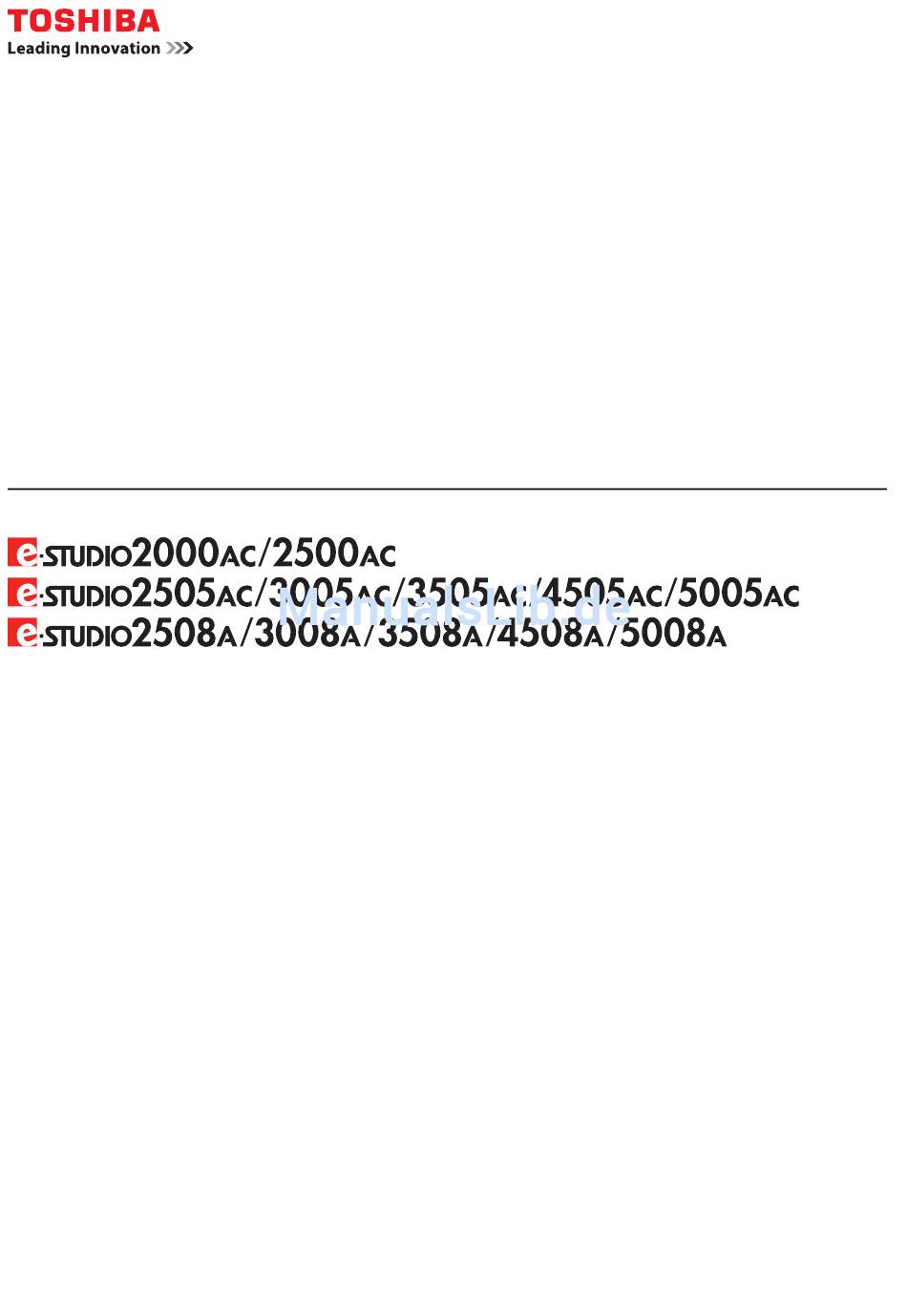

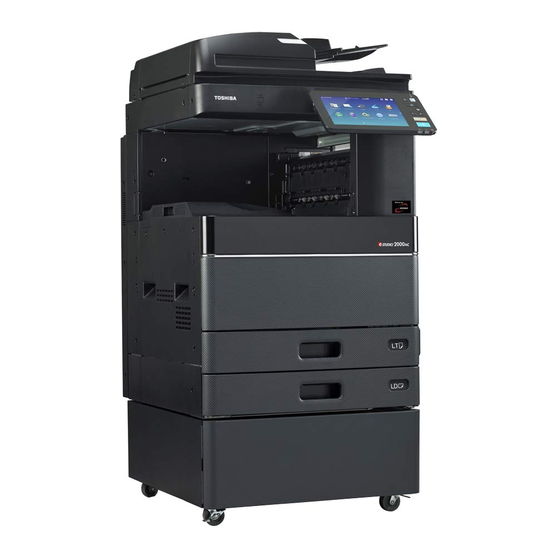

- Seite 1 MULTIFUNKTIONALE DIGITALE FARBSYSTEME / MULTIFUNKTIONALE DIGITALSYSTEME Anleitung zur Hardware Fehlerbehebung...
- Seite 2 © 2016 TOSHIBA TEC CORPORATION Alle Rechte vorbehalten. Dieses Handbuch ist urheberrechtlich geschützt und darf ohne schriftliche Genehmigung von TTEC in keiner Form reproduziert werden.
-
Seite 3: Vorwort
Vorwort Wir danken Ihnen für den Kauf dieses digitalen Multifunktionssystems von TOSHIBA. Dieses Handbuch beschreibt, wie Sie vorgehen können, falls einmal ein Problem mit dem System auftreten sollte. Halten Sie dieses Handbuch griffbereit und benutzen Sie es zum Konfigurieren einer Umgebung, in der Sie die Funktionen des e-STUDIO-Systems optimal nutzen. -
Seite 4: Abkürzungen In Diesem Handbuch
Abkürzungen in diesem Handbuch In diesem Handbuch werden der “Dual Scan Dokumenteinzug” (DSDF) und der “Automatische Wendeeinzug” (RADF) gemeinsam als “Automatischer Dokumenteinzug” (ADF) bezeichnet. Handelsmarken Zu den Handelsmarken siehe Sicherheitsinformationen. 4 Vorwort... -
Seite 5: Inhaltsverzeichnis
INHALT Vorwort..............................3 Über dieses Handbuch ..............................3 Kapitel 1 FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Wenn dieser Bildschirm angezeigt wird ....................9 Meldungen im Touch Screen......................... 13 Papierstau beseitigen.......................... 18 Position des Papierstaus ............................18 Papierstau beseitigen ..............................19 ADF....................................21 Kassettenbereich ............................... 27 Großraumkassette .............................. - Seite 6 Originale und Papier..............................101 Regelmäßige Pflege..........................103 INDEX .................................105 6 INHALT...
- Seite 7 FEHLERBEHEBUNG BEI HARDWARE- PROBLEMEN Dieses Kapitel beschreibt die Fehlerbehebung bei Problemen mit Papier, Toner oder dem Finisher. In diesem Kapitel ist das Nachfüllen von Papier, Toner und Heftklammern beschrieben. Wenn dieser Bildschirm angezeigt wird ................9 Meldungen im Touch Screen....................13 Papierstau beseitigen .......................18 Position des Papierstaus .............................18 Papierstau beseitigen ............................19 ADF..................................21...
- Seite 8 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Broschüren-Heftereinheit ...........................82 Reinigen des Systeminneren....................85 Korona-Einheiten und LED Belichtungsköpfe (e-STUDIO2000AC/2500AC)............85 Korona-Einheiten und Staubschutzglas (e-STUDIO2505AC/3005AC/3505AC/4505AC/5005AC) .....88 Korona-Einheiten (e-STUDIO5008A Serie) ......................92 Papierreste entfernen .......................93 Finisher / Lochereinheit des Broschürenfinishers .....................93 Lochereinheit des Inner Finisher ........................93 Wenn bedruckte Seiten vom Ausgabefach fallen ..............96...
-
Seite 9: Wenn Dieser Bildschirm Angezeigt Wird
Wenn dieser Bildschirm angezeigt wird Je nach Status des Systems können unterschiedliche Bildschirme im Touch Screen erscheinen. Dieser Abschnitt beschreibt einige Bildschirmbeispiele und bietet Lösungsvorschläge bei aufgetretenen Problemen. Bildschirm Beschreibung / Maßnahme Siehe folgende Seiten, falls bei Problemen etc. eine Meldung im oberen Bildschirmbereich erscheint. - Seite 10 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Bildschirm Beschreibung / Maßnahme Ist die Papiergröße nicht korrekt oder wird “ ” angezeigt, war die Erfassung der Papiergröße nicht erfolgreich. Prüfen Sie in diesem Fall folgende Punkte. Prüfen Sie die Größe des in der Kassette liegenden Papiers. Zu Einzelheiten über geeignete Papiergrößen siehe Spezifikationsanleitung.
- Seite 11 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Bildschirm Beschreibung / Maßnahme Das Original oder Kopierpapier ist gestaut. Beseitigen Sie den Stau wie im Touch Screen angezeigt. S.18 “Papierstau beseitigen” Eine Abdeckung ist geöffnet. Prüfen Sie die im Touch Screen genannte Abdeckung und schließen Sie sie. Der Toner ist aufgebraucht.
- Seite 12 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Bildschirm Beschreibung / Maßnahme Der Resttonerbehälter ist voll. Ersetzen Sie ihn wie im Touch Screen angezeigt. S.77 “Resttonerbehälter ersetzen (Farbmodelle)” Das System muss von einem Service Techniker gewartet werden. Nehmen Sie in diesem Fall Kontakt mit dem Kundendienst auf. Versuchen Sie nie, das Gerät selbst zu demontieren oder zu verändern.
-
Seite 13: Meldungen Im Touch Screen
Meldungen im Touch Screen Siehe folgende Tabelle, falls bei Problemen etc. eine Meldung im oberen Bildschirmbereich erscheint. Meldung Problembeschreibung Maßnahme Schließen Sie die *** Die in *** genannte Abdeckung Prüfen Sie die im Touch Screen genannte Abdeckung. ist geöffnet. Abdeckung und schließen Sie sie. Papierstau in *** Ein Papierstau ist im System Entfernen Sie das Papier wie im Touch-Screen... - Seite 14 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Meldung Problembeschreibung Maßnahme Drucken dieses Papiertyps Ein Druckversuch ist Löschen Sie den Druckjob und wählen Sie unmöglich. fehlgeschlagen. eingeeignetes Ausgabefach. Anderen Papiertyp auswählen. Das Papier kann nicht im eingestellten Ausgabefach ausgegeben werden, da der Papiertyp hierfür nicht geeignet ist.
- Seite 15 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Meldung Problembeschreibung Maßnahme Papier nachfüllen Das Papier in Kassette oder Legen Sie das Papier in die Kassette oder den Stapelblatteinzug ist Stapelblatteinzug. Die Papierquelle wird im aufgebraucht. Touch Screen angezeigt. Einzelheiten siehe Kopierfunktion-Anleitung. Service kontaktieren Das System muss von einem Nehmen Sie in diesem Fall Kontakt mit dem Service Techniker gewartet Kundendienst auf.
- Seite 16 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Meldung Problembeschreibung Maßnahme Formateinstellung für Papierstau, da die Einstellung Definieren Sie das korrekte Papierformat. Die Stapelblatteinzug am der Papiergröße nicht mit der Staubeseitigung alleine ist dann nicht Bedienfeld prüfen Ausrichtung tatsächlichen Papiergröße im ausreichend. S.58 “Papierstau aufgrund falscher oder Größe des Papiers prüfen.
- Seite 17 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Meldung Problembeschreibung Maßnahme Das Original ist Es wurde versucht, ein Dieses Original kann nicht kopiert werden. kopiergeschützt. kopiergeschütztes Original zu kopieren. ABTEILUNG Kontingent Das Kopier-/Druck-/ Bitten Sie Ihren Administrator, das überschritten. Scankontingent der Abteilung Kontingent neu einzustellen. Fragen Sie den hat "0"...
-
Seite 18: Papierstau Beseitigen
Papierstau beseitigen Position des Papierstaus Das System stoppt bei einem Papierstau. Papierstaus werden im Touch Screen wie folgt angezeigt: Fehlercode Fehlermeldung Anwenderhilfe für Papierstaubeseitigung Papierstausymbole Die Position des Papierstaus wird mit einem Symbol angezeigt. RADF oder DSDF (unten) ( S.21) RADF oder DSDF (oben) (... -
Seite 19: Papierstau Beseitigen
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Papierstau beseitigen Beseitigen eines Papierstaus. Beseitigen Sie den Papierstau wie im Touch Screen angezeigt. Drücken Sie oder , um die Seitenanzeige zu wechseln. Schließen Sie nach der Staubeseitigung alle Abdeckungen. Das System beginnt mit der Aufwärmung. Beachten Sie die Hinweise im Touch Screen. ... -
Seite 20: Bei Häufigen Papierstaus
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN (e-STUDIO5005AC Serie) Berühren Sie nicht das Transferband. Vermeiden Sie bei der Staubeseitigung ein Berühren des Transferbands an der rechten Seite des Systems. Dies kann zu Bildfehlern/ Bildverunreinigungen führen. (e-STUDIO5008A Serie) Berühren Sie nicht die Bildtrommel. Berühren Sie nicht die Bildtrommel, wenn Sie an der rechten Seite des Systems eine Staubeseitigung durchführen. -
Seite 21: Adf
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN ADF RADF (unten) Öffnen Sie den RADF. Senken Sie den grünen Hebel, öffnen Sie die Wendeabdeckung und entfernen Sie das gestaute Original. Schließen Sie den RADF. RADF (oben) Öffnen Sie mit dem Hebel die obere Abdeckung. Papierstau beseitigen 21... - Seite 22 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Entfernen Sie das Original. Drehen Sie das innenliegende grüne Rad und entfernen Sie das gestaute Original. Heben Sie den grünen Hebel an und öffnen Sie die Transportführung. Heben Sie den grünen Hebel unter der Transportführung an, um unter der Führungsplatte gestaute Originale zu entfernen.
- Seite 23 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Heben Sie die Einzugsablage an, um gestaute Originale zu entfernen. Senken Sie die Einzugsablage ab. Schließen Sie die obere Abdeckung. DSDF (unten) Entfernen Sie die Originale aus dem DSDF und öffnen Sie ihn. Drücken Sie die grüne Taste zum Öffnen der unteren Abdeckung. Papierstau beseitigen 23...
- Seite 24 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Drehen Sie das innenliegende grüne Rad und entfernen Sie das gestaute Original. Entfernen Sie die gestauten Originale. Drücken Sie den grünen Bereich, um die untere Abdeckung zu schließen. Schließen Sie den DSDF. 24 Papierstau beseitigen...
- Seite 25 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN DSDF (oben) Öffnen Sie mit dem Hebel die obere Abdeckung. Entfernen Sie die gestauten Originale. Nehmen Sie die Walzeneinheit heraus, wenn sich die Originale nur sehr schwer entfernen lassen. Entfernen Sie die gestauten Originale unterhalb der Walzeneinheit. Papierstau beseitigen 25...
- Seite 26 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Setzen Sie die Walzeneinheit wieder ein. Entfernen Sie die Originale unter der Einzugsablage. Schließen Sie die obere Abdeckung. Kontrollieren Sie mit dem Hebel, dass die obere Abdeckung fest geschlossen ist. 26 Papierstau beseitigen...
-
Seite 27: Kassettenbereich
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Kassettenbereich Öffnen Sie die Einzugsabdeckung an der rechten Seite. Entfernen Sie gestautes Papier aus der Kassette und schließen Sie die Einzugsabdeckung. Falls das Papier auf Seite der Abdeckung gestaut ist, entfernen Sie es wie unten abgebildet. Papierstau beseitigen 27... -
Seite 28: Großraumkassette
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Großraumkassette Öffnen Sie die Einzugsabdeckung rechts am Großraummagazin. Entfernen Sie das gestaute Papier und schließen Sie die Einzugsabdeckung. Kassettenunterschrank Öffnen Sie die rechte Einzugsabdeckung am Kassettenunterschrank. Entfernen Sie das gestaute Papier und schließen Sie die Einzugsabdeckung. 28 Papierstau beseitigen... -
Seite 29: Kassetten (E-Studio2000Ac/2500Ac)
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Kassetten (e-STUDIO2000AC/2500AC) Erste Kassette Öffnen Sie die Kassette, drücken Sie das Papier nach unten, bis die Bodenplatte einrastet und entfernen Sie das gestaute Papier. Kontrollieren Sie, dass die Papierführung korrekt ausgerichtet, die Kassette nicht überladen ist (besonders bei schweren Papiersorten), dass das Papier nicht geknickt oder gewölbt ist und schließen Sie die Kassette. -
Seite 30: Kassetten (Außer Für E-Studio2000Ac/2500Ac)
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Kontrollieren Sie, dass die Papierführung korrekt ausgerichtet, die Kassette nicht überladen und dass das Papier nicht geknickt oder gewölbt ist und schließen Sie die Kassette. Kassetten (außer für e-STUDIO2000AC/2500AC) Öffnen Sie die Kassette und entfernen Sie das gestaute Papier. Kontrollieren Sie, dass die Papierführung korrekt ausgerichtet, die Kassette nicht überladen und dass das Papier nicht geknickt oder gewölbt ist und schließen Sie die Kassette. -
Seite 31: Umschlagkassette
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Umschlagkassette Öffnen Sie die Kassette und entfernen Sie das gestaute Papier. Kontrollieren Sie, dass die Papierführung korrekt ausgerichtet, die Kassette nicht überladen und dass das Papier nicht geknickt oder gewölbt ist und schließen Sie die Kassette. Die Stapelhöhe des Papiers darf die Grenzlinie an den Führungen nicht überschreiten. -
Seite 32: Einzelblatteinzug
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Kontrollieren Sie, dass die Kassette nicht überladen und dass das Papier nicht geknickt oder gewölbt ist und schließen Sie die Kassette des Großraummagazins. Die Stapelhöhe des Papiers darf die Grenzmarkierung an den Führungen nicht überschreiten. Einzelblatteinzug Bewegen Sie den grünen Papierhebel nach außen. -
Seite 33: Automatische Duplexeinheit
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Automatische Duplexeinheit Achten Sie darauf, dass Ihre Finger nicht zwischen dem Hauptsystem und den Abdeckungen der Duplexeinheit oder der automatischen Duplexeinheit eingeklemmt werden. Sie könnten sich verletzen. Öffnen Sie die Abdeckung der automatischen Duplexeinheit an der rechten Seite. Außer für e-STUDIO2000AC/2500AC und e-STUDIO2008A/2508A/3008A, entfernen Sie das gestaute Papier. -
Seite 34: Papiertransportweg
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Papiertransportweg Achten Sie darauf, dass Ihre Finger nicht zwischen dem Hauptsystem und den Abdeckungen der Duplexeinheit oder der automatischen Duplexeinheit eingeklemmt werden. Sie könnten sich verletzen. Öffnen Sie die Abdeckung der automatischen Duplexeinheit an der rechten Seite. Entfernen Sie das gestaute Papier. -
Seite 35: Fixiereinheit
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Öffnen Sie die Transportführung und entfernen Sie das gestaute Papier. Berühren Sie nicht die Bildtrommel, wenn Sie das gestaute Papier entfernen. Dies kann zu Bildfehlern/ Bildverunreinigungen auf Kopien führen. Schließen Sie die Abdeckung der Einheit für automatischen Duplexdruck. ... - Seite 36 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Öffnen Sie die Transportführung mit dem grünen Knopf und entfernen Sie das gestaute Papier. Ziehen Sie das Papier wie abgebildet noch oben oder nach unten heraus. Nach oben ziehen Nach unten ziehen Entfernen Sie das Papier aus dem Ausgabebereich. Öffnen Sie mit dem Handgriff die Abdeckung des Brücken-Kit, wenn ein Finisher installiert ist.
- Seite 37 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Entfernen Sie das gestaute Papier. Schließen Sie die Abdeckung des Brücken-Kit, wenn ein Finisher installiert ist. Für e-STUDIO2000AC/2500AC und e-STUDIO5008A Serie, drücken Sie die beiden Hebel an der Fixiereinheit wieder in die Ursprungsposition zurück. Schließen Sie die Abdeckung der Einheit für automatischen Duplexdruck. Papierstau beseitigen 37...
-
Seite 38: Innenablage
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Innenablage Die folgende Beschreibung gilt nur für die e-STUDIO2000AC/2500AC und e-STUDIO2008A/2508A/3008A mit installierter Innenablage. Sie gilt nicht für die e-STUDIO2505AC/3005AC/3505AC/4505AC/5005AC und e-STUDIO3508A/ 4508A/5008A, auch wenn dort die Innenablage installiert ist. Achten Sie darauf, dass Ihre Finger nicht zwischen dem Hauptsystem und den Abdeckungen der Duplexeinheit oder der automatischen Duplexeinheit eingeklemmt werden. -
Seite 39: Brücken-Kit
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Brücken-Kit Öffnen Sie mit dem Handgriff die Abdeckung des Brücken-Kit. Entfernen Sie das gestaute Papier aus der Brückeneinheit. Klemmt das gestaute Papier an der rechten Seite in der Fixiereinheit siehe S.35 “Fixiereinheit”. Schließen Sie die Abdeckung der Brückeneinheit. ... - Seite 40 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Halten Sie den Handgriff der Brückeneinheit und öffnen Sie die Abdeckung. Fahren Sie mit Schritt 5 fort, wenn die Lochereinheit installiert ist. Entfernen Sie das gestaute Papier. Fahren Sie mit Schritt 8 fort. Wenn die Lochereinheit installiert ist Öffnen Sie die Abdeckung der Lochereinheit.
- Seite 41 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Schließen Sie die Abdeckung der Lochereinheit. Schließen Sie die Abdeckung der Brückeneinheit. Schließen Sie das obere Ausgabefach des Finishers. Legen Sie Ihre Hände an die nahe und die entfernte Seite des Hebels und schließen Sie die Ablage, bis sie einrastet.
- Seite 42 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Papierstau im unteren Ausgabefach Heben Sie den Hebel an und öffnen Sie die obere Ablage des Finishers. Entfernen Sie das gestaute Papier. Entfernen Sie das gestaute Papier. Wenn das Papier an der Rolle im Ausgabebereich klemmt, können Sie die Rolle anheben und das Papier entfernen.
- Seite 43 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Halten Sie den Handgriff der Brückeneinheit und öffnen Sie die Abdeckung. Fahren Sie mit Schritt 6 fort, wenn die Lochereinheit installiert ist. Entfernen Sie das gestaute Papier. Fahren Sie mit Schritt 9 fort. Wenn die Lochereinheit installiert ist Öffnen Sie die Abdeckung der Lochereinheit.
- Seite 44 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Schließen Sie die Abdeckung der Lochereinheit. Schließen Sie die Abdeckung der Brückeneinheit. Schließen Sie das obere Ausgabefach des Finishers. Legen Sie Ihre Hände an die nahe und die entfernte Seite des Hebels und schließen Sie die Ablage, bis sie einrastet.
-
Seite 45: Broschürenfinisher Und Lochereinheit
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Broschürenfinisher und Lochereinheit Heben Sie den Hebel an und öffnen Sie die obere Ablage des Finishers. Öffnen Sie die Abdeckung der Lochereinheit, sofern sie installiert ist. Öffnen Sie die vordere Abdeckung des Finishers. Entfernen Sie das gestaute Papier von rechts oder von links. Papierstau beseitigen 45... - Seite 46 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Halten Sie den Handgriff der Brückeneinheit und öffnen Sie die Abdeckung. Entfernen Sie das gestaute Papier aus der Brückeneinheit. Bei einem kleinen Papierformat drehen Sie den Knopf wie abgebildet, um das Papier zu bewegen und zu entfernen. Wenn die Lochereinheit installiert ist, öffnen Sie die Frontabdeckung des Finishers und drehen die 2 Knöpfe gleichzeitig.
- Seite 47 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Entfernen Sie das gestaute Papier. Wenn das Papier an der Rolle im Ausgabebereich klemmt, können Sie die Rolle anheben und das Papier entfernen. Schließen Sie die Abdeckung der Brückeneinheit. Schließen Sie das obere Ausgabefach des Finishers. Legen Sie Ihre Hände an die nahe und die entfernte Seite des Hebels und schließen Sie die Ablage, bis sie einrastet.
-
Seite 48: Heftereinheit Des Broschürenfinishers
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Achten Sie darauf, dass Ihre Finger nicht zwischen dem Finisher und der oberen Ablage eingeklemmt werden. . Sie könnten sich verletzen. Die obere Ablage kann auch geschlossen werden, wenn Sie an die rechte Seite des Hebels drücken. Schließen Sie die Abdeckung der Lochereinheit, sofern sie installiert ist. - Seite 49 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Öffnen Sie die vordere Abdeckung des Finishers. Halten Sie den grünen Knopf und bewegen Sie die Führung nach rechts. Heben Sie den Hebel an und öffnen Sie die obere Ablage des Finishers. Öffnen Sie die Abdeckung der Lochereinheit, sofern sie installiert ist. Bewegen Sie das Papier durch Drehen des Knopfes und entfernen Sie das gestaute Papier.
- Seite 50 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Wenn die Lochereinheit installiert ist, öffnen Sie die Frontabdeckung des Finishers und drehen die 2 Knöpfe gleichzeitig. Wenn die Lochereinheit nicht installiert ist Wenn die Lochereinheit installiert ist Drehen Sie den Knopf in die Richtung, die durch den Pfeil angezeigt wird. Wenn Sie am Papier ziehen ohne den Knopf zu drehen, kann es abreißen.
- Seite 51 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Drehen Sie den grünen Knopf und bewegen Sie das Papier nach unten, bis Sie es nicht mehr sehen können. Halten Sie den grünen Knopf und bewegen Sie die Führung nach links zurück. Ziehen Sie die Broschürenheftereinheit bis zum Anschlag heraus. Berühren Sie nicht den Bereich (A) hinter der Broschürenheftereinheit.
- Seite 52 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Entfernen Sie das gestaute Papier. Entfernen Sie gestautes Papier aus der Broschürenheftereinheit. Schließen Sie die Transportführung. Halten Sie die beiden grünen Hebel und öffnen Sie die linke Transportführung. Senken Sie die zwei grünen Hebel ab. 52 Papierstau beseitigen...
- Seite 53 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Entfernen Sie das Papier. Heben Sie die zwei grünen Hebel an. Halten Sie beide grünen Hebel und schließen Sie die linke Transportführung. Setzen Sie die Broschüren-Heftereinheit wieder an ihre Ursprungsposition. Schließen Sie die Abdeckung der Lochereinheit, sofern sie installiert ist. Papierstau beseitigen 53...
- Seite 54 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Schließen Sie die vordere Abdeckung des Finishers. 54 Papierstau beseitigen...
-
Seite 55: Inner Finisher Und Lochereinheit
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Inner Finisher und Lochereinheit Heben Sie das Bedienfeld an und öffnen Sie danach die vordere Abdeckung des Finishers. Halten Sie den grünen Hebel und bewegen Sie den Finisher bis zum Anschlag nach links. Ziehen Sie den grünen Hebel rechts am Finisher nach unten. Der Papierausgabeschacht öffnet sich. - Seite 56 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Bewegen Sie den grünen Hebel wieder an die Ursprungsposition. Wenn die Lochereinheit installiert ist, ziehen Sie das grüne Rad nach vorne und drehen es, bis die gelben Markierungen der Komponenten zueinander ausgerichtet sind. Drehen Sie das obere grüne Rad entgegen dem Uhrzeigersinn, um das Papier zu entfernen. Drehen Sie das obere grüne Rad im Uhrzeigersinn, um das Papier zu entfernen.
- Seite 57 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Halten Sie den grünen Knopf und öffnen Sie die obere Abdeckung. Entfernen Sie das gestaute Papier und schließen Sie die obere Abdeckung. Halten Sie den grünen Hebel, öffnen Sie die Lochereinheit und entfernen Sie gestautes Papier. Bewegen Sie die Lochereinheit wieder an die Ursprungsposition. Papierstau beseitigen 57...
-
Seite 58: Papierstau Aufgrund Falscher Formateinstellung Beseitigen
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Bewegen Sie den Finisher behutsam wieder an die Ursprungsposition. Legen Sie beim Schließen Ihre Hände und Finger nicht auf das Finisher-Oberteil. Sie können sich verletzen. Schließen Sie die vordere Abdeckung des Finishers. Papierstau aufgrund falscher Formateinstellung beseitigen Ein Papierstau kann auftreten, wenn die eingestellte Papiergröße für den Stapelblatteinzug oder die Kassette nicht mit der tatsächlichen Papiergröße übereinstimmt. - Seite 59 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Öffnen Sie die Kassette und kontrollieren Sie, dass die Papierführung korrekt ausgerichtet, die Kassette nicht überladen und dass das Papier nicht geknickt oder gewölbt ist und schließen Sie die Kassette. Die Stapelhöhe des Papiers darf die Grenzlinie an den Führungen nicht überschreiten. Insbesondere die erste Kassette der e-STUDIO2000AC/2500AC darf nicht mit einer schweren Papiersorte überladen werden.
- Seite 60 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Drücken Sie [Anwender (User)] und anschließend [Fachgröße (Drawer)]. Drücken Sie die Kassettentaste, die in der Meldung im Touch Screen angezeigt wurde. Wählen Sie erneut die Papiergröße und drücken Sie [OK]. Zu Einzelheiten über das Einstellen der Papiergröße siehe Kapitel 1 von Papiermedien-Anleitung. Drücken Sie [HOME], um zum Basismenü...
-
Seite 61: Papierstau Während Des Kopier- Oder Druckvorgangs (Stapelblatteinzug)
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Kontrollieren Sie, dass die korrekte Papiergröße angezeigt wird, wenn Sie in Schritt 8 [Auto (mm)] oder [Auto (inch)] eingestellt haben. Die Papiergröße wird an der Kassettentaste links im Statusbereich des Displays angezeigt. Ist die Papiergröße nicht korrekt oder wird “ ”... -
Seite 62: Papierstau Bei Fax-Empfangsdruck
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Papierstau bei Fax-Empfangsdruck Ziehen Sie die Kassette heraus in der der Stau aufgetreten ist und entfernen Sie das gesamte Papier. Fall der Papierstau auftrat obwohl [Auto (mm)] oder [Auto (inch)] als Papiergröße eingestellt wurde, konnte das System die Größe des Papiers nicht korrekt erfassen. -
Seite 63: Klammerstau Beseitigen
Klammerstau beseitigen Beseitigen Sie einen Klammerstau im Hefter des Finisher oder Broschürenfinisher wie folgt. S.63 “Finisher” S.68 “Broschüren-Heftereinheit” Finisher Finisher / Broschürenfinisher Öffnen Sie die vordere Abdeckung des Finishers. Entfernen Sie das Klammermagazin. Halten Sie den Knopf und senken Sie die Führung ab. Berühren Sie den Heftbereich nicht. - Seite 64 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Entfernen Sie das obere Klammerblatt. Halten Sie den Knopf, heben Sie die Führung und bewegen Sie sie wieder in die Ursprungsposition. Entfernen Sie Klammern, die zwischen Klammermagazin und Klammeraufnahme heruntergefallen sind. Setzen Sie das Klammermagazin wieder in den Hefter ein. Halten Sie beim Einsetzen des Klammermagazins den mit grünem Etikett versehenen Bereich des Rahmens fest, damit er sich nicht bewegt.
- Seite 65 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Inner Finisher Heben Sie das Bedienfeld an und öffnen Sie danach die vordere Abdeckung des Finishers. Halten Sie den grünen Hebel und bewegen Sie den Finisher bis zum Anschlag nach links. Drücken Sie den grünen Hebel und öffnen Sie die Lochereinheit. Entfernen Sie das Klammermagazin.
- Seite 66 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Halten Sie den Knopf und senken Sie die Führung ab. Berühren Sie den Heftbereich nicht. Die Nadelspitzen können zu Verletzungen führen. Entfernen Sie das obere Klammerblatt. Halten Sie den Knopf, heben Sie die Führung und bewegen Sie sie wieder in die Ursprungsposition.
- Seite 67 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Setzen Sie das Klammermagazin wieder in den Hefter ein. Wenn der Hebel zuschnappt muss es hörbar klicken. Bewegen Sie die Lochereinheit wieder an die Ursprungsposition. Bewegen Sie den Finisher behutsam wieder an die Ursprungsposition. Legen Sie beim Schließen Ihre Hände und Finger nicht auf das Finisher-Oberteil. Sie können sich verletzen.
-
Seite 68: Broschüren-Heftereinheit
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Broschüren-Heftereinheit Öffnen Sie die Frontabdeckung des Finishers und ziehen Sie die Broschürenheftereinheit bis zum Anschlag heraus. Entfernen Sie das Klammermagazin. Halten Sie den Knopf fest und heben Sie die Führung an. Berühren Sie den Heftbereich nicht. Die Nadelspitzen können zu Verletzungen führen. - Seite 69 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Halten Sie den Knopf, senken Sie die Führung und bewegen Sie sie wieder in die Ursprungsposition. Setzen Sie das Klammermagazin ein. Wenn der Hebel zuschnappt muss es hörbar klicken. Setzen Sie die Broschüren-Heftereinheit wieder an ihre Ursprungsposition. Schließen Sie die vordere Abdeckung des Finishers.
-
Seite 70: Tonerkartusche Austauschen
Tonerkartusche austauschen Wenn die Tonerkartusche aufgebraucht ist, erscheint die Meldung “Neue *** (Farbe) Tonerkartusche installieren”. Ersetzen Sie in diesem Fall die Tonerkartusche wie folgt. Versuchen Sie niemals, eine verbrauchte Tonerkartusche zu verbrennen. Entsorgen Sie Tonerkartuschen und Resttonerbehälter entsprechend den örtlichen Bestimmungen. Berühren Sie nicht die Kontakte der Tonerkartusche. - Seite 71 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Shake Schütteln Sie die neue Tonerkartusche mit nach unten weisendem Etikett, um den Toner darin aufzulockern. Ziehen Sie die Dichtung gerade in Pfeilrichtung heraus. Richten Sie die neue Tonerkartusche an der Führung aus. Schieben Sie sie bis zur schwarzen Linie hinein.
-
Seite 72: Monochrommodelle
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Schließen Sie die vordere Abdeckung indem Sie auf beide Kanten drücken. Monochrommodelle Öffnen Sie die vordere Abdeckung des Hauptsystems. Drücken Sie den grünen Hebel nach unten. Die Tonerkartusche wird leicht herausgedrückt. Ziehen Sie die Tonerkartusche heraus. Versuchen Sie niemals, eine verbrauchte Tonerkartusche zu verbrennen. - Seite 73 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Schütteln Sie die neue Tonerkartusche mit nach unten weisendem Etikett, um den Toner darin aufzulockern. Ziehen Sie die Dichtung in Pfeilrichtung heraus. Setzen Sie die Tonerkartusche in die Schiene ein. Schieben Sie die Tonerkartusche in das System, bis sie mit einem Klicken einrastet. Ziehen Sie den Reiniger behutsam bis zum Anschlag heraus und schieben Sie ihn danach wieder zurück an die Ursprungsposition.
-
Seite 74: Ersetzen Einer "Fast Leeren" Tonerkartusche
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Schließen Sie die vordere Abdeckung indem Sie auf beide Kanten drücken. Ersetzen einer “fast leeren” Tonerkartusche Wenn der Tonervorrat zur Neige geht, erscheint die Meldung “Wenig Toner” im Touch Screen. Wenn die Meldung “Wenig Toner” angezeigt wird, befindet sich noch etwas Toner in der Kartusche. Wenn Sie die Kartusche bereits bei dieser Meldung ersetzen wollen, was aber nicht erforderlich ist, müssen Sie den nachfolgenden Vorgang ausführen. - Seite 75 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Drücken Sie [Toner]. Drücken Sie [Tonerkartusche austauschen (Replace Toner Cartridge)]. Drücken Sie [Ja (Yes)], wenn Sie die Tonerkartusche ersetzen wollen. Drücken Sie [Nein (No)], um abzubrechen. Fahren Sie mit dem nächsten Schritt fort, wenn Sie [Ja (Yes)] gedrückt haben. Wenn Sie [Nein (No)] gedrückt haben, erscheint wieder der vorherige Bildschirm.
- Seite 76 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Für Farbmodelle drücken Sie die Taste der Farbe, die Sie ersetzen wollen. Für Farbmodelle drücken Sie zum Austausch der Tonerkartusche auf [Ja (Yes)]. Drücken Sie [Nein (No)], um abzubrechen. Fahren Sie mit dem nächsten Schritt fort, wenn Sie [Ja (Yes)] gedrückt haben. Wenn Sie [Nein (No)] gedrückt haben, erscheint wieder der vorherige Bildschirm.
-
Seite 77: Resttonerbehälter Ersetzen (Farbmodelle)
Resttonerbehälter ersetzen (Farbmodelle) Wenn der Resttonerbehälter voll ist, blinkt das Resttonersymbol und die Meldung “Resttoner entsorgen” erscheint. Gehen Sie wie folgt vor. Versuchen Sie niemals, den Resttonerbehälter zu verbrennen. Entsorgen Sie Tonerkartuschen und Resttonerbehälter entsprechend den örtlichen Bestimmungen. Öffnen Sie die vordere Abdeckung des Hauptsystems. Fassen Sie in die vorderen Rillen des Resttonerbehälters, drücken Sie auf den oberen Verschluss und nehmen Sie den Behälter heraus. - Seite 78 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Nehmen Sie einen neuen Resttonerbehälter aus dem Karton. Legen Sie den alten Resttonerbehälter in eine Kunststofftüte und schließen Sie die Tüte sorgfältig mit Klebeband. Reinigen Sie den LED-Belichtungskopf (für e-STUDIO2000AC/2500AC) oder das Staubschutzglas (außer für e-STUDIO2000AC/2500AC). e-STUDIO2000AC/2500AC: Führen Sie die Schritte 5 bis 11 von S.85 “Korona-Einheiten und LED Belichtungsköpfe (e-STUDIO2000AC/2500AC)”...
-
Seite 79: Heftklammern Nachfüllen
Heftklammern nachfüllen Führen Sie folgende Schritte aus, um Heftklammern in die Hefter von Finisher und Broschürenfinisher zu füllen. S.79 “Finisher” S.82 “Broschüren-Heftereinheit” Finisher Finisher / Broschürenfinisher Öffnen Sie die vordere Abdeckung des Finishers. Entfernen Sie das Klammermagazin. Nehmen Sie das leere Klammerfach aus dem Magazin heraus. - Seite 80 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Setzen Sie das Klammermagazin wieder in den Hefter ein. Halten Sie beim Einsetzen des Klammermagazins den mit grünem Etikett versehenen Bereich des Rahmens fest, damit er sich nicht bewegt. Wenn der Hebel zuschnappt muss es hörbar klicken. Schließen Sie die vordere Abdeckung des Finishers.
- Seite 81 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Entfernen Sie das Klammermagazin. Nehmen Sie das leere Klammerfach aus dem Magazin heraus. Drücken Sie wie abgebildet an beide Seiten und ziehen Sie das Klammerfach heraus. Setzen Sie ein neues Klammerfach in das Magazin ein. Es muss hörbar klicken. Setzen Sie das Klammermagazin wieder in den Hefter ein.
-
Seite 82: Broschüren-Heftereinheit
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Bewegen Sie die Lochereinheit wieder an die Ursprungsposition. Bewegen Sie den Finisher behutsam wieder an die Ursprungsposition. Legen Sie beim Schließen Ihre Hände und Finger nicht auf das Finisher-Oberteil. Sie können sich verletzen. Schließen Sie die vordere Abdeckung des Finishers. ... - Seite 83 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Entfernen Sie die Klammermagazine. Ersetzen Sie beide Magazine gleichzeitig. Drücken Sie die Tasten an beiden Seiten des Magazins. Die transparente Abdeckung hebt sich. Nach dem Anheben der Abdeckung nehmen Sie das leere Klammerfach aus dem Magazin. Setzen Sie ein neues Klammerpaket in das Magazin ein. Drücken Sie es nach hinten, bis es einrastet.
- Seite 84 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Drücken Sie die transparente Abdeckung des Magazins nach unten. Drücken Sie sie nach unten bis sie einrastet. Ziehen Sie jetzt das Klammer-Befestigungsband heraus. Setzen Sie das Klammermagazin ein. Wenn der Hebel zuschnappt muss es hörbar klicken. Setzen Sie die Broschüren-Heftereinheit wieder an ihre Ursprungsposition. Schließen Sie die vordere Abdeckung des Finishers.
-
Seite 85: Reinigen Des Systeminneren
Reinigen des Systeminneren Wenn für Farbmodelle eine Reinigung erforderlich ist, wird die Meldung “Reinigung empfohlen. Vordertür öffnen und der Anleitung folgen." angezeigt. Reinigen Sie das Systeminnere entsprechend der im Touch Screen angezeigten Anleitung. (Für Monochrommodelle wird kein entsprechender Hinweis angezeigt.) Unabhängig davon sollten Sie die Reinigung durchführen, wenn die Druckqualität ungleichmäßig ist oder weiße oder farbige Streifen in horizontaler Richtung auftreten. - Seite 86 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Legen Sie den Resttonerbehälter auf ein großes Blatt Papier, damit der Boden nicht verunreinigt wird. Legen Sie den Resttonerbehälter nicht mit nach unten weisender Öffnung ab. Der Toner kann aus der Öffnung austreten. Positionieren Sie die 4 grünen Hebel unterhalb der Tonerkartuschen wie in Abb. (2). Nehmen Sie den grünen Reiniger von der Innenseite der Abdeckung.
- Seite 87 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Führen Sie den Reiniger bis zum Ende in die Wartungsöffnung unter dem Pfeil der Entwicklereinheit ein. Ziehen Sie den Reiniger wieder heraus bis die runde Öffnung erscheint. Wiederholen Sie dies 3 Mal für jede der vier Farben. Befestigen Sie den Reiniger so, dass die Spitze nach links und die Halteseite nach rechts zeigt.
-
Seite 88: Korona-Einheiten Und Staubschutzglas (E-Studio2505Ac/3005Ac/3505Ac/4505Ac/5005Ac)
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Setzen Sie den Resttonerbehälter wieder ein, achten Sie darauf, dass er gerade sitzt und dass der obere Riegel einrastet. Schließen Sie die vordere Abdeckung indem Sie auf beide Kanten drücken. Drücken Sie [Fertigst.]. Korona-Einheiten und Staubschutzglas (e-STUDIO2505AC/3005AC/3505AC/4505AC/ 5005AC) Öffnen Sie die vordere Abdeckung des Hauptsystems. - Seite 89 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Ziehen Sie den Reiniger bis zur Markierung heraus und schieben Sie ihn wieder hinein. Wiederholen Sie dies 3 Mal für jede der vier Farben. Der Reiniger kann nicht vollständig herausgezogen werden. Wenn Sie ihn gewaltsam herausziehen kann dies zu Systemstörungen führen.
- Seite 90 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Nehmen Sie den grünen Reiniger von der Innenseite der Abdeckung. Halten Sie den Reiniger so, dass der schwarze Bereich nach oben weist. Berühren Sie nicht das Reinigungskissen an der Spitze des Reinigers, da sich dort Tonerreste befinden können. Schieben Sie den Reiniger in die Wartungsöffnung der jeweiligen Entwicklereinheit, um sie zu reinigen.
- Seite 91 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Befestigen Sie den Reiniger so, dass die Spitze nach links und die Halteseite nach rechts zeigt. Kontrollieren Sie, dass der Reiniger sicher an der Abdeckung befestigt ist. Setzen Sie den Resttonerbehälter wieder ein, achten Sie darauf, dass er gerade sitzt und dass der obere Riegel einrastet.
-
Seite 92: Korona-Einheiten (E-Studio5008A Serie)
1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Korona-Einheiten (e-STUDIO5008A Serie) Öffnen Sie die vordere Abdeckung des Hauptsystems. Ziehen Sie den Reiniger behutsam bis zum Anschlag heraus und schieben Sie ihn danach wieder zurück an die Ursprungsposition. Wiederholen Sie dies mehrmals. Achten Sie abschließend darauf, dass der Reiniger wieder vollständig eingeführt ist. Schließen Sie die vordere Abdeckung indem Sie auf beide Kanten drücken. -
Seite 93: Papierreste Entfernen
Papierreste entfernen Entsorgen Sie die Stanzreste des Lochers, wenn der Papierrestebehälter voll ist. Finisher / Lochereinheit des Broschürenfinishers Öffnen Sie die Abdeckung der Lochereinheit. Ziehen Sie den Behälter mit den Papierresten heraus. Entsorgen Sie die Papierschnipsel. Setzen Sie den Behälter wieder zurück. Schließen Sie die Abdeckung der Lochereinheit. - Seite 94 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Halten Sie den grünen Hebel und bewegen Sie den Finisher bis zum Anschlag nach links. Drücken Sie den grünen Hebel und öffnen Sie die Lochereinheit. Bewegen Sie den Behälter nach links und ziehen Sie ihn nach vorne heraus. Entsorgen Sie die Papierschnipsel.
- Seite 95 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Bewegen Sie die Lochereinheit wieder an die Ursprungsposition. Bewegen Sie den Finisher behutsam wieder an die Ursprungsposition. Legen Sie beim Schließen Ihre Hände und Finger nicht auf das Finisher-Oberteil. Sie können sich verletzen. Schließen Sie die vordere Abdeckung des Finishers. Papierreste entfernen 95...
-
Seite 96: Wenn Bedruckte Seiten Vom Ausgabefach Fallen
Wenn bedruckte Seiten vom Ausgabefach fallen Wird dünnes, kleiformatiges (A4-R/LT-R oder kleiner) Papier verwendet, können die Blattenden an die Wände des Ausgabefachs stoßen. Werden unter dieser Bedingung 300 oder mehr Seiten gedruckt, können einige der bedruckten Seiten aus dem Ausgabefach gedrückt werden. Wenn Sie in diesem Fall den Ausgabestopper an der entsprechenden Position am Ausgabefach installieren, erhöht sich die Kapazität des Ausgabefachs auf ca. - Seite 97 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN Installieren Sie den Ausgabestopper in der Rille links am Ausgabefach. Wenn bedruckte Seiten vom Ausgabefach fallen 97...
- Seite 98 1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN 98 Wenn bedruckte Seiten vom Ausgabefach fallen...
-
Seite 99: Kapitel 2 Wenn Etwas Mit Dem System Nicht Stimmt
WENN ETWAS MIT DEM SYSTEM NICHT STIMMT Die Fehlerbehebung in diesem Kapitel bezieht sich auf allgemeine Fehler. Sie finden hier auch Hinweise zur täglichen Pflege des Systems. Wenn etwas mit dem System nicht stimmt ............... 100 Allgemein................................100 Originale und Papier............................101 Regelmäßige Pflege...................... -
Seite 100: Wenn Etwas Mit Dem System Nicht Stimmt
Wenn etwas mit dem System nicht stimmt Prüfen Sie folgende Punkte. Bezieht sich das Problem auf bestimmte Funktionen wie Kopieren oder Drucken, siehe auch entsprechende Handbücher wie (Kopierfunktion-Anleitung oder Druckfunktion-Anleitung). Prüfen Sie auch, ob möglicherweise ein Bedienungsfehler vorliegt. Lesen Sie das Handbuch zu der jeweiligen Funktion, wenn Sie sich über den Bedienungsvorgang nicht sicher sind. -
