Schlauch darf nicht im Wasser eintauchen.
ACHTUNG! Füll- und Abflussschlauch dürfen nach Anschluss an die Wasserleitung und Abwasserleitung
nicht geknickt oder zusammengepresst werden.
3.4.7 Nach Anschluss der Maschine an Wasserleitung und Abwasserleitung ist die Dichtheit der Schlauchan-
schlüsse zu prüfen: die Verbindungsstellen müssen trocken sein.
4 B E T R I E B D E R M A S C H I N E
4.1 BEDIENFELD
4.1.1 Bedienfeld der Maschine sind der Waschprogramm-Wahlschalter (weiter Wahlschalter oder Griff), Tasten
zur Wahl der Zusatzfunktionen, Taste
(START PAUSE), Taste
Der Wahlschalter dient zum EIN/AUSSCHALTEN der Maschine und zur Auswahl der Waschprogramme. Um den
Wahlschalter sind die Namen bzw. Symbole der Waschprogramme und Symbol
in beide Richtungen drehbar (im und gegen den Uhrzeigersinn) und wird genau auf die entsprechende Markierung
des ausgewählten Programms eingestellt. Wenn der Wahlschalter auf das Symbol
schalten der Maschine und die Aufhebung des gewählten Programms.
Tasten zur Wahl der Zusatzfunktionen (s. 4.3)
Jede Taste ist mit einem Symbol am Bedienfeld, s. Abb. 13, ausgestattet. Durch Tastedruck können zusätzlich
zum Waschprogramm die Zusatzfunktionen ausgewählt werden.
Taste zur Wahl der Trommeldrehzahl beim Schleudern (weiter — Schleuderdrehzahl )
Durch Tastedruck
kann eine Schleuderdrehzahl unter dem für das Waschprogramm vorgesehenen Maxi-
malwert eingestellt werden. Die gewählte Schleuderdrehzahl wird durch die entsprechende Anzeige hinterleuchtet.
Taste zur Wahl der Temperatur
Ermöglicht die Temperatur niedriger als den für das Waschprogramm vorgesehenen Maximalwert auszuwählen.
Die gewählte Temperatur wird durch die entsprechende Anzeige hinterleuchtet.
Taste
(START/PAUSE) ist vorgesehen für den Beginn (START) des Maschinenbetriebs nach ausgewähltem
Programm sowie, um eine PAUSE beim Betrieb der Maschine einzulegen, ohne das Waschprogramm aufzuheben.
Taste des Nachtmodus
(s. Abb.13)
Beim Drücken der Taste leuchtet an der Zeitanzeige vor der Zeitdauer ein «
mit verminderten Schleuderzahlen sowie ausgeschaltetem Tonsignal, um einen lautlosen Betrieb der Maschine zu
gewährleisten.
4.2 LEUCHTANZEIGEN
4.2.1 In der Anzeigezone des Maschinenbetriebs leuchten die Anzeigen der Zeit, Waschgänge und der Aus-
wahltasten der Zusatzfunktionen, laut Abb. 12,13.
4.2.2 Die Zeitanzeige dient zur Darstellung der Waschdauer, sowie der Zeit bis zum Waschbeginn, falls die
Funktion mit Startzeitvorwahl gewählt wurde
Seite 8 von 24
Abbildung 11
nach Abb. 12,13.
aufgetragen. Der Wahlschalter ist
gestellt wird, erfolgt das Aus-
» auf. Das Waschen erfolgt dann
.
Waschmittelkasten
Taste zur Wahl der Zusatzfunktionen

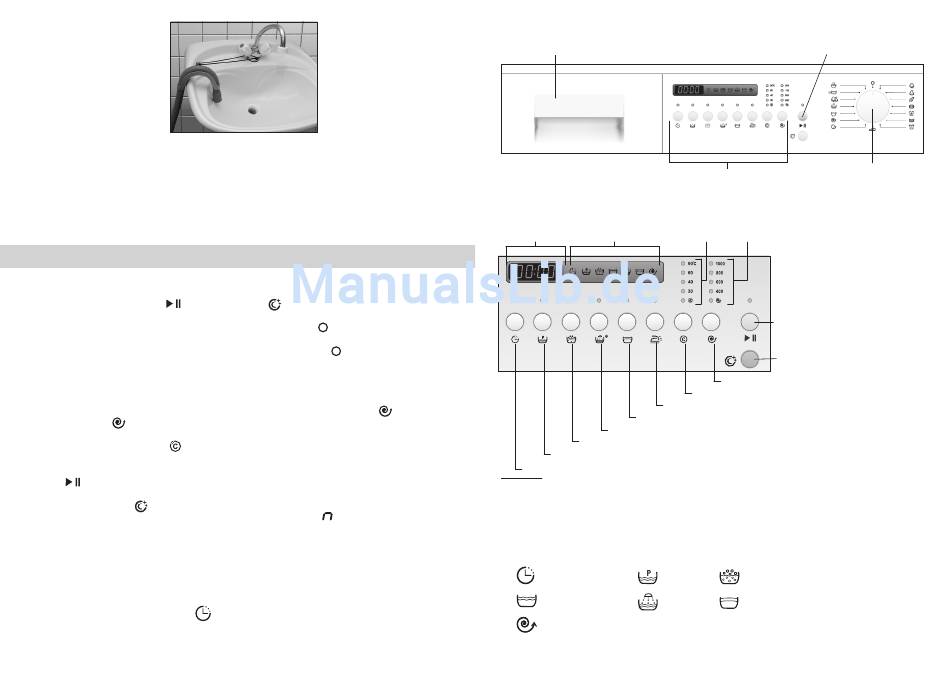

Abbildung 12 — Bedienfeld
Anzeigen der
Waschgänge
Temperaturanzeige Anzeigen der Schleuderdrehzahl*
Zeitanzeige
Knitterschutz
Spülstopp
Extra Spülen
Einweichen
Vorwäsche
Startzeitvorwahl
* Der Wert der Schleuderdrehzahl ist abhängig vom Maschinenmodell
4.2.3 Anzeigen der Maschinenoperationen:
– Startzeitvorwahl,
– Vorwäsche,
– Hauptwäsche,
– Spülen,
– Schleudern und Abpumpen.
START/PAUSE-Taste
Auswahl des
Waschprogramms
START/PAUSE-Taste
Nachtmodus
Auswahl der Schleuderdrehzahl
Auswahl der Temperatur
Abbildung 13
– Einweichen,
– Spülstopp,
Seite 9 von 24
