Hardware-Informationen

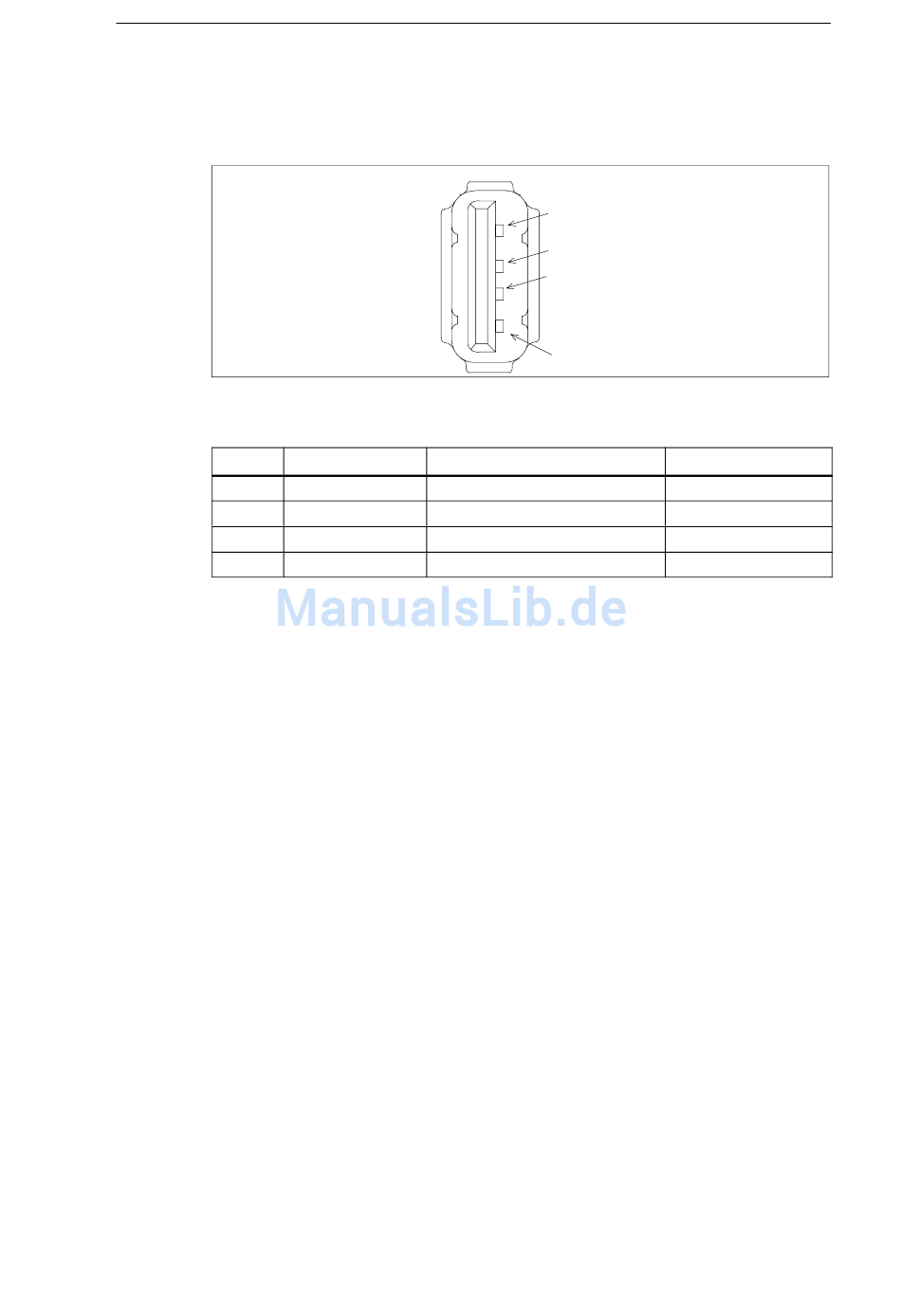

USB-Schnittstelle
Die beiden Universal Serial Bus-Schnittstellen sind wie folgt belegt:
Bild 7-6
Pin-Nr.
1
2
3
4
Die Stecker sind vom Typ A.
Die Schnittstellen sind als high current USB (500mA) ausgelegt.
7-18
USB-Schnittstelle
Kurzbezeichnung Bedeutung
VCC +5V (abgesichert)
- Data Datenleitung
+ Data Datenleitung
GND Masse
4
3
2
1
Eingang / Ausgang
Ausgang
Eingang / Ausgang
Eingang / Ausgang
-
