IWCi
Kondensatpumpe mit nutzbarer Förderhöhe von 250mm, Schwimmer mit
Füllstandsensor zur Kontrolle des Kondensatniveaus und für die Steuerung von
Warnsignalen. Die Steuerlogik vermindert die Ventilation während des Betriebs der
Kondensatpumpe (durch die erste Schaltstufe des Schwimmers ausgelöst), um den
Abfluss des Kondenswassers von den Lamellen des Wärmetauschers zu erleichtern.
Die elektrischen Komponenten, bestehend aus der elektronischen Steuerung
der Einheit und dem Relais für den Betrieb der Pumpe, sind in einer externen
Gerätedose platziert. Die Dose ist neben den hydraulischen Anschlüssen
untergebracht um den Platzbedarf für die Installation zu verringern;
Zusatzbehälter zum Sammeln des Kondenswassers von hydraulischen
Anschlüssen und Ventilen;
Panel für Luftein- und Luftauslass aus Polystyren, Farbe RAL 9001,
Luftdurchlässe aus vorgeformtem, geschäumtem Polystyren mit hoher
Dichte, komplett mit Lüftungsgitter mit waschbarem Filter aus Polypropylen
und regelbaren Lamellen für den Luftaustritt. Das Panel unterscheidet sich
MODELL
Geschwindigkeit
Luftauswurf Z
Höhe Y
Abstand X
Heizung unter Normalbedingungen
4
IWCi 32-34
1 2 3 4
1,7 3,0 3,7 3,9
1,2 2,0 2,5 2,6
1,3 2,3 2,7 2,9
Die - auch teilweise - Vervielfältigung dieses Handbuchs ist strengstens untersagt
zwischen der Version, die für die Drahtsteuerung ausgelegt ist, und in der
die Einstellung der Rippenposition manuell erfolgt, während die Version mit
Infrarot-Fernbedienung motorisiert ist. Außerdem hat die Front auch eine Reihe
von 3 LEDs, die den Betriebszustand der Einheit angeben.
BAUVERSIONEN
Kassetten-Gebläsekonvektoren (Anlage mit 2 Rohren), Modell 32 / 42 /52;
Kassetten-Gebläsekonvektoren (Anlage mit 4 Rohren), Modell 34 / 44.

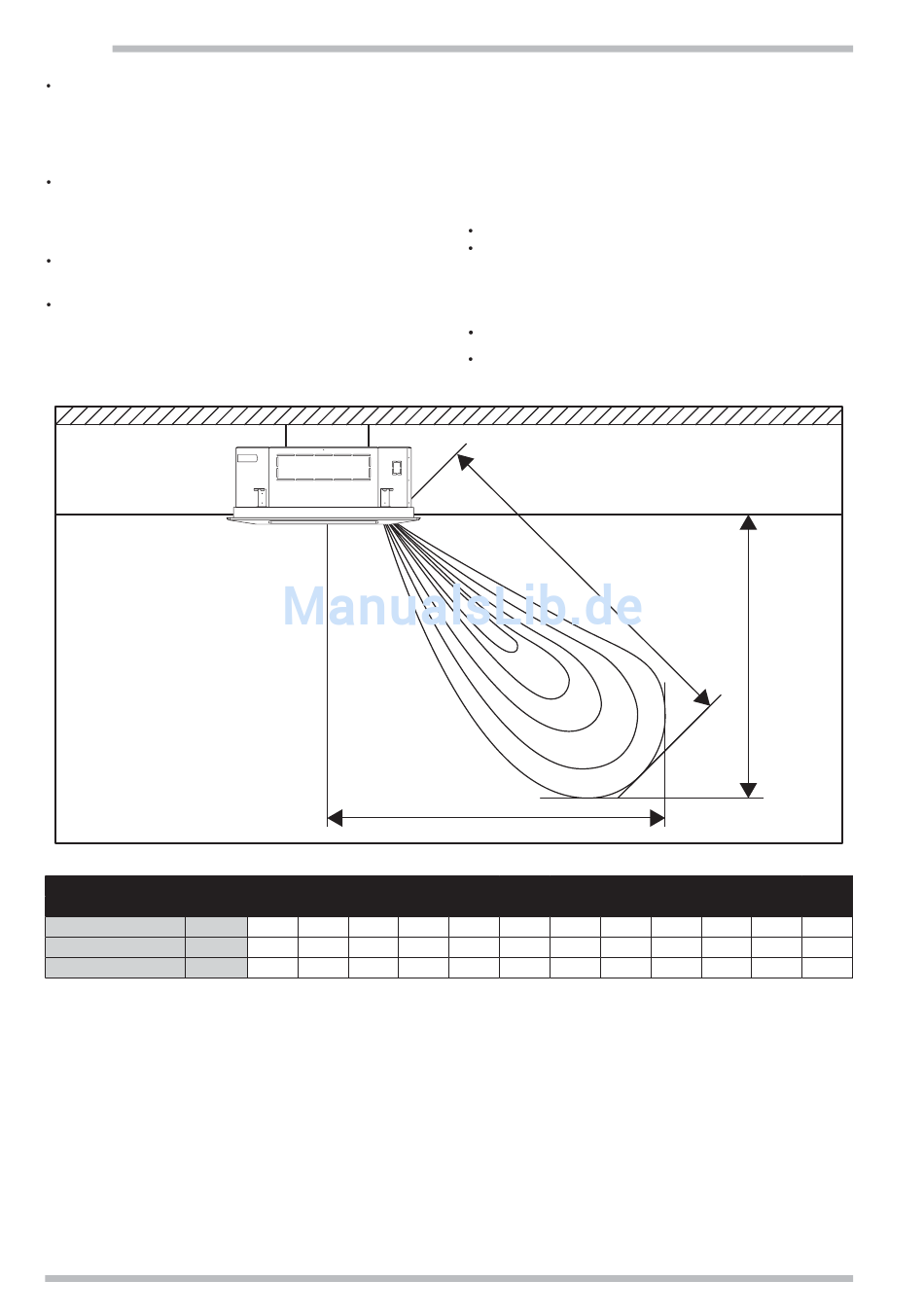

LUFTAUSWURF
R
ippenneigung 45°C;
Grenzgeschwindigkeit 0,2 m/s.
Z
X
IWCi 42-44
1 2 3 4
1,6 3,1 3,9 4,5
1,1 2,0 2,7 3,0
1,2 2,2 3,0 3,4
Y
IWCi 52
1 2 3 4
2,4 3,6 4,3 5,0
1,5 2,3 2,8 3,2
1,8 2,7 3,2 3,6
