Ansichtenbeschreibung
Anschlüsse/Jumper/Steckplätze
1.
ATX-Stromanschlüsse (24-pol. EATXPWR,
4-pol. ATX12V)
2.
DDR2 DIMM-Steckplätze
3.
CPU-Sockel
4.
CPU-Lüfteranschlüsse (4-pol. CPU_FAN)
5.
Serial ATA-Anschlüsse (7-pol. SATA1-4)
6.
RTC-RAM löschen (3-pol. CLRTC)
7.
IDE-Anschluss (40-1-pol. PRI_IDE)
1.6
Zentralverarbeitungseinheit (CPU)
Das Motherboard ist mit einem CPU Socket für AMD
Athlon™ X4 / Athlon™ X3 / Athlon™ X2-Prozessoren und AM2+ / AM2 Phenom™ X4 /
Phenom™ X3 / Athlon™ X2 / Athlon™ / Sempron™-Prozessoren ausgestattet
Der CPU-Sockel ist nicht mit AMD
diesen Motherboard keinen Opteron™-Prozessor.
1.6.1
Installieren der CPU
So installieren Sie eine CPU.
1.

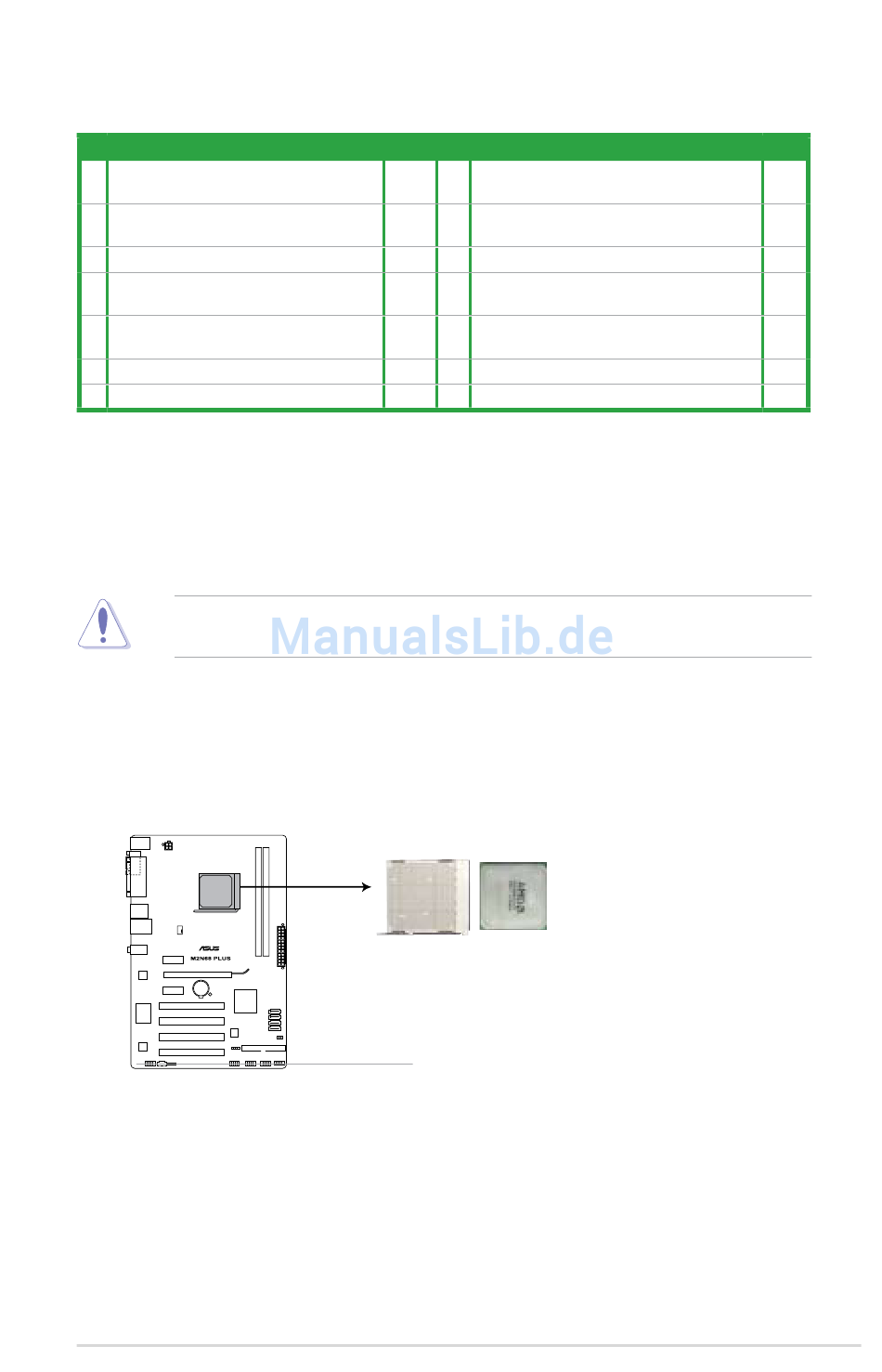

Suchen Sie den CPU-Sockel auf dem Motherboard.
M2N68 PLUS CPU-Sockel
Kapitel 1: Produkteinführung
Page
Anschlüsse/Jumper/Steckplätze
1-21
8.
Systemtafelanschluss (10-1 pol. F_PANEL)
1-10
9.
USB-Anschlüsse (10-1-pol. USB56, USB78,
USB910)
1-7
10. Lautsprecheranschluss (4-pol. SPEAKER)
1-22
11.
Digitaler Audioanschluss (4-1 pol.
SPDIF_OUT)
1-19
12. Audioanschluss für optische Laufwerke (4-pol.
CD).
1-15
13. Fronttafel-Audiosockel (10-1 pol. AAFP)
1-18
14. Onboard-LED (SB_PWR)
AM3 Phenom™ II /
®
Opteron™-Prozessoren kompatibel. Installieren sie auf
®
Page
1-23
1-20
1-17
1-22
1-17
1-20
1-4
1-7
