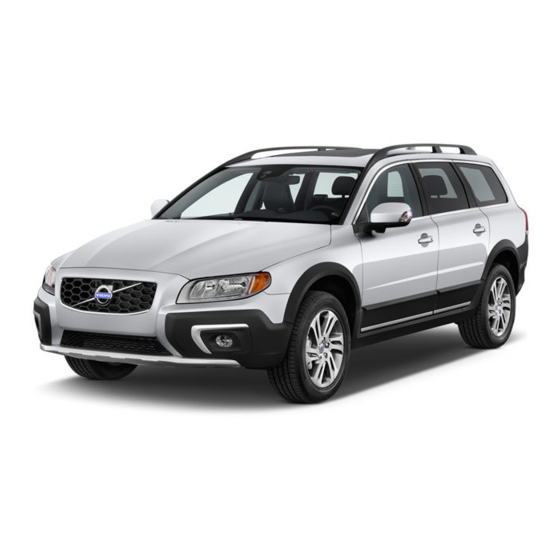

Seite 1 VOLVO V70 & XC70 Betriebsanleitung WEB EDITION...
Seite 2 Wir hoffen, dass Sie viele Jahre Fahrvergnügen mit Ihrem Volvo erleben. Das Fahrzeug zeichnet sich durch Sicherheit und Komfort für Sie und Ihre Insassen aus. Volvo ist eines der sichersten Fahrzeuge überhaupt. Ihr Volvo wurde darüber hinaus so entwickelt, dass er alle geltenden Anforderungen bezüglich Sicherheit und Umwelt erfüllt.
Seite 3: Inhaltsverzeichnis
00 Einführung 01 Sicherheit 02 Schlösser und Alarmanlage Wichtige Information........6 Sicherheitsgurt ......... 14 Transponderschlüssel/Schlüsselblatt..42 Volvo und die Umwelt......... 9 Airbagsystem (SRS - Airbag)....17 Geheimverriegelung*......... 47 Aktivierung/Deaktivierung des Airbags*..20 Batteriewechsel Transponderschlüssel/ PCC*............49 Seitenairbag (SIPS-Airbag) ...... 22 Keyless Drive*...........
Seite 4 Inhalt 03 Fahrerumgebung 04 Fahrkomfort 05 Während der Fahrt Instrumente und Regler......66 Menübenutzung und Mitteilungsverwal- Empfehlungen für die Fahrt....220 tung............128 Schlüsselstellungen........75 Tanken............ 223 Klimaanlage..........134 Sitze............77 Kraftstoff..........224 Kraftstoffbetriebene Motor- und Innen- Lenkrad............. 82 Beladung..........228 raumheizung*..........
Seite 5 Inhalt 06 Pflege und Service 07 Technische Daten 08 Alphabetisches Verzeichnis Motorraum..........248 Typenbezeichnungen......296 Alphabetisches Verzeichnis....314 Lampen........... 254 Maße und Gewichte........ 298 Wischerblätter und Scheibenreinigungs- Technische Daten Motor......303 flüssigkeit..........261 Motoröl............ 304 Batterie............ 263 Flüssigkeiten und Schmiermittel..... 307 Sicherungen..........
Seite 6 Inhalt...
Seite 7: Einführung
Standardausstattung oder der Mitteilungstexte optionalen Ausstattung/Zubehörausstattung Das Fahrzeug ist mit Displays ausgestattet, in WARNUNG empfehlen wir Ihnen, sich an Ihren Volvo- denen Textmitteilungen angezeigt werden. Händler zu wenden. Diese Textmitteilungen sind in der Betriebsan- Warntexte machen darauf aufmerksam, leitung daran zu erkennen, dass der Text etwas dass Verletzungsgefahr besteht.
Seite 8: Warnung Vor Verletzungen
Einführung Wichtige Information Aufkleber Gefahr für Sachschäden Informationen Im Fahrzeug sind verschiedene Arten von Auf- klebern angebracht, über die wichtige Informa- tion auf einfache und deutliche Weise vermit- telt werden soll. Die im Fahrzeug angebrachten Aufkleber haben folgende Warnstufen/Infor- mationsstufen in absteigender Reihenfolge. Warnung vor Verletzungen Weiße ISO-Symbole und weißer Text/Bild auf Weiße ISO-Symbole und weißer Text/Bild auf...
Seite 9: Aufzeichnung Von Daten
Mit nummerierten und nicht nummerierten Anlage angeschlossen wird oder diese beein- miteinander teilen. Einer oder mehrere dieser Pfeilen werden Bewegungen veranschau- flusst, an eine Volvo-Vertragswerkstatt zu wen- Computer können ggf. Informationen über die licht. den. Systeme, die sie während der normalen Fahrt, Bei Schritt-für-Schritt-Anleitungen ohne Bil-...
Seite 10: Volvo Und Die Umwelt
Der Umweltschutz ist einer der Grundwerte ner, systematisch mit Umweltfragen zu arbei- Effektive Reinigung der Abgase von Volvo Car Corporation und wirkt sich auf ten. Ihr Volvo ist nach dem Prinzip „Innen und alle Bereiche aus. Wir glauben auch, dass außen sauber“...
Seite 11 Entsorgen Sie umweltschädlichen Abfall weise die Sicherheitsgurte, Matten und Stoffe. wie z. B. Batterien und Öl umweltgerecht. Das Leder der Bezüge ist mit Pflanzenstoffen Wir empfehlen Ihnen, sich an eine Volvo- Mehr Informationen auf www.oekotex.com Option/Zubehör, für weitere Informationen siehe „Einführung“.
Seite 12: Die Betriebsanleitung Und Die Umwelt
Einführung Volvo und die Umwelt Vertragswerkstatt zu wenden, wenn Zwei- fel über die Abfallentsorgung bestehen. • Lassen Sie Ihr Fahrzeug regelmäßig war- ten. • Hohe Geschwindigkeiten erhöhen den Verbrauch erheblich, da der Luftwider- stand steigt. Bei einer Verdoppelung der Geschwindigkeit erhöht sich der Luftwi- derstand um das Vierfache.
Seite 13 Sicherheitsgurt ..................14 Airbagsystem (SRS - Airbag)..............17 Aktivierung/Deaktivierung des Airbags*..........20 Seitenairbag (SIPS-Airbag) ..............22 Kopf-/Schulterairbag (IC) ............... 24 WHIPS ....................25 Wann werden die Systeme aktiviert? ............. 27 Sicherheitsmodus................... 28 Kindersicherheit..................29 Option/Zubehör, für weitere Informationen siehe „Einführung“.
Seite 14 S I C H E R H E I T...
Seite 15: 01 Sicherheit
Sicherheitsgurt nicht angelegt ist. • an den Sicherheitsgurten niemals eigenhän- bei starker Neigung des Fahrzeugs. Daher sicherstellen, dass alle Fahrzeuginsas- dig vor. Volvo empfiehlt Ihnen, sich an eine sen ihren Sicherheitsgurt angelegt haben. Beachten Sie Folgendes Volvo-Vertragswerkstatt zu wenden. •...
Seite 16: Sicherheitsgurt Und Schwangerschaft
01 Sicherheit Sicherheitsgurt Sicherheitsgurt und Schwangerschaft Mit fortschreitender Schwangerschaft müssen Kindersitze sind nicht bei der Sicherheitsgurt- schwangere Fahrerinnen den Sitz und das kontrolle eingeschlossen. Lenkrad so verstellen, dass sie stets vollstän- dige Kontrolle über das Fahrzeug haben (d. h. Rücksitz Lenkrad und Pedale müssen leicht erreicht Die Sicherheitsgurtkontrolle im Fond hat zwei werden können).
Seite 17 01 Sicherheit Sicherheitsgurt Bestimmte Märkte Wenn Fahrer oder Beifahrer nicht den Sicher- heitsgurt angelegt haben, werden sie durch ein akustisches und ein optisches Signal darauf aufmerksam gemacht, die Sicherheitsgurte anzulegen. Bei niedriger Geschwindigkeit ertönt das akustische Signal während der ers- ten 6 Sekunden.
Seite 18: Warnsymbol Im Kombinationsinstrument
Airbagsystem nicht einwandfrei funktio- niert. Das Symbol zeigt Fehler im Gurtsys- tem, im SIPS-, IC-System oder einen ande- ren Fehler im SRS-System an. Volvo emp- fiehlt Ihnen, sich umgehend an eine Volvo- Vertragswerkstatt zu wenden. Zusammen mit dem Warnsymbol erscheint ggf.
Seite 19 Airbag-System die Stärke WARNUNG der Kollision, der das Fahrzeug ausgesetzt ist, und wird an diese angepasst, so dass Volvo empfiehlt Ihnen, sich zur Reparatur an ein oder mehrere Airbags ausgelöst werden. Position des Beifahrerairbags in Rechtslenkern. eine Volvo-Vertragswerkstatt zu wenden.
Seite 20: Beifahrerairbag
01 Sicherheit Airbagsystem (SRS - Airbag) Der Airbag ist zusammengefaltet in der Lenk- tiert. Die Verkleidung trägt die Kennzeichnung WARNUNG radmitte montiert. Das Lenkrad trägt die Kenn- SRS AIRBAG. Kinder niemals im Kindersitz oder auf dem zeichnung SRS AIRBAG. Sitzkissen auf dem Beifahrersitz sitzen las- WARNUNG sen, wenn der Airbag aktiviert ist WARNUNG...
Seite 21: Aktivierung/Deaktivierung Des Airbags
Beifahrersitz sitzen, jedoch WARNUNG Wenden Sie sich umgehend an eine Werk- keine Personen mit einer Körpergröße über statt. Volvo empfiehlt Ihnen, sich an eine Durch die Nichtbeachtung der obigen Hin- 140 cm. Volvo-Vertragswerkstatt zu wenden. weise kann das Leben der Fahrzeuginsas- sen gefährdet werden.
Seite 22 01 Sicherheit Aktivierung/Deaktivierung des Airbags* Eine Textmitteilung und ein Symbol in der WARNUNG ACHTUNG Dachkonsole zeigen an, dass der Beifahrerair- Aktivierter Airbag (Beifahrersitz): Wenn der Transponderschlüssel in Zünd- bag deaktiviert ist (siehe vorherige Abbildung). stellung II oder III gedreht wird, wird Kinder niemals im Kindersitz oder auf dem ca.
Seite 23: Seitenairbag (Sips-Airbag)
• Bei einem Seitenaufprall wird ein Großteil der Volvo empfiehlt Ihnen, ausschließlich Aufprallstärke von SIPS (Side Impact Protec- von Volvo genehmigte Bezüge zu ver- wenden. Andere Bezüge können die tion System) auf Träger, Säulen, Boden, Dach Fahrersitz, Linkslenker. Funktion der Seitenairbags beeinträch- und andere Teile der Fahrzeugkarosserie über-...
Seite 24 01 Sicherheit Seitenairbag (SIPS-Airbag) Das SIPS-Airbag-System besteht aus Seiten- airbags und Sensoren. Bei einem ausreichend starken Aufprall reagieren die Sensoren und der Seitenairbag wird aufgeblasen. Der Airbag wird zwischen dem Insassen und der Türver- kleidung aufgeblasen, so dass der Stoß für den Insassen im Moment des Aufpralls gedämpft wird.
Seite 25: Kopf-/Schulterairbag (Ic)
Keine Gegenstände an Dachhimmel, Tür- säulen oder Seitenverkleidungen des Fahr- zeugs festschrauben oder montieren. Die beabsichtigte Schutzwirkung kann ande- renfalls verloren gehen. Volvo empfiehlt Ihnen, ausschließlich zur Montage in diesen Bereichen genehmigte Volvo-Originalteile zu montieren. Der Kopf-/Schulterairbag IC (Inflatable Curtain) ergänzt das vorhandene SIPS-System und die...
Seite 26: Schutz Vor Schleudertrauma - Whips
Weise wird die Gefahr eines Schleuder- traumas verringert. WARNUNG Nehmen Sie Änderungen oder Reparaturen an Sitz oder WHIPS-System niemals eigen- Keine Gegenstände auf dem Boden hinter dem händig vor. Volvo empfiehlt Ihnen, sich an Fahrer-/Beifahrersitz ablegen. eine Volvo-Vertragswerkstatt zu wenden.
Seite 27 B. bei einem Heckaufprall, muss und der Rückenlehne des Vordersitzes ein- das WHIPS-System überprüft werden. geklemmt ist. Immer sicherstellen, dass die Volvo empfiehlt Ihnen, es von einer Volvo- Funktion des WHIPS-Systems nicht blo- Vertragswerkstatt überprüfen zu lassen. ckiert wird.
Seite 28: Aktivierung
WARNUNG mit ausgelösten Airbags fahren. System Aktivierung Niemals mit ausgelösten Airbags fahren. Die • Volvo empfiehlt Ihnen, den Austausch von ausgelösten Airbags können die Lenkung Komponenten im Sicherheitssystem des Gurtstraffer Vorder- Bei einem Frontal- des Fahrzeugs erschweren. Auch andere Fahrzeugs einer Volvo-Vertragswerkstatt...
Seite 29: Sicherheitsmodus
Sicherheitsstatus ver- Startversuch setzt wurde. Es muss geborgen werden. Zuerst überprüfen, dass kein Kraftstoff aus Volvo empfiehlt, das Fahrzeug in eine Volvo- dem Fahrzeug ausgetreten ist. Es darf kein Vertragswerkstatt überführen zu lassen. Kraftstoffgeruch vorhanden sein.
Seite 30: Kinder Müssen Gut Und Sicher Sitzen
Beifahrersitz sitzt, ernsthaft verletzt werden. eines Insassen mitfahren lassen. Volvo bietet Produkte für die Kindersicherheit, Die Kindersicherheitsprodukte von Volvo sind die speziell von Volvo für Ihr Fahrzeug entwi- WARNUNG speziell auf Ihr Fahrzeug abgestimmt. Volvo ckelt und erprobt wurden. Kinder niemals im Kindersitz oder auf dem...
Seite 31 01 Sicherheit Kindersicherheit Aufkleber Airbag WARNUNG Sitzkissen/Kindersitze mit Stahlbügeln oder andere Konstruktionen, die an der Entriege- lungstaste des Gurtschlosses anliegen kön- nen, dürfen nicht verwendet werden, da diese eine unbeabsichtigte Öffnung des Gurtschlosses herbeiführen können. Aufkleber an der Schmalseite des Armaturen- Der obere Teil des Kindersitzes darf nicht bretts auf der Beifahrerseite.
Seite 32: Vordersitz
Empfohlene Kindersitze Gewicht/Alter Vordersitz Äußerer Sitzplatz Fond Mittlerer Sitzplatz Fond Gruppe 0 Volvo-Kindersitz – rückwärts gerichte- Volvo-Kindersitz – rückwärts gerichte- ter Kindersitz, Befestigung mit Sicher- ter Kindersitz, Befestigung mit Sicher- max. 10 kg heitsgurt des Fahrzeugs und Halte- heitsgurt des Fahrzeugs, Haltegurt (0–9 Monate)
Seite 33 Kindersicherheit Gewicht/Alter Vordersitz Äußerer Sitzplatz Fond Mittlerer Sitzplatz Fond Gruppe 1 Volvo-Kindersitz – rückwärts gerichte- Volvo-Kindersitz – rückwärts gerichte- ter Kindersitz, Befestigung mit Sicher- ter Kindersitz, Befestigung mit Sicher- 9–18 kg heitsgurt des Fahrzeugs und Halte- heitsgurt des Fahrzeugs, Haltegurt (9-36 Monate) gurt.
Seite 34 Volvo-Sitzkissen mit Rückenlehne. Typengenehmigung: E1 04301198 Typengenehmigung: E1 04301198 Typengenehmigung: E1 04301198 Integriertes 2-Stufen-Sitzkissen von Volvo – optional ab Werk erhältlich. Typengenehmigung: E5 04189 Integrierte Zwei-Stufen-Sitzkissen* heitsgurt sind sie für Kinder mit einem Gewicht zwischen 15 und 36 kg und einer Körpergröße zwischen 95 und 140 cm zugelassen.
Seite 35 Verriegeln nach hinten gegen die Rückenlehne drücken. Stufe 2 WARNUNG Volvo empfiehlt Ihnen, die Reparatur oder den Austausch ausschließlich von einer Volvo-Vertragswerkstatt ausführen zu las- sen. Nehmen Sie keine Änderungen oder Ergänzungen am Sitzkissen vor. Wenn ein integriertes Sitzkissen starker Belastung ausgesetzt war, wie z.
Seite 36: Kindersicherung Fondtüren
01 Sicherheit Kindersicherheit Den Griff nach vorn ziehen, um das Kissen ACHTUNG ACHTUNG zu lösen. Das Sitzkissen kann nicht von Stufe 2 in Beim Umklappen der Rückenlehne hinten Stufe 1 bewegt werden. Es muss zunächst muss zunächst das Sitzkissen herunterge- in die Ausgangsstellung zurückgestellt wer- klappt werden.
Seite 37 Aus diesem Grund kön- gerichteter Kindersitz ACHTUNG nen nicht alle Kindersitze auf allen Sitzplätzen Volvo empfiehlt Ihnen, sich für Empfehlun- in sämtlichen Fahrzeugmodellen montiert wer- Rückwärts gerichteter Baby- gen von Volvo in Bezug auf ISOFIX-Kinder- den. sitz sitze an einen Volvo-Vertragshändler zu wenden.
Seite 38: Isofix-Kindersitztypen
Babysitz rückwärts gerich- max. 10 kg (0–9 Mon.) Babysitz rückwärts gerich- max. 13 kg (0–12 Mon.) – Kindersitz rückwärts gerich- 9–18 kg (9–36 Mon.) – Kindersitz vorwärts gerich- 9–18 kg (9–36 Mon.) Volvo empfiehlt rückwärts gerichtete Kindersitze für diese Gruppe.
Seite 39: Obere Befestigungspunkte Für Kindersitze
Die Haltegurte des Kindersitzes sind stets Die oberen Befestigungspunkte sind haupt- unter den hinteren Kopfstützen zu verlegen, sächlich für vorwärts gerichtete Kindersitze bevor sie am Befestigungspunkt befestigt vorgesehen. Volvo empfiehlt, für kleine Kinder werden. so lange wie möglich rückwärts gerichtete Kin- dersitze zu benutzen.
Seite 40 01 Sicherheit...
Seite 41 Transponderschlüssel/Schlüsselblatt............. 42 Geheimverriegelung*................47 Batteriewechsel Transponderschlüssel/PCC*........49 Keyless Drive*..................51 Verriegelung/Entriegelung............... 54 Kindersicherung..................59 Alarmanlage*................... 60 Option/Zubehör, für weitere Informationen siehe „Einführung“.
Seite 42 S C H L Ö S S E R U N D A L A R M A N L A G E...
Seite 43: 02 Schlösser Und Alarmanlage
Wenn das Fahrzeug mit dem Transponder- Transponderschlüssel zur Verfügung stehen. eine Volvo-Vertragswerkstatt wird empfohlen. schlüssel verriegelt oder entriegelt wird, wird Die verbleibenden Transponderschlüssel müs- sen dann zu einer Volvo-Vertragswerkstatt durch Blinksignale der Fahrzeugblinker ange- WARNUNG zeigt, dass die Verriegelung/Entriegelung kor- gebracht werden. Als vorbeugende Diebstahl- Wenn sich Kinder im Fahrzeug befinden: rekt ausgeführt wurde:...
Seite 44: Mitteilung
Entriegelung Wegfahrsperre Fehler an der Trans- Automat. Beleuchtung ponderschlüssel- Mot. erneut anl. Heckklappe funktion während des Starts. Wenn Panikfunktion der Fehler weiterhin vorhanden ist, wird Ihnen empfohlen, sich an eine Volvo- Vertragswerkstatt wenden. Zum Starten des Fahrzeugs siehe Seite 104.
Seite 45 02 Schlösser und Alarmanlage Transponderschlüssel/Schlüsselblatt gedrückt wird, werden Blinker und Signalhorn Entriegelung – Entriegelt die Türen und des Fahrzeugs aktiviert. die Heckklappe, während gleichzeitig die Alarmanlage deaktiviert wird. Diese Funktion kann mit derselben Taste deak- tiviert werden, nachdem sie mindestens Die Funktion kann von der gleichzeitigen Ent- 5 Sekunden aktiviert war.
Seite 46: Außerhalb Der Reichweite Des Pcc
(sowie nach 7 Sekunden und nach Auf- leuchten der Beleuchtung des PCC), an eine Reichweite Werkstatt wenden – eine Volvo-Vertrags- werkstatt wird empfohlen. Die Verriegelungsfunktionen des PCC haben eine Reichweite von bis zu 20 m vom Fahrzeug.
Seite 47: Abnehmbares Schlüsselblatt
02 Schlösser und Alarmanlage Transponderschlüssel/Schlüsselblatt Abnehmbares Schlüsselblatt Schlüsselblatt einsetzen ACHTUNG Das Schlüsselblatt wieder vorsichtig in den Mit dem abnehmbaren Schlüsselblatt des Wenn bei der Verwendung der Informati- Transponderschlüssel einsetzen, um es nicht Transponderschlüssels kann: onstaste keine Anzeigelampe aufleuchtet, zu beschädigen. kann dies darauf zurückzuführen sein, dass •...
Seite 48: Geheimverriegelung
02 Schlösser und Alarmanlage Geheimverriegelung* Geheimverriegelung Die Funktion Geheimverriegelung ist für Situa- Aktivierung/Deaktivierung tionen gedacht, in denen das Fahrzeug zur Wartung oder einem Parkdienst eines Hotels o. Ä. übergeben wird. Das Handschuhfach ist hierbei verriegelt und das Schloss der Heck- klappe ist von der Zentralverriegelung getrennt.
Seite 49 02 Schlösser und Alarmanlage Geheimverriegelung* • Die Deaktivierung erfolgt in umgekehrter Reihenfolge. Für Informationen zur alleinigen Verriegelung des Handschuhfachs siehe Seite 55. Option/Zubehör, für weitere Informationen siehe „Einführung“.
Seite 50: Batterie Auswechseln
02 Schlösser und Alarmanlage Batteriewechsel Transponderschlüssel/PCC* Batterie auswechseln WICHTIG Die Batterien sollten ausgewechselt werden, Berührung der neuen Batterien und ihrer wenn: Kontaktflächen mit den Fingern vermeiden, da sich dadurch die Funktion der Batterien • das Informationssymbol aufleuchtet und verschlechtern kann. Schlüsselbatt.
Seite 51 02 Schlösser und Alarmanlage Batteriewechsel Transponderschlüssel/PCC* Zusammensetzen 1. Den Transponderschlüssel zusammendrü- cken. 2. Den Transponderschlüssel mit dem Schlitz nach oben halten und das Schlüsselblatt in den Schlitz stecken. 3. Leicht auf das Schlüsselblatt drücken. Sobald das Schlüsselblatt eingerastet ist, ist ein Klicken ist zu hören. WICHTIG Sicherstellen, dass die alten Batterien auf umweltschonende Weise entsorgt werden.
Seite 52: Keyless Drive
02 Schlösser und Alarmanlage Keyless Drive* Keyless Drive (nur PCC) Personen, die eine Tür verriegeln oder entrie- Sollte jedoch in das Fahrzeug eingebrochen, geln möchten, den PCC dabei haben müssen. die Tür geöffnet und der PCC gefunden wer- Schlüsselloses Verriegelungs- und Eine Tür kann nicht verriegelt bzw.
Seite 53: Antennenplatzierung
02 Schlösser und Alarmanlage Keyless Drive* Antennenplatzierung Verriegelung ACHTUNG Die Türen und die Heckklappe verriegeln. Dazu Bei der Entriegelung mit Schlüsselblatt wird den Verriegelungsknopf an einem der Türgriffe die Alarmanlage ausgelöst. Zur Deaktivie- außen drücken. rung siehe Seite 61. Alle Türen und die Heckklappe müssen geschlossen sein, bevor das Fahrzeug verrie- Schlüsselspeicher –...
Seite 54 02 Schlösser und Alarmanlage Keyless Drive* WARNUNG Personen mit implantiertem Herzschrittma- cher sollten einen Mindestabstand zu den Antennen des Keyless-Systems von 22 cm einhalten, um Störungen zwischen dem Herzschrittmacher und dem Keyless-Sys- tem auszuschließen. Option/Zubehör, für weitere Informationen siehe „Einführung“.
Seite 55: Verriegelung/Entriegelung
02 Schlösser und Alarmanlage Verriegelung/Entriegelung Von außen Von innen Verriegelung Nach dem Schließen der Vordertüren die Zent- Mit dem Transponderschlüssel können sämtli- ralverriegelungstaste drücken. Ein langer che Türen und die Heckklappe gleichzeitig ver- riegelt/entriegelt werden. Bei der Verriegelung Druck (mindestens 4 Sekunden) schließt auch werden die Verriegelungsknöpfe der Türen und alle Seitenscheiben und das Schiebedach* die Türgriffe verriegelt, wodurch auch ein Öff-...
Seite 56 02 Schlösser und Alarmanlage Verriegelung/Entriegelung Handschuhfach Für Informationen zur Geheimverriegelung Wenn das Fahrzeug mit Alarmanlage ausge- siehe Seite 47. stattet ist*, erlischt die Alarmanzeige am Arma- turenbrett. Dadurch wird angezeigt, dass nicht das komplette Fahrzeug durch die Alarman- Heckklappe lage geschützt ist. Die Neigungs- und Bewe- gungssensoren der Alarmanlage und die Sen- soren zum Öffnen der Heckklappe werden automatisch deaktiviert.
Seite 57: Elektrisch Betätigte Heckklappe
02 Schlösser und Alarmanlage Verriegelung/Entriegelung Zum Entriegeln und Öffnen* der Heckklappe. Klemmschutz WICHTIG Wenn etwas mit ausreichend großem Wider- Auf die Taste des Schalterfelds Beleuch- Bei der elektrischen Betätigung auf die stand die Heckklappe am Öffnen/Schließen tung (1) drücken. Deckenhöhe achten. Die Heckklappe nicht hindert, wird der Klemmschutz aktiviert.
Seite 58: Autoeinstellungen
02 Schlösser und Alarmanlage Verriegelung/Entriegelung • Auf die Taste des Schalterfelds Beleuch- Heckklappe öffnen Vorübergehende Deaktivierung tung für die Heckklappe drücken Die Heckklappe kann auf drei Weisen geöffnet werden, zwei davon mit die- • Auf die Taste des Transponderschlüssels ser Taste: für die Heckklappe drücken •...
Seite 59 02 Schlösser und Alarmanlage Verriegelung/Entriegelung Reduzierter Schutz heitsverriegelung und die Bewegungs- wählen. und Neigungssensoren der Alarman- Einmal aktivieren wählen. lage wieder eingeschaltet. > Im Display am Armaturenbrett erscheint Wenn das Verriegelungssystem nicht ver- Reduz. Schutz Siehe die Mitteilung ändert werden soll Handbuch und beim Verriegeln des Fahrzeugs wird die Sicherheitsverriege-...
Seite 60: Manuelle Sicherung Der Türen Hinten
02 Schlösser und Alarmanlage Kindersicherung Manuelle Sicherung der Türen hinten Elektrische Verriegelung Türen und Fenster hinten* Der Regler für die Kindersicherung befindet sich an der Hinterkante der Fondtüren und ist Wenn die elektrische Kindersicherung aktiviert nur zugänglich, wenn die jeweilige Tür geöffnet ist, können: ist.
Seite 61: Alarmanlage
Fehler in der Alarmanlage auf- der Alarmanlage schnell (bis der Transpon- tritt. In diesem Fall an eine Werkstatt wenden – derschlüssel in das Zündschloss einge- eine Volvo-Vertragswerkstatt wird empfohlen. führt und Schlüsselstellung I erreicht wird) – die Alarmanlage war ausgelöst. Alarmanlage aktivieren Auf die Verriegelungstaste des Transpon- derschlüssels drücken.
Seite 62: Sonstige Alarmfunktionen
02 Schlösser und Alarmanlage Alarmanlage* • Eine Sirene ertönt für 30 Sekunden. Die Reduzierte Alarmstufe Alarmanlage deaktivieren Sirene hat eine eigene Batterie, die unab- Auf die Entriegelungstaste des Transpon- hängig von der Startbatterie funktioniert. derschlüssels drücken. • Alle Blinker blinken 5 Minuten lang oder bis Ausgelöste Alarmanlage ausschalten die Alarmanlage deaktiviert wurde.
Seite 63 02 Schlösser und Alarmanlage Alarmanlage* führliche Beschreibung des Menüsystems Alarmschutz 5. Die Alarmanlage durch Entriegelung mit an. Damit sind die Bewe- siehe Seite 128). gungs- und Neigungssensoren und die dem Transponderschlüssel deaktivieren. Sicherheitsverriegelung wieder einge- Reduzierter Schutz wählen. Test der Alarmanlagensensoren in den schaltet.
Seite 64 02 Schlösser und Alarmanlage Alarmanlage* > Eine Sirene ertönt und sämtliche Blinker blinken. 5. Die Alarmanlage durch Entriegelung mit dem Transponderschlüssel deaktivieren. Option/Zubehör, für weitere Informationen siehe „Einführung“.
Seite 65 Instrumente und Regler................66 Schlüsselstellungen................75 Sitze......................77 Lenkrad....................82 Beleuchtung.................... 83 Wisch- und Waschanlage............... 93 Fenster und Rückspiegel................ 96 Kompass*....................101 Elektrisch verstellbares Schiebedach*..........102 Anlassen des Motors................104 Anlassen des Motors – Flexifuel............106 Anlassen des Motors – externe Batterie..........108 Getriebe....................
Seite 66 F A H R E R U M G E B U N G...
Seite 67: 03 Fahrerumgebung
03 Fahrerumgebung Instrumente und Regler Instrumentenübersicht Linkslenker.
Seite 68: Funktion
03 Fahrerumgebung Instrumente und Regler Funktion Seite Funktion Seite Menübenutzung und Mit- Schalt-/Wählhebel teilungsverwaltung, Blin- 87, 131, Regler für aktives Fahr- ker, Fern-/Abblendlicht, werk (Four-C)* Bordcomputer Wisch- und Waschanlage 93, 94 Tempomat 171, 173 Lenkradeinstellung Signalhorn, Airbag 18, 82 Feststellbremse* Kombinationsinstrument 69, 73 Motorhaubenöffner...
Seite 69 03 Fahrerumgebung Instrumente und Regler Rechtslenker.
Seite 70: Informationsdisplays
03 Fahrerumgebung Instrumente und Regler Informationsdisplays Funktion Seite Funktion Seite Warnblinkanlage Feststellbremse Zündschloss Lenkradeinstellung Start-/Stopptaste Menübenutzung und Mit- teilungsverwaltung, Blin- 87, 131, Tempomat 171, 173 ker, Fern-/Abblendlicht, Bordcomputer Kombinationsinstrument 69, 73 Regler für aktives Fahr- Signalhorn, Airbag 18, 82 werk (Four-C)* Schalt-/Wählhebel Informationsdisplays.
Seite 71: Kontroll-, Informations- Und Warnsymbole
03 Fahrerumgebung Instrumente und Regler Messinstrumente Kontroll-, Informations- und Wenn der Motor nicht startet oder die Funkti- Warnsymbole onskontrolle in Schlüsselstellung II ausgeführt wird, erlöschen sämtliche Symbole nach 5 Sekunden mit Ausnahme des Symbols für Fehler in der Abgasreinigungsanlage des Fahr- zeugs und des Symbols für niedrigen Öldruck.
Seite 72 03 Fahrerumgebung Instrumente und Regler Werkstatt. Volvo empfiehlt Ihnen, sich an symbol kann auch in Kombination mit anderen Symbol Bedeutung eine Volvo-Vertragswerkstatt zu wenden. Symbolen aufleuchten. Fernlicht ein Nebelschlussleuchte ACHTUNG Dieses Symbol leuchtet, wenn die Nebel- schlussleuchte eingeschaltet ist. Linker Blinker...
Seite 73 Dieses Symbol leuchtet konstant, wenn die getreten ist. Wenden Sie sich an eine Werk- Feststellbremse angezogen ist. Bei der elektri- statt. Volvo empfiehlt Ihnen, sich an eine Volvo- schen Feststellbremse blinkt das Symbol beim Vertragswerkstatt zu wenden. Anziehen und leuchtet anschließend konstant.
Seite 74: Kontrolle - Türen Nicht Geschlossen
Mitteilung im Display ausführen. Der Bremsflüssigkeitsverlust muss von Die Mitteilung mit der READ-Taste einer Werkstatt überprüft werden. Volvo löschen. empfiehlt Ihnen, sich an eine Volvo-Ver- tragswerkstatt zu wenden. Kontrolle – Türen nicht geschlossen Sollte eine der Türen, die Motorhaube oder die...
Seite 75 03 Fahrerumgebung Instrumente und Regler Uhr und Einstellregler. Regler zum Stellen der Uhr. Informationsdisplay mit Uhrzeitanzeige. Den Regler im/gegen den Uhrzeigersinn dre- hen, um die Zeit einzustellen. Die eingestellte Zeit wird im Informationsdisplay angezeigt. Die Uhr kann vorübergehend durch ein Symbol ersetzt werden, wenn eine Mitteilung angezeigt wird, siehe Seite 131.
Seite 76: Transponderschlüssel Einführen Und Abziehen
03 Fahrerumgebung Schlüsselstellungen Transponderschlüssel einführen und Schlüsselstellung 0 WICHTIG abziehen Den Transponderschlüssel in das Zündschloss Fremdartige Gegenstände im Zündschloss stecken und leicht auf ihn drücken. Der Schlüs- können die Funktion gefährden oder das sel wird in das Schloss hineingezogen. Schloss zerstören. Den Transponderschlüssel nicht verkehrt Schlüsselstellung I herum hineindrücken –...
Seite 77 03 Fahrerumgebung Schlüsselstellungen Abschleppen Stel- Funktion Für wichtige Informationen zum Transponder- lung schlüssel beim Abschleppen siehe Seite 243. Kilometerzähler, Uhr und Tempe- raturanzeige werden eingeschal- tet. Das Lenkschloss ist deakti- viert. Die Stereoanlage kann ver- wendet werden. Schiebedach*, Fensterheber, 12- V-Steckdose im Fahrzeuginnen- raum, RTI*, Telefon*, Gebläse, ECC und Scheibenwischer kön-...
Seite 78: Vordersitze
03 Fahrerumgebung Sitze Vordersitze Die Sperren auf der Rückseite der Rücken- WARNUNG lehne beim Umklappen hochziehen. Den Fahrersitz vor der Fahrt einstellen, nie- 4. Den Sitz so weit nach vorn schieben, bis mals während der Fahrt. Sicherstellen, dass die Kopfstütze unter dem Handschuhfach der Sitz verriegelt ist.
Seite 79: Einstellung Speichern
03 Fahrerumgebung Sitze 2. Die Taste zum Speichern einer Einstellung Elektrisch verstellbarer Sitz* Vorbereitungen gedrückt halten und gleichzeitig eine der Der Sitz kann eine Zeitlang nach Entriegelung Speichertasten drücken. der Tür mit dem Transponderschlüssel und ohne Schlüssel im Zündschloss eingestellt Gespeicherte Einstellung verwenden werden.
Seite 80 03 Fahrerumgebung Sitze Wenn das Fahrzeug mit demselben Transpon- Rücksitz Notstopp derschlüssel entriegelt und die Fahrertür geöff- Sollte der Sitz versehentlich in Bewegung gera- Kopfstütze mittlerer Sitzplatz hinten net wird, nehmen der Fahrersitz und die ten, auf eine der Tasten drücken, um den Sitz Außenspiegel automatisch die im Schlüssel- anzuhalten.
Seite 81 03 Fahrerumgebung Sitze Äußere Kopfstütze Fond manuell ACHTUNG umklappen Es kann erforderlich sein, die Vordersitze nach vorn zu schieben und/oder die Rückenlehnen hochzustellen, damit die hinteren Rückenlehnen vollständig vorge- klappt werden können. • Die linke Rückenlehne kann separat umge- klappt werden. •...
Seite 82 03 Fahrerumgebung Sitze ACHTUNG Die rote Anzeige darf nicht mehr sichtbar sein, wenn die Rückenlehne in die aufrechte Position zurückgeklappt ist. Die Rücken- lehne ist nicht gesichert, wenn die rote Anzeige weiterhin zu sehen ist. WARNUNG Sicherstellen, dass die Rückenlehnen und Kopfstützen im Fond nach dem Hochklap- pen ordentlich eingerastet sind.
Seite 83: Lenkrad
03 Fahrerumgebung Lenkrad Einstellung Signalhorn WARNUNG Das Lenkrad vor dem Losfahren einstellen und fixieren. Bei der geschwindigkeitsabhängigen Servo- lenkung* kann die Lenkkraftstufe eingestellt werden, siehe Seite 170. Tastenfelder* Einstellung des Lenkrads. Signalhorn. Hebel – Lösen des Lenkrads Zum Hupen auf die Lenkradmitte drücken. Mögliche Lenkradstellungen Das Lenkrad ist höhen- und tiefenverstellbar: 1.
Seite 84: Schalterfeld Beleuchtung
03 Fahrerumgebung Beleuchtung Schalterfeld Beleuchtung Die Displaybeleuchtung wird automatisch bei Fern-/Abblendlicht Dunkelheit gedämpft. Die Empfindlichkeit wird mit dem Daumenrad eingestellt. Die Stärke der Instrumentenbeleuchtung wird mit dem Daumenrad eingestellt. Leuchtweitenregelung Scheinwerfer Bei Beladung des Fahrzeugs ändert sich die Höheneinstellung des Scheinwerferlichts, was zu einer Blendung des Gegenverkehrs führen kann.
Seite 85 03 Fahrerumgebung Beleuchtung lung von einer Werkstatt deaktiviert werden. Active Bending Lights (ABL)* Stel- Bedeutung Volvo empfiehlt Ihnen, sich an eine Volvo-Ver- lung tragswerkstatt zu wenden. Automatisches*/ausgeschalte- In der Stellung wird das Abblendlicht tes Abblendlicht. Nur Licht- immer automatisch aktiviert, wenn der Motor hupe.
Seite 86 Mitteilung Bremsleuchten, um die Aufmerksamkeit der weiterhin Verkehrsteilnehmer hinter dem Fahrzeug zu angezeigt erwecken. wird. Volvo Das System wird aktiviert, wenn ABS länger als empfiehlt 0,5 Sekunden verwendet wird oder bei einem Ihnen, sich scharfen Bremsmanöver, jedoch nur bei an eine Geschwindigkeiten über 50 km/h.
Seite 87 03 Fahrerumgebung Beleuchtung Nebelscheinwerfer* Nebelschlussleuchte ACHTUNG Die Bestimmungen für die Benutzung der Nebelschlussleuchte unterscheiden sich von Land zu Land. Warnblinkanlage Taste für Nebelscheinwerfer. Taste für Nebelschlussleuchte. Die Nebelscheinwerfer können zusammen mit Die Nebelschlussleuchte besteht aus einer dem Fern-/Abblendlicht oder mit den Lampe hinten und kann nur in Kombination mit Positionsleuchten/dem Standlicht eingeschal- dem Fern-/Abblendlicht oder den Nebel-...
Seite 88: Beleuchtung Im Innenraum
03 Fahrerumgebung Beleuchtung • matisch beim erneuten Anfahren oder beim Der Hebel bleibt in seiner Stellung stehen und der Motor abgestellt wurde und der Trans- ponderschlüssel in Stellung 0 steht Eindrücken der Taste ausgeschaltet. wird von Hand oder automatisch durch die Lenkradbewegung zurückbewegt.
Seite 89: Neutralstellung
03 Fahrerumgebung Beleuchtung Die Innenbeleuchtung wird für die Dauer von Funktion wird auf dieselbe Weise wie die Handschuhfachbeleuchtung 30 Sekunden eingeschaltet, wenn: Lichthupe aktiviert, siehe Seite 83. Die Handschuhfachbeleuchtung wird beim Öffnen oder Schließen des Handschuhfachs • das Fahrzeug mit dem Transponder- 3.
Seite 90: Lichtmuster Einstellen
03 Fahrerumgebung Beleuchtung Automat. Beleuchtung eingestellt werden. Dual-Xenon- und aktive Dual-Xenon- Zur Beschreibung des Menüsystems siehe Scheinwerfer* Seite 128. Lichtmuster einstellen Lichtmuster Rechtsverkehr. Das Lichtmuster der Scheinwerfer kann von Regler zur Einstellung des Lichtmusters. Rechts- auf Linksverkehr umgestellt werden, um zu verhindern, dass entgegenkommender Normalstellung –...
Seite 91 03 Fahrerumgebung Beleuchtung 2. Die Schablonen auf ein selbstklebendes, Beispiel 1 wasserdichtes Material übertragen und Wenn ein in Schweden geliefertes Fahrzeug in ausschneiden. England gefahren werden soll, müssen die Scheinwerfer auf die angepasste Stellung 3. Von der Designlinie auf dem Scheinwerfer- umgestellt werden, siehe vorherige Abbildung.
Seite 92: Positionierung Der Schablonen
03 Fahrerumgebung Beleuchtung Positionierung der Schablonen Obere Reihe: Abdeckung Linkslenker, Schablonen A und B. Untere Reihe: Abdeckung Rechtslenker, Schablonen C und D.
Seite 93 03 Fahrerumgebung Beleuchtung Schablonen für Halogenscheinwerfer...
Seite 94: Wisch- Und Waschanlage
03 Fahrerumgebung Wisch- und Waschanlage auf der Windschutzscheibe erfasst, aktiviert. Scheibenwischer Intervallbetrieb Die Empfindlichkeit des Regensensors lässt Das Daumenrad verwenden, um im sich mit dem Daumenrad einstellen. Intervallbetrieb die Anzahl der Wisch- vorgänge pro Zeiteinheit einzustellen. Wenn der Regensensor aktiviert ist, werden eine Lampe in der Taste eingeschaltet und das Ununterbrochenes Wischen Regensensorsymbol...
Seite 95: Reinigung Der Scheinwerfer Und Der Scheiben
03 Fahrerumgebung Wisch- und Waschanlage Reinigung der Scheinwerfer und der Deaktivieren ACHTUNG Scheiben Den Regensensor ausschalten. Dazu auf die Die Scheinwerfer werden einzeln nachei- Taste drücken oder den Hebel in ein nander gewaschen. anderes Wischprogramm nach unten bewe- gen. Beheizte Waschdüsen* Der Regensensor wird automatisch deaktiviert, Die Waschdüsen werden automatisch bei wenn der Schlüssel aus dem Zündschloss...
Seite 96 Heckscheibenwischer in den Intervall- betrieb über. Die Funktion wird deaktiviert, sobald der Rückwärtsgang ausgekuppelt wird. Diese Funktion (Intervallbetrieb bei Rückwärtsfahrt) kann ausgeschaltet werden. Wenden Sie sich an eine Werkstatt. Volvo empfiehlt Ihnen, sich an eine Volvo-Vertragswerkstatt zu wenden.
Seite 97: Fenster Und Rückspiegel
03 Fahrerumgebung Fenster und Rückspiegel Allgemeines Fensterheber Wärmereflektierende Windschutzscheibe* Laminiertes Glas Das verstärkte Glas verbessert den Einbruchschutz und die Geräusch- isolierung im Fahrzeuginnenraum. Die Windschutzscheibe und sonstige Scheiben* sind aus laminiertem Glas. Wasser- und schmutzabweisende Oberflächenschicht* Die Scheiben sind mit einer Oberflä- chenschicht versehen, die die Sicht bei schlechten Witterungsverhältnissen ver- Bedienfeld in der Fahrertür.
Seite 98 03 Fahrerumgebung Fenster und Rückspiegel Mit dem Bedienfeld in der Fahrertür können alle Betätigung ohne Automatik WARNUNG Fensterheber betätigt werden. Mit den Bedien- Einen der Schalter leicht nach oben/unten Auch bei Benutzung des Transponder- feldern an den übrigen Türen können nur die bewegen.
Seite 99: Außenspiegel
03 Fahrerumgebung Fenster und Rückspiegel um die Scheibe in ihre Endstellung hoch- Einstellung Speicherung der Position* zufahren. 1. Auf die Taste L für den linken Rückspiegel Die Positionen der Rückspiegel werden im Schlüsselspeicher gespeichert, wenn das oder R für den rechten Rückspiegel drü- 2.
Seite 100: Heckscheiben- Und Außenspiegelheizung
03 Fahrerumgebung Fenster und Rückspiegel oder die Wegbeleuchtung gewählt wurde, Die Enteisung kann unter Klimaeinstellungen Automatisches Einklappen beim siehe Seite 88. Heiz. Heckscheibe gewählt werden. Verriegeln Wenn das Fahrzeug mit dem Transponder- oder wählen. Zur Beschreibung des schlüssel verriegelt/entriegelt wird, werden die Menüsystems siehe Seite 128.
Seite 101 03 Fahrerumgebung Fenster und Rückspiegel 2. Sie kehren zur normalen Stellung zurück, indem Sie den Hebel zur Windschutz- scheibe bewegen. Automatische Abblendung* Wenn starkes Licht von hinten auf den Rück- spiegel trifft, wird dieser automatisch abge- blendet. Der Regler ist an Spiegeln mit auto- matischer Abblendfunktion nicht vorhanden.
Seite 102: Handhabung
03 Fahrerumgebung Kompass* Handhabung Kalibrierung Auswahl der Zone Der Kompass muss ggf. kalibriert werden, um eine korrekte Anzeige zu liefern. Wenn eine Kalibrierung erforderlich ist, erscheint im Dis- play des Spiegels. 1. Das Fahrzeug auf einer großen, offenen Fläche, die frei von Stahlkonstruktionen und Hochspannungsleitungen ist, anhal- ten.
Seite 103: Elektrisch Verstellbares Schiebedach
03 Fahrerumgebung Elektrisch verstellbares Schiebedach* Allgemeines Öffnen WARNUNG Um das Schiebedach vollständig zu öffnen, Der Schiebedachschalter befindet sich am Wenn sich Kinder im Fahrzeug befinden: den Regler nach hinten in die Stellung für auto- Dachhimmel. Das Schiebedach kann vertikal Stets den Strom zum Schiebedach unter- matisches Öffnen ziehen und loslassen.
Seite 104 03 Fahrerumgebung Elektrisch verstellbares Schiebedach* Schiebedach mit Transponderschlüssel Sonnenblende Zum Schiebedach gehört auch eine innere, oder Zentralverriegelungstaste manuell verstellbare Sonnenblende. Wenn das schließen Schiebedach geöffnet wird, wird die Sonnen- blende automatisch nach hinten geführt. Den Griff festhalten und die Sonnenblende nach vorn schieben, um sie zu schließen.
Seite 105: Anlassen Des Motors
03 Fahrerumgebung Anlassen des Motors Benzin- und Dieselmotoren 2. Das Kupplungspedal ganz durchdrücken WARNUNG (In Fahrzeugen mit Automatikgetriebe: Das Den Transponderschlüssel niemals wäh- Bremspedal drücken.) rend der Fahrt oder beim Abschleppen des 3. Auf die START/STOP ENGINE-Taste drü- Fahrzeugs vom Zündschloss abziehen. Das Lenkschloss kann aktiviert werden, cken und sie dann loslassen.
Seite 106 03 Fahrerumgebung Anlassen des Motors ACHTUNG Damit der Motor angelassen werden kann, muss sich einer der Transponderschlüssel des Fahrzeugs mit "Keyless Drive"*-Funk- tion im Fahrzeuginnenraum oder im Lade- raum befinden. Motor abstellen Zum Abstellen des Motors: Auf START/STOP ENGINE drücken. Wenn das Fahrzeug mit Automatikgetriebe ausgestattet ist und der Wählhebel nicht in Stellung P steht oder das Fahrzeug rollt: Zwei-...
Seite 107: Anlassen Des Motors - Flexifuel
Motorheizung eingeschaltet sein. Bei suche nicht anspringt, wird Ihnen empfoh- Für weitere Informationen über den Flexifuel- –20 °C sollte die Heizung ca. drei Stunden lang len, sich an eine Volvo-Vertragswerkstatt zu Kraftstoff Bioethanol E 85 siehe Seite 225 und verwendet werden. wenden.
Seite 108 03 Fahrerumgebung Anlassen des Motors – Flexifuel Kraftstoffadaption Wenn der Kraftstofftank mit Benzin gefüllt wird, nachdem das Fahrzeug mit Bioethanol E85 gefahren wurde (oder umgekehrt), kann der Motor eine Zeitlang etwas ungleichmäßig lau- fen. Daher ist es wichtig, dass sich der Motor an die neue Kraftstoffmischung „gewöhnen“...
Seite 109: Anlassen Des Motors - Externe Batterie
03 Fahrerumgebung Anlassen des Motors – externe Batterie Starthilfe 4. Das rote Startkabel an den Pluspol 10. Den Motor des Fahrzeugs anlassen, des- sen Batterie entladen ist. Die Anschlüsse Starthilfebatterie anschließen. während des Startversuchs nicht berüh- 5. Die Clips an der vorderen Abdeckung der ren.
Seite 110: Getriebe
03 Fahrerumgebung Getriebe Handschaltgetriebe – 5-Gang-Getriebe Handschaltgetriebe – 6-Gang-Getriebe Rückwärtsgangsperre – 5-Gang- Getriebe • • Das Kupplungspedal bei jedem Schaltvor- Das Kupplungspedal bei jedem Schaltvor- gang ganz durchdrücken. Die Rückwärtsgangsperre erschwert es, bei gang ganz durchdrücken. normaler Geradeausfahrt versehentlich den •...
Seite 111: Automatikgetriebe Geartronic
03 Fahrerumgebung Getriebe Automatikgetriebe Geartronic Rückwärtsgangsperre – 6-Gang- WICHTIG Getriebe Beim Einlegen der Stellung P muss das Fahrzeug stillstehen. Rückwärtsgang (R) Beim Einlegen der Stellung R muss das Fahr- zeug stillstehen. Neutralstellung (N) Kein Gang eingelegt und der Motor kann ange- lassen werden.
Seite 112 03 Fahrerumgebung Getriebe je nach gerade eingelegtem Gang eine der Zif- 3. Die Bremse loslassen und vorsichtig Gas Geartronic – Sportstellung (S) geben. fern – angezeigt, siehe Seite 69. Das Sportprogramm sorgt für ein sportlicheres Fahrverhalten und lässt höhere Drehzahlen in In der Winterstellung des Getriebes fährt das Den Hebel zu + (Plus) nach vorn drücken, um den Gängen zu.
Seite 113 03 Fahrerumgebung Getriebe noch versuchen, einen Schaltvorgang dieser durchgedrückt werden, bevor der Wählhebel Automatische Wählhebelsperre Art bei hohen Motordrehzahlen vorzunehmen, aus Stellung N in eine andere Gangstellung Das Automatikgetriebe verfügt über spezielle wird dieser nicht ausgeführt – der ursprüngli- bewegt werden kann, siehe Seite 75. Sicherheitssysteme: che Gang bleibt eingelegt.
Seite 114 03 Fahrerumgebung Getriebe Textmitteilung und Maßnahme In bestimmten Situationen kann das Display eine Mitteilung anzeigen, während gleichzeitig ein Symbol aufleuchtet. Symbol Display Fahreigenschaften Maßnahme Schwierigkeiten, eine gleichmäßige Das Getriebe ist überhitzt. Das Fahrzeug Getriebe heiß bremsen Geschwindigkeit mit konstanter Motor- mit der Fahrbremse stillhalten.
Seite 115: Allradantrieb - Awd (All Wheel Drive)
03 Fahrerumgebung Allradantrieb – AWD (All Wheel Drive)* Der Allradantrieb ist immer eingeschaltet Fahrzeuge mit Allradantrieb werden von allen vier Rädern gleichzeitig angetrieben. Die Kraft wird automatisch auf die Vorder- und Hinterräder verteilt. Ein elektronisch gesteuer- tes Schaltsystem verteilt die Kraft an das Räderpaar, das zum aktuellen Zeitpunkt die beste Traktion hat.
Seite 116: Allgemeines
03 Fahrerumgebung Fahrbremse Allgemeines Antiblockiersystem Notbremsverstärkung Das Fahrzeug ist mit ABS (Anti-lock Braking Die Notbremsverstärkung EBA (Emergency Das Fahrzeug ist mit zwei Bremskreisen aus- System) ausgerüstet, das verhindert, dass die Brake Assistance) hilft dabei, die Bremskraft zu gestattet. Bei Störung eines Bremskreises Räder beim Bremsen blockiert werden.
Seite 117 Behälter niedrig sein, Brems- zur Überprüfung der Bremsanlage bis zur flüssigkeit auffüllen und den nächsten Werkstatt weiterfahren – eine Grund für den Bremsflüssig- Volvo-Vertragswerkstatt wird empfohlen. keitsverlust überprüfen lassen. Wenn der Füllstand der Bremsflüssigkeit Leuchtet beim Anlassen des unter dem MIN-Stand im Bremsflüssig- keitsbehälter liegt, sollte das Fahrzeug erst...
Seite 118: Funktion
03 Fahrerumgebung Hill Descent Control (HDC) Die Funktion arbeitet nur im 1. Gang und im Allgemeines WARNUNG Rückwärtsgang. Für Automatikgetriebe gilt, HDC kann mit einer automatischen Motor- Da HDC nicht in allen Situationen funktio- dass Schaltstellung 1 gewählt sein muss. Dies bremse verglichen werden.
Seite 119 03 Fahrerumgebung Hill Descent Control (HDC) • mit der Ein-/Aus-Taste auf der Mittelkon- sole • wenn bei Handschaltgetriebe ein höherer Gang als 1 gewählt wird • wenn bei Automatikgetriebe ein höherer Gang als 1 gewählt oder der Wählhebel in Stellung D bewegt wird. Die Funktion kann jederzeit ausgeschaltet wer- den.
Seite 120: Feststellbremse, Elektrisch
03 Fahrerumgebung Feststellbremse Feststellbremse, elektrisch sich das Fahrzeug bewegt. Wenn der Schalter Anziehen der Feststellbremse losgelassen oder das Gaspedal durchgedrückt Eine elektrische Feststellbremse hat dieselben wird, wird der Bremsvorgang unterbrochen. Anwendungsbereiche wie eine manuelle Fest- stellbremse, z. B. beim Anfahren an einer Stei- ACHTUNG gung.
Seite 121 Gas geben. gelöst werden. Dazu anstelle des Bremspe- Das blinkende Symbol zeigt an, dals das Kupplungspedal durchdrücken. ACHTUNG Volvo empfiehlt, das Bremspedal zu ver- dass die Feststellbremse ange- wenden. zogen wird. Sollte das Symbol Aus Sicherheitsgründen wird die Feststell- bremse nur automatisch gelöst, wenn der...
Seite 122: Feststellbremse Nicht Betätigt
– Ein Fehler ist aufgetreten. Wenden Sie sich an eine Werk- statt, wenn die Mitteilung weiterhin angezeigt wird – eine Volvo-Werkstatt wird empfohlen. Wenn das Fahrzeug vor Behebung des Fehlers geparkt werden muss, müssen die Räder wie beim Parken an einer Steigung gedreht werden und der Schalt-/Wählhebel muss sich im 1.
Seite 123: Homelink
03 Fahrerumgebung HomeLink * Allgemeines Die Original-Fernbedienungen können selbst- ACHTUNG verständlich parallel mit HomeLink verwendet HomeLink funktioniert nicht, wenn das werden. Fahrzeug von außen verriegelt ist. Heben Sie die Original-Fernbedienungen für WARNUNG zukünftige Programmiervorgänge (z. B. Stellen Sie bei der Betätigung eines Gara- beim Erwerb eines anderen Fahrzeugs) auf.
Seite 124 03 Fahrerumgebung HomeLink * in den Programmiermodus versetzt wurde schlossen. Das Garagentor, Grund- 7. Die programmierte HomeLink -Taste drü- stückstor o. Ä. muss nun beim Drücken und zur Programmierung bereit ist. cken, während die Programmiertaste wei- der programmierten HomeLink -Taste terhin blinkt, ca.
Seite 125 03 Fahrerumgebung HomeLink * 3. Die Taste auf der Original-Fernbedienung nicht aktiviert. Mit der Programmierung > HomeLink ist nun in den sog. Lernmo- wie unten beschrieben fortfahren. drücken. Die Anzeigelampe beginnt zu dus versetzt und für eine neue Program- blinken. Sobald das Blinksignal von einem mierung bereit, siehe Seite 122.
Seite 126 03 Fahrerumgebung...
Seite 127 Menübenutzung und Mitteilungsverwaltung......... 128 Klimaanlage................... 134 Kraftstoffbetriebene Motor- und Innenraumheizung*......142 Kraftstoffbetriebene Zusatzheizung*............. 146 Stereoanlage..................147 RSE - Rücksitz-Entertainment-System - Doppelbildschirm* ....161 Bordcomputer..................166 DSTC – Stabilitäts- und Traktionskontrolle........... 168 Anpassung der Fahreigenschaften............170 Tempomat*.................... 171 Adaptiver Tempomat*................173 Abstandskontrolle.................
Seite 128 F A H R K O M F O R T...
Seite 129: 04 Fahrkomfort
04 Fahrkomfort Menübenutzung und Mitteilungsverwaltung Mittelkonsole EXIT führt in der Menüstruktur um einen Suchpfade Schritt zurück. Mit einem langen Druck Bestimmte Funktionen sind direkt über die Einige Funktionen werden von der Mittelkon- wird das Menüsystem verlassen. Funktionstasten zugänglich, andere können sole über das Menüsystem oder über das Tas- über das Menüsystem erreicht werden.
Seite 130: Hauptmenü
04 Fahrkomfort Menübenutzung und Mitteilungsverwaltung wenn gerade diese Tonquelle aktiv ist, siehe Klimaeinstellungen Erweiterte Einstellungen Seite 148. Automatisches Gebläse Audioeinstellungen Folgende Menüoptionen sind im Hauptmenü Luftumwälz-Timer Hauptmenü DAB* enthalten: Heiz. Heckscheibe CD-Hauptmenü Auto-Schlüsselspeicher Klima zurücksetzen Zufällige Auswahl Sitz- & Spiegelpositionen* AM-Hauptmenü...
Seite 131 04 Fahrkomfort Menübenutzung und Mitteilungsverwaltung USB-Hauptmenü Telefon ändern Eintastenwahl USB-Einstellungen Telefon entfernen Nachrichten Nachrichten Car Blutooth-info Lesen TP (Verkehrsinfos) Telefoneinstellungen Neue schreiben Gesprächsoptionen Nachrichteneinstellungen Audioeinstellungen Klänge und Lautstärke Nachricht löschen Titelinformationen Tel.-Buch synchronis. Gesprächsoptionen iPod-Hauptmenü Hauptmenü eingebautes Telefon Meine Nummer senden iPod-Einstellungen Anrufverzeichnis Anklopfen...
Seite 132: Mitteilung
04 Fahrkomfort Menübenutzung und Mitteilungsverwaltung Kombinationsinstrument von der Schlüsselstellung abhängig, siehe Mitteilung Seite 75. Wenn eine Mitteilung vorhanden ist, muss sie mit READ bestätigt werden, damit die Menüs angezeigt werden. Menüübersicht Bis Tank leer Durch.-Verbrauch Akt. Verbrauch Durch.-Geschw. Lane departure warning Kalibrierung Reifendrucküb.* Informationsdisplay und Bedienfeld für die Menü- Textmitteilung im Informationsdisplay.
Seite 133 Volvo-Vertrags- beschädigte Teile nicht zuvor aktivierte Funktion wiederaufgenom- werkstatt überprüfen zu ab. Volvo empfiehlt men werden kann. lassen. Ihnen, sich für die War- tung an eine Volvo-Ver- Mitteilung Bedeutung Siehe Hand- Lesen Sie die Betriebs- tragswerkstatt zu wen- anleitung. buch den.
Seite 134: Bedeutung
Mitteilung erlischt Getriebe heiß Kritischer Fehler. Das Fahrzeug sofort auf Sicher anhalten sichere Weise anhalten. Volvo empfiehlt Ihnen, sich an eine Volvo-Ver- tragswerkstatt zu wen- den. Vorübergeh. Eine Funktion wurde vorübergehend ausge- schaltet und wird auto- matisch während der Fahrt oder nach einem Neustart zurückgestellt.
Seite 135: Klimaanlage
Lassen Sie Fehlersuche und Reparatur der Kli- serie des Fahrzeugs einwirken, berücksichtigt. maanlage nur von dazu befugten Werkstätten Beschlag auf der Scheibeninnenseite ausführen. Volvo empfiehlt Ihnen, sich an eine Ein Sonnensensor* im System erfasst, auf wel- Um Beschlag auf der Scheibeninnenseite zu Volvo-Vertragswerkstatt zu wenden.
Seite 136 Die Grundeinstellung von drei Funktionen der • Das Luftqualitätssystem IAQS ist ein voll- Den Filter gemäß der Empfehlung des Volvo- Klimaanlage kann über die Mittelkonsole geän- automatisches System, das die Luft im Serviceprogramms auswechseln. Wird das...
Seite 137: Luftverteilung
04 Fahrkomfort Klimaanlage Luftverteilung Belüftungsdüsen im Armaturenbrett Belüftungsdüsen in Türsäulen Geöffnet Geschlossen Die einströmende Luft wird über 20 verschiedene Belüftungsdüsen im Fahr- Geschlossen Geöffnet zeuginnenraum verteilt. Seitliche Verstellung des Luftstroms Seitliche Verstellung des Luftstroms Im AUTO-Modus* erfolgt die Luftverteilung vollkommen automatisch. Höhenverstellung des Luftstroms Höhenverstellung des Luftstroms Bei Bedarf kann sie auch manuell gesteuert...
Seite 138: Handhabung
04 Fahrkomfort Klimaanlage • Klimaanlage Max. Entfroster Komfortstufe III: Für den höchsten Effekt einmal auf die Taste drücken – drei Lam- Umluftfunktion/Luftqualitätssystem Elektronische Klimatisierung, ECC pen leuchten. • Komfortstufe II: Für einen niedrigeren Temperaturregelung, links Effekt zweimal auf die Taste drücken – zwei Lampen leuchten.
Seite 139 04 Fahrkomfort Klimaanlage AUTOM. Gebläse deaktiviert. Im Display erscheint WARNUNG KLIMA Mit dem Drehregler wird die Die elektrische Sitzheizung darf nicht von Gebläsegeschwindigkeit Die Gebläsegeschwindigkeit in der Automatik- Personen verwendet werden, die aufgrund erhöht oder gesenkt. Die eines Gefühlsausfalls Schwierigkeiten stellung kann in folgendem Menü...
Seite 140 04 Fahrkomfort Klimaanlage • die Klimaanlage wird automatisch einge- Timer ACHTUNG schaltet Bei aktivierter Timerfunktion verlässt die Die Heiz- oder Kühlleistung kann nicht Anlage manuell die aktivierte Umluftstellung • die Umluftfunktion und das Luftqualitäts- beschleunigt werden, indem eine höhere/ nach einiger Zeit. Der Zeitraum ist abhängig system werden automatisch ausgeschal- niedrigere Temperatur als die gewünschte tet.
Seite 141: Aktivierung Von Umluftfunktion/Luftqualitätssensor
04 Fahrkomfort Klimaanlage denn, dies ist zur Kühlung bei warmen Aktivierung von Umluftfunktion/ Aktivierung der Umluftfunktion Temperaturen erforderlich. Zwischen Umluft ein/aus Luftqualitätssensor umschalten. Dazu mehrmals • Zwischen den drei Funktio- Die rechte orangefarbene Lampe leuchtet auf die Taste drücken. Die nen umschalten.
Seite 142 04 Fahrkomfort Klimaanlage Luftverteilungstabelle Luftverteilung Verwendung wie Luftverteilung Verwendung wie folgt folgt Luft strömt zu den Schei- schnelles Entfernen von Luft strömt zum Boden für angenehme Tempera- ben. Ein Teil der Luft Eis und Beschlag. und zu den Scheiben. Ein turen im Innenraum und strömt aus den Belüf- Teil der Luft strömt aus...
Seite 143: Kraftstoffbetriebene Motor- Und Innenraumheizung
04 Fahrkomfort Kraftstoffbetriebene Motor- und Innenraumheizung* Kraftstoffbetriebene Heizung Tanken Batterie und Kraftstoff Falls die Batterie zu schwach oder der Kraft- Allgemeines über Standheizungen WARNING! ACHTUNG! stoffstand zu niedrig ist, wird die Standheizung AVERTISSEMENT! Die Standheizung heizt Motor und Innenraum automatisch ausgeschaltet und im Informati- und kann direkt oder mit Timer eingeschaltet onsdisplay wird eine Mitteilung angezeigt.
Seite 144: Reset-Taste
Reparatur an eine erforderl. schloss abgezo- Werkstatt. Volvo gen wird. Daumenrad empfiehlt Ihnen, Heizung Die Heizung wurde sich an eine Volvo- RESET-Taste von der Fahrzeug- Vertragswerkstatt Für weitere Informationen zu Informationsdis- elektronik ausge- Niedr. zu wenden. play und READ, siehe Seite 131.
Seite 145: Direktstart Und Unmittelbarer Heizungsstopp
04 Fahrkomfort Kraftstoffbetriebene Motor- und Innenraumheizung* Direktstart und unmittelbarer Einstellung des Timers programmiert werden, der mit dem Daumen- Heizungsstopp rad zugänglich ist. Mit dem Timer wird der Zeitpunkt angegeben, 1. Mit dem Daumenrad zu Direktstart zu dem das Fahrzeug benutzt werden und auf- Die alternative Zeit wird wie für Timer gewärmt sein soll.
Seite 146 04 Fahrkomfort Kraftstoffbetriebene Motor- und Innenraumheizung* ACHTUNG Wenn die Uhrzeit geändert wird, wird eine ggf. vorhandene Programmierung des Timers gelöscht. Option/Zubehör, für weitere Informationen siehe „Einführung“.
Seite 147: Kraftstoffbetriebene Zusatzheizung
04 Fahrkomfort Kraftstoffbetriebene Zusatzheizung* Zusatzheizung (Dieselmotor) ACHTUNG Bei aktivierter Zusatzheizung kann Rauch am rechten Radkasten austreten. Dies ist vollkommen normal. Automodus oder Deaktivierung Die Zusatzheizung kann – falls erwünscht – bei kurzen Fahrstrecken ausgeschaltet werden. 1. Mit dem Daumenrad zu Zusatzheizung Auto blättern.
Seite 148: Allgemeines
04 Fahrkomfort Stereoanlage Allgemeines Bedientafel in der Mittelkonsole ACHTUNG Die Stereoanlage kann mit verschiedenem Bedientafel mit Kopfhöreranschluss* Den Transponderschlüssel vom Zünd- optionalen Zubehör ausgerüstet werden und schloss abziehen, wenn die Stereoanlage hat eines der folgenden drei Grundlevels: bei abgestelltem Motor verwendet wird. Tastenfeld im Lenkrad* Dadurch wird die unnötige Entladung der •...
Seite 149: Hintere Bedientafel Mit Kopfhöreranschluss
04 Fahrkomfort Stereoanlage gespult oder der nächste verfügbare Radi- Audiofunktionen Aktivieren/deaktivieren osender gesucht. Die Bedientafel wird mit MODE aktiviert. Sie wird mit einem langen Druck auf MODE oder durch Abstellen des Motors deaktiviert. Hintere Bedientafel mit Kopfhöreranschluss Blättern/Suchen vorwärts und rückwärts Zur bestmöglichen Klangwiedergabe werden Mit einem kurzen Druck auf (2) wird zwischen Kopfhörer mit einer Impedanz zwischen...
Seite 150 04 Fahrkomfort Stereoanlage Ausgleichsstufe kann auf Niedrig, Mittel und Die Einstellung erfolgt durch Drehen am Reg- Hoch eingestellt werden. Das Niveau unter ler. Audioeinstellungen Autom. Lautstärke ACHTUNG wählen. MENU drücken, um zu den Audioeinstel- Lautstärke externer Tonquellen lungen zu gelangen. Für weitere Informatio- An den AUX-Eingang kann z.
Seite 151 04 Fahrkomfort Stereoanlage 1. Zu Audioeinstellungen sind nur dafür vorgesehen, die Soundwieder- Anschluss mit der MODE-Taste wählen: blättern und Equalizer vorn oder Equalizer hinten gabe an den persönlichen Geschmack des 1. Wenn gewählt wird, wird Gerät Hörers anzupassen. wählen. verbinden im Display angezeigt.
Seite 152: Usb-Speicher
04 Fahrkomfort Stereoanlage Tonquellen zu können, muss dieser auf Modus ACHTUNG Removable device/Mass Storage Device USB-Speicher Das System unterstützt die Wiedergabe von eingestellt sein. Um die Verwendung von USB-Speichern zu Musikdateien in den Dateiformaten MP3, iPod WMA und WAV. Es gibt jedoch auch Vari- erleichtern, sollte es vermieden werden, im anten dieser Dateiformate, die das System USB-Speicher andere Dateien als Musikda-...
Seite 153: Cd-Funktionen
04 Fahrkomfort Stereoanlage CD-Funktionen Wiedergabe starten (CD-Wechsler) Pause Der CD-Player wird durch einen Druck auf die Wenn die Lautstärke vollkommen herunterge- Taste CD gestartet. Wenn sich dabei bereits regelt wird, bleibt der CD-Spieler stehen. Der eine Musik-CD im Player befindet, wird die Spieler wird erneut gestartet, wenn die Laut- Wiedergabe automatisch gestartet.
Seite 154: Zufällige Auswahl
04 Fahrkomfort Stereoanlage gabe von Audiodateien wird mit ENTER Zufallsprinzip gewählten CD-Tracks/Audioda- CD-Wechsler gestartet. teien kann auf die gewohnte Weise gesprun- Wenn eine gewöhnliche Musik-CD wiederge- gen werden. geben wird unter Zufällige Auswahl Sobald die Wiedergabe einer Datei beendet ist, Einzelne CD oder Zufällige Auswahl...
Seite 155: Radiofunktionen
04 Fahrkomfort Stereoanlage Radiofunktionen Autom. Speichern Sendersuche, manuell Sobald nicht mehr im Dis- play angezeigt wird, ist der Speichervorgang 1. Frequenzband mit FM oder AM wählen. beendet. Das Radio wird in den Automodus 2. TUNING drehen. versetzt und im Display wird Auto angezeigt.
Seite 156 04 Fahrkomfort Stereoanlage ALARM! RDS-Funktionen Die Programmfunktionen ( ), Verkehrs- TP aktueller Sender/alle Sender info ( TP (Verkehrsinfos) ), Nachrichten RDS (Radio Data System) verknüpft FM-Sen- Das Radio kann für Verkehrsinformationen der in einem Netzwerk. Ein FM-Sender in Nachrichten ) und Programmtypen ( ausschließlich des eingestellten (aktuellen) einem solchen Netzwerk sendet Daten, mit (Programmtyp)
Seite 157 04 Fahrkomfort Stereoanlage viert ist. Die Funktion unterbricht für Pro- Aktivierung/Deaktivierung im FM-Modus Anzeige des Programmtyps grammtypen, die innerhalb eines RDS-Netz- Der Programmtyp des aktuellen Senders kann unter FM-Einstellungen Erweiterte werks eines eingestellten Senders gesendet im Display angezeigt werden. Einstellungen werden.
Seite 158: Erweiterte Einstellungen
04 Fahrkomfort Stereoanlage • Lokal – unterbricht nur, wenn der Sender Menüstruktur FM Klassik des Radiosenders in der Nähe ist. Andere Musik FM-Hauptmenü • Distanz – unterbricht, wenn der Sender FM-Einstellungen Wetter & Vorhersage des Radiosenders weit entfernt ist, auch wenn das Signal gestört ist.
Seite 159: Fm - Alle Zurücksetzen
04 Fahrkomfort Stereoanlage 1.5.3 Speicherung von Kanalgruppen Navigation über Listen Es gibt drei Typen von Grundlisten, die zur (Ensemble lernen) 1.5.4 Navigation verwendet werden können: Sobald das Fahrzeug ein neues Sendegebiet erreicht, kann eine Programmierung der im • Ensemble – Zeigt die programmierten Gebiet vorhandenen Kanalgruppen vorgenom- Lokal Kanalgruppen des Empfängers an.
Seite 160 04 Fahrkomfort Stereoanlage Es kann auch ein voreingestellter Kanal gespeicherten Sender werden mit den Sender- Nebenkanal gewählt werden oder DAB PTY über das Menü tasten gewählt. Sekundäre Komponenten werden oft als beendet werden. In bestimmten Fällen verlässt Nebenkanäle bezeichnet. Diese sind nicht per- Eine Voreinstellung enthält einen Kanal, aber das DAB-Radio den PTY-Modus bei Verbin- manent und können z.
Seite 161 04 Fahrkomfort Stereoanlage Menüstruktur DAB 4.17. Wetter & Vorhersage 6.3. UKW-Verkehr Hauptmenü DAB 4.18. Finanznachrichten 6.4. DAB-Band auswählen Ensemble auswählen 4.19 Kinder 6.4.1. Band III Service auswählen 4.20. Tatsachen 6.4.2. LBand Nebenkanal auswählen 4.21. Religion 6.4.3. LBand & Band III DAB PTY 4.22.
Seite 162: Allgemeines
04 Fahrkomfort RSE - Rücksitz-Entertainment-System - Doppelbildschirm* Allgemeines ACHTUNG Kanalsuche Management Das RSE-System und das Infotainmentsystem neuer Träger Bei längerer Benutzung (länger als 10 Minu- des Fahrzeugs können gleichzeitig verwendet ten) und abgestelltem Motor kann die Kapa- Träger hinzufügen werden. zität der Startbatterie des Fahrzeugs auf Frequenzinforma- einen so niedrigen Stand sinken, dass der...
Seite 163 04 Fahrkomfort RSE - Rücksitz-Entertainment-System - Doppelbildschirm* Hier wird das System auf die Werkseinstellun- CI Modul Kein CAM einge- Audio Modus Rechts gen zurückgestellt. setzt Links Systemeinstellung - CI-Modul-Infor- Ausblende-Zeit Zeitzoneneinstellung mation MEDIA MENU System-Einstellungen Die Menüs können Signalstärke 8–40 Sekunden lang Zeitzoneneinstell.
Seite 164 04 Fahrkomfort RSE - Rücksitz-Entertainment-System - Doppelbildschirm* Der Receiver befindet sich unter der Klappe im Vom Digitalreceiver unterstützte In den Verzeichnissen der Disc bewegen Laderaum 1. Die Disc einlegen. Formate Das TV-System unterstützt MPEG-2-Sendun- 1. Die Klappe im Laderaum öffnen. Der drücken.
Seite 165: General Setup
04 Fahrkomfort RSE - Rücksitz-Entertainment-System - Doppelbildschirm* System Pause Anschluss an den RSE-AUX-Anschluss Vom System unterstützte Formate. Die Disc mit anhalten und erneut starten. Audio- CD-DA, DVD-Audio Playback, for- MP3, WMA Die Disc mit anhalten. mate Video- DVD-Video, VCD, SVCD, Divx/ Erneut drücken, um die Disc aus- for-...
Seite 166: Batteriewechsel In Der Fernbedienung Und Den Drahtlosen Kopfhörern
04 Fahrkomfort RSE - Rücksitz-Entertainment-System - Doppelbildschirm* 1. Die Schraube losschrauben und den Bat- 3. Den Deckel anbringen und die Schraube DVX(R) teriedeckel lösen. festschrauben. REGISTRATION 2. Die beiden verbrauchten Batterien entfer- PREFERENCES TV TYPE ACHTUNG nen, die neuen Batterien gemäß den Symbolen im Batteriefach ausrichten und AUDIO Wenn das System für den Betrieb zu warm...
Seite 167: Bordcomputer
Zum Ändern der Einheitsangabe für Strecke und Geschwindigkeit an eine Werkstatt wen- Km Bis Tank leer den. Volvo empfiehlt Ihnen, sich an eine Volvo- Die Berechnung basiert auf dem Durch- Informationsdisplay und Regler. Vertragswerkstatt zu wenden. schnittsverbrauch der letzten 30 km und der READ - zur Bestätigung...
Seite 168 04 Fahrkomfort Bordcomputer ACHTUNG Es können fehlerhafte Berechnungen auf- treten, wenn die Fahrweise verändert wurde. Nullstellung Durch.-Geschw. oder Durch.- Verbrauch wählen. 2. RESET ca. 1 Sekunde lang gedrückt hal- ten, um die gewählte Funktion nullzustel- len. Wenn RESET mindestens 3 Sekunden lang gedrückt gehalten wird, werden Durchschnittsgeschwindigkeit und Durchschnittsverbrauch gleichzeitig nullgestellt.
Seite 169: Dstc - Stabilitäts- Und Traktionskontrolle
1. Das Daumenrad drehen, bis das zeigt wird, in eine Werkstatt fahren – eine DSTC DSTC EIN -Menü erscheint. bedeu- Volvo-Vertragswerkstatt wird empfohlen. tet, dass die Funktion des Systems unver- ändert ist. DSTC-Funktion AUS bedeutet, dass der Eingriff des Systems reduziert wird.
Seite 170 04 Fahrkomfort DSTC – Stabilitäts- und Traktionskontrolle Symbole im Kombinationsinstrument Wenn die Symbole gleich- zeitig angezeigt werden, die Mitteilung im Informationsdisplay lesen. Wenn das Symbol alleine erscheint, kann dies auf folgende Weise geschehen: • Wenn das Symbol blinkt, greift das System gerade ein.
Seite 171: Anpassung Der Fahreigenschaften
04 Fahrkomfort Anpassung der Fahreigenschaften Aktives Fahrwerk (Four-C)* Die Lenkkraft kann in drei Stufen eingestellt Handhabung werden. Sie können somit die Stufe wählen, die Das aktive Fahrwerk, Four-C (Continously Ihnen in Bezug auf Fahrbahngefühl oder Lenk- Controlled Chassis Concept), regelt die Eigen- empfindlichkeit am besten passt.
Seite 172: Handhabung
04 Fahrkomfort Tempomat* Handhabung (---) km/h zeigt an, dass sich der Tempo- ACHTUNG mat im Bereitschaftsmodus befindet. Wenn eine der Tasten des Tempomats län- ger als ca. eine Minute gedrückt wird, wird Der Tempomat wird anschließend mit oder der Tempomat ausgeschaltet. Um den aktiviert, woraufhin die aktuelle Geschwin- Tempomat anschließend zurückzusetzen, digkeit gespeichert und als eingestellte...
Seite 173 04 Fahrkomfort Tempomat* Nach der Deaktivierung geht der Tempomat in den Bereitschaftsmodus über und die zuletzt eingestellte Geschwindigkeit wird gespeichert. Eingestellte Geschwindigkeit wiederaufnehmen Wenn der Tempomat vorübergehend deakti- viert wurde, kann er erneut durch einen Druck aktiviert werden. Die Geschwindigkeit wird dann auf die zuvor eingestellte Geschwin- digkeit eingestellt.
Seite 174: Funktion
Tempomats darf nur von einer Werk- vermeidendes System. Der Fahrer muss den Fahrer auf längeren, geraden Straßen mit statt ausgeführt werden – eine Volvo-Ver- eingreifen, wenn das System ein vorausfah- gleichmäßigem Verkehrsfluss, wie z. B. auf tragswerkstatt wird empfohlen.
Seite 175 04 Fahrkomfort Adaptiver Tempomat* Der Tempomat strebt danach, dem voraus- Handhabung Warnlampe, Bremsen durch den Fahrer fahrenden Fahrzeug in der eigenen Spur in erforderlich einem eingestellten Zeitabstand zu folgen. Der adaptive Tempomat hat eine Bremsleis- Wenn der Radarsensor kein vorausfahrendes tung, die ca.
Seite 176: Tempomat Nicht Verfügbar
04 Fahrkomfort Adaptiver Tempomat* Es können fünf verschiedene Geschwindigkeit aktivieren und Einstellung der eingestellten Zeitabstände eingestellt wer- einstellen Geschwindigkeit den. Diese werden im Display Damit der Tempomat aktiviert werden kann, Im Aktivmodus wird die Geschwindigkeit mit als 1–5 horizontale Linien muss er zunächst mit der Taste in den einem langen oder kurzen Druck auf...
Seite 177 04 Fahrkomfort Adaptiver Tempomat* Traktionskontrolle (DSTC). Wenn eines dieser ACHTUNG ACHTUNG Systeme ausfällt, wird der Tempomat automa- Nur Zeitabstände verwenden, die gemäß Nachdem die Geschwindigkeit mit wie- tisch ausgeschaltet. den örtlichen Verkehrsbestimmungen deraufgenommen wurde, kann es zu einer Bei der automatischen Deaktivierung ertönt ein erlaubt sind.
Seite 178 04 Fahrkomfort Adaptiver Tempomat* ßere Fahrzeuge in derselben Fahrtrichtung Der Radarsensor hat ein begrenztes Sichtfeld. erfassen. In bestimmten Situationen kann er ein anderes Fahrzeug später als erwartet oder gar keine Durch eine Modifizierung des Radarsensors Fahrzeuge erfassen. kann seine Benutzung unzulässig werden. WARNUNG Zubehör oder andere Gegenstände wie z.
Seite 179 04 Fahrkomfort Adaptiver Tempomat* In Kurven kann der Radarsensor falsche Fehlersuche und Maßnahme Fahrzeuge erfassen oder ein erfasstes Wenn im Display die Mitteilung Radar gestört Fahrzeug „aus den Augen“ verlieren. Siehe Handbuch erscheint, sind die Radar- signale vom Radarsensor blockiert und Fahr- zeuge vor dem Fahrzeug können nicht erfasst werden.
Seite 180: Symbole Und Mitteilungen Im Display
04 Fahrkomfort Adaptiver Tempomat* Symbole und Mitteilungen im Display Symbol Mitteilung Bedeutung Bereitschaftsmodus oder Aktivmodus ohne erfasstes Fahrzeug. Aktivmodus mit erfasstem Fahrzeug, an das der Tempomat die Geschwindigkeit anpasst. Eingestellter Zeitabstand, während der Einstellung. Eingestellter Zeitabstand, nach der Einstellung. Für Tempomat Der Tempomat kann erst nach Aktivierung der Stabilitäts- und Traktionskontrolle (DSTC) aktiviert werden.
Seite 181 Schneematsch vor dem Radarsensor nicht erfassen. Mehr zu den Begrenzungen des Radarsensors siehe Seite 176. Tempomat Der Tempomat funktioniert nicht. Wart. erforderl. Es wird Ihnen empfohlen, sich an eine Volvo-Vertragswerkstatt zu wenden. Option/Zubehör, für weitere Informationen siehe „Einführung“.
Seite 182: Abstandskontrolle
04 Fahrkomfort Abstandskontrolle Allgemeines Die Abstandskontrolle ist bei Geschwindigkei- am Lenkrad. Der Zeitabstand wird mit ten über 30 km/h aktiv. Abstandskontrolle (Distance Alert) ist eine erhöht und mit verringert. Funktion, die über den Zeitabstand zum Fünf verschiedene Zeitab- WARNUNG vorausfahrenden Fahrzeug informiert. stände können gewählt und Die Abstandskontrolle zeigt lediglich den Die Abstandsinformation erfolgt lediglich für...
Seite 183 04 Fahrkomfort Abstandskontrolle Die Anzahl der Linien des Begrenzungen Warnlampe bei einem kürzeren Abstand als gewählten Zeitabstands wird dem eingestellten aufleuchtet oder dass die Die Funktion verwendet denselben Radarsen- während der Einstellung Warnung vorübergehend ausbleibt. sor wie der adaptive Tempomat und der Kolli- selbst und einige Sekunden sionswarner.
Seite 184 Lesen Sie über die Begrenzungen des Radarsensors siehe Seite 176 Collision warn. Wart. erfor- Die Abstandskontrolle sowie der Kollisionswarner und die Auto-Bremse sind vollkommen oder teil- weise außer Betrieb. derl. Wenden Sie sich an eine Werkstatt, wenn die Mitteilung weiterhin angezeigt wird – eine Volvo-Ver- tragswerkstatt wird empfohlen.
Seite 185: Kollisionswarner Mit Auto-Bremse
Fahrzeuge, die in dieselbe Richtung fahren wie onswarners darf nur von einer Werkstatt das eigene Fahrzeug. Wenn Gefahr für den ausgeführt werden – eine Volvo-Vertrags- Aufprall mit einem solchen Fahrzeug besteht, werkstatt wird empfohlen. werden Sie mit einer roten, blinkenden Warn- lampe und einem Warnton darauf aufmerksam gemacht.
Seite 186 04 Fahrkomfort Kollisionswarner mit Auto-Bremse* Handhabung Bremsunterstützung Warnabstand einstellen Wenn die Gefahr für einen Aufprall nach der Der Warnabstand regelt, bei welchem Abstand Einstellungen werden vom Display der Mittel- Aufprallwarnung weiter steigt, wird die Brems- die optische und die akustische Warnung aus- konsole über ein Menüsystem vorgenommen.
Seite 187 04 Fahrkomfort Kollisionswarner mit Auto-Bremse* Der Kollisionswarner verwendet denselben ACHTUNG ACHTUNG Radarsensor wie der adaptive Tempomat. Für Auch wenn der Warnabstand Groß einge- Das visuelle Warnsignal kann bei hoher weitere Informationen zum Radarsensor und Fahrzeuginnenraumtemperatur, die z. B. stellt wurde, können Warnungen in seinen Begrenzungen siehe Seite 176.
Seite 188 Seitenmarkierungen für Fahrspu- schutzscheibe und ter dem Kamerage- ren können die Funktion, bei der der Kamera- der Kamera ange- häuse an eine Werk- sammelt. statt – eine Volvo- Vertragswerkstatt wird empfohlen. Option/Zubehör, für weitere Informationen siehe „Einführung“.
Seite 189 04 Fahrkomfort Kollisionswarner mit Auto-Bremse* Symbole und Mitteilungen im Display Symbol Mitteilung Bedeutung CWS AUS Kollisionswarner ausgeschaltet. Wird angezeigt, wenn der Motor startet. Die Mitteilung erlischt nach ca. 5 Sekunden oder nach einem Druck auf die READ-Taste. Collision warn. nicht ver- Der Kollisionswarner kann nicht aktiviert werden.
Seite 190 Collision warn. Wart. erfor- Der Kollisionswarner und die Auto-Bremse sind vollkommen oder teilweise außer Betrieb. derl. Wenden Sie sich an eine Werkstatt, wenn die Mitteilung weiterhin angezeigt wird – eine Volvo-Ver- tragswerkstatt wird empfohlen. Option/Zubehör, für weitere Informationen siehe „Einführung“.
Seite 191: Driver Alert System - Dac
04 Fahrkomfort Driver Alert System – DAC* Einleitung Allgemeines zu Driver Alert Control – Das Ziel von DAC ist es, eine allmählich ver- schlechterte Fahrweise zu erfassen. Das Sys- Driver Alert System soll Fahrern helfen, deren tem ist in erster Linie für den Einsatz auf grö- Fahrweise sich verschlechtert oder die unbe- ßeren Straßen vorgesehen.
Seite 192 04 Fahrkomfort Driver Alert System – DAC* Handhabung Daumenrad. Das Rad drehen, bis im Dis- Wird das Fahrzeug unsicher gefahren, wird der play Driver Fahrer mit einem Tonsignal sowie mit der Text- Bestimmte Einstellungen werden vom Display Alert mitteilung Driver Alert Pause machen! erscheint.
Seite 193 Lesen Sie über die Begrenzungen des Kamerasensors, siehe Seite 186. Driver Alert Sys Wart. Das System ist außer Betrieb. erforderl. Wenden Sie sich an eine Werkstatt, wenn die Mitteilung weiterhin angezeigt wird – eine Volvo-Ver- tragswerkstatt wird empfohlen. Option/Zubehör, für weitere Informationen siehe „Einführung“.
Seite 194: Handhabung Und Funktion
04 Fahrkomfort Driver Alert System – LDW* Allgemeines zu Lane Departure Handhabung und Funktion Wenn die Kamera die Seitenmarkierungen der Warning – LDW Fahrbahn nicht mehr erfassen kann oder die Geschwindigkeit unter 60 km/h sinkt, geht die Funktion wieder in den Bereitschaftsmodus über und im Display erscheint Lane Depart Warn nicht verfügbar...
Seite 195: Lane Departure Warning Ein/Aus
04 Fahrkomfort Driver Alert System – LDW* ACHTUNG Der Fahrer wird jeweils nur einmal gewarnt, wenn die Räder eine Linie überfahren. Es erfolgt dementsprechend keine Warnung, wenn sich eine Linie zwischen den Rädern des Fahrzeugs befindet. Symbole und Mitteilungen im Display Symbol Mitteilung Bedeutung...
Seite 196: Persönliche Einstellungen
Lesen Sie über die Begrenzungen des Kamerasensors, siehe Seite 186. Das System ist außer Betrieb. Driver Alert Sys Wart. erforderl. Wenden Sie sich an eine Werkstatt, wenn die Mitteilung weiterhin angezeigt wird – eine Volvo-Ver- tragswerkstatt wird empfohlen. Persönliche Einstellungen Siehe Display der Mittelkonsole und dessen Menüsystem und dort zu...
Seite 197: Einparkhilfe
04 Fahrkomfort Einparkhilfe* Allgemeines Funktion Signal. Andere Töne der Stereoanlage werden automatisch heruntergeregelt. Die Einparkhilfe dient als Hilfe beim Einparken. Ein Tonsignal sowie Symbole auf dem Display der Stereoanlage zeigen den Abstand zu dem erfassten Hindernis an. Active Die Einparkhilfe gibt es in zwei Varianten: •...
Seite 198: Fehleranzeige
Lautspre- 10 km/h unterschreitet, wird das System Die Einparkhilfe hinten wird beim Ziehen chern. erneut aktiviert. eines Anhängers automatisch deaktiviert, wenn ein Volvo-Original-Anhängerkabel Einparkhilfe hinten ACHTUNG verwendet wird. Die Einparkhilfe vorn wird automatisch deaktiviert, wenn die Feststellbremse ange- Einparkhilfe vorn zogen wird.
Seite 199: Sensoren Reinigen
04 Fahrkomfort Einparkhilfe* WICHTIG Unter bestimmten Umständen kann das Einparkhilfesystem falsche Warnsignale abgeben. Diese werden von externen Ton- quellen verursacht, die mit denselben Ultra- schallfrequenzen arbeiten wie das Einpark- hilfesystem. Beispiele für solche Tonquellen sind Signal- hörner, nasse Reifen auf Asphalt, pneuma- tische Bremsen, Auspuffgeräusche von Motorrädern usw.
Seite 200: Allgemeines Über Blis
Die Reparatur der Komponenten des BLIS- Systems darf ausschließlich von einer lung, wenn eine Störung im System auftreten Werkstatt ausgeführt werden – eine Volvo- sollte. Sollten z. B. die Kameras des Systems Vertragswerkstatt wird empfohlen. blockiert sein, blinkt die BLIS-Anzeigelampe und eine Mitteilung erscheint im Informations- Option/Zubehör, für weitere Informationen siehe „Einführung“.
Seite 201 04 Fahrkomfort BLIS* – Blind Spot Information System Aktivieren/deaktivieren Wann funktioniert BLIS? Bei Dunkelheit reagiert das System auf die Scheinwerfer von den das Fahrzeug umgeben- Das System funktioniert, wenn das eigene den Fahrzeugen. Wenn die Scheinwerfer von Fahrzeug mit einer Geschwindigkeit über den das Fahrzeug umgebenden Fahrzeugen 10 km/h fährt.
Seite 202: Reinigung
BLIS-System aus „sehen“ schlechter beispielsweise bei kräf- BLIS-Kamera BLIS außer Betrieb. system AUS tigem Schneefall oder in dichtem Nebel. Wart. erforderl. Wenden Sie sich an eine Werkstatt – eine Volvo-Vertrags- werkstatt wird emp- fohlen. Option/Zubehör, für weitere Informationen siehe „Einführung“.
Seite 203 04 Fahrkomfort BLIS* – Blind Spot Information System Begrenzungen In bestimmten Situationen kann die BLIS- Anzeigelampe leuchten, obwohl sich kein anderes Fahrzeug im toten Winkel befindet. ACHTUNG Wenn die BLIS-Anzeigelampe vereinzelt leuchtet, obwohl sich kein anderes Fahr- zeug im toten Winkel befindet, bedeutet Schatten des eigenen Fahrzeugs auf einer großen, dies nicht, dass ein Fehler im System ent- hellen, ebenen Oberfläche, wie z.
Seite 204 04 Fahrkomfort BLIS* – Blind Spot Information System Option/Zubehör, für weitere Informationen siehe „Einführung“.
Seite 205: Komfort Im Innenraum
04 Fahrkomfort Komfort im Innenraum Ablagefächer...
Seite 206 04 Fahrkomfort Komfort im Innenraum Ablagefach in der Türverkleidung Tunnelkonsole tenanzünder glüht, springt die Taste wieder heraus. Nun den Zigarettenanzünder heraus- Ablagefach* Vorderkante der Vordersitze ziehen und die Zigarette mit der Heizspirale anzünden. Parkscheinhalter Handschuhfach Handschuhfach Ablagefach, Getränkehalter Kleiderhaken Getränkehalter* in der Armlehne, Fond Ablagefach Kleiderhaken Ablagefach (z.
Seite 207 Komfort im Innenraum Bodenmatten* 12-V-Steckdose Stromstärke beträgt 10 A. Der Transponder- schlüssel muss sich mindestens in Schlüssel- Volvo bietet Bodenmatten an, die speziell auf stellung I befinden, damit die Steckdose Strom Ihr Fahrzeug abgestimmt sind. liefern kann, siehe Seite 75. WARNUNG...
Seite 208 04 Fahrkomfort Komfort im Innenraum ACHTUNG Die Steckdose nicht bei abgestelltem Motor verwenden, da die Gefahr besteht, dass die Startbatterie des Fahrzeugs entladen wird.
Seite 209: Bluetooth-Freisprechvorrichtung
Nur bestimmte Mobiltelefone sind vollkom- chen, Löschen von eingegebenen Zeichen, men mit der Freisprechfunktion kompatibel. Unterbrechen der laufenden Funktion. Die- Volvo empfiehlt Ihnen, sich für Informatio- selbe Funktion ist über das Tastenfeld im nen zu kompatiblen Telefonen an einen Lenkrad zu erreichen.
Seite 210 04 Fahrkomfort Bluetooth-Freisprechvorrichtung* 4. Eines der Mobiltelefone im Display der Ste- Nach dem Anschluss erscheinen das Symbol Mobiltelefon anschließen reoanlage wählen. Der Anschluss eines Mobiltelefons erfolgt auf und der Bluetooth -Name des Mobiltele- unterschiedliche Weise, je nachdem, ob das fons im Display. Nun kann das Mobiltelefon 5.
Seite 211: Anrufverwaltung
04 Fahrkomfort Bluetooth-Freisprechvorrichtung* • rofon und dem Lautsprecher des Mobiltelefons Mikrofon stummschalten – das Mikrofon Lautstärke der Stereoanlage der Stereoanlage wird stummgeschaltet. fortgesetzt werden. Solange kein Gespräch läuft, wird die Laut- stärke der Stereoanlage wie gewöhnlich mit • Anruf an Handy weiterl. –...
Seite 212: Mehr Über Registrierung Und Anschluss
04 Fahrkomfort Bluetooth-Freisprechvorrichtung* manuellen Anschließen eines anderen Telefons Die Funktion unter Telefoneinstellungen ACHTUNG überzugehen, EXIT drücken. Tel.-Buch synchronis. deaktivieren. Das Klingelsignal des angeschlossenen Die Suche nach Kontakten wird nur im Mobiltelefons wird nicht ausgeschaltet, Manueller Anschluss Telefonbuch des angeschlossenen Mobil- wenn eines der eingebauten Signale der Wenn Sie ein anderes Mobiltelefon als das telefons vorgenommen.
Seite 213 04 Fahrkomfort Bluetooth-Freisprechvorrichtung* 1. Den Anfangsbuchstaben des gesuchten ACHTUNG Taste Funktion Kontakts eingeben und ENTER drücken Bestimmte Mobiltelefone zeigen die Liste oder einfach nur ENTER drücken. M N O 6 Ñ Ö Ò Ø über die zuletzt getätigten Anrufe in umge- 2.
Seite 214: Eingebautes Telefon
Das Gespräch mit EXIT oder durch Auflegen Lassen Sie Servicearbeiten an der Telefonan- Ein/aus des Telefonhörers beenden. lage von einer Werkstatt ausführen. Volvo Das Telefon mit einem kurzen Druck auf empfiehlt Ihnen, sich an eine Volvo-Vertrags- PHONE einschalten. Falls erforderlich PIN- Eingehender Anruf werkstatt zu wenden.
Seite 215: Während Eines Laufenden Gesprächs
04 Fahrkomfort Eingebautes Telefon* Hörer klingelt, muss der Anruf mit ENTER Während eines laufenden Gesprächs Vertraulicher Modus angenommen werden. Im vertraulichen Modus wird das Mikrofon Während des laufenden Gesprächs MENU deaktiviert, siehe Seite 213. oder ENTER drücken, um in das Gesprächs- Gespräch mit EXIT oder durch Auflegen des menü...
Seite 216: Sonstige Funktionen Und Einstellungen
04 Fahrkomfort Eingebautes Telefon* Die Ruftonlautstärke wird unter Löschen 2. Zu einer Mitteilung blättern und ENTER Anschließend zu blättern und ENTER drücken. drücken. Telefoneinstellungen Klänge und Lautstärke Ruftonlautstärke geregelt. Mit 3. Der Text der Nachricht wird im Display Sämtliche Kontakte unter Telefonbuch angezeigt.
Seite 217: Sim-Karte Einsetzen
04 Fahrkomfort Eingebautes Telefon* • SMSC-Nummer – Gibt die Nummer der Karte in einem anderen Telefon verwendet IMEI-Nummer SMS-Nachrichtenzentrale an, die die wird, muss der Code manuell eingegeben wer- Um das Telefon zu sperren, muss dem Netz- Nachrichten versenden soll. den.
Seite 218 04 Fahrkomfort Eingebautes Telefon* Sicherstellen, dass das Telefon deaktiviert ist. Den SIM-Kartenhalter im Handschuh- fach herausziehen. Die SIM-Karte mit der Metallseite nach oben in den Halter einlegen und die Hülle am SIM-Kartenhalter anbringen. Den SIM-Kartenhalter wieder einsetzen. Option/Zubehör, für weitere Informationen siehe „Einführung“.
Seite 219 Empfehlungen für die Fahrt..............220 Tanken....................223 Kraftstoff....................224 Beladung....................228 Laderaum....................232 Warndreieck*..................236 Fahren mit Anhänger................237 Abschleppen und Transport..............243 Option/Zubehör, für weitere Informationen siehe „Einführung“.
Seite 220 W Ä H R E N D D E R F A H R T...
Seite 221: 05 Während Der Fahrt
Belastung los- Motorwärmers und der Anhängerzugvorrich- Das Fahrzeug aus dem Wasser ziehen und fahren. tung nach Fahrten durch Wasser und Schlamm in eine Werkstatt überführen – eine Volvo- Vertragswerkstatt wird empfohlen. Gefahr • Ein kalter Motor verbraucht mehr Kraftstoff säubern.
Seite 222 05 Während der Fahrt Empfehlungen für die Fahrt Batterie nicht überbelasten Vor längeren Fahrten ACHTUNG • Die Fahrzeugbatterie wird durch die verschie- Überprüfen, ob der Motor ordnungsgemäß Es ist normal, dass der Motorlüfter eine Zeit- funktioniert und der Kraftstoffverbrauch denen Funktionen unterschiedlich stark belas- lang nach dem Abstellen des Motors weiter normal ist.
Seite 223 Kapazität der Batterie durch die Kälte. • Scheibenwaschflüssigkeit verwenden, um Eisbildung im Scheibenwaschflüssigkeits- behälter zu vermeiden. Für die bestmögliche Traktion empfiehlt Volvo bei Schnee- oder Glättegefahr Winterreifen an allen vier Rädern. ACHTUNG In bestimmten Ländern ist die Verwendung von Winterreifen gesetzlich vorgeschrieben.
Seite 224: Tanken
05 Während der Fahrt Tanken Tanken Tankverschluss öffnen/schließen Kraftstofftankklappe manuell öffnen Kraftstofftankklappe öffnen/schließen WARNING! ACHTUNG! AVERTISSEMENT! Bei hohen Außentemperaturen kann ein Über- Die Kraftstofftankklappe kann von Hand geöff- druck im Tank entstehen. Den Verschluss in net werden, wenn das elektrische Öffnen vom Die Kraftstofftankklappe mit der Taste im diesem Fall langsam öffnen.
Seite 225: Kraftstoff
Keinen Kraftstoff mit einer schlechteren als der Benzin muss die Norm EN 228 erfüllen. Die Auf dem Boden verschütteter Kraftstoff in den Empfehlungen von Volvo angegebenen meisten Motoren können mit Kraftstoff mit den kann sich entzünden. Qualität verwenden, da sich dies negativ auf Oktanzahlen 95 und 98 ROZ gefahren werden.
Seite 226 05 Während der Fahrt Kraftstoff Die Kanalwände sind mit einer Schicht aus Pla- Bioethanol E85 Diesel tin, Rhodium und Palladium versehen. Diese Die Kraftstoffanlage oder deren Komponenten Diesel muss die Norm EN 590 oder JIS K2204 Metalle haben eine Katalysatorwirkung, d. h. nicht modifizieren und keine Komponenten erfüllen.
Seite 227: Regenerierung Bei Kalter Witterung
Durchschnittsgeschwindigkeit kann sie etwas Volvo und führen zu erhöhtem Verschleiß Kraftstoff ausgeschieden, das anderenfalls länger dauern. Während der Regenerierung und Motorschäden, die nicht von der Volvo- Motorstörungen verursachen kann. erhöht sich der Kraftstoffverbrauch etwas. Garantie abgedeckt sind. Der Kraftstofffilter ist gemäß den im Service-...
Seite 228: Kraftstoffverbrauch Und Kohlendioxidausstoß
05 Während der Fahrt Kraftstoff straße oder auf der Autobahn – bis der Motor fluss auf den Kraftstoffverbrauch des Fahr- seine normale Betriebstemperatur erreicht. zeugs. Das Fahrzeug sollte dann Der Kraftstoffverbrauch steigt und die Leis- ca. weitere 20 Minuten lang gefahren werden. tungsabgabe wird reduziert, wenn mit Kraft- Nach Beendigung der Regenerierung wird die stoff mit einer Oktanzahl von 91ROZ gefahren...
Seite 229: Beladung
05 Während der Fahrt Beladung Allgemeines WARNUNG WARNUNG Die Gesamtzuladung ist vom Leergewicht des Ein Gegenstand mit einem Gewicht von Ladegüter müssen grundsätzlich sicher ver- Fahrzeugs abhängig. Die Gesamtzuladung des 20 kg entspricht im Falle eines Frontalauf- zurrt werden. Bei starkem Abbremsen Fahrzeugs reduziert sich um die Summe des pralls bei einer Geschwindigkeit von besteht anderenfalls die Gefahr, dass das...
Seite 230: Ladungssicherung
05 Während der Fahrt Beladung Ladungssicherung len mit einem Staubsauger und einem leicht Bodenschienen angefeuchteten Lappen sauber halten. Spannbänder An oberen und unteren Befestigungspunkten Auf beiden Seiten des Laderaums befinden gesicherte Ladung. sich mehrere Befestigungspunkte zur Veran- Am Laderaumboden befinden sich zwei Schie- kerung von Ladegut.
Seite 231 05 Während der Fahrt Beladung Ladungssicherungshaken verschieben Ladungssicherungshaken entfernen ACHTUNG Um einen gelösten Haken wieder in die Schiene hineinschieben zu können, muss er leicht nach unten gedrückt werden. Ladungssicherungshaken korrekt/ fehlerhaft montiert Den Ladungssicherungshaken in die Rich- Die Ladungssicherungshaken lassen sich ein- tung herunterklappen, in die dessen Öff- fach aus der Schiene entfernen, z.
Seite 232 05 Während der Fahrt Beladung WARNUNG Die Ladungssicherungshaken korrekt mon- tieren. Anderenfalls klappt der Spanngurt den Ladungssicherungshaken herunter, wobei sich dieser löst und der Gurt heraus- gleitet.
Seite 233: Laderaum
05 Während der Fahrt Laderaum Tragetaschenhalter* Schutznetz* Die zweigeteilte Schutznetzkassette wird auf der Rückseite der Rückenlehne befestigt. Die schmalere Kassette wird auf der linken Seite (von der Heckklappe aus gesehen) befestigt. 1. Die Rückenlehne des Rücksitzes nach vorn klappen. 2. Die Befestigungsschienen der Kassette vor den Befestigungslaschen Rückenlehne einpassen.
Seite 234 05 Während der Fahrt Laderaum Das Netz wird aus den Kassetten herausgezo- 3. Die Kassetten nach außen schieben, bis Den im Kapitel „Benutzung des Schutznetzes“ gen und arretiert automatisch nach sie sich von den Befestigungsschienen beschriebenen Vorgang befolgen. Die Schlau- etwa einer Minute, wenn die Rücklehnen der lösen.
Seite 235 05 Während der Fahrt Laderaum Den Griff um 90° drehen. Bei Bedarf WICHTIG leicht gemäß Abbildung drücken. Die Das Schutzgitter kann nicht hoch- oder Griffe um 90° anwinkeln, um das Gitter heruntergeklappt werden, wenn eine Gepäckraumabdeckung montiert ist. festzuspannen. Ausbau Einbau Das Gitter wird in umgekehrter Reihenfolge zum vorherigen Abschnitt „Einbau“...
Seite 236 Um Schäden am Fahrzeug zu vermeiden und > Sicherstellen, dass beide Endstücke größtmögliche Sicherheit beim Fahren zu eingerastet sind. gewährleisten, werden die eigens von Volvo entwickelten Dachgepäckträger empfohlen. Gepäckraumabdeckung entfernen Sorgfältig die dem Dachgepäckträger beilie- 1. Die Taste des einen Endstücks eindrücken genden Einbauanweisungen befolgen.
Seite 237: Warndreieck
05 Während der Fahrt Warndreieck* Das Warndreieck aus der Hülle herausneh- Erste-Hilfe-Ausrüstung* men, aufklappen und die beiden losen Sei- ten zusammensetzen. Die Stützbeine des Warndreiecks ausklap- pen. Bestimmungen für die Verwendung eines Warndreiecks befolgen. Warndreieck an einer bezüglich der Verkehrssituation geeigneten Stelle aufstellen.
Seite 238: Fahren Mit Anhänger
Anhänger einen 7-poligen Steckverbinder. integrierte Schutzfunktion, die bei Überhit- Zuladung erhöhen. Zur Anordnung des Ein von Volvo genehmigtes Adapterkabel ver- zung in Kraft tritt. Wenn die Temperatur im Reifendruckaufklebers siehe Seite 284. wenden. Das Kabel darf auf keinen Fall am Getriebe zu sehr ansteigt, leuchtet das Boden schleifen.
Seite 239: Anhängerzugvorrichtung
Glühlampe defekt defekt, erscheint der Text schreitet. Für die zulässigen Anhängerge- • Überprüfen Sie, dass das Anzeigefens- Bremslicht Anh. wichte von Volvo siehe Seite 301. ter grün ist. Automatikgetriebe WARNUNG Unbedingt zu kontrollieren Parken an einer Steigung Die aufgelisteten Empfehlungen für Anhän- •...
Seite 240 Fahren mit Anhänger Aufbewahrung Kugelkopf Technische Daten Aufbewahrungsort Kugelkopf. Abmessungen, Befestigungspunkte (mm) WICHTIG A (V70) 1129 Den Kugelkopf stets nach der Benutzung lösen und – ordentlich mit dem zugehörigen A (XC70) 1113 Riemen festgespannt – an dem für diesen vorgesehenen Ort im Fahrzeug aufbewah- B (V70) ren.
Seite 241 05 Während der Fahrt Fahren mit Anhänger Abmessungen, Befestigungspunkte (mm) Seitenträger Kugelmitte Kugelkopfmontage Überprüfen, ob sich der Mechanismus in Das Kugelteil einsetzen und hineinschie- der unverriegelten Stellung befindet. Dazu ben, bis ein Klicken zu hören ist. den Schlüssel im Uhrzeigersinn drehen. Die Schutzkappe entfernen.
Seite 242 05 Während der Fahrt Fahren mit Anhänger Kugelkopfdemontage WARNUNG Wenn der Kugelkopf nicht korrekt sitzt, muss er abgenommen und erneut wie zuvor beschrieben montiert werden. WICHTIG Nur die Kugel der Anhängerkupplung ein- schmieren, der restliche Kugelteil muss sauber und trocken sein. Den Schlüssel gegen den Uhrzeigersinn in die verriegelte Stellung drehen.
Seite 243 05 Während der Fahrt Fahren mit Anhänger Die Schutzkappe aufschieben, bis sie fest- schnappt. Den Verriegelungsknopf vollständig bis zum Anschlag weiterdrehen, herunterdrü- cken und gleichzeitig das Kugelteil nach hinten und oben herausziehen. WARNUNG Den losen Kugelkopf der Anhängerzugvor- richtung auf sichere Weise verankern, wenn er im Fahrzeug aufbewahrt wird, siehe Seite 239.
Seite 244: Abschleppen Und Transport
05 Während der Fahrt Abschleppen und Transport Abschleppen WARNUNG WICHTIG Vor dem Abschleppen eines Fahrzeugs die Das Lenkschloss verbleibt in der Position, in Es ist zu beachten, dass diese Fahrzeuge gesetzlich zulässige Höchstgeschwindigkeit der es sich befand, als die Spannung unter- stets so abgeschleppt werden müssen, für das Abschleppen überprüfen.
Seite 245 Kugelkopf der abnehmbaren Anhängerzug- Die Abschleppöse nach ihrer Benutzung vorrichtung stets im Fahrzeug aufzubewah- abschrauben und wieder in ihrem Ablagefach ren. verstauen. Für V70: Die markierte Kante der Abde- ckung am Stoßfänger eindrücken und los- lassen. Die Abdeckung beiseite drücken...
Seite 246 05 Während der Fahrt Abschleppen und Transport Bergen WICHTIG Es ist zu beachten, dass diese Fahrzeuge stets so abgeschleppt werden müssen, dass die Räder vorwärts rollen. • Teilweise angehobene Fahrzeuge mit Allradantrieb (AWD) dürfen nicht mit einer höheren Geschwindigkeit als 70 km/h abgeschleppt werden.
Seite 247 Motorraum.................... 248 Lampen....................254 Wischerblätter und Scheibenreinigungsflüssigkeit....... 261 Batterie....................263 Sicherungen..................266 Räder und Reifen.................. 274 Fahrzeugpflege..................288...
Seite 248 P F L E G E U N D S E R V I C E...
Seite 249: 06 Pflege Und Service
Zuverlässigkeit für Ihr Fahrzeug gewähr- Den Motor immer von einer Werkstatt beschädigt werden. Sicherstellen, dass der waschen lassen. Wenn der Motor heiß ist, leistet ist, sollten Sie dem Volvo-Servicepro- Werkstattwagenheber so positioniert ist, dass besteht Feuergefahr. gramm im Service- und Garantieheft folgen.
Seite 250: Motorraum, Übersicht
06 Pflege und Service Motorraum Motorraum, Übersicht Einfüllöffnung für Scheibenreinigungsflüs- sigkeit Luftfilter WARNUNG Die Zündanlage arbeitet mit sehr hoher Spannung. Die Spannung in der Zündan- lage ist lebensgefährlich! Der Transponder- schlüssel muss sich immer in Stellung 0 Am Griff bei den Pedalen ziehen. Es ist zu befinden, wenn Arbeiten im Motorraum aus- hören, wenn sich die Sperre öffnet.
Seite 251 Ölwechsel verwendet wird. am neuen Fahrzeug zu überprüfen. Dabei wird vor dem Anlassen des Motors, Volvo verwendet verschiedene Systeme für die wenn der Motor kalt ist, der sicherste Messwert Warnung vor niedrigem Ölstand bzw. nied- erhalten. Unmittelbar nach Abschalten des rigem Öldruck.
Seite 252 06 Pflege und Service Motorraum niedriger Füllstand angezeigt, da das Öl noch näher an der MAX-Marke als an der MIN- Kühlmittel nicht in die Ölwanne zurücklaufen konnte. Marke auf dem Messstab liegt. Kühlmittel, Füllstandkontrolle und Kühlmittel einfüllen WICHTIG Niemals über die MAX-Marke hinaus auf- füllen.
Seite 253: Brems- Und Kupplungsflüssigkeit
Wenn die Kühlanlage nicht den vorge- • Stets Kühlmittel mit Korrosionsschutz WARNUNG sehenen Füllstand aufweist, können sehr hohe gemäß den Empfehlungen von Volvo Temperaturen auftreten, welche Motorschä- Wenn der Füllstand der Bremsflüssigkeit verwenden. den zur Folge haben können. unter dem MIN-Stand im Bremsflüssig- •...
Seite 254 06 Pflege und Service Motorraum Der Ölbehälter ist durch die Abdeckung, die die Servolenköl Kaltzone des Motorraums bedeckt, geschützt. Damit der Deckel des Behälters erreicht wer- den kann, muss zunächst der runde Deckel entfernt werden. 1. Den Deckel auf der Abdeckung drehen und somit öffnen.
Seite 255: Lampen
Nicht am Kabel, sondern nur am Steckver- Scheinwerfer ausgestattet ist, muss die binder ziehen. Dual-Xenon-Lampe in einer Werkstatt aus- gewechselt werden – eine Volvo-Vertrags- 3. (Untere Abbildung) werkstatt wird empfohlen. Da die Dual- Xenon-Lampe mit einem Hochspannungs- Den Steckverbinder des Lampenge- aggregat versehen ist, muss mit dem häuses lösen.
Seite 256: Abdeckung Lösen
06 Pflege und Service Lampen Abdeckung lösen Abblendlicht, Halogen Den Steckverbinder mit der anderen Hand herausführen. 4. Das Lampengehäuse herausheben und auf einer weichen Unterlage ablegen, damit die Linse nicht zerkratzt wird. 5. Die entsprechende Lampe wechseln, siehe Seite 260. Scheinwerfer einbauen 1.
Seite 257: Fernlicht, Halogen
06 Pflege und Service Lampen Fernlicht, Halogen Zusatz-Fernlicht, Xenon* Positionsleuchten/Standlicht 1. Den Scheinwerfer lösen. 1. Den Scheinwerfer lösen. 1. Den Scheinwerfer lösen. 2. Die Abdeckung lösen. 2. Die Abdeckung lösen, siehe Seite 255. 2. Die Abdeckung lösen, siehe Seite 255. 3.
Seite 258 06 Pflege und Service Lampen Fahrtrichtungsanzeiger/Blinker Seitenmarkierungsleuchte Die einzelnen Teile wieder in umgekehrter Rei- henfolge anbringen. Nebelscheinwerfer 1. Den Scheinwerfer lösen. Vor dem Glühlampenwechsel, siehe Seite 254. 2. Die kleine, runde Abdeckung lösen. 1. Den Scheinwerfer lösen. 3. An der Lampenfassung ziehen, um die 1.
Seite 259: Lampenfassung Hinten, Blinker
TOP an der Lampenfassung muss Bremsleuchte (LED) Wenn nach dem Austausch einer defekten oben sein. Glühlampe weiterhin eine Fehlermitteilung Bremsleuchte (LED) angezeigt wird, wird empfohlen, eine Volvo- Lampenfassung hinten, Blinker Vertragswerkstatt aufzusuchen. Kennzeichenbeleuchtung Anordnung der Lampen in der Heckleuchte Die Blinkerlampe in der Heckleuchte wird vom Laderaum aus gewechselt.
Seite 260: Einstiegsbeleuchtung
06 Pflege und Service Lampen Einstiegsbeleuchtung Beleuchtung Laderaum Beleuchtung Frisierspiegel Spiegelglas entfernen Vor dem Glühlampenwechsel, siehe 1. Vorsichtig einen Schraubendreher in das Seite 254. Lampengehäuse einführen und vorsichtig 1. Vorsichtig einen Schraubendreher unter loshebeln, um das Lampengehäuse zu 1. Einen Schraubendreher an der Schmal- dem unteren Rand in der Mitte einführen lösen.
Seite 261 06 Pflege und Service Lampen Spiegelglas anbringen Beleuchtung 1. Die drei Sperrzungen am oberen Rand des Spiegelglases zurückdrücken. Positionsleuchten und Standlicht vorn 2. Dann die drei unteren Sperrzungen fest- drücken. Seitenmarkie- rungsleuchten vorn Technische Daten Glühlampen Handschuhfachbe- Soffitten- Beleuchtung leuchtung lampe SV8,5 Zusatz-Fernlicht,...
Seite 262: Wischerblätter Und Scheibenreinigungsflüssigkeit
06 Pflege und Service Wischerblätter und Scheibenreinigungsflüssigkeit Wischerblätter Wartungsstellung Die Wischerblätter müssen sich zum Auswech- seln, Waschen oder Anheben (beim Entfernen von Eis auf der Windschutzscheibe) in der Ser- vicestellung befinden. 1. Den Transponderschlüssel in Stellung 0 drehen, siehe Seite 75, und den Transpon- derschlüssel im Zündschloss belassen.
Seite 263: Einfüllöffnung Für Scheibenreinigungsflüssigkeit
06 Pflege und Service Wischerblätter und Scheibenreinigungsflüssigkeit Wischerblätter auswechseln, WICHTIG Heckscheibe Die Wischerblätter regelmäßig kontrollieren. Ausbleibende Kontrollen verkürzen die Lebenslänge der Wischerblätter. Einfüllöffnung für Scheibenreinigungsflüssigkeit 1. Den Wischerarm ausklappen. 2. Den inneren Teil des Wischerblattes (am Pfeil) fassen. 3. Gegen den Uhrzeigersinn drehen, um die Endstellung des Wischerblattes am Wischerarm als Hebel zu verwenden und Die Windschutzscheiben- und die Scheinwer-...
Seite 264: Warnsymbole Auf Der Startbatterie
06 Pflege und Service Batterie Warnsymbole auf der Startbatterie WICHTIG Funken oder offenes Feuer verboten. Schutzbrille tragen. Zum Laden der Startbatterie darf nie ein Schnellladegerät verwendet werden. WARNUNG In Batterien kann hochexplosives Knallgas Explosionsgefahr. entstehen. Ein einziger Funke, der entste- Weitere Informationen in hen kann, wenn die Startkabel falsch ange- der Betriebsanleitung.
Seite 265: Sicherung Auswechseln
06 Pflege und Service Batterie Sicherung auswechseln ACHTUNG Die Lebensdauer der Startbatterie wird Ausbau durch häufiges Entladen verringert. Die Haltbarkeit der Startbatterie wird von mehreren Faktoren beeinflusst, wie z. B. den Fahrbedingungen und den Klimaver- hältnissen. Die Startkapazität der Batterie nimmt mit der Zeit schrittweise ab.
Seite 266 06 Pflege und Service Batterie 2. Die Batterie nach innen und zur Seite füh- WARNUNG ren, bis sie die Hinterkante des Kastens Plus- bzw. Minuskabel in der richtigen Rei- berührt. henfolge anbringen und entfernen. 3. Die Batterie mit der Schraube in der Klemme festschrauben.
Seite 267: Sicherungen
Sicherung kurzzeitig überlastet war und durchgebrannt ist. Wenn Anordnung Zentralen die gleiche Sicherung wiederholt durchbrennt, liegt ein Fehler in einer Komponente vor. Volvo empfiehlt Ihnen, sich in diesem Fall zur Über- prüfung an eine Volvo-Vertragswerkstatt zu wenden.
Seite 268 06 Pflege und Service Sicherungen Motorraum...
Seite 269: Funktion
Vakuumpumpe I5T • 1–7 und 42–44 sind vom Typ „Midi Fuse“ und dürfen nur von einer Werkstatt ausge- Scheibenwischer Schalterfeld Beleuchtung wechselt werden. Volvo empfiehlt eine Volvo-Vertragswerkstatt. Standheizung* Scheinwerferwaschan- • 8–15 und 34 sind vom Typ „JCASE“. Zum lage* Auswechseln wird empfohlen, sich an eine Gebläse Innenraum...
Seite 270 06 Pflege und Service Sicherungen Funktion Funktion Funktion Signalhorn Motorventile Kühlgebläse (4-/5-Zyl.- Benzinmotor), (4-Zyl.-Die- Motorsteuergerät EVAP, Lambdasonde, Ein- selmotor) spritzung (Benzinmotor) Kühlgebläse (6-Zyl.-Ben- Steuergerät Automatikge- Lambdasonde (4-Zyl.- zinmotor, 5-Zyl.-Diesel- triebe* Benzinmotor, 5-Zyl.-Die- motor) selmotor) Klimaanlagenkompressor Heizung Kurbelgehäu- Relais Spulen seentlüftung (5-Zyl.-Ben- zinmotor) Anlasserrelais Dieselfilterheizung, Kur-...
Seite 271 06 Pflege und Service Sicherungen Unter dem Handschuhfach 1. Die Innenverkleidung, die die Sicherungs- Funktion Funktion zentrale bedeckt, beiseite drücken. ABS-Bremsen, elektrische 2. Auf die Deckelverriegelung drücken und Feststellbremse den Deckel hochklappen. Fernlicht Gaspedal, Luftheizung 3. Nun können die Sicherungen erreicht wer- (PTC)*, Sitzheizung* den.
Seite 272 06 Pflege und Service Sicherungen Funktion Funktion Waschanlage Windschutz- Schloss Kraftstofftank-/ scheibe Heckklappe Adaptiver Tempomat, Alarmsirene*, ECC ACC* Start-/Stopptaste Schalter Bremsleuchten Deckenbeleuchtung, Bedienfeld Fahrertür/elekt- Nicht Premium oder High Performance. risch verstellbarer Beifah- rersitz* Informationsdisplay Elektrisch verstellbarer Fahrersitz* Heckscheibenwischer Transponderschlüssel- empfänger, Alarmsenso- ren* Kraftstoffpumpe Elektrisches Lenkschloss...
Seite 273 06 Pflege und Service Sicherungen Laderaum Die Zentrale befindet sich hinter der Verklei- (schwarz) (schwarz) dung auf der linken Seite. Elektrisch verstellbarer Sitz Positionen Fahrersitz* (schwarz) 12-V-Steckdose Laderaum, Anhängersteckdose 1* Kühlschrank* Bedientafel Fahrertür Heckscheibenheizung POT (automatisches Öffnen Heckklappe)* Bedientafel Beifahrertür Bedientafel Fondtür links Anhängersteckdose 2* Bedientafel Fondtür rechts...
Seite 274 06 Pflege und Service Sicherungen (weiß) (blau) Display RTI* Einparkhilfekamera* Steuergerät Four-C* Sitzheizung Fahrerseite vorn* Basslautsprecher* Sitzheizung Beifahrerseite vorn* Audioverstärker* Sitzheizung rechts hinten* Audiosystem AWD-Steuergerät Telefon, Bluetooth* Sitzheizung links hinten* Elektrisch verstellbarer Sitz Beifahrersitz* Keyless Drive* High Performance und Premium. Elektrische Feststellbremse links Elektrische Feststellbremse...
Seite 275: Räder Und Reifen
06 Pflege und Service Räder und Reifen Allgemeines die Fähigkeit, Regen, Schnee und Matsch zu Neue Reifen verdrängen. Die Reifen haben einen großen Einfluss auf das Fahrverhalten des Fahrzeugs. Reifentyp, Rei- ACHTUNG fengröße, Reifendruck und Geschwindigkeits- klasse sind wichtig für die Leistung des Fahr- Darauf achten, dass sämtliche Reifen vom zeugs.
Seite 276 Verschleißindikatoren sind schmale Erhebun- Abschließbare Radschrauben gen quer über der Lauffläche. Auf der Reifen- ßend alle 10 000 km. Volvo empfiehlt Ihnen, Abschließbare Radschrauben können bei Alu- seite sind die Buchstaben TWI (Tread Wear sich bei Unsicherheiten zur Profiltiefe zur Kon-...
Seite 277 Ein Schaumstoffblock enthält sämtliches ACHTUNG 50 km/h fahren. Nicht unnötigerweise auf noch Werkzeug. Das Werkzeug besteht aus einer Volvo empfiehlt Ihnen, sich an einen Volvo- nicht ausgebauten Straßen fahren, da dies Abschleppöse, einem Wagenheber* und einem Vertragshändler zu wenden, um sich über sowohl die Schneeketten als auch die Reifen Radschraubenschlüssel*.
Seite 278: Radwechsel
06 Pflege und Service Räder und Reifen Werkzeug – erneutes Verstauen WICHTIG WICHTIG Das Fahrzeug darf nicht mit mehr als einem Werkzeug und Wagenheber* sind bei ihrer Reserverad des Typs „Temporary Spare“ Nichtverwendung an den für diese vorgese- zur gleichen Zeit gefahren werden. henen Orten im Laderaum des Fahrzeugs aufzubewahren.
Seite 279 Räder nicht drehen können. ACHTUNG ckel mit dem Ende des Radschrauben- schlüssels abhebeln oder von Hand lösen. Volvo empfiehlt, ausschließlich den Wagen- heber* zu verwenden, der zum jeweiligen 5. Die Radschrauben ½–1 Umdrehung gegen Fahrzeugmodell gehört. den Uhrzeigersinn mit dem Radschrau- benschlüssel lösen.
Seite 280: Provisorische Reifenabdichtung
06 Pflege und Service Räder und Reifen 140 Nm festziehen. Anzugsdrehmoment Provisorische Reifenabdichtung* ACHTUNG mit einem Drehmomentschlüssel überprü- Der Reifenabdichtsatz ist nur zum Abdich- fen. ten von an der Lauffläche beschädigten Rei- 5. Den Radzierdeckel anbringen (Fahrzeuge fen vorgesehen. mit Stahlfelgen). Der Reifenabdichtsatz ist nur begrenzt zum ACHTUNG Abdichten von auf der Seitenwand des Reifens...
Seite 281 WARNUNG Nach Abdichtung des Reifens mit der pro- visorischen Reifenabdichtung nicht schnel- ler als 80 km/h fahren. Volvo empfiehlt Ihnen, zur Inspektion des abgedichteten Reifens eine Volvo-Vertragswerkstatt auf- zusuchen (maximale Fahrstrecke 200 km). Das Personal kann entscheiden, ob der Rei- fen repariert werden kann oder ausgewech- selt werden muss.
Seite 282 06 Pflege und Service Räder und Reifen 9. Den Reifen 7 Minuten lang füllen. WARNUNG WARNUNG Die Abdichtmasse kann Hautirritationen Kinder bei laufendem Motor nicht unbeauf- WARNUNG verursachen. Die Flüssigkeit bei Kontakt mit sichtigt im Fahrzeug zurücklassen. der Haut sofort mit Seife und Wasser abwa- Wenn der Druck 1,8 bar unterschreitet, ist schen.
Seite 283 Nach dem Gebrauch sind die Flasche mit geschlossenen oder schlecht belüfteten Abdichtmasse und der Schlauch auszutau- 2. Den Reifendruck auf dem Manometer Räumen laufen lassen. schen. Volvo empfiehlt, den Austausch in ablesen. einer Volvo-Vertragswerkstatt vornehmen • Beträgt er weniger als 1,3 bar, wurde zu lassen.
Seite 284 B. gilt für Klasse Q eine Höchstgeschwindigkeit visorischen Reifenabdichtung nicht schnel- 225/50R17 98W. von 160 km/h). ler als 80 km/h fahren. Volvo empfiehlt Auf allen Autoreifen ist eine Größenbezeich- Ihnen, zur Inspektion des abgedichteten Die Straßenverhältnisse sind ausschlagge- Reifens eine Volvo-Vertragswerkstatt auf- nung angegeben.
Seite 285 06 Pflege und Service Räder und Reifen Auf dem Reifendruckaufkleber an der Türsäule Kalibrierung ACHTUNG auf der Fahrerseite (zwischen Vorder- und Temperaturunterschiede verändern den Fondtür) ist der bei unterschiedlicher Beladung Reifendruck. und unterschiedlichen Geschwindigkeitsver- hältnissen geltende Reifendruck angegeben. Der Reifendruck ist ebenfalls in der Reifendrucktabelle angegeben, siehe unten.
Seite 286 06 Pflege und Service Räder und Reifen Variante Reifengröße Geschwin Zuladung,1–3 Personen Max. Zuladung ECO-Druck digkeit Ohne TPMS Mit TPMS (km/h) Hinten Vorn/hin- Vorn (kPa) Hinten (kPa) Vorn/hinten Vorn (kPa) (kPa) ten (kPa) (kPa) 5-Zyl.-Die- 225/55 R 16 0-160 selmotor 225/50 R 17, 160 + 205 PS...
Seite 287 06 Pflege und Service Räder und Reifen Variante Reifengröße Geschwin Zuladung,1–3 Personen Max. Zuladung ECO-Druck digkeit Ohne TPMS Mit TPMS (km/h) Hinten Vorn/hin- Vorn (kPa) Hinten (kPa) Vorn/hinten Vorn (kPa) (kPa) ten (kPa) (kPa) 4-Zyl.-Die- 225/55 R 16 0-160 selmotor 225/50 R 17 160 + 5-Zyl.-Die-...
Seite 288 06 Pflege und Service Räder und Reifen Variante Reifengröße Geschwin- Zuladung,1–3 Personen Max. Zuladung ECO-Druck XC70 digkeit Hinten (kPa) Vorn (kPa) Hinten Vorn/hinten (kPa) Vorn (kPa) (km/h) (kPa) 6-Zyl.- 215/65 R 16 0 – 160 Motor, 5- 235/55 R 17 160 + Zyl.-Motor 235/50 R 18...
Seite 289: Fahrzeugpflege
Stoffe, die den Lack sehr schnell angreifen oder Autoshampoo waschen. ist herabgesetzt. Die Scheinwerfer daher und verfärben. Es wird empfohlen, ggf. Keine aggressiven Lösungsmittel verwen- regelmäßig, z. B. beim Tanken, reinigen. auftretende Verfärbungen von einer Volvo- den! Vertragswerkstatt entfernen zu lassen. • Den Unterboden waschen. ACHTUNG Wagenwäsche in der Waschanlage...
Seite 290 Kunststoff und Gummi möglichst nicht Teerflecken mit dem Asphaltentferner von wachsen und polieren. Bremsen prüfen Volvo oder mit Waschbenzin entfernen. Hart- Bei der Verwendung von Fettlöser auf näckige Flecken können mit feiner Schleifpaste Kunststoff und Gummi falls erforderlich nur WARNUNG (Rubbing) für Fahrzeuglack beseitigt werden.
Seite 291: Rostschutz - Kontrolle Und Pflege
Scharfe Gegenstände und Klettband kön- behandlung. Nach Ablauf dieser Zeit sollte das nen den Textilbezug beschädigen. Fahrzeug alle drei Jahre nachbehandelt wer- den. Volvo empfiehlt Ihnen, sich an eine Volvo- Vertragswerkstatt zu wenden, wenn das Fahr- zeug weiter behandelt werden soll.
Seite 292: Ausbesserungen Von Lackschäden
Es ist zu beachten, dass die Bezüge durch und Türen. im Innenraum wird ein leicht mit Wasser abfärbendes Material (neue Jeans, Wildle- derkleidung usw.) verfärbt werden können. befeuchtetes Splitfasertuch oder ein bei Volvo- Material Händlern erhältliches Mikrofasertuch empfoh- • Grundierung (Primer) in Dosen len.
Seite 293 06 Pflege und Service Fahrzeugpflege Es ist wichtig, dass die korrekte Farbe verwen- 3. Bei Kratzern wie oben beschrieben vorge- det wird. Position des Produktaufklebers siehe hen, jedoch um den beschädigten Bereich Seite 296. Abklebeband anbringen, um den unbe- schädigten Lack zu schützen. Steinschlag reparieren 4.
Seite 294 06 Pflege und Service...
Seite 295 Typenbezeichnungen................296 Maße und Gewichte................298 Technische Daten Motor............... 303 Motoröl....................304 Flüssigkeiten und Schmiermittel............307 Kraftstoff....................310 Elektrische Anlage................. 312 Typengenehmigung................313...
Seite 296 T E C H N I S C H E D A T E N...
Seite 297: 07 Technische Daten
07 Technische Daten Typenbezeichnungen Anordnung der Aufkleber...
Seite 298 07 Technische Daten Typenbezeichnungen Bei allen Fragen an Ihren Volvo-Händler oder ACHTUNG bei der Bestellung von Ersatzteilen und Zube- Die in der Betriebsanleitung abgebildeten hör ist es von Vorteil, wenn Sie die Typenbe- Aufkleber erheben keinen Anspruch darauf, zeichnung des Fahrzeugs, die Fahrgestellnum- exakte Abbildungen der im Fahrzeug mer und die Motornummer angeben können.
Seite 299: Maße Und Gewichte
07 Technische Daten Maße und Gewichte Maße V70. Maße Maße Radstand 2816 Spurweite vorn 1578 Länge 4823 Spurweite hinten 1586 Ladelänge, Boden, 1878 Ladebreite, Boden 1153 umgeklappter Sitz Breite 1861 Ladelänge, Boden 1089 Breite inkl. Rückspiegel 2106 Höhe 1547 Ladehöhe...
Seite 300 07 Technische Daten Maße und Gewichte XC70. Gewichte Maße Maße Das Leergewicht umfasst den Fahrer, das Radstand 2815 Spurweite hinten 1570 Gewicht des Kraftstofftanks bei 90-prozentiger Befüllung, sämtliche Öle und Flüssigkeiten. Länge 4838 Ladebreite, Boden 1153 Das Gewicht von Insassen und montierter Ladelänge, Boden, 1878 Breite...
Seite 301 07 Technische Daten Maße und Gewichte Max. Zuladung: Siehe Zulassungspapiere. ACHTUNG WARNUNG Max. Dachlast: 100 kg. Das dokumentierte Leergewicht gilt für Je nach Umfang und Verteilung der Ladung Fahrzeuge in der Grundausstattung – d. h. verändern sich die Fahreigenschaften des Fahrzeuge ohne Zusatzausrüstung oder Fahrzeugs.
Seite 302: Zuggewicht Und Stützlast
Schaltgetriebe, M66 1600 2.5T Automatikgetriebe, TF-80SC 1800 2.5FT Schaltgetriebe, M66 1600 2.5FT Automatikgetriebe, TF-80SC 1800 Automatikgetriebe, TF-80SC 1800 T6 AWD Automatikgetriebe, TF-80SC 2000 2.0D Schaltgetriebe, MMT6 1600 2.4D Schaltgetriebe, M66 (V70) 1800 (XC70) 1500 2.4D Automatikgetriebe, TF-80SC (V70) 1800 (XC70) 1500...
Seite 303 Max. Stützlast auf der Anhän- Anhänger (kg) gevorrichtung (kg) 2.4D AWD Schaltgetriebe, M66 (XC70) 2100 2.4D AWD Automatikgetriebe, TF-80SC (XC70) 2100 Schaltgetriebe, M66 (V70) 1800 Automatikgetriebe, TF-80SC (V70) 2000 D5 AWD Schaltgetriebe, M66 (V70) 1800 (V70) 90 (XC70) 2100 (XC70) 90 D5 AWD...
Seite 304: Technische Daten Motor
93,2 2,953 9,3:1 2.0D D4204T 100/4000 136/4000 320/2000 88,0 1,997 18,5:1 2.4D D5244T14 129/3000– 175/3000– 420/1500–2750 93,2 2,400 16,5:1 4000 4000 2.4D 120/4000 163/4000 340/1750–2750 93,1 2,400 17,3:1 D5244T16 D5244T10 151/4000 205/4000 420/1500–3250 93,2 2,400 16,5:1 Nur V70. Nur Belgien...
Seite 305: Motoröl
Bei ungünstigen Fahrbedingungen ein vollsyn- thetisches Motoröl wählen, das dem Motor Ungünstige Fahrbedingungen zusätzlichen Schutz bietet. Ungünstige Fahrbedingungen können zu einer Volvo empfiehlt Ölprodukte von Castrol. unnormal hohen Öltemperatur oder einem unnormal hohen Ölverbrauch führen. WICHTIG Den Ölstand häufiger auf längeren Fahrten Um die Anforderungen für das Wartungsin-...
Seite 306 07 Technische Daten Motoröl Ölaufkleber Motorvariante Füllmenge zwischen MIN und Füllmenge MAX (Liter) (Liter) B4204S3 2.5FT B5254T8 2.5T B5254T6 B6324S B6304T2 2.4D D5244T14 Sollte der hier abgebildete Aufkleber im Motor- D5244T10 raum des Fahrzeugs vorhanden sein, gilt nach- stehend Aufgeführtes. Für Informationen zur Anordnung des Aufklebers siehe Seite 250.
Seite 307 07 Technische Daten Motoröl Motorvariante Füllmenge zwischen MIN und Füllmenge MAX (Liter) (Liter) 2.0F B4204S4 2.0D D4204T Sollte der hier abgebildete Ölaufkleber im Motorraum des Fahrzeugs vorhanden sein, gilt nachstehend Aufgeführtes. Position siehe Seite 250. Ölqualität: WSS-M2C913-B Viskosität: SAE 5W-30 Für Fahrten unter ungünstigen Bedingungen ACEA A5/B5 SAE 0W-30 verwenden.
Seite 308: Flüssigkeiten Und Schmiermittel
07 Technische Daten Flüssigkeiten und Schmiermittel Sonstige Flüssigkeiten und Schmiermittel Motor Getriebe Füllmenge (Liter) Vorgeschriebenes Getriebeöl 2.0 Benzin Schaltgetriebe, MTX75 BOT 350M3 2.0 Benzin Automatikgetriebe, MPS6 BOT 341 2.0F Flexifuel Schaltgetriebe, MTX75 BOT 350M3 2.0F Flexifuel Automatikgetriebe, MPS6 BOT 341 2.5T Benzin Schaltgetriebe, M66 BOT 350M3...
Seite 309 Volvo empfohlenes Frostschutzmittel gemischt mit Wasser Fahrzeuge ohne Scheinwerfer- empfohlen. waschanlage Die Wasserqualität muss dem Standard STD 1285,1 entsprechen. Nur V70. Die Kältemittelmenge variiert je nach Motormodell. Volvo empfiehlt Ihnen, sich für die korrekten Informationen an eine Volvo-Vertragswerkstatt zu wenden.
Seite 310 07 Technische Daten Flüssigkeiten und Schmiermittel ACHTUNG Bei normalen Fahrbedingungen muss das Getriebeöl während der Fahrzeuglebens- dauer nicht gewechselt werden. Bei ungünstigen Fahrbedingungen kann dies jedoch erforderlich sein, siehe Seite 307.
Seite 311: Kraftstoff
70 2.5FT B5254T11 Automatikgetriebe (TF-80SC) ca. 70 2.5FT B6324S Automatikgetriebe (TF-80SC) 10,2 ca. 70 B6324S Automatikgetriebe (TF-80SC) (V70) 275 (V70) 11,7 ca. 70 (XC70) 267 (XC70) 11,2 B6304T2 Automatikgetriebe (TF-80SC) (V70) 270 (V70) 11,5 ca. 70 (XC70) 269 (XC70) 11,5 2.0D...
Seite 312 (CO , g/km) (Liter/100 km) menge (Liter) D5244T10 Handschaltgetriebe (M66) (XC70) 186 (XC70) 7,0 ca. 70 D5244T10 Automatikgetriebe (TF-80SC) (V70) 198 (V70) 7,5 ca. 70 (XC70) 199 (XC70) 7,5 2.4D D5244T14 Schaltgetriebe (M66) (V70) 159 (V70) 6,0 ca. 70...
Seite 313: Elektrische Anlage
07 Technische Daten Elektrische Anlage Elektrische Anlage verwendet werden. Der Minuspol ist an das WICHTIG Fahrgestell angeschlossen. 12-V-Anlage mit einem spannungsgeregelten Beim Auswechseln der Batterie darauf ach- Austauschstromgenerator. Einpolige Anlage, ten, dass die neue Batterie dasselbe Kalt- bei der Fahrgestell und Motorblock als Leiter startvermögen und dieselbe Reservekapa- zität wie die Originalbatterie hat (siehe Auf- kleber auf der Batterie).
Seite 314: Fernbedienungssystem
07 Technische Daten Typengenehmigung Fernbedienungssystem Land A, B, CY, CZ, D, DK, E, EST, F, FIN, GB, Hiermit erklärt GR, H, I, IRL, L, LT, Delphi, dass sich LV, M, NL, P, PL, S, dieses Transpon- SK, SLO derschlüsselsystem in Übereinstimmung IS, LI, N, CH mit den wesentli- chen Anforderungen...
Seite 315: 08 Alphabetisches Verzeichnis
08 Alphabetisches Verzeichnis deaktivieren.......... 61 Anrufe tätigen........209, 213 Kontrolle der Alarmanlage....45 Antischlupfregelung......... 168 Ablagefächer im Innenraum..... 204 reduzierte Alarmstufe......61 Aufkleber..........296 vorübergehende Deaktivierung.... 61 Abschleppen..........243 Aufkleber – SIPS-Airbag......23 Abschleppöse........244 Alarmanlagentest........62 Aufprall............28 Abschleppöse.......... 244 Allergie- und asthmaauslösende Substan- Außenmaße..........
Seite 316 08 Alphabetisches Verzeichnis Warnsymbole........263 Beleuchtung, Lampenwechsel....254 Bluetooth Wartung..........263 Anruf an Handy weiterl....... 210 Abblendlicht Halogen......255 Blinkerleuchte........257 Freisprechvorrichtung......208 Becher Einstiegsbeleuchtung......259 Mikrofon aus........210 laminiert/verstärkt......... 96 Fernlicht, Xenon-Lampe..... 256 Bodenmatten........... 206 Beheizte Waschdüsen....... 94 Fernlicht Halogen........ 256 Bordcomputer..........
Seite 317 08 Alphabetisches Verzeichnis Elektrische Feststellbremse..... 119 Fahren im Winter........221 Feststellbremse automatisch lösen..120 Fahren mit Anhänger DAB, Menüstruktur........160 Feststellbremse manuell lösen... 120 Stützlast..........299 niedrige Batteriespannung....119 DAB-Radio..........158 Zuggewicht......... 299 Elektrisch einklappbare Rückspiegel..98 Dauer Annäherungsbeleuchtung....88 Fahrwerkeinstellungen......
Seite 318 08 Alphabetisches Verzeichnis Fernbedienung Getriebe........... 109 Hill Descent Control......... 117 programmierbar........122 Automatikgetriebe......110 Hintere Bedientafel Fernbedienung, siehe Transponderschlüs- Gewichte Stereoanlage........148 sel.............. 42 Leergewicht........299 Hochdruckwäsche der Scheinwerfer..94 Feststellbremse........119 Global Opening........135 Hohe Motortemperatur......237 Flecken............ 290 Glühlampen, siehe Beleuchtung....
Seite 319 08 Alphabetisches Verzeichnis Innenspiegel..........99 Kindersitz........... 29 Kopfhöreranschluss......... 148 automatische Abblendung....100 Empfehlungen........31 Kopfstütze Größenklassen für Kindersitze mit ISO- Instrumentenbeleuchtung, siehe Beleuch- mittlerer Sitzplatz hinten....... 79 FIX-Befestigungssystem....... 36 tung............83 umklappen..........80 integriertes Zwei-Stufen-Sitzkissen..33 Instrumentenübersicht Kraftstoff..........224 ISOFIX-Befestigungssystem für Kin- Linkslenker..........
Seite 320 08 Alphabetisches Verzeichnis Laminiertes Glas........96 Mobiltelefon anschließen......... 211 Lampen, siehe Beleuchtung....254 Manuelle Gangstellungen (Geartronic)..110 Freisprechvorrichtung......208 Lane Departure Control......193 Telefon registrieren......208 Menübenutzung und Mitteilungsverwal- Lautstärke tung............128 Motor Klingelsignal, Telefon......210 anlassen..........104 Menüstruktur Telefon..........210 Überhitzung........
Seite 321 08 Alphabetisches Verzeichnis Polieren............ 289 technische Daten........ 283 Verschleißindikatoren......275 Positionsleuchten/Standlicht..... 85 Nebelscheinwerfer........86 Winterreifen........275 Provisorische Reifenabdichtung....279 Nebelscheinwerfer, ein/aus....... 86 Reifenpanne, siehe Reifen....... 276 Notausrüstung Reinigung Warndreieck........236 Bezüge..........290 Felgen..........289 Notrufe............. 213 Sicherheitsgurt........290 Wagenwäsche........288 Einbau..........
Seite 322 08 Alphabetisches Verzeichnis Rückwärtsgangsperre......110 Schlüsselblatt..........46 Kasten im Laderaum......272 5 Gänge..........109 Relais-/Sicherungszentrale im Motor- Schlüsselloser Start (Keyless Drive). . 51, 104 raum............ 267 Rußfilter........... 226 Schlüsselsperre........112 Sicherungstabelle Russfilter voll........... 226 Schlüsselstellungen........75 Sicherungen im Laderaum....272 Schmiermittel...........
Seite 323 08 Alphabetisches Verzeichnis SRS-System..........17 Kollisionswarner mit Auto-Bremse..188 Klingelton..........214 Schalter..........20 Lane Departure Warning..... 194 Mitteilungen........215 SIM-Karte........... 216 Stabilitätskontrolle........168 Symbole und Mitteilungen des adaptiven Telefonbuch........211 Tempomats..........179 Stabilitäts- und Traktionskontrolle... 168 Telefonbuch, Direkttaste....211 Standheizung........... 142 Telefon registrieren......
Seite 324 08 Alphabetisches Verzeichnis Transponderschlüsselsystem, Typenge- Warnsymbol, AIRBAG-System....17 nehmigung..........313 Warnton Wachsen..........289 Typenbezeichnung........296 Kollisionswarner......... 184 Wagenheber..........276 Typengenehmigung, Transponderschlüs- Wartende Anrufe........214 selsystem..........313 Wagenwäsche......... 288 Wartung Wagenwäsche in der Waschanlage..288 Rostschutz.......... 290 Wählhebelsperre........112 Waschanlage Heckscheibe......... 95 Wählhebelsperre, mechanische Deaktivie- Scheibenreinigungsflüssigkeit einfül- rung............
Seite 325 08 Alphabetisches Verzeichnis Wischerblätter.......... 261 Reinigung..........262 Sicherung auswechseln...... 261 Wartungsstellung........ 261 Wechsel Heckscheibe......262 Wisch- und Waschanlage......93 Wischvorgang..........94 Zeitabstand einstellen......181 Zigarettenanzünder........205 Zuggewicht..........299 Zündschlüssel..........75 Zusatzheizung.......... 146 Zusatzheizung (Dieselmotor)....146...
Seite 326 Notizen...
Seite 327 Notizen...
Seite 328 Notizen...
Seite 329 Notizen...

Diese Anleitung auch für:

Xc70

Volvo V70 Betriebsanleitung

Inhaltsverzeichnis

Inhaltsverzeichnis

Inhaltsverzeichnis

Inhaltsverzeichnis

Inhaltsverzeichnis

Inhaltsverzeichnis

Inhaltsverzeichnis

Inhaltsverzeichnis

Quicklinks

Kapitel

Verwandte Anleitungen für Volvo V70

Inhaltszusammenfassung für Volvo V70
