BEDIENELEMENTE UND ANSCHLUSSFELD
Der T8200 TUBE OPTIMIZER hat zwei Kanäle, die in Merkmalen und Funktionen übereinstimmen.
Die folgenden Beschreibungen treffen daher auf beide Kanäle zu.

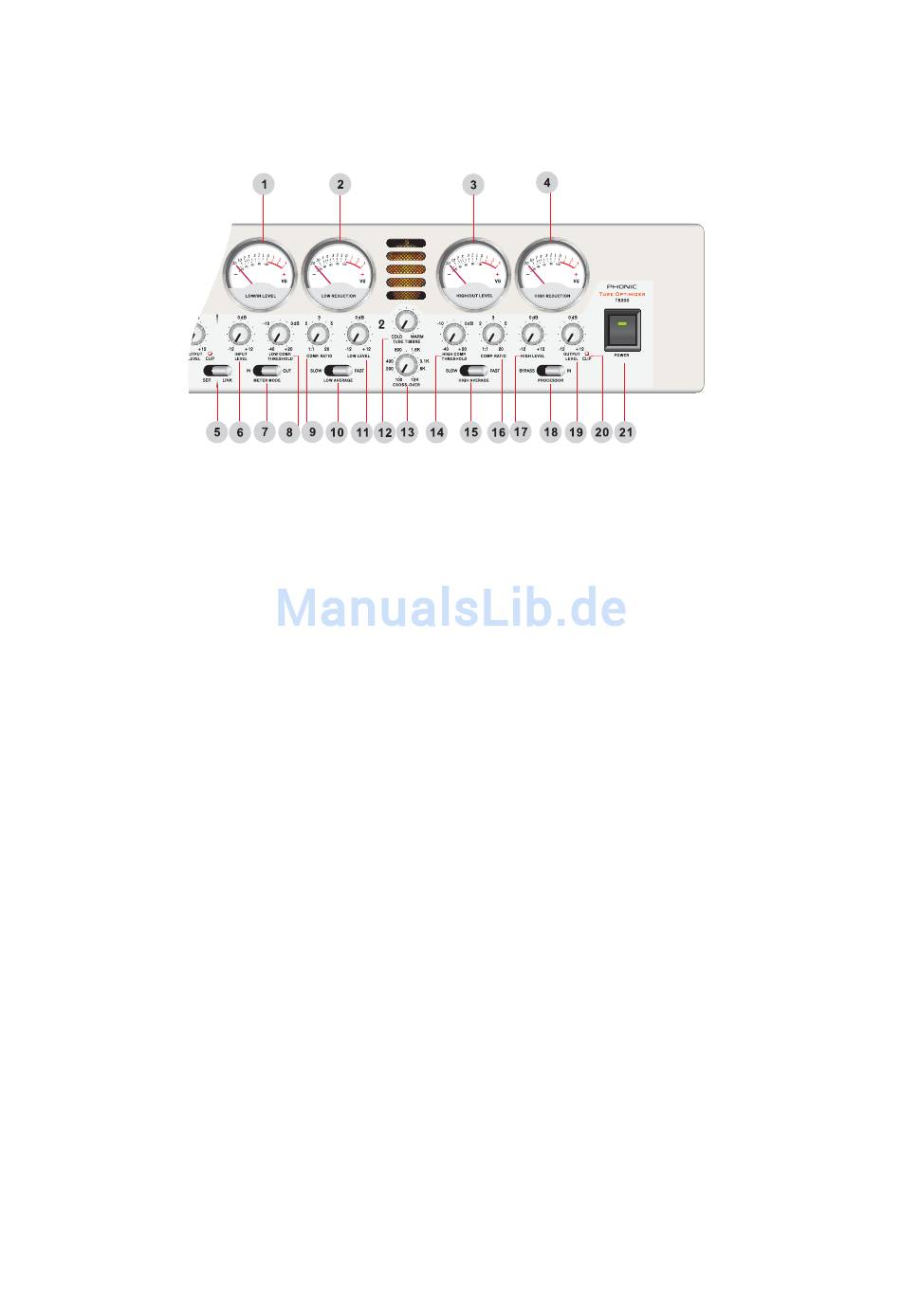

VORDERSEITE
1.
LOW/IN LEVEL VU Meter
Dieses VU Meter zeigt Pegelverhältnisse an. Welches Signal als Quelle dient, wird von der Stellung
des Schalters METER MODE (#7) bestimmt. In der Position „IN", also Schalter nach links, wird der
Pegel des Eingangssignals angezeigt. In der rechten Position, also „OUT", zeigt das VU Meter den
Pegel des unteren Frequenzbereichs (Low Band) an.
2.
LOW REDUCTION VU Meter
An diesem VU Meter wird die Stärke der Pegelreduzierung des unteren Frequenzbands abgelesen.
3.
HIGH/OUT LEVEL VU Meter
Dieses VU Meter zeigt wiederum Pegelverhältnisse an. Welches Signal als Quelle dient, wird von der
Stellung des Schalters METER MODE (#7) bestimmt. In der Position „IN", also Schalter nach links,
wird der Pegel des Ausgangssignals angezeigt. In der rechten Position, also „OUT", zeigt das VU
Meter den Pegel des oberen Frequenzbereichs (High Band) an.
4.
HIGH REDUCTION VU Meter
An diesem VU Meter wird die Stärke der Pegelreduzierung des oberen Frequenzbands abgelesen.
5.
SEP./LINK Schalter
Dieser Schalter bestimmt, ob die beiden Kanäle unabhängig voneinander arbeiten und eingestellt
werden (Stellung SEP., Schalter nach links), oder synchron (Stellung LINK, Schalter nach rechts).
Steht der Schalter in der Stellung LINK, gelten die Einstellungen, die für Kanal 1 gemacht werden,
automatisch auch für Kanal 2.
6.
INPUT LEVEL Regler
Mit diesem Regler wird der Pegel des Eingangssignals für den Kanal geregelt. Der Pegelbereich
erstreckt sich von –12 dB bis +12 dB.
7.
METER MODE IN/OUT Schalter
Der Schalter bestimmt, welchen Pegel die VU Meter LOW/IN LEVEL (#1) und HIGH/OUT LEVEL (#3)
anzeigen. In der Stellung IN, also nach links, zeigen die LOW/IN LEVEL und HIGH/OUT LEVEL Meter
die Pegel des Eingangs- bzw. Ausgangssignals. In der Stellung OUT, also nach rechts, werden an
den LOW/IN LEVEL und HIGH/OUT LEVEL Metern die Pegel des unteren bzw. oberen
Frequenzbereichs angezeigt.
