5.4.2 Ermittlung des Sollwertes über Witterung, ohne Wärmebedarf
Bei witterungsgeführter Vorlaufsteuerung wird die Vorlauftemperatur proportional zur
Außentemperatur geregelt.
Die Kurve für die Berechnung der Vorlauftemperatur orientiert sich an 2 Festpunkte:
• Fußpunkt der Kennlinie: Vorlauftemperatur bei einer Außentemperatur von 20 °C
• Endpunkt der Kennlinie: Vorlauftemperatur bei einer Außentemperatur von -20 °C
Dazwischen wird in Abhängigkeit zur Außentemperatur linear interpoliert.
Wird auf Objekt 0 ein Wert <> 0 gesendet, so wird die Witterungsführung beendet und dieser
Wert, zuzüglich der manuellen Verschiebung als Sollwert für den Komfortbetrieb
übernommen.
In den Betriebsarten Standby und Nacht wird dieser Wert durch die parametrierten Offsets
verringert (Parallelverschiebung der Kurve).
Die parametrierte Temperatur im Frostschutzbetrieb wird dadurch nicht beeinflusst.

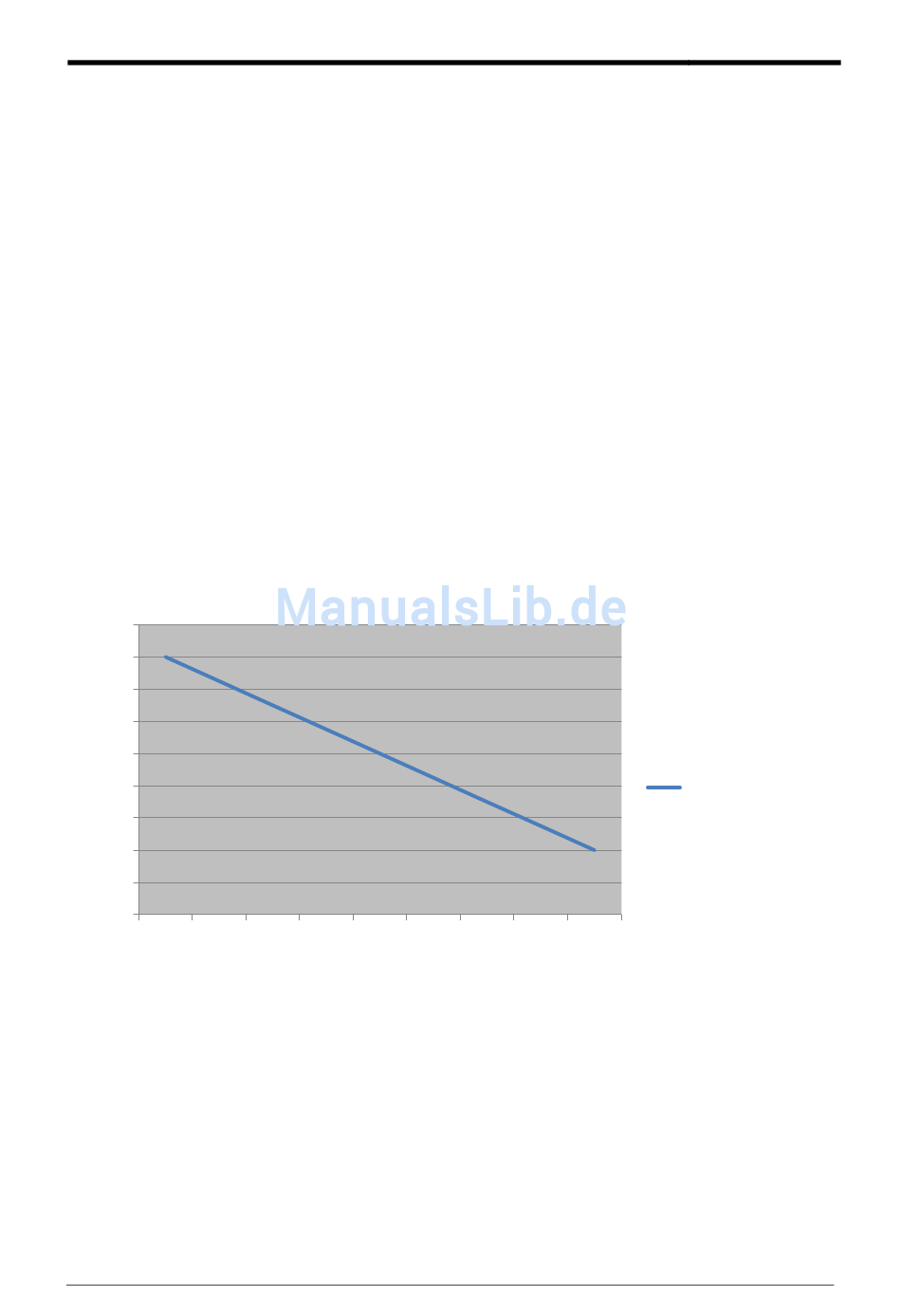

Beispiel:
75 °C
70 °C
65 °C
60 °C
55 °C
50 °C
45 °C
40 °C
35 °C
30 °C
-20 °C -15 °C -10 °C -5 °C
Abbildung 6
