4. Montage
Die folgenden Arbeiten müssen durch einen konzessionierten Fachmann durchgeführt werden.
4.1 Allgemeine Hinweise
Der Gebläsekonvektor darf nicht in explosionsgefährdeten Räumen eingesetzt werden und ist für einen Betrieb
in Räumen mit anfallenden Abgasen, Industriestäuben u. ä. nicht geeignet. Wenn die Netzanschlußleitung dieses
Gerätes beschädigt wird, muß sie durch den Hersteller, seinen Kundendienst oder einer ähnlich qualifizierten
Person ersetzt werden, um Gefahren zu vermeiden. Das Gerät nicht abdecken, die Luftöffnungen nicht zustellen
und einen Abstand von mindestens 50 cm zu angeströmten Gegenständen einhalten.
4.2 Montagehinweise

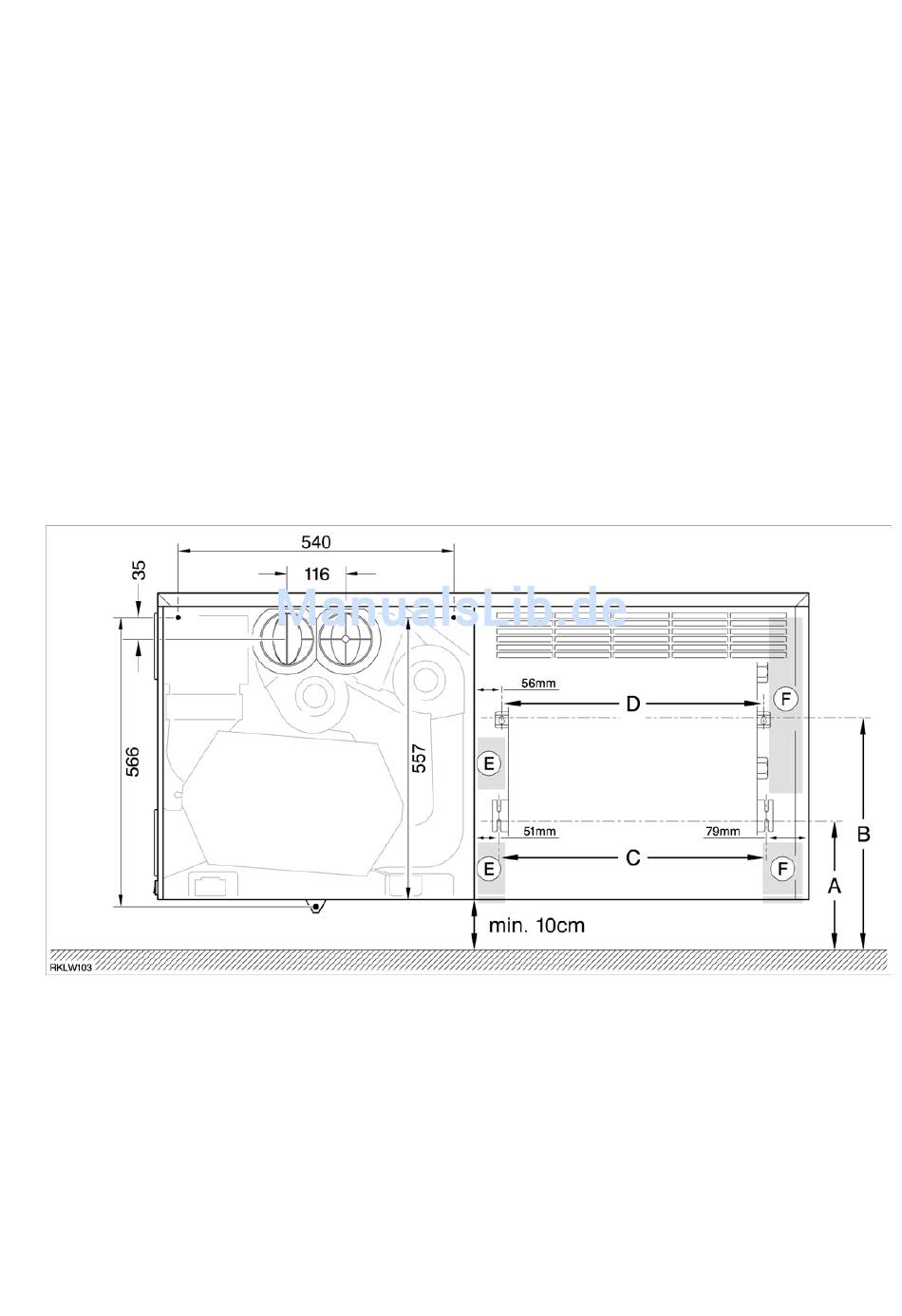

Die Montage der CombiFans erfolgt in mehereren Schritten. Die Maße können Sie untenstehender Abbildung
entnehmen. Zuerst wird der Lüftungsteil montiert, anschließend die Gebläsekonvektoreinheit.
Bei der Montage des Lüftungsteils werden zuerst die beiliegenden Mauerdurchführungsrohre montiert, dies kann
bei Neubauten oder bei Renovierungsarbeiten im Vorfeld geschehen, die Anbringung des Lüftungsgerätes kann
dann abschließend nach Fertigstellung erfolgen. Bitte beachten Sie bei der vorherigen Montage der Mauerdurch-
führungen darauf, dass sich die Höhenmaße und Tiefenmaße durch Estrich bzw. Bodenbeläge sowie Putz noch
verändern können.
A -
24,5 cm (bei 10 cm Bodenabstand)
C -
RMF 1 - 39,4 cm
RMF 2 - 50,4 cm
RMF 3 - 73,5 cm
RMF 4 - 95,5 cm
E - Freiraum für Elektroanschluß, nach hinten offen, Durchführung auch von unten möglich
F - Freiraum für Wasseranschluß, nach hinten offen, Durchführung auch von unten möglich
Das rechte Seitenteil der Gebläsekonvektoreinheit ist zur besseren Zugänglichkeit bei der Montage einfach
demontierbar. Siehe auch Abbildung S. 14 unten.
B -
44,1 cm (bei 10 cm Bodenabstand)
D -
RMF 1 - 38,4 cm
RMF 2 - 49,4 cm
RMF 3 - 72,5 cm
RMF 4 - 94,5 cm
9
