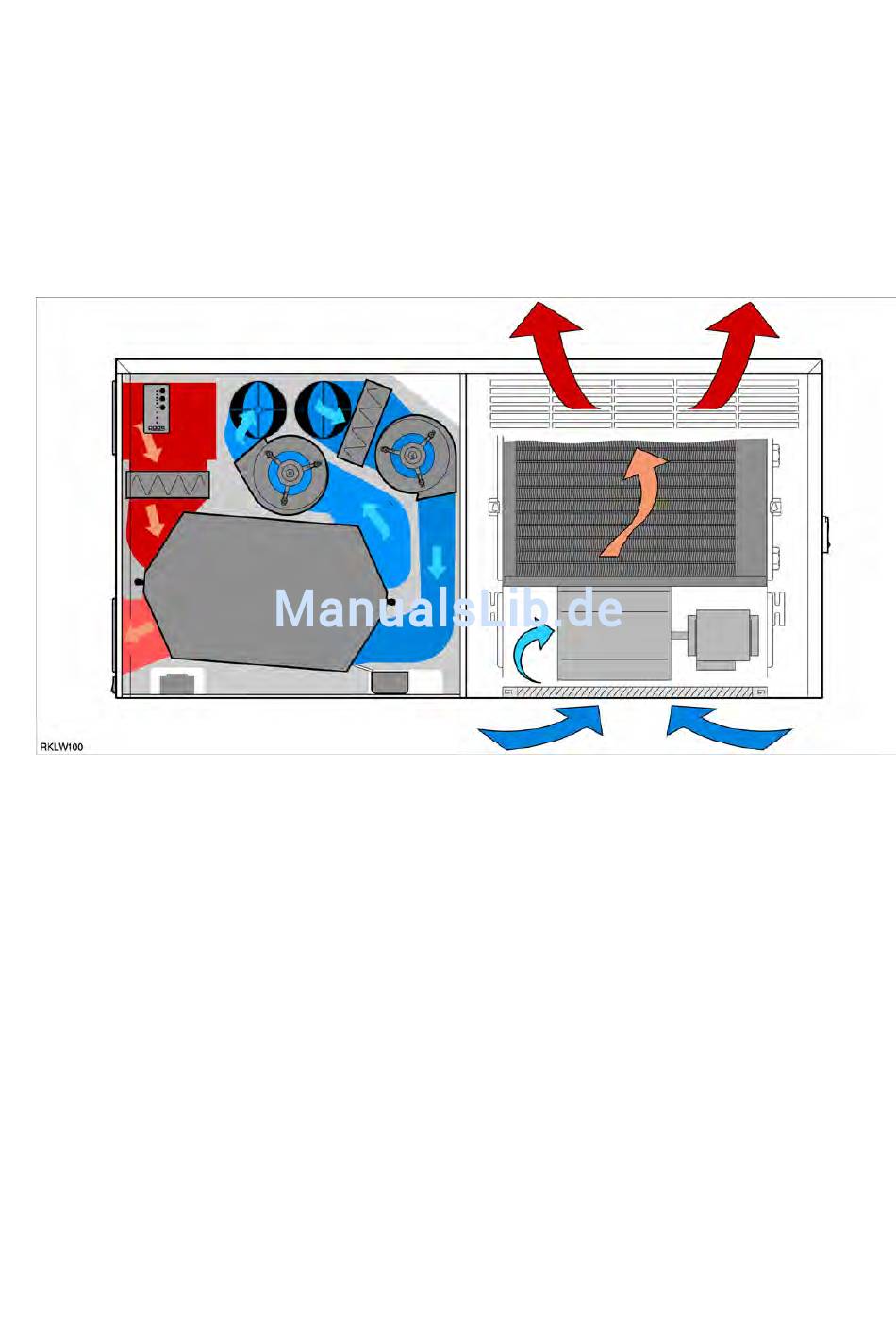

Abbildung 1: Funktionsschema
1. Beschreibung
Funktionsprinzip des Gebläsekonvektors
Durch einen Lüfter wird von der Geräteunterseite die Raumluft angesaugt. Die Luft passiert dann einen Lamellen-
Wärmetauscher der von warmem Wasser des Heizkreislaufes (auch Kaltwasser möglich, z. B. bei
Wärmepumpenheizungen) durchlaufen ist. Dabei wird dem Warmwasser Wärme entzogen und an die durchströmende
Luft abgegeben, die sich dann erwärmt und am Luftaustritt an der oberen Gerätefront wieder abgegeben wird.
Aufgrund der großen Austauschfläche und der großen, transportierten Luftmengen, kann ein Gebläsekonvekor
sehr viel Wärme (Kälte) an den Raum abgeben, das alles bei geringsten Abmessungen und sehr geräuscharmen
Lauf.
Funktionsprinzip des Raumlüftungsgerätes mit Wärmerückgewinnung
Durch einen Lüfter wird die verbrauchte Raumluft abgesaugt und über den patentierten Gegenstrom-
Kanalwärmetauscher nach außen geführt. Zur Vermeidung von Verunreinigungen im Wärmetauscher passiert die
Luft vorher einen Abluftfilter (vgl. Schema Abb. 1). Der Wärmetauscher entzieht dieser verbrauchten Luft Wärme
und überträgt diese auf die von außen über einen Filter angesaugte Frischluft. Ein weiterer Lüfter bläst die dadurch
erwärmte und gefilterte Frischluft wieder in den Raum.
Die Luftführung nach außen erfolgt durch einen für beide Luftströmungen geteilten Kanal. Evtl. auftretendes
Kondensat wird in einem Behälter im Geräteinneren gesammelt und kann über einen Schieber von aussen entleert
werden.
2
Raumlüftungsgerät
Gebläsekonvektor
