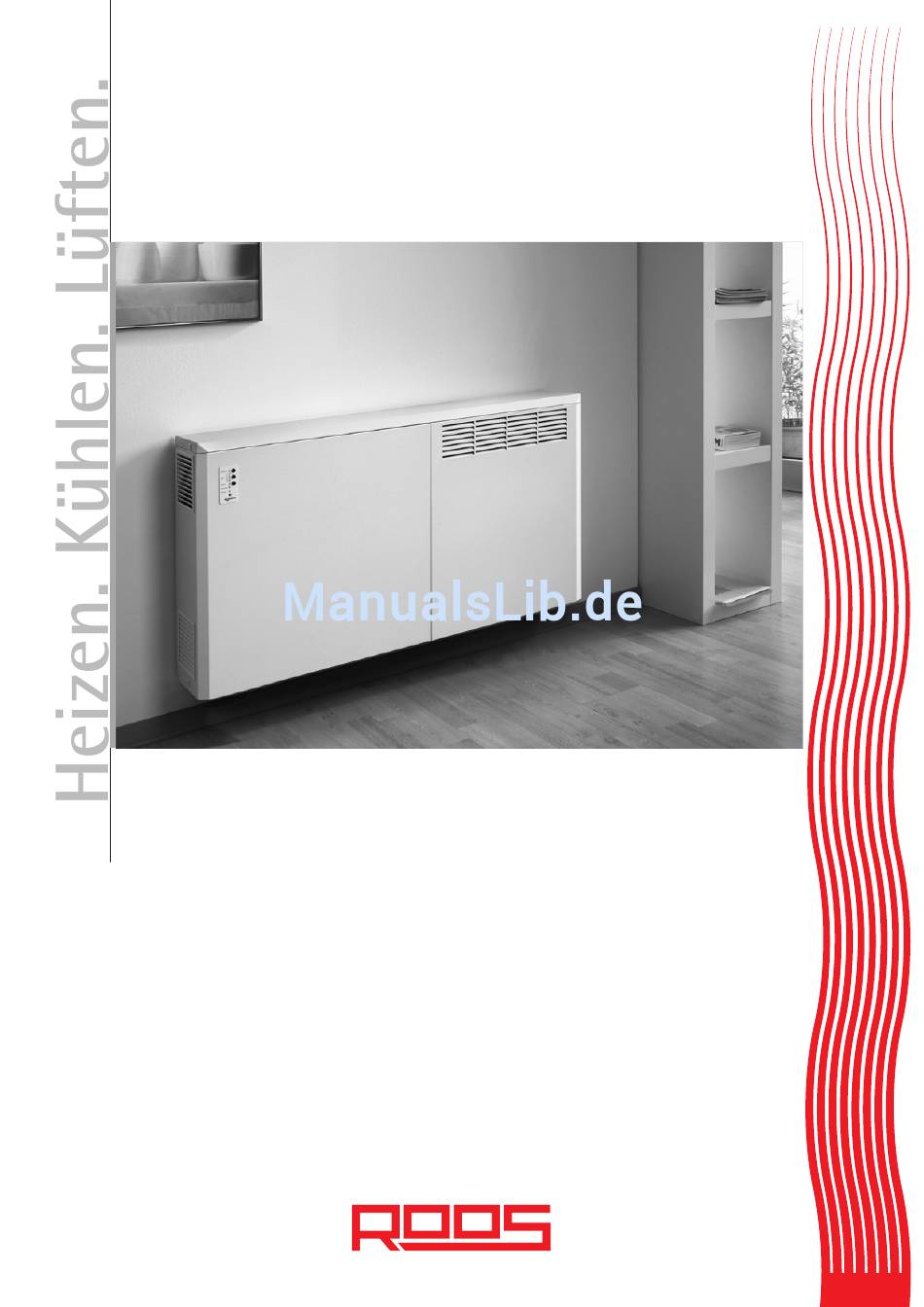

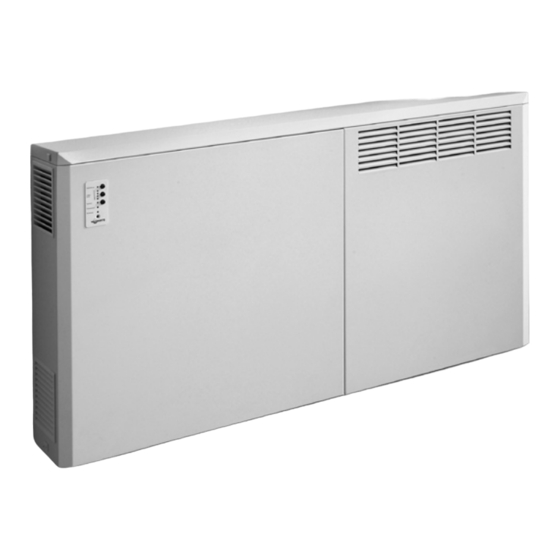

- Seite 1 Gebläsekonvektoren ROOS CombiFan ROOS MonoFan Technisches Handbuch Gerätetypen RCF 1, RCF 2, RCF 3 RMF 1, RMF 2, RMF 3, RMF 4...
-
Seite 2: Abmessungen
In dieser Broschüre findenb Sie die technischen Daten zu den ROOS Gebläsekonvektoren der Serien ROOS MonoFan und ROOS CombiFan. Sollten Sie darüber hinaus zusätzliche Informationen benötigen, stehen wir gerne zu Ihrer Verfügung. Inhaltsverzeichnis 1. Abmessungen / Maße 2. Geräteaufbau 3. Funktionsweise 4. - Seite 3 1.2 Maße A - 24,5 cm (bei 10 cm Bodenabstand) B - 44,1 cm (bei 10 cm Bodenabstand) C - RCF / RMF 1 - 38,4 cm D - RCF / RMF 1 - 39,4 cm RCF / RMF 2 - 49,4 cm RCF / RMF 2 - 50,4 cm RCF / RMF 3 - 72,5 cm RCF / RMF 3 - 73,5 cm...
-
Seite 4: Geräteaufbau
20. Bedieneinheit Gebläsekonvektor 21. Luftaustritt 22. Wasseranschluß (Eingang) 23. Wasseranschluß (Ausgang) 24. Durchführungen für Wasser- bzw. Elektroanschluß Bei der Geräteserie ROOS MonoFan entfällt der Lüftungsteil mit Wärmerückgewinnung auf der linken Seite, die Bedieneinheit für den Gebläsekonvektorteil ist dann am linken Seitenteil befestigt. -
Seite 5: Funktionsweise
3. Funktionsweise Funktionsprinzip des Gebläsekonvektors Durch einen Lüfter wird von der Geräteunterseite die Raumluft angesaugt. Die Luft passiert dann einen Lamellen-Wärmetauscher der von warmem Wasser des Heizkreislaufes (auch Kaltwasser möglich, z. B. bei Wärmepumpenheizungen) durchlaufen ist. Dabei wird dem Warmwasser Wärme entzogen und an die durchströmende Luft abgegeben, die sich dann erwärmt und am Luftaustritt an der oberen Gerätefront wieder abgegeben wird. -
Seite 6: Übersicht
4. Technische Daten Gebläsekonvektoreinheit 4.1 Übersicht Modell RMF / RCF 1 RMF / RCF 2 RMF / RCF 3 RMF 4 W (max.) 2010 2910 4620 5940 Heizleistung W (durch.) 1460 2120 3830 4870 W (min.) 1060 1540 2890 3530 Heizleistung 1150 1700... -
Seite 7: Zusätzliche Informationen
4.2 Zusätzliche Informationen Die maximale Wassereintrittstemperatur beträgt 80°C, der maximale Betriebsdruck beträgt 8 bar. Bitte beachten Sie die nachfolgenden Durchflußgrenzwerte: Gerätetyp RMF/RCF 1 RMF/RCF 2 RMF/RCF 3 RMF 4 Mindestdurchfluß Höchstdurchfluß 1.050 (jeweils in l/h) Minimale mittlere Wassertemperatur Zur Vermeidung von Kondensatbildung am Gerät, sollte der Mindestwert der mittleren Wassertemperatur lt. den in der folgenden Tabelle angegebenen Werte nicht unterschritten werden. -
Seite 8: Die Anschlußplatine
In der Tabelle sind die in Räumen mit einem Volumen von 85 m und einer Nachhallzeit Tr = 0,5 s gemessenen Schalldruckpegel angegeben. 4.3 Die Anschlußplatine Die Anschluplatine der Roos-Gebläsekonvektoren bietet verschiedene Optionen für die Einstellung und Anpassung des Gerätes. TH Extern: Anschluß... - Seite 9 4.4 Wärmeleistungen In der nachstehenden Tabelle sind die Wärmeleistungen für die wichtigsten Vorlauftemperaturen der verschiedenen Gerätetypen kurz zusammengefasst. RMF / RCF 1 RMF / RCF 2 RMF / RCF 3 RMF 4 Raum- Wasser- Wasser- Lüfter- temperatur eintritt austritt stufe 1060 W 1540 W 2890 W...
- Seite 10 4.4 Wärmeleistungen Abgegebene Wärmeleistung RMF 2 / RCF 2 Abgegebene Wärmeleistung RMF 3 / RCF 3 Abgegebene Wärmeleistung RMF 4...
- Seite 11 4.5 Abgegebene Kälteleistungen RMF 1 Tw (°C) Dt (K) Ta w.b. (°C) Pc 21°C Ta b.s. 23°C Ta b.s. 25°C Ta b.s. 27°C Ta b.s. 29°C Ta b.s. 30°C Ta b.s. 1010 1117 1058 1224 1159 1096 1084 1086 1107 1142 1060 1226...
- Seite 12 4.5 Abgegebene Kälteleistungen RMF 1 Tw (°C) Dt (K) Ta w.b. (°C) Pc 21°C Ta b.s. 23°C Ta b.s. 25°C Ta b.s. 27°C Ta b.s. 29°C Ta b.s. 30°C Ta b.s. 1123 1115 1109 1103 Die in der Tabelle angegebenen Kühlleistungen beziehen sich auf die größte Lüfterdrehzahl (Stufe 3), zur Ermittlung der Leistung in den anderen Lüfterstufen, ist der angegebene Wert mit den u.
- Seite 13 4.5 Abgegebene Kälteleistungen RMF 2 Tw (°C) Dt (K) Ta w.b. (°C) Pc 21°C Ta b.s. 23°C Ta b.s. 25°C Ta b.s. 27°C Ta b.s. 29°C Ta b.s. 30°C Ta b.s. 1181 1058 1287 1207 1442 1353 1595 1496 1748 1640 1565 1549...
- Seite 14 4.5 Abgegebene Kälteleistungen RMF 2 Tw (°C) Dt (K) Ta w.b. (°C) Pc 21°C Ta b.s. 23°C Ta b.s. 25°C Ta b.s. 27°C Ta b.s. 29°C Ta b.s. 30°C Ta b.s. 1148 1077 1151 1079 1045 1031 1053 1110 1195 1080 1604 1539...
- Seite 15 4.5 Abgegebene Kälteleistungen RMF 3 Tw (°C) Dt (K) Ta w.b. (°C) Pc 21°C Ta b.s. 23°C Ta b.s. 25°C Ta b.s. 27°C Ta b.s. 29°C Ta b.s. 30°C Ta b.s. 1481 1162 1997 1752 2177 2000 2440 2241 2698 2478 2957 2716...
- Seite 16 4.5 Abgegebene Kälteleistungen RMF 3 Tw (°C) Dt (K) Ta w.b. (°C) Pc 21°C Ta b.s. 23°C Ta b.s. 25°C Ta b.s. 27°C Ta b.s. 29°C Ta b.s. 30°C Ta b.s. 1121 1029 1407 1292 1679 1542 1942 1784 1144 1034 1412 1297...
- Seite 17 4.5 Abgegebene Kälteleistungen RMF 4 Tw (°C) Dt (K) Ta w.b. (°C) Pc 21°C Ta b.s. 23°C Ta b.s. 25°C Ta b.s. 27°C Ta b.s. 29°C Ta b.s. 30°C Ta b.s. 2064 1446 2785 2180 3035 2487 3401 2787 3762 3073 4123 3379...
- Seite 18 4.5 Abgegebene Kälteleistungen RMF 4 Tw (°C) Dt (K) Ta w.b. (°C) Pc 21°C Ta b.s. 23°C Ta b.s. 25°C Ta b.s. 27°C Ta b.s. 29°C Ta b.s. 30°C Ta b.s. 1109 1563 1281 1962 1608 2341 1919 2708 2219 1222 1595 1286...
- Seite 19 5. Technische Daten Raumlüftungseinheit Gerätetyp 82013700 LG Geräteabmessungen (BxHxT) 62 x 19 x 60,5 cm Gewicht 16,5 kg Elektr. Anschluß 1N/230V Außenwanddurchführungen (ø) 105 mm (im Lieferumfang enthalten) Luftleistung (m³/h) 20/30/60/80 Stufen 1-4, (Stufe 4=Stoßlüftung) Wärmebereitstellungsgrad (korr. lt. DIBT) 77-88% 6.5W, 10W, 22W, 45W Elektr.
- Seite 20 ROOS GmbH Ohlenfeldstraße 4-6 56154 Boppard-Buchholz Tel. 0 67 42/80 02-0 Fax 80 02-40 Dieselstr. 12 08371 Glauchau-lndustriegeb. Nordwest Tel. 0 37 63/17 93-0 Fax 17 93-30 Internet: www.roos-gmbh.de e-mail: info@roos-gmbh.de...
