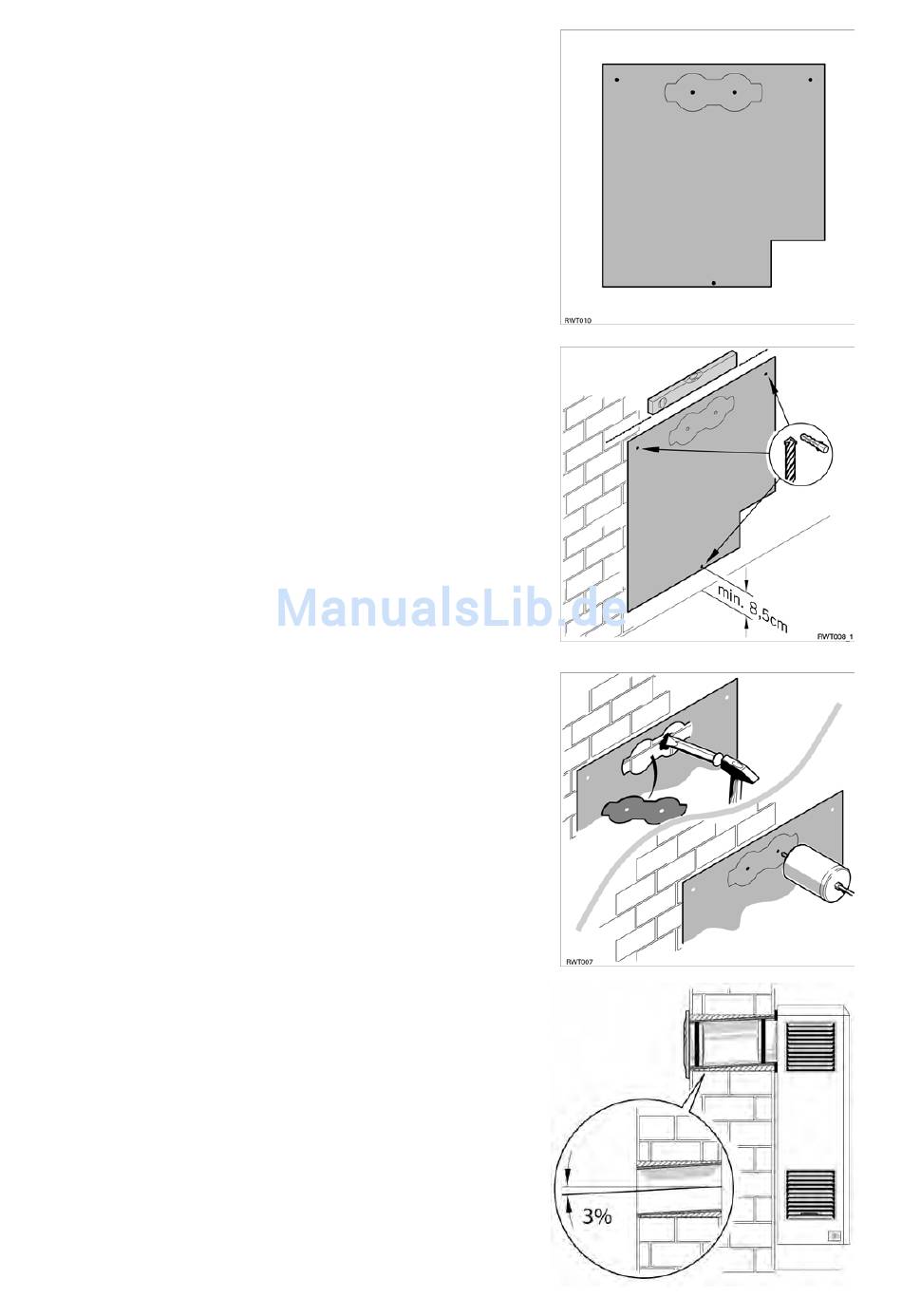

4.3 Montage Lüftungseinheit
Die Montage Ihres Lüftungsgerätes erfolgt in zwei
Schritten. Zuerst werden die beiliegenden
Mauerdurchführungsrohre montiert. Die Mauerdurch-
führungen müssen im Montagezustand bündig mit der
Außenwand abschließen, an der Innenwand ist ein
maximaler Überstand von 5 mm möglich.
Das Lüftungsgerät bzw. die Montageschablone am
Aufstellungsort ausrichten.
Bitte beachten Sie hierbei den empfohlenen Bodenabstand
von 10 cm. Ein Bodenabstand von mindestens 10 cm muss
eingehalten werden (unteres Bohrloch mind 8,5cm)!
Die Montageschablone hilft beim Ausrichten der Bohrungen
und bei der Anbringung der Aufhängungslöcher.
Die Montageschablone am Montageort ausrichten
(Bodenabstand beachten!) und die Bohrlöcher anzeichnen.
Die Schablone kann auch an der Wand befestigt werden
um ein freies Arbeiten zu ermöglichen.
Die Wanddurchbrüche jetzt entweder durch Stemmen
nach den angezeichneten Konturen (oder innerhalb der
befestigten Schablone) oder mit einer Kernbohrmaschine
(Durchmesser > 100mm, Bohrmittelpunkt lt. Schablone)
erstellen.
Die Wanddurchführungen müssen mit einem leichten
Gefälle nach außen (3%, siehe Abbildung) gemäß den
angezeichneten Maßen erfolgen. Bitte sehen Sie bei
massivem Mauerwerk die Durchführungen leicht vergrößert
vor, so dass Sie die Kanäle mit Dämmaterial auspolstern
können. Die Länge der Mauerdurchführungsrohre ist gleich
dem Maß der fertigen Wand mit Innen- und Außenputz.
Die Mauerdurchführungen vor der Montage passend
ablängen.
10
