1.2.1 Frontseite
2
Der IN/OUT-Schalter nimmt den entsprechenden Kanal in Betrieb. Der Schalter wird in der Regel benutzt,
um einen direkten A/B-Vergleich, d. h. einen Hörvergleich zwischen dem unbearbeiteten und dem
bearbeiteten Signal zu ermöglichen.
3
Mit dem THRESHOLD-Regler stellen Sie den Einsatzpunkt der Expander/Gate-Funktion im Bereich
von -50 bis +20 dBu ein. Signale, deren Pegel unterhalb der Threshold-Schwelle liegen, erfahren eine
Abschwächung. Im Moment des Unterschreitens der Schwelle setzt die Release- bzw. Hold-Funktion
ein, und das Signal wird danach mittels RANGE-Regler (
Im Ducker-Betrieb (
4
Der ATTACK-Regler bestimmt die Zeit, die das Key-Signal nach Überschreiten der Threshold-Schwelle
benötigt, um den ursprünglichen Pegel wieder zu erreichen. Im Ducker-Betrieb dient der ATTACK-
Regler zur Einstellung des Pegelminderungsverlaufs bei Überschreiten der Threshold-Schwelle. Der
Einstellbereich umfasst 3 µs bis 90 ms.
5
Der HOLD-Regler bestimmt die Zeitverzögerung des einsetzenden Release-Prozesses nach
Unterschreiten der Threshold-Schwelle. Der Einstellbereich umfasst 8 ms bis 4 Sekunden.
6
Der RELEASE-Regler bestimmt die Zeit, die das Key-Signal nach Unterschreiten der Threshold-Schwelle
benötigt, um die mittels RANGE-Regler eingestellte maximale Pegelminderung zu erreichen. Im Ducker-
Betrieb dient der RELEASE-Regler zur Einstellung der Rücklaufzeit des abgeschwächten Signals auf
dessen ursprünglichen Pegel. Der Einstellbereich umfasst 10 ms bis 2 Sekunden.
7
Mit dem RATIO-Regler wird das Expansionsverhältnis des Expanders eingestellt. Es bestimmt das
Verhältnis von Eingangs- zu Ausgangspegel für alle Signale, die den Threshold-Punkt unterschreiten.
Der Einstellbereich umfasst 1,2:1 bis 30:1. Oberhalb einer Einstellung von 10:1 ist das Verhältnis hoch
genug, um als "Hard Gating" bezeichnet zu werden.
8
Der RANGE-Regler bestimmt das Maß der maximalen Pegelminderung. Der Bereich umfasst 0 dB bis
100 dB.
9
Dieser Schalter dient zur Umschaltung zwischen der Expander/Gate- und der Ducker-Funktion, wodurch
das Steuersignal invertiert wird: Das Überschreiten des Threshold-Punktes durch das Key-Signal
verursacht nun eine Abschwächung des Audiosignals, wohingegen das Unterschreiten zu einer Rückkehr
des Audiosignals auf sein ursprüngliches Pegelniveau führt.
10
Die Anordnung dieser LEDs wird in dieser Anwendung als "Verkehrsampel" bezeichnet und zeigt den
jeweiligen Betriebszustand des Gerätes an: Die BELOW-LED (rot) zeigt an, dass sich das Key-Signal
unterhalb der Threshold-Schwelle befindet. Die HOLD-LED (gelb) zeigt an, dass die Hold-Schaltung
aktiv ist, d. h. dass der Release-Prozess verzögert wird. Die ABOVE-LED (grün) zeigt an, dass sich das
Key-Signal oberhalb der Threshold-Schwelle befindet.
11
Die 8-stellige GAIN REDUCTION-Anzeige gibt Aufschluss über die aktuelle Pegelminderung des
INTELLIGATE und zeigt diese im Bereich von 0 bis 40 dB an.
8
INTELLIGATE XR2000

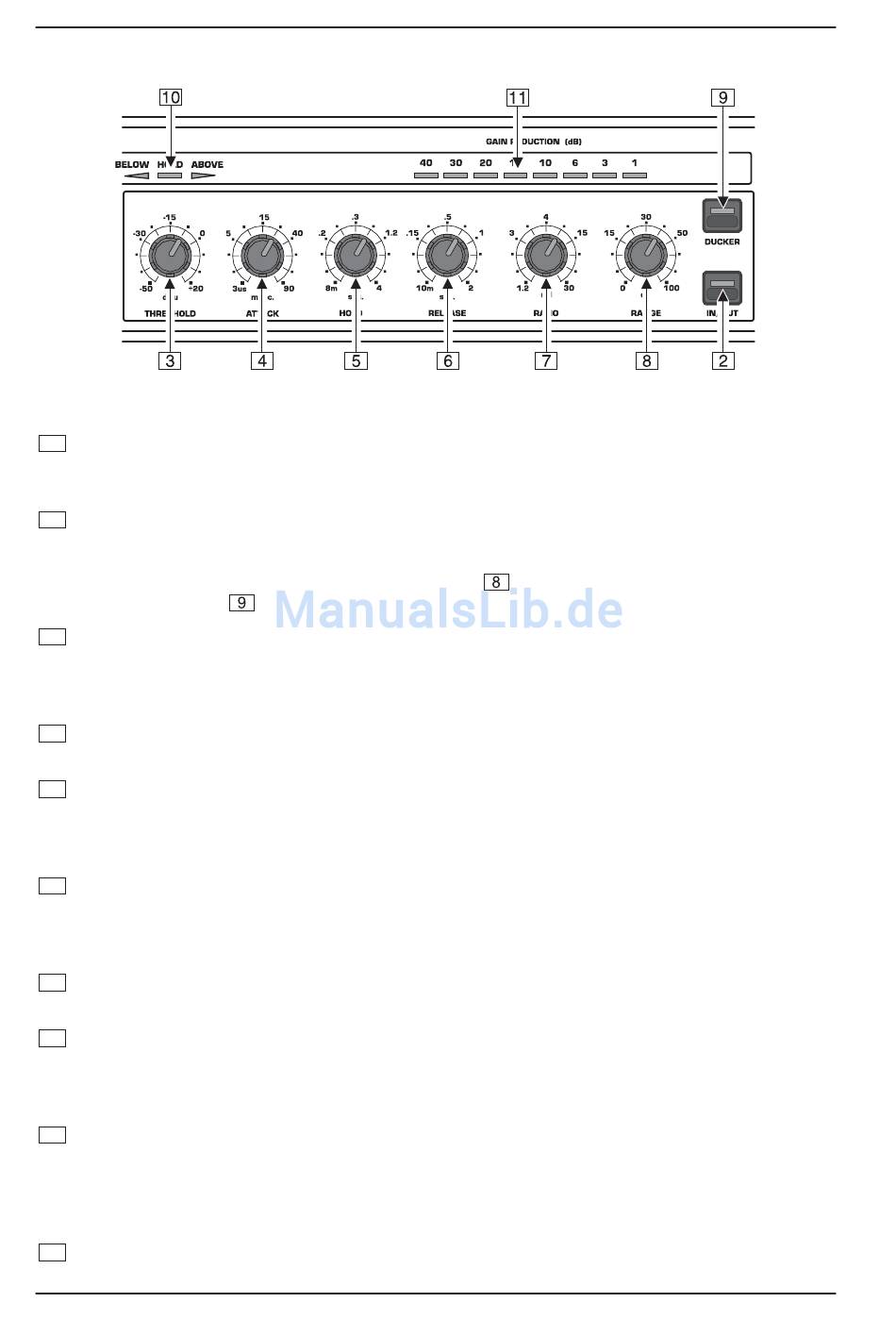

Abb. 1.2: Bedienungselemente der Expander-Sektion
) verlaufen diese Funktionen invers.
1. EINFÜHRUNG
) auf ein einstellbares Pegelniveau abgesenkt.
