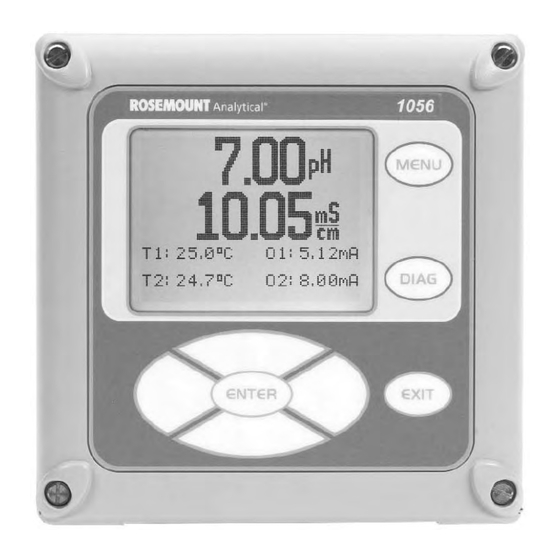

Modell 1056 Zweikanalanalysator
Dieser Anhang zur Betriebsanleitung des Analysators Modell 1056 ist nur bei folgendem Code zu verwenden: 1056-0X-2X-3X-DP
Inhaltsverzeichnis
Verwandte Anleitungen für Rosemount 1056
Inhaltszusammenfassung für Rosemount 1056
- Seite 1 ANHANG ZUR BETRIEBSANLEITUNG ANHANG ZUR BETRIEBSANLEITUNG ANHANG ZUR BETRIEBSANLEITUNG ANHANG ZUR BETRIEBSANLEITUNG ANHANG ZUR BETRIEBSANLEITUNG BA-1056DP, REV. C MODELLREIHE 1056 SEPTEMBER 2008 Modell 1056 Zweikanalanalysator Dieser Anhang zur Betriebsanleitung des Analysators Modell 1056 ist nur bei folgendem Code zu verwenden: 1056-0X-2X-3X-DP...
- Seite 2 Argelsrieder Feld 3 Dieses Produkt ist nicht für den Gebrauch in der Leichtindust- 82234 Weßling rie, Wohn- oder kommerziellen Bereichen vorgesehen, die Tel. (08153) 939-0 unter die EN50081-2 fallen. Fax (08153) 939-172 http://www.EmersonProcess.de © ROSEMOUNT Analytical 2007...
- Seite 3 EXIT während des Schnellstartprogramms bringt Sie zum Anfang des Schnellstartmenüs zurück. 5. Führen Sie die Schritte aus, die im Schnellstartleitfaden Abbildung A des Handbuches BA 49-1056 dargestellt werden. Alle für den Profibus konfigurierten Modell 1056 weisen einen zusätzlichen fünften Schritt im Schnellstartmenü (Schritt 4, falls kein Menüpunkt zur Auswahl der Netzspannung eingeblendet wird.) auf.
-
Seite 4: Über Dieses Dokument
Hinweise Hinweise Hinweise 01/08 Datum der ersten Veröffentlichung dieses Handbuches. Das Handbuch entspricht den Richtlinien von Emerson für Dokumentationen. Dieses Dokument ist als Zusatz zum Handbuch des Modells 1056 zu verstehen. 09/08 FM- und CSA Zulassungen Class 1, Div 2. -
Seite 5: Inhaltsverzeichnis
MODELL 1056 ZWEIKANALANALYSATOR MIT PROFIBUS DP MODELL 1056 ZWEIKANALANALYSATOR MIT PROFIBUS DP MODELL 1056 ZWEIKANALANALYSATOR MIT PROFIBUS DP Zusatz zur Betriebsanleitung Dieser Anhang zur Betriebsanleitung des Analysators Modell 1056 ist nur bei folgendem Code zu verwenden: 1056-0X-2X-3X-DP INHALTSVERZEICHNIS SCHNELLSTARTLEITFADEN SCHNELLSTARTLEITFADEN... - Seite 6 INHALTSVERZEICHNIS MODELL 1056DP...
-
Seite 7: Beschreibung Und Spezifikation
Die Kommunikationsplatine für den Profibus DP- Hauptplatine betrieben wird. V1 wird im Slot für die digitale Kommunikation des 1056 montiert (Es handelt sich hier um die der 3. Die Profibus-Platine kann bei einer Umgebungstemperatur Netzplatine am nächsten gelegene Platine im zwischen 0 und 55 °C betrieben werden... - Seite 8 KAPITEL 1.0 MODELL 1056DP BESCHREIBUNG UND SPEZIFIKATION...
-
Seite 9: Profibus Adapter Und Netzwerke
Die Profibus-Einstellungen am 1056 (1056-0X-2X-3X-DP) ermöglichen eine digitale Kommunikation mit einem Profibus Klasse 1 Master zur Übertragung der gemessenen Prozessvariablen. Das für den Profibus DP konfigurierte Modell 1056 unterstützt die Kommunikation mit einem Profibus Master für alle Messmethoden in ein- und zwei- kanaliger Ausführung. -
Seite 10: Allgemeiner Überblick Über Den Profibus
KAPITEL 2.0 PROFIBUS ADAPTER UND NETZWERKE MODELL 1056DP ALLGEMEINER ÜBERBLICK ÜBER DEN PROFIBUS ALLGEMEINER ÜBERBLICK ÜBER DEN PROFIBUS ALLGEMEINER ÜBERBLICK ÜBER DEN PROFIBUS ALLGEMEINER ÜBERBLICK ÜBER DEN PROFIBUS ALLGEMEINER ÜBERBLICK ÜBER DEN PROFIBUS Profibus ist ein offener Feldbus-Standard und entspricht dem harmnisierten Europäischem Standard EN 50170. Dieser Standard ermöglicht den Feldgeräten unterschiedlicher Hersteller miteinander zu kommunizieren, ohne dass eine spezielle Schnittstelle notwendig ist. -
Seite 11: Installation Und Anschluss
Dieses Kapitel beschreibt die Anschlussmethoden für den 1056 mit Profibus DP kommunikationsplatine. Die herkömm- lichste Methode ist es, für den Anschluss ein Standardprofibuskabel (violett) zu verwenden. Alternativ dazu kann der 1056 mit Profibusplatine mittels eines M12 Adapters an ein Profibus-Netzwerk angeschlossen werden. Der M12 Adapter mit Kabel wird von Rosemount Analytical als Option angeboten und wird nicht automatisch mit einem Gerät ausgeliefert. -
Seite 12: Direkter Anschluss An Ein Profibus-Netzwerk
DIREKTER ANSCHLUSS AN EIN PROFIBUS-NETZWERK DIREKTER ANSCHLUSS AN EIN PROFIBUS-NETZWERK Um das Modell 1056 an ein Profibus-Netzwerk anzuschließen, kann die konventionelle Methode über ein Stan- dard-Profibuskabel (violett) gewählt werden. Das Kabel wird direkt mit der Profibus-Platine verbunden. Die Profi- bus-Platine erlaubt eine direkte Aufnahme des Profibuskabels über den abnehmbaren 4-adrigen Stecker auf der Profibus-Platine. - Seite 13 Hinweis: Hinweis: nach unten geführt werden. Die Profi- bus-Platine kann teilweise oder gänzlich aus dem 1056 ausgebaut werden, um die Installation des Steckers auf der Platine zu erleichtern. Profibus-Platine mit installiertem Stecker und Kabel Profibus-Platine mit installiertem Stecker und Kabel...
-
Seite 14: Anschluss An Ein Profibus-Netzwerk Mit Einem M12 Adapterkabel
ANSCHLUSS AN EIN PROFIBUS-NETZWERK MIT EINEM M12 ADAPTERKABEL Alternativ kann das für den Profibus konfigurierte Modell 1056 mit dem Profibus über einen M12 Adapter verbun- den werden. Der Adapter wird durch Rosemount Analytical als Option bereitgestellt und ermöglicht den Anschluss an ein Profibus T-Netzwerkkabel, dass direkt mit dem Profibus-Netzwerk verbunden ist. - Seite 15 KAPITEL 3.0 MODELL 1056DP INSTALLATION UND ANSCHLUSS 2. Sichern Sie den M12 Kabeladapter mittels der Gewindemutter von außen am Gehäuse, um die notwendige Dich- tung zu erzielen. Richtige Kabeldurchführung für den M12 Adapter Richtige Kabeldurchführung für den M12 Adapter Richtige Kabeldurchführung für den M12 Adapter Richtige Kabeldurchführung für den M12 Adapter Richtige Kabeldurchführung für den M12 Adapter 3.
- Seite 16 Komplette Installation des M12 Adapters Komplette Installation des M12 Adapters Komplette Installation des M12 Adapters Komplette Installation des M12 Adapters 5. Schließen Sie den 1056 für Profibus nun an das Profibus-Netzwerkkabel (violett) an. Nachdem die Spannungsversorgung hergestellt wurde, ist das Gerät zur Kommunikation über das Profibus-...
-
Seite 17: Programmierung Profibus
4.1 ÄNDERUNG DER PROFIBUS-ADRESSE DES FELDGERÄTES Nach dem richtigen elektrischen Anschluss und der richtigen Konfiguration kann ein Profibus-Master nach dem Download eines GSD Files mit dem 1056 kommunizieren. In Appendix A erhalten Sie Informationen über die bei Rosemount Analytical verfügbaren GSD Dateien. - Seite 18 KAPITEL 4.0 PROGRAMMIERUNG PROFIBUS MODELL 1056DP...
-
Seite 19: Geräteanschluss An Ein Profibus-Netzwerk
(GSD-Dateien) für die Kommunikationsmerkmale der Geräte festgelegt. Die charakteristischen Kommunikationsmerkmale eines Profibus-Gerätes werden in Form eines elektronischen Gerätedatenblatts (Gerätestammdaten-Datei, GSD-Datei) festgelegt. Für das Modell 1056 steht eine GSD Datei zur Verfügung und kann über den nachfolgenden Link abgerufen werden: http://www.emerson.com/raihome/liquid/products/AMS_FIELDBUS.asp... - Seite 20 KAPITEL 4.0 PROGRAMMIERUNG PROFIBUS MODELL 1056DP...
-
Seite 21: Zubehör Für Den Profibus
M12 4-Pin Adapterbaugruppe einschließlich vier angelöteter Adern und einer Erdungsader b. M12 Gewindeadapter zur Installation des M12 Adapters in einer Gehäusedurchführung des 1056 c. O-Ring für Gewindeadapter zur Dichtung zwischen der M12 Adapterbaugruppe und dem Gehäuse des 1056 d. Montageanweisung Bestellinformationen für den M12 Adapter:... - Seite 22 KAPITEL 6.0 ZUBEHÖR FÜR DEN PROFIBUS MODELL 1056DP ERSATZTEILE ERSATZTEILE ERSATZTEILE ERSATZTEILE ERSATZTEILE Zubehörteile für Profibus-Netzwerke TEILE-NR. TEILE-NR. BESCHREIBUNG BESCHREIBUNG TEILE-NR. TEILE-NR. TEILE-NR. BESCHREIBUNG BESCHREIBUNG BESCHREIBUNG 9120705 PROFIBUS T-Adapter 9120706 PROFIBUS M12 Abschlusswiderstand 9200344 PROFIBUS M12 Buskabel, 1m 9200345 PROFIBUS M12 Buskabel, 0,5 m 9120707 PROFIBUS M12 Buskabelanschlussstecker, gerade, abgeschirmt 9120708...
-
Seite 23: Fehlersuche
7.3 BESEITIGUNG DER FEHLER UND WARNMELDUNGEN PROFIBUS-DIAGNOSE PROFIBUS-DIAGNOSE PROFIBUS-DIAGNOSE PROFIBUS-DIAGNOSE PROFIBUS-DIAGNOSE Für den Profibus konfigurierte Modelle 1056 verfügen über eine Vielzahl nützlicher Diagnosefunktionen, die beim Parametrieren und bei der Inbetrieb- nahme unterstützen. Um diese Diagnosetools zu nutzen, gehen Sie folgendermaßen vor: DIAG DIAG 1. -
Seite 24: Fehler- Und Warnmeldungen
Fehler- und Warnmeldungen imit Bezug auf die Profibus-Kommunikation werden automatisch erkannt und über die Anzeige dargestellt. Die Hauptanzeige des Modell 1056 enthält enthält ein Banner für Fehler- oder Warn- meldungen im unteren Anzeigebereich. Dieses Banner blinkt in periodischen Abständen, wenn eine Fehler- bzw. -
Seite 25: Beseitigung Der Fehler- Und Warnmeldungen
BESEITIGUNG DER FEHLER- UND WARNMELDUNGEN BESEITIGUNG DER FEHLER- UND WARNMELDUNGEN Das Modell 1056 kann beim Vorliegen von Fehlern oder Warnmeldungen entsprechende Hilfetexte auf der Anzei- ge darstellen. Wird eine individuelle Fehler- oder Warnmeldung angezeigt, so kann der Anwender entsprechende Hilfetexte aufrufen, die zur Fehlerbehebung benutzt werden können. - Seite 26 KAPITEL 7.0 FEHLERSUCHE MODELL 1056DP...
