Rosemount 5402 Anleitung

Produktdatenblatt
00813-0105-4026, Rev FB
September 2008
Zweileiter Radar-Messumformer
für Füllstand

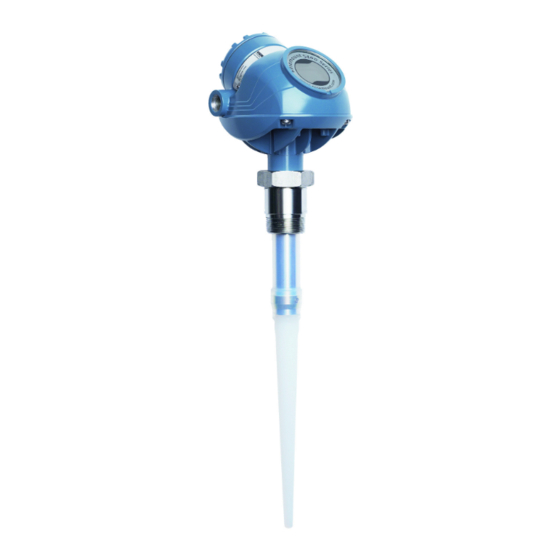

Die Rosemount Serie 5400 ist ein zuverlässiger
Zweileiter Radar-Messumformer zur Messung des
Füllstands von Flüssigkeiten und Schlämmen, mit
überragenden Leistungsmerkmalen für die vielseitig-
sten Anwendungen und Prozessbedingungen. Die
direkte Messung des Füllstands ist von den meisten
Schwankungen des Mediums, einschließlich Tempe-
ratur, Druck, Gas-/Dampfgemische, Dichte, Turbu-
lenz, Blasenbildung/Sieden, Dielektrizitätskonstante,
pH-Wert, Viskosität, Kristallisation usw. unbeeinflusst.
• Innovatives Design. Hervorragende Leistungsdaten
• Praktisch unbeeinflusst von Prozessbedingungen,
da berührungslose Messung
• Nahezu wartungsfreier Betrieb, da keine
bewegten Teile
• Hohe Anwendungsflexibilität durch eine
große Auswahl an Antennentypen und
zwei Modellausführungen: 5402 (26 GHz)
und 5401 (6 GHz)
• Geringe Beeinflussung durch Belagbildung
aufgrund einer kondensationsresistenten Antenne
• Reduzierte Echos von störenden Einbauten /
Behälterwänden durch Zirkularpolarisation
• Leistungsstarke, anwenderfreundliche
Konfigurationssoftware mit „Measure-and-
Learn" Unterstützung
Innovative Messtechnologien für ein besseres Betriebsergebnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Zuverlässige Messungen durch fortschrittliche Funktionen zur Oberflächenüberwachung . . . . . . . . . . . . . .5
Systemintegration. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Übersicht über Messumformer und Antennen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Messbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Hinweise für die Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Produkt-Zulassungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Maßzeichnungen und mechanische Parameter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Bestellinformationen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Anwendungs- und Konfigurationsdatenblatt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
