1MRS758534 A
3.4.3.5
REV615
Anwendungs-Handbuch
B1
CONTROL_LOCAL
B2
FALSE
B1
CONTROL_REMOTE
B2
FALSE
GUID-3893E4E5-21BD-4A79-AB47-865162E9ECEF V1 DE

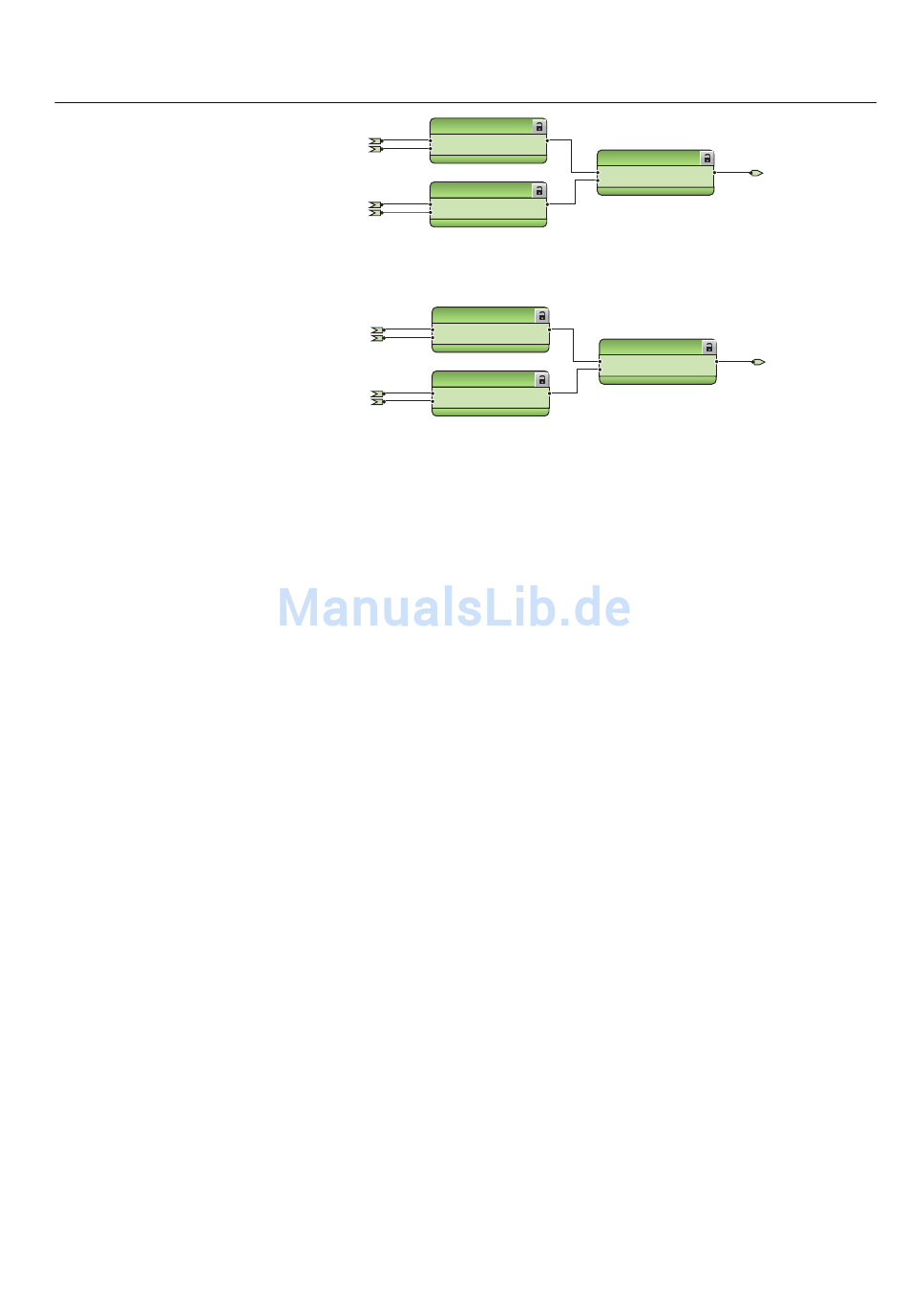

Abb. 87:
Externer Befehl zum Schließen des Leistungsschalters
CONTROL_LOCAL
FALSE
CONTROL_REMOTE
FALSE
GUID-E4861647-EF79-432A-B3B7-344BE9086611 V1 DE
Abb. 88:
Externer Befehl zum Öffnen des Leistungsschalters
Funktionsdiagramme für Messfunktionen
Die Leiterstromeingänge zum Gerät werden von der Strommessfunktion CMMXU1
gemessen. Der Stromeingang ist mit der X120-Karte in der Rückwand verbunden. Die
Funktion Symmetrische Komponenten (Strom) CSMSQI1 misst den symmetrischen
Strom, und die Funktion Summenstrommessung RESCMMXU1 misst den
Summenstrom.
Die dreiphasige Kondensatorbank-Unsymmetriemessung ist in der Schutzfunktion
CUBPTOC verfügbar.
Die Kondensator-Leiterspannungseingänge zum Gerät werden von der
Spannungsanzeige VMMXU1 gemessen. Der Spannungseingang ist mit der X130-
Karte in der Rückwand verbunden. Die Funktion Symmetrische Komponenten der
Spannung VSMSQI1 misst die symmetrische Spannung, und die Funktion
Verlagerungsspannungsmessung RESVMMXU1 misst die Verlagerungsspannung.
Die Kondensator-Unsymmetriespannung kann mit der Funktion
Summenstrommessung RESVMMXU2 gemessen werden.
Die Messungen können im LHMI abgelesen werden und stehen über die Messoption
in der Menüauswahl zur Verfügung. Auf der Grundlage der Einstellungen können die
Funktionsblöcke für die gemessenen Stromwerte Signale für die untere Alarm- oder
Warngrenze und für die hohe Alarm- oder Warngrenze generieren.
Die Frequenzmessung FMMXU1 des Netzes und die dreiphasige Leistungs- und
Energieberechnung PEMMXU1 sind verfügbar. Die Lastprofilregistrierung-
Funktion LDPRLRC1 ist in der Übersicht mit den Messungen enthalten. Mit
LDPRLRC1 kann der Lastverlauf des entsprechenden Abgangs beobachtet werden.
Mit den Funktionen Harmonische des Stroms CMHAI1 und Harmonische der
Spannung VMHAI1 kann der Oberschwingungsgehalt des Leiterstroms und der
Leiter-Erde-Spannung gemessen werden. Die Spannungsänderung (Einbrüche und
REV615 Standardkonfigurationen
AND
O
B1
B2
AND
O
AND
B1
O
B2
B1
B2
AND
B1
O
B2
Abschnitt 3
OR
O
CBXCBR1_AU_CLOSE
OR
O
CBXBCR1_AU_OPEN
81
