X110_BI4_CB_CLOSED
GUID-CF723E8E-F01F-4A51-BE58-2083B45AC03F V1 DE

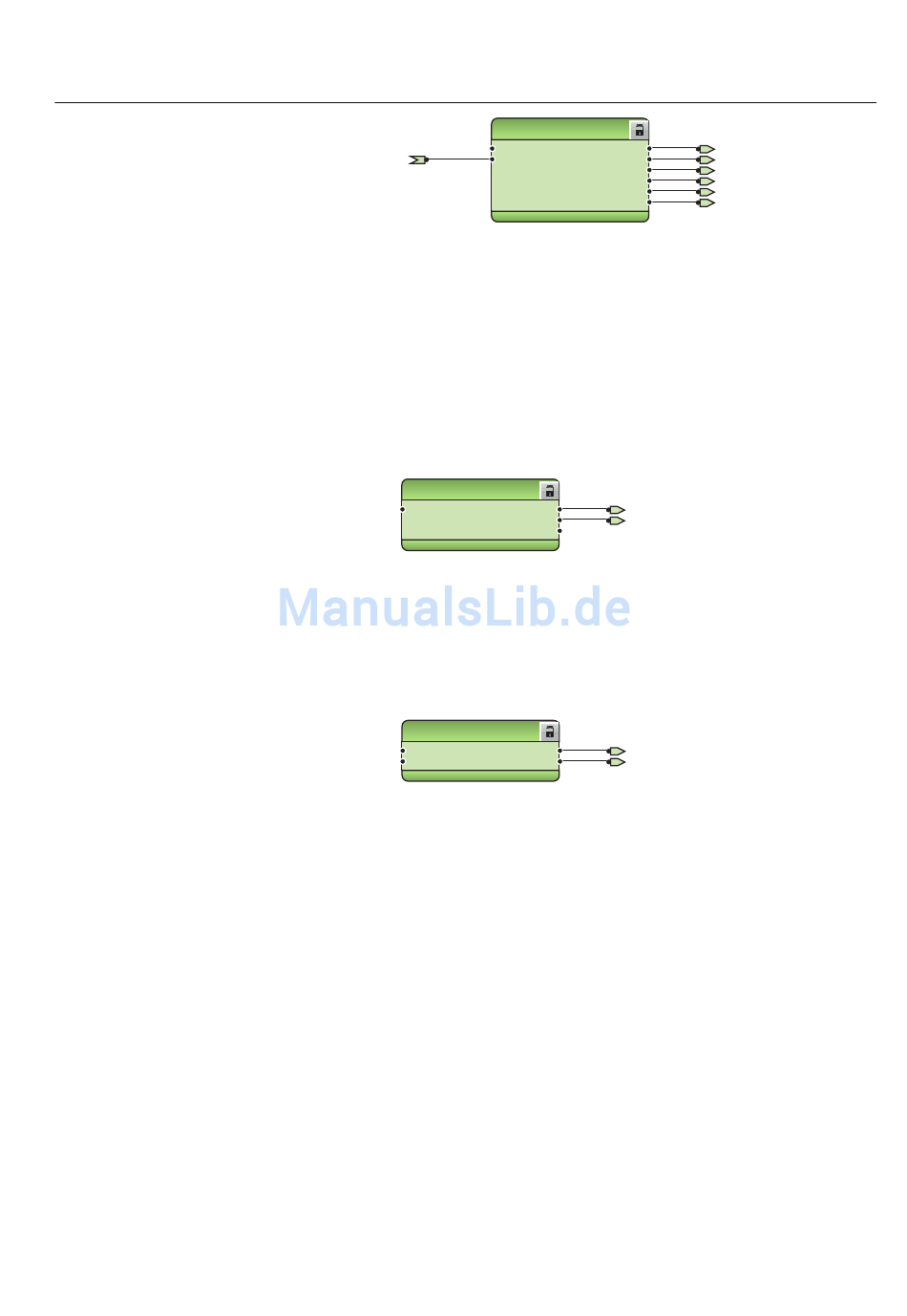

Abb. 61:
Funktion für den Kondensatorbank-Überlastschutz
Mit dem in der Anwendungskonfiguration vorhandenen Unsymmetrieschutz für
Shunt-Kondensatorbänke CUBPTOC1 können Kondensatorbänke, die über eine
doppelte Y-Verbindung angeschlossen sind, vor internen Fehlern geschützt werden.
Die Funktion ist für den Schutz vor intern abgesicherten, extern abgesicherten und
ungesicherten Anwendungen mit Kondensatorbänken geeignet. Wird in der
Anwendung eine Kondensatorbank verwendet, die über eine H-Brücke verbunden ist,
kann die Funktion CUBPTOC1 durch die Funktion HCUBPTOC, die speziell für
Kondensatorbänke mit H-Brücken-Verbindung konzipiert ist, ersetzt werden.
BLOCK
GUID-E065DA6C-6BA6-4373-B7D4-3F7A65C73BDD V1 DE
Abb. 62:
Unsymmetrieschutz für Shunt-Kondensatorbänke mit H-Brücke
Der strombasierte Schutz für Einschaltresonanz von Kondensatorbänken
SRCPTOC1 wird für die Erkennung dreiphasiger Resonanzen verwendet, die durch
das Schalten von Kondensatoren oder durch Änderungen an der Netztopologie
verursacht werden.
BLOCK
RESO_IN
GUID-00CB236D-D5DF-47C7-B0D4-1542CA5340B7 V1 DE
Abb. 63:
Resonanzschutz für Kondensatorbänke
Zwei Überspannungs- und Unterspannungsschutzstufen PHPTOV und PHPTUV
bieten einen Schutz vor abnormalen Leiterspannungszuständen. Die Funktionen des
Unterspannungsschutzes (Mitsystem) PSPTUV1 und des
Spannungsunsymmetrieschutzes NSPTOV1 bieten einen spannungsbasierten
Unsymmetrieschutz. Ein Fehler im Spannungsmesskreis wird von der Automatenfall-
Funktion erkannt, und die Aktivierung ist verbunden, um die
Unterspannungsschutzfunktionen und die Funktionen des spannungsbasierten
Unsymmetrieschutzes zu blockieren, um so ein fehlerhaftes Auslösen zu vermeiden.
REV615 Standardkonfigurationen
COLPTOC1
BLOCK
OPR_OVLOD
CB_CLOSED
OPR_UN_I
ST_OVLOD
ST_UN_I
ALARM
BLK_CLOSE
CUBPTOC1
OPERATE
START
ALARM
SRCPTOC1
ALARM
OPERATE
Abschnitt 3
COLPTOC1_OPR_OVLOD
COLPTOC1_OPR_UN_I
COLPTOC1_ST_OVLOD
COLPTOC1_ST_UN_I
COLPTOC1_ALARM
COLPTOC1_BLK_CLOSE
CUBPTOC1_OPERATE
CUBPTOC1_START
SRCPTOC1_ALARM
SRCPTOC1_OPERATE
