6.4

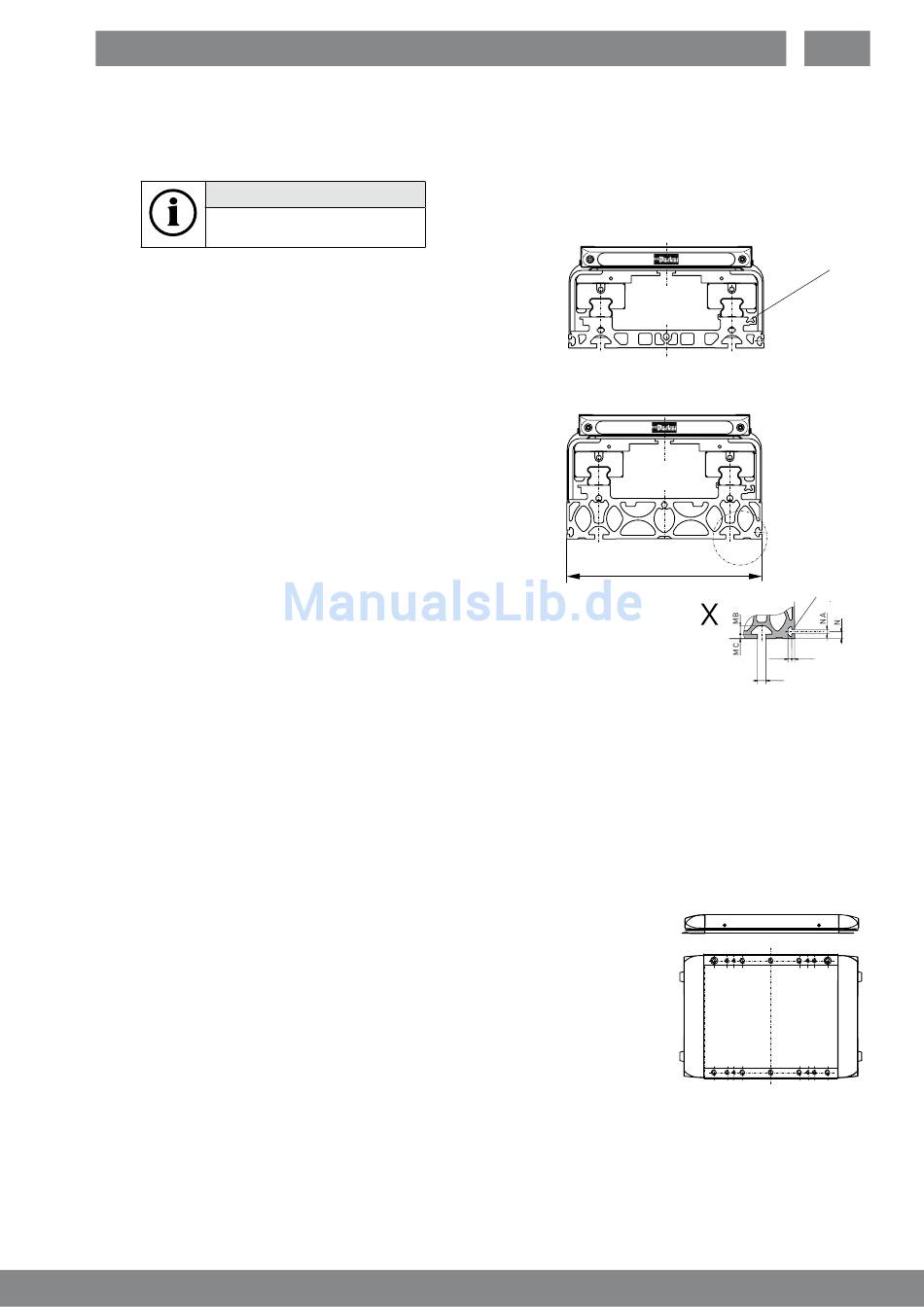

Trägerprofile
Das Trägerprofil ist vom Anwender auf der entsprechenden Unterkonstruktion zu befestigen.
Der Linearantrieb kann einfach mit Hilfe der auf einer Seite bearbeiteten Anschlagkante ausgerichtet werden.
Die Anschlagkante ist mit einer
Rille versehen.
Ausführungen:
Trägerprofil „Basis"
Zur Montage auf einem durchgehenden Unterbau.
Trägerprofil „verstärkt"
Bei weitgehend freitragender Unterkonstruktion.
Durch die verstärkte Profilgeometrie erfahren
Durchbiegung und Verwindung höhere
Eigensteifigkeit.
6.5
Führungssystem
Das Führungssystem ist auf dem Trägerprofil befestigt. Es nimmt die statischen und dynamischen Belastungen durch
die extern bewegte Last, sowie extern einwirkende Kräfte auf. Die zulässigen Belastungsdaten dürfen nicht überschrit-
ten werden.
Kugelumlaufführung
Auf einer Präzisionsführungsschiene aus Stahl werden Laufwagen mit Kugeln linear bewegt.
Der von Parker Hannifin empfohlene Wartungsplan (siehe Kap. 9) ist zu berücksichtigen .
6.6

Mitnehmer und Laufwagen

Der Mitnehmer bewegt eine extern angebundene Last linear. Die externe Last darf nur an den dafür vorgesehenen
Gewindelöchern befestigt werden. Folgende Ausführungen:
Mitnehmer Standard
Ein Mitnehmer, der mit dem Antriebskörper verbunden ist (Bild).
Mitnehmer Tandem
Mit einem zweiten Mitnehmer (Laufwagen), der frei auf dem Führungssystem bewegt
werden kann. Die externe Last wird auf zwei Laufwagen verteilt, die zueinander in
einem festen Abstand zu montieren sind.
Mitnehmer Bi-part „Bidirektional"
(nur HMRB, Zahnriemen, Motoranbaulage AP, CP, AD, CD)
Mit einem zweiten Mitnehmer (Laufwagen), der gegenläufig zum ersten Mitnehmer
vom Riemen angetrieben wird.
6.7

Schallemission

Je nach Antriebskörper, Führungssystem, Last und Geschwindigkeit entstehen unterschiedlich starke Schallemissi-
onen, die durch den Aufbau bedingt sind. Der Betreiber ist für die Einhaltung der geltenden Bestimmungen und Vor-
schriften verantwortlich.
HINWEIS
Basis
Verstärkt
Baubreite K
11
DE
T-Nut für
Magnetschalter
Befestigung:
T-Nut
Ansicht „X"
Anschlag-
kante
mit Rille
NB
NC
MA
