SoundTrack Audio DSP24 MK II

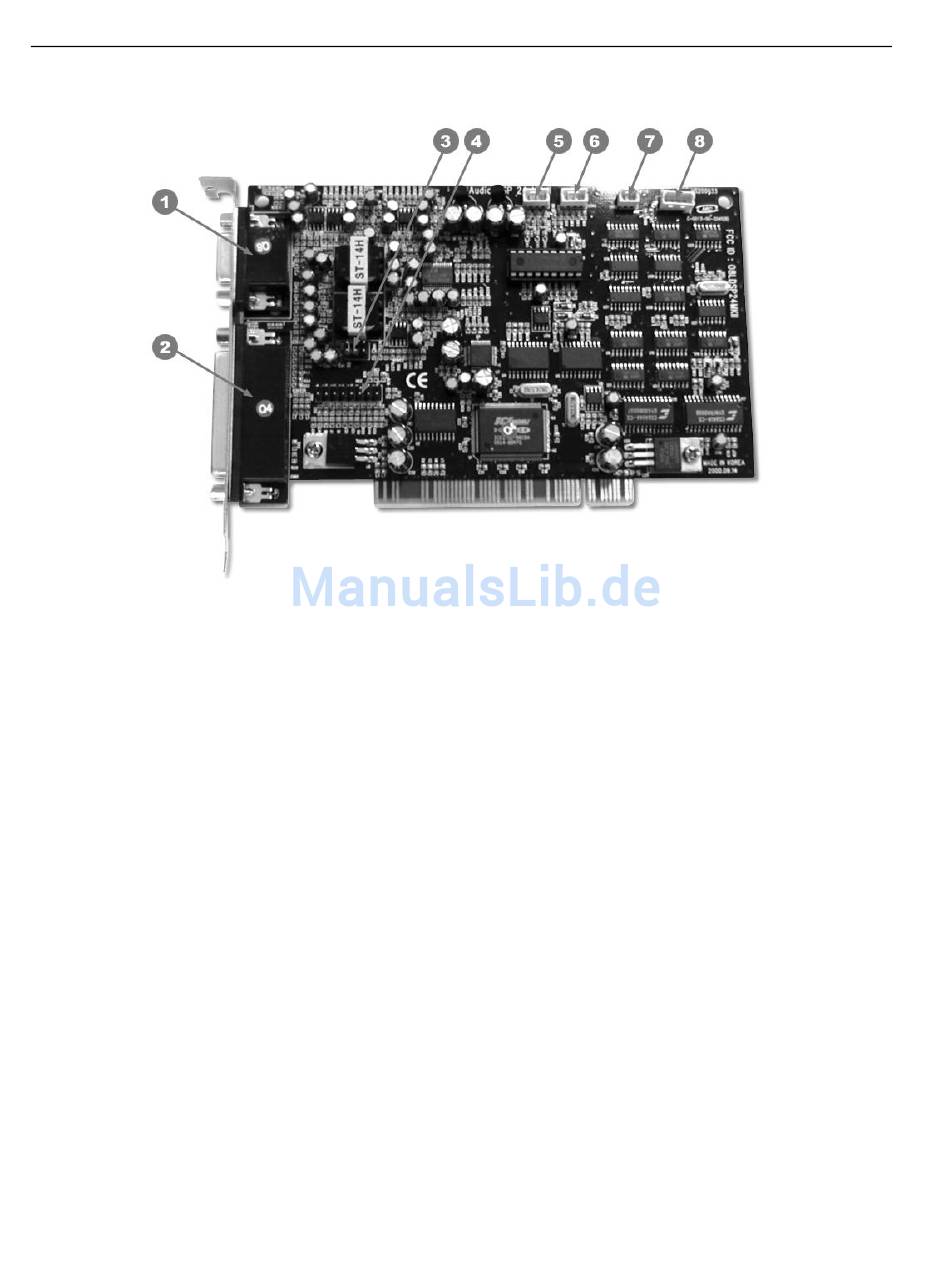

1. 15pin D-SUB Anschluß für Kabelpeitsche (4x XLR, 1x Miniklinke)
2. H-BUS-Anschluß (digitale I/O-Verbindung über 44x44 pin Kabel für externe Erweiterungen)
3. Jumper zur Kontrolle der Miniklinkenbuchse (Ausgang)
4. 16 pin Stecker für optionale Digital I/O-Erweiterung oder Analog Bracket
5. CD-Eingang – kann an den analogen Output des CD-ROM-Laufwerks angeschlossen werden
6. Aux-Eingang – kann an den analogen Output einer TV-Karte oder andere analoge Quellen
angeschlossen werden
7. CD Eingang – kann mit einem digitalen CD-ROM-Laufwerk verbunden werden (nicht
funktionsfähig, wenn S/PDIF aktiv ist und umgekehrt)
8. S/PDIF I/O – Verbindung zur XG DB I Tochterkarte
S
Audio DSP24
OUNDTRACK
- 8 -
