S
Audio DSP24
OUNDTRACK
Um die erste externe Erweiterung anzuschließen, (wie zum Beispiel eine ADC & DAC2000),
gehen Sie bitte folgendermaßen vor:

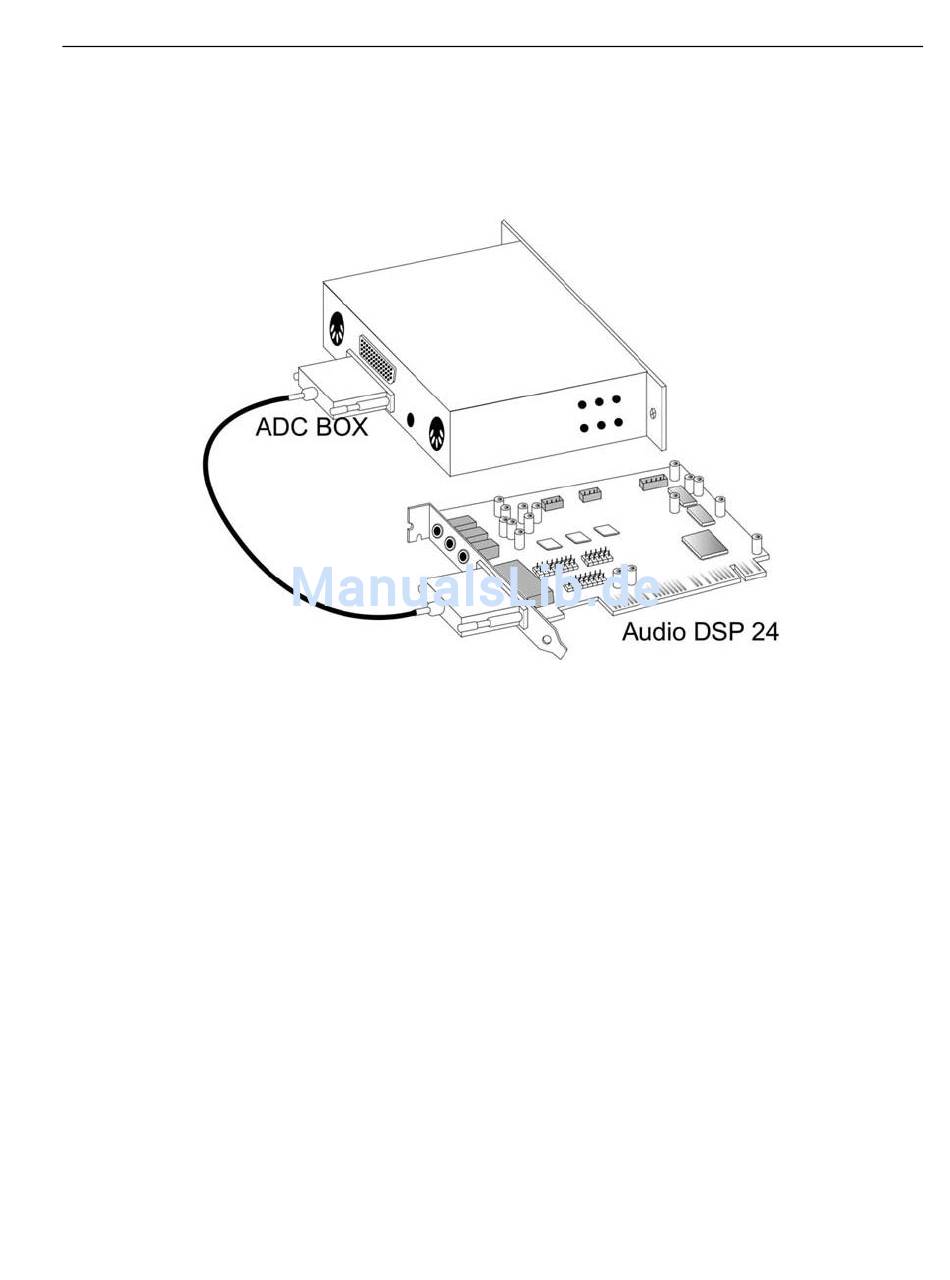

Verbinden Sie das lange, dicke cremefarbene 44 pin Kabel vom Anschluß auf der Rückseite der
Audio DSP24 mit DATA-Out bei der externen Erweiterung.
Achtung: Sie dürfen niemals das 44-pin Kabel ein- oder ausstecken, solange der Computer nicht
heruntergefahren und ausgeschaltet wurde.
DIP-Switch-Schalter – Sie brauchen einen Schalter in der oberen Stellung. Es gibt zehn DIP
Switch-Schalter an der Seite jeder externen Erweiterung (mit Ausnahme des DAC III). Die untere
Stellung steht bei allen Schaltern für ‚aus'. Die obere Position steht bei allen Schaltern für ‚ein'.
Die Schalter 1-4 regeln die einzelnen spezifischen IDs der Softwareeinstellungen. Sie sind
notwendig, damit das System verschiedene AD-Wandler oder andere externe Erweiterungen
unterscheiden kann., wenn verschiedene Geräte an eine Karte angeschlossen werden. Einer dieser
Schalter muß also auf ‚ein' stehen (oben).
Bis zu vier externe Geräte können also gleichzeitig an die Audio DSP 24 angeschlossen werden.
Ein Beispiel wäre etwa ein System mit einer ADC & DAC2000 (8 analoge Ein- und Ausgänge)
und der Digital Station 2000 (ADAT und TDIF I/O).
Bedenken Sie, daß jede Erweiterung eine spezielle ID-Nummer hat. Wenn Sie also eine zweite
Erweiterung anschließen möchten, muss die ID der Erweiterung , die von dem DIP-Schalter auf
der rechten Seite kontrolliert wird, eine andere sein. Nachdem sie die korrekte DIP-Schaltung
- 11 -
