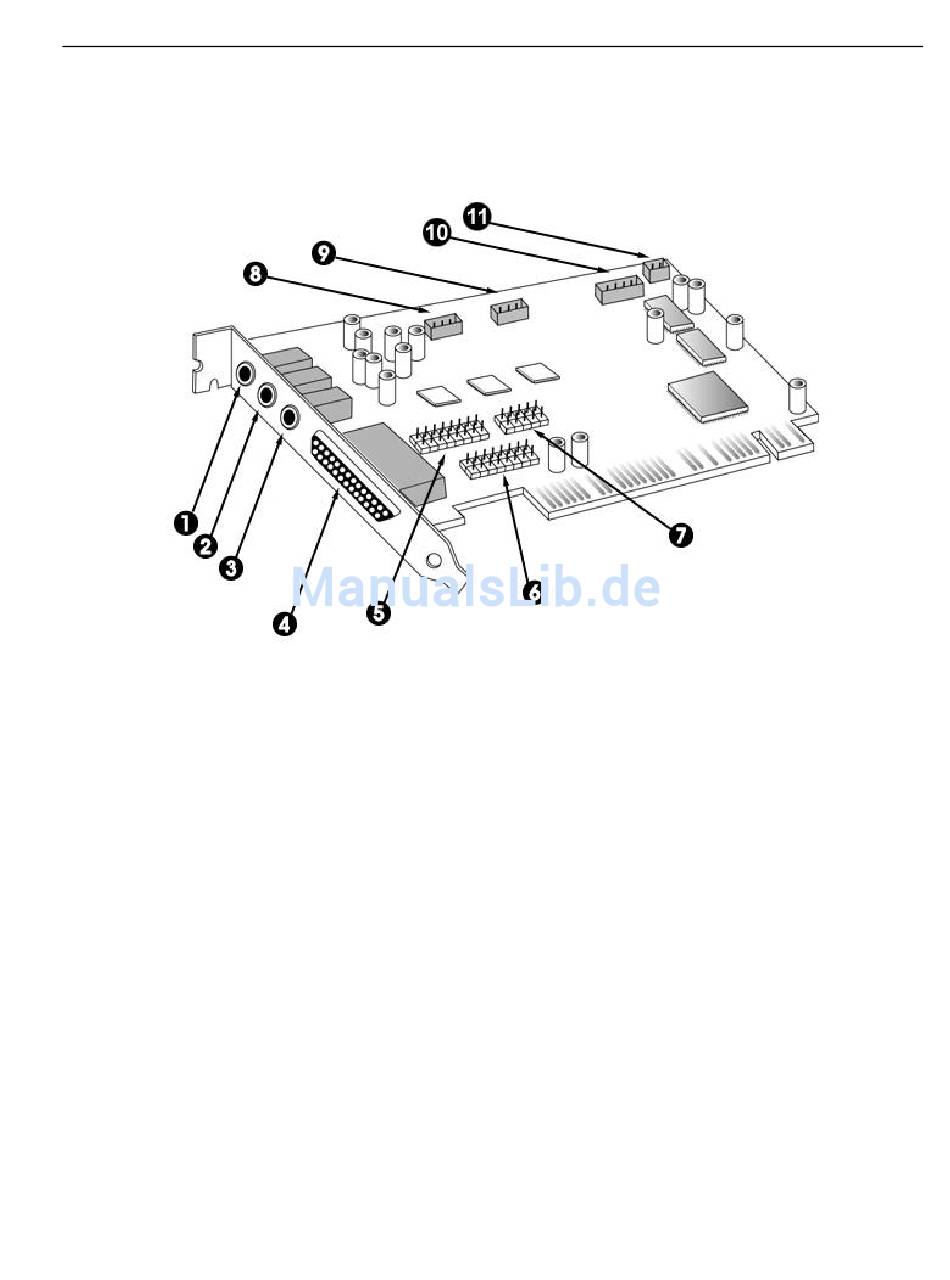

III. Anschlüsse
SoundTrack Audio DSP24
1.
Mikrofoneingang – Miniklinke
2.
Line-In – Stereo-Miniklinke
3.
Line Out – Stereo-Miniklinke
4.
H-BUS-Anschluß (digitale I/O-Verbindung über 44x44 pin Kabel für externe Erweiterungen)
5.
16 pin Stecker für optionale Digital I/O-Erweiterung oder Analog Bracket
6.
MIDI Stecker (Kabel optional)
7.
Digital Audio Stecker – wird zur Kaskadierung mit der SoundTrack Digital Audio verwendet
8.
CD-Eingang – kann an den analogen Output des CD-ROM-Laufwerks angeschlossen werden
9.
Aux-Eingang – kann an den analogen Output einer TV-Karte oder andere analoge Quellen
angeschlossen werden
10. S/PDIF I/O – Verbindung zur XG DB I Tochterkarte
11. CD Eingang – kann mit einem digitalen CD-ROM-Laufwerk verbunden werden (nicht
funktionsfähig, wenn S/PDIF aktiv ist und umgekehrt)
S
Audio DSP24
OUNDTRACK
