S
Audio DSP24
OUNDTRACK
V. Hardwareinstallation
Vergewissern Sie sich, daß der Computer ausgeschaltet und ausgesteckt ist. Entfernen Sie die
äußere Gehäuseabdeckung. Prüfen Sie, ob Sie die Audio DSP 24 und die XG DB I korrekt, d.h.
wie oben beschrieben, angeschlossen haben. Stecken Sie die Audio DSP 24 PCI-Karte nun in
einen freien PCI-Steckplatz, wobei Sie bitte sicherstellen, daß sie richtig (fest!) an ihrer
vorgesehenen Position sitzt.

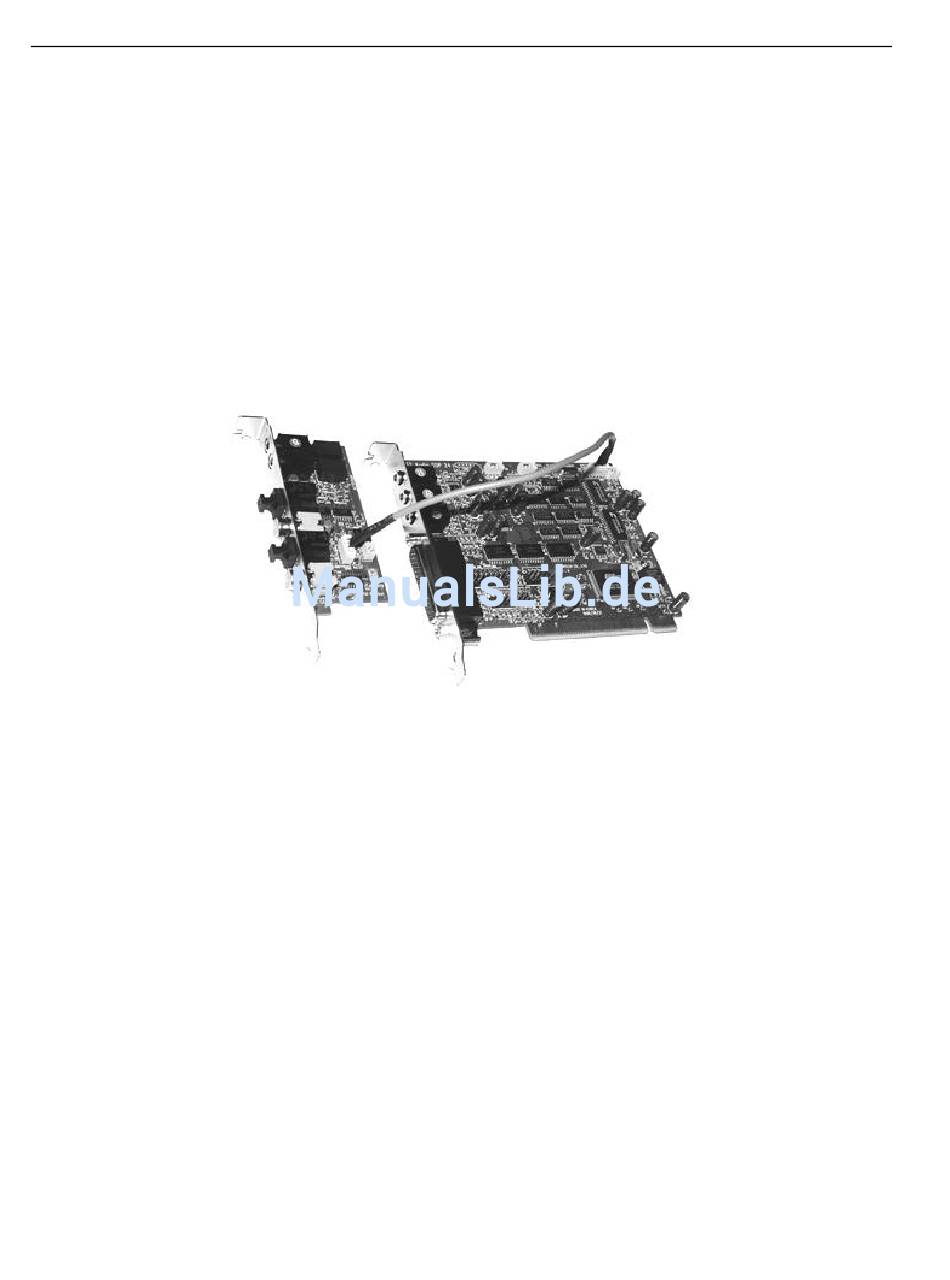

Das Audio DSP 24 System besteht aus der Haupt-(PCI-)Karte (Audio DSP24) und einer
untergeordneten Tochterkarte (XG DB I). Stecken Sie bitte das graue Kabel in die CNN2
Verbindungsbuchse an der Audio DSP24 und dann in die Tochterkarte, um die beiden Karten
miteinander zu verbinden.
Sie können sowohl den analogen als auch den digitalen Ausgang Ihres CD-ROM-Laufwerks
anschließen. Der digitale CD-Ausgang kann entweder an die CNN3-Verbindungsbuchse der
Audio DSP24 angeschlossen werden, oder an die als J3 markierte Buchse auf der XG DB I. Der
analoge CD-Ausgang sollte an die CON1-Verbindungsbuchse der Audio DSP24 angeschlossen
werden. Alle hierzu benötigten Kabel liegen bei. Bitte überprüfen Sie bei ihrem
CD-ROM-Hersteller/Ihrer Gebrauchsanweisung, ob Ihr Gerät digitalen Ausgang unterstützt.
Wenn Sie die DSP24 MK II besitzen, verbinden Sie bitte die mitgelieferte Kabelpeitsche mit dem
15pin D-SUB-Stecker der Karte.
Anschluß der externen Hardware
Externe Wandler werden an die Audio DSP24-Karte über das dem System beiliegende, dicke
cremefarbene 44-pin Kabel angeschlossen. Alle externen Wandler und optionalen Erweiterungen
können über die DATA-In- und DATA-Out-Anschlüsse (H-BUS) kaskadiert werden..
- 10 -
