S
Audio DSP24
OUNDTRACK
X. Anschluß an externe Geräte
Die Audio DSP24 kann an eine Vielzahl anderer Geräte von Hoontech über das H-BUS Interface
angeschlossen werden – auch eine interne Erweiterung (z.B. die XG DB I-Tochterplatine oder
eine SoundTrack Digital Audio-Karte) ist möglich. Über External Links wird dies der Karte
mitgeteilt.

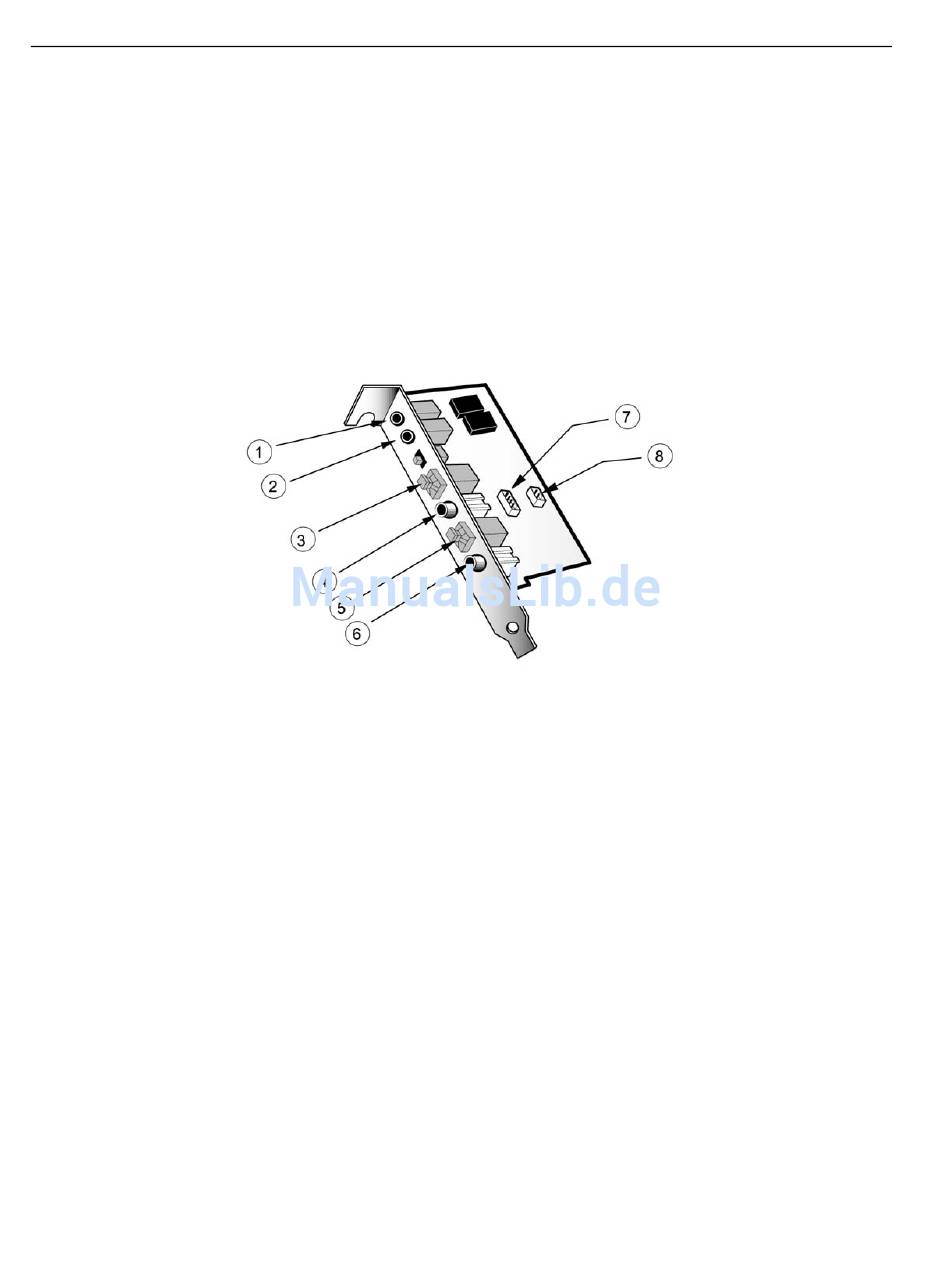

XG DB I
Die XG DB I Anschlußplatine verfügt über digitale Ein- und Ausgänge (optisch und koaxal
S/PDIF und AES/EBU).
1+2. AES/EBU-Stecker. Zur Verwendung wird je ein XLR<->Miniklinke Adapter benötigt.
3+5. Optische Ein-/Ausgänge.
4+6. Koaxiale Ein-/Ausgänge.
7. 4-pin Anschluß zur Verbindung mit der DSP24 Karte.
8. CD-2-pin Digitaleingangsstecker digitale CD-ROM Signale.
- 32 -
