- Seite 1 IP-Telefon 6753i Installationsanleitung 41-001157-09 Rev 00...
-
Seite 3: Inhaltsverzeichnis
Anbringung des Beschriftungsschildes am Telefon ......14 Individuelle Telefoneinstellungen ............16 Zugriff auf Ihre Optionen über die Benutzerschnittstelle des IP-Telefons..................17 Zugriff auf Ihre Optionen über die Aastra Web-Benutzerschnittstelle ..............17 Weitere Telefon-Leistungsmerkmale ............19 Klang einstellen ..................19 Zum Einstellen der Mikrofonlautstärke wählen Sie die Audio-Betrieb- sart und stellen dann unter Erweitert die Lautstärke Leise, Mittel... -
Seite 5: Software-Lizenzvereinbarung
Software-Lizenzvereinbarung Aastra Telecom, im Folgenden „Verkäufer“ genannt, räumt dem Kunden ein persönliches, weltweit gültiges, nicht übertragbares, nicht unterlizenzierbares und nicht ausschliessliches, eingeschränktes Recht zur Nutzung der Software in Objektform und ausschliesslich in Verbindung mit den Geräten ein, für die die Software vorgesehen ist. Dieses Produkt kann Programme enthalten, die von Dritten zur Weitergabe unter den Bedingungen dieser Vereinbarung an Aastra lizenziert wurden. -
Seite 7: Einleitung

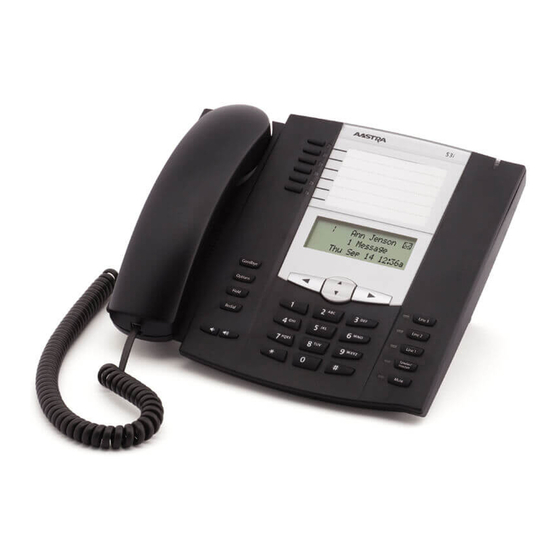

Einleitung Vielen Dank, dass Sie sich für das Model 6753i entschieden haben. Das 6753i kommuniziert über ein IP-Netzwerk, wobei Anrufe in gleicher Weise geführt werden, wie mit einem klassischen Geschäftstelefon. Das 6753i unterstützt das SIP-Protokoll. Telefon-Leistungsmerkmale • Dreizeiliges LCD-Display • 6 Tasten oben: programmierbare Tasten (bis zu 6 programmierbare Funktionen) •... -
Seite 8: Telefon-Bestandteile
Aastra 6753i, 6755i, 6757i, 6757i CT Administratoren-Anleitung – wurde für Netzwerk-Administratoren, Systemverwalter, Entwickler und Partner geschrieben, die Kenntnisse und Informationen für die Installation dieses Produktes an einem IP-Netzwerk voraussetzen. Aastra 6753i Bedienungsanleitung – geht auf die am häufigsten verwendeten IP-Telefonie-Leistungsmerkmale für den Endbenutzer ein. - Seite 9 Kabel Kat. 5/5e) M670i Ein PoE (Power over Ethernet) Stromversorgungs-Injector liefert 48 Volt 6753i über das Ethernet-Kabel auf die Pins 4 und 5 sowie 7 und 8. Warnung: Verwenden Sie diesen PoE-Stromversorgungs-Injector nicht für andere Geräte. Mit den optionalen Erweiterungsmodulen M670i, die auf der rechten Seite angeschlossen werden, verfügt das IP-Telefon 6753i über weitere Softkeys.
-
Seite 10: Tastensteuerung
Tastensteuerung 6 programmierbare Tasten mit LEDs Qualitätslautsprecher Hörgerätekompatibler Hörer Beenden-Taste Optionen-Taste Halte-Taste Wahlwiederholungs taste Lautstärkeregelung Navigations-Tasten Dreizeiliges LCD-Display Leuchtanzeige Wartende Nachricht Tastenfeld Lautsprecher/Kopfhörer- Umschalttaste Stummschalt-Taste 3 Leitungstasten Installationsanleitung des IP-Telefons 6753i... -
Seite 11: Tasten-Bezeichnung
"Lautstärken-Einstellung" Seite 19 Leitungs-/Ruftaste - ermöglicht den Zugriff auf eine freie Leitung oder die Annahme eines Anrufes. Das Aastra 6753i IP-Telefon unterstützt bis zu 3 Leitungstasten. Freisprechtaste - Aktiviert die Freisprechfunktion zum Telefonieren und Entgegennehmen von Anrufen ohne Abnehmen des Hörers. Wenn die... - Seite 12 Optionen-Liste können Sie mit diesen Tasten die gegenwärtige Option verlassen oder erreichen. Beim Bearbeiten von Einträgen auf dem Display können Sie durch Betätigen der Pfeiltaste nach LINKS das Zeichen links löschen; durch Betätigen der Pfeiltaste nach RECHTS wird die Option/ Auswahl bestätigt. Installationsanleitung des IP-Telefons 6753i...
- Seite 13 Zu beachten: Weitere Informationen zum Konfigurieren der Tasten 3, 4 und 5 zum Ausführen spezieller Funktionen finden Sie in der Aastra 6753i Bedienungsanleitung. *Siehe die Aastra 6753i Bedienungsanleitung für weitere Informationen über jede dieser Tasten. Installationsanleitung des IP-Telefons 6753i...
-
Seite 14: Installation Und Einstellung
Installation und Einstellung Das 6753i kann so eingestellt werden, dass eine Netzwerkverbindung mit einem anderen Netzwerk-Gerät geteilt wird. Die Leistung wird entweder über ein Netzgerät, mit einer PoE-Stromversorgung nach 802.3af oder mit einem PoE-Stromversorgungs-Injector (optionales Zubehör) bereitgestellt. Falls Ihr Systemverwalter das Telefon bereits konfiguriert hat, so entnehmen Sie bitte weitere Informationen zum Betrieb und bzgl. - Seite 15 (Inline PoE- -Kabel Stromversorgung verfügbar) Netzgerät Andere Netzwerk-Geräte Hinweis: Die Buchse auf dem 6753i unterstützt keine PoE-Stromversorgung zu anderen Netzwerk-Geräten. Alle genutzten Ethernet-Kabel müssen mindestens gerade Patch-Kabel, Kat. 5/5e sein, wie das dem Telefon mitgelieferte Kabel. Installationsanleitung des IP-Telefons 6753i...
-
Seite 16: Anschluss Zu Einem Netzwerk Und Der Stromversorgung
Netzwerk-Port. 2. Stecken Sie die das andere Ende des Ethernet-Kabels in die Netzwerk- Buchse an der Wand. Ethernet -Kabel zum Netzwerk Netzgerät (Falls das Netzwerk über Inline - Stromversorgung verfügt das Netzgerät wird nicht benötigt) 10 Installationsanleitung des IP-Telefons 6753i... - Seite 17 Netzwerk-Buchse Netzsteckdose zur Netzwerk-Buchse zum Telefon Hinweis: Sie sollten die Stromversorgung an einen Überspannungsschutz oder einer Steckdosenleiste anschliessen. Alle genutzten Ethernet-Kabel müssen mindestens gerade Patch-Kabel, Kat. 5/5e sein, wie das dem Telefon beigefügte Kabel. Installationsanleitung des IP-Telefons 6753i 11...
-
Seite 18: Anschluss Eines Hörers Oder Headset
Kabelführung (vgl. Abbildung). Schreibtisch- oder Wandmontage Montage auf dem Schreibtisch Die Schreibtischmontage für das 6753i IP-Telefon besteht aus zwei Füssen, die auf der Rückseite des Telefons in der Nähe der oberen Ecken befestigt sind. das Telefon lässt sich in insgesamt vier verschiedenen Betrachtungswinkel auf die persönliche Betrachtungssituation einstellen. -
Seite 19: Grad Neigung
Sockel in Richtung des Telefons, bis er einrastet. Drei Aussparungspositionen für die Beine Zum Einstellen der Höhe Des Schreibtischtelefons. 20.7 Grad Neigung 23.3 Grad Neigung 26.6 Grad Neigung 30.9 Grad Nei Neigungswinkel Neigungswinkel Neigungswinkel Neigungswinkel Insgesamt 4 Neigungswinkel Installationsanleitung des IP-Telefons 6753i 13... -
Seite 20: Anbringung Des Beschriftungsschildes Am Telefon
Hinweis: Für die Wandmontage könnte es nützlich sein, sich im Handel ein kurzes Ethernetkabel zu besorgen. Falls Ihr Netzwerk die PoE-Stromversorgung nach 802.3af nicht unterstützt und wenn Sie das 6753i mit einem PoE- Stromversorgungs-Injector an der Wand montieren, könnte es auch nützlich sein, ein gleichwertiges Ethernet-Flachkabel anstatt des... - Seite 21 2. Stecken Sie das Beschriftungsschild für die konfigurierbaren Tasten in die dafür vorgesehene Aussparung an der Frontplatte des Telefons mit Hilfe der Abdeckung. 3. Halten Sie das Beschriftungsschild und schieben Sie die Abdeckung in die oberen Aussparungen des Tastenfeldes der konfigurierbaren Tasten. Installationsanleitung des IP-Telefons 6753i 15...
-
Seite 22: Individuelle Telefoneinstellungen
Es gibt eine Liste von Konfigurationsoptionen, die durch Drücken der Taste am Telefon aufgerufen werden kann. Auf einige dieser Optionen kann über die Aastra Web-Benutzerschnittstelle zugegriffen werden. Die folgende Tabelle zeigt die Optionen und wie Sie auf diese Optionen an Ihrem Telefon zugreifen können. -
Seite 23: Zugriff Auf Ihre Optionen Über Die Benutzerschnittstelle Des Ip-Telefons
6. Drücken Sie den Softkey Abbrechen, die Taste oder die Beenden- Taste , um das Menü jederzeit ohne Speicherung der Änderungen zu verlassen. Zugriff auf Ihre Optionen über die Aastra Web-Benutzerschnittstelle Mit der folgenden Prozedur können Sie auf die Telefonoptionen über die Aastra-Web-Benutzerschnittstelle zugreifen. Aastra Web-Benutzerschnittstelle 1. - Seite 24 Art der Anmeldung (Administrator oder Benutzer) ab. Für den Administrator erscheint eine längere Optionsliste. Verweis Weitere Informationen zur Verwendung der seitlichen Menü-Optionen in der Aastra Web-Benutzerschnittstelle erhalten Sie in der Aastra 6753i IP- Telefon-Bedienungsanleitung oder dem Aastra IP-Telefon-Administratorhandbuch. 18 Installationsanleitung des IP-Telefons 6753i...
-
Seite 25: Weitere Telefon-Leistungsmerkmale
Weitere Telefon-Leistungsmerkmale Klang einstellen Mit dem 6753i können Sie mit Hörer, Headset oder Freisprecheinrichtung telefonieren oder Anrufe entgegennehmen. Die Audio-Modus-Option ermöglicht die Nutzung unterschiedlicher Kombinationen dieser drei Betriebsarten, um ein Maximum an Flexibilität im Telefonbetrieb zu erzielen. Es gibt vier Optionen aus denen gewählt werden kann:... -
Seite 26: Status-Anzeigen (Leds)
Die LED blinkt Ihr Telefon wird gerade gerufen. schnell Die LED blinkt Ein oder mehrere Gespräche befinden sich im langsam Wartezustand. Gesprächszeitmessung • Im Display wird die Zeitdauer des aktiven Gesprächs angezeigt. Leitungs-/ Gesprächs-Tasten 20 Installationsanleitung des IP-Telefons 6753i... -
Seite 27: Die Verwendung Eines Headset An Ihrem Telefon
Aastra 6753i Bedienungsanleitung. Die Verwendung eines Headset an Ihrem Telefon Das 6753i ist für den Anschluss des Headsets über den modularen Stecker auf der Rückseite des Telefons eingerichtet. Ihr Telekommunikations- oder Fachhändler berät Sie gerne bei der Auswahl eines kompatiblen Headset. -
Seite 28: Erweiterungsmodule M670I
Softkeys und konfigurierbaren Tasten des Telefons unterstützt werden. Sie können die Softkeys nur mit Hilfe der Aastra Web- Benutzerschnittstelle konfigurieren. Weitere Informationen zur Konfiguration der Erweiterungsmodul- Softkeys finden Sie in der Bedienungsanleitung für das Aastra 6755i SIP IP- Telefon. 22 Installationsanleitung des IP-Telefons 6753i... -
Seite 29: Erweiterungsmodule Installieren
Erweiterungsmodule installieren Die Erweiterungsmodule M670i werden auf der rechten Seite des IP- Telefons 6753i über einen RJ-45-Anschluss und eine Anschlussplatte angeschlossen. M670i Anschlussplatte RJ-45-Anschluss Erweiterungsmodule an das Telefon anschliessen Gehen Sie folgendermassen vor, um Erweiterungsmodule an das IP- Telefon 6753i anzuschliessen. -
Seite 30: Mehrere Erweiterungsmodule Anschliessen
Verfügung gestellt werden. Zusätzliche Module werden an der rechten Seite eines vorhandenen Modules angeschlossen. Die folgende Abbildung zeigt, wie zusätzliche M670i-Module an das IP-Telefon 6755i angeschlossen werden. Weitere Informationen zum Konfigurieren von Softkeys finden Sie der Aastra 6753i Bedienungsanleitung. 24 Installationsanleitung des IP-Telefons 6753i... -
Seite 31: Behebung Von Problemen
Beine in zwei verschiedenen Orientierungen und an zwei verschiedenen Stellen anbringen lassen, um vier verschiedene Betrachtungswinkel des Telefons einzustellen, achten Sie bitte darauf, dass beide Beine auf beiden Seiten des Telefons in gleicher Orientierung und an der gleichen Stelle angebracht sind. Installationsanleitung des IP-Telefons 6753i 25... - Seite 32 Frontplattenanzeige. (bis zu 20 programmierbare Funktionen). Es handelt sich um programmierbare Tasten, die Sie einstellen können, um Zugang zu besonderen Leistungsmerkmalen und zu Diensten Dritter (über XML) zu erhalten. Siehe Abschnitt die Aastra 6753i Bedienungsanleitung.für weitere Informationen. 26 Installationsanleitung des IP-Telefons 6753i...
-
Seite 33: Beschränkte Garantie
Beschränkte Garantie Aastra Telecom gewährt für dieses Produkt während eines Zeitraums von einem (1) Jahr ab dem ursprünglichem Kaufdatum eine Garantie gegen Defekte und Fehlfunktionen. Im Fall eines Defekts oder einer Fehlfunktion verpflichtet sich Aastra Telecom, das Telefon nach eigenem Ermessen und als alleinige Garantieleistung entweder kostenlos zu reparieren oder zu ersetzen, sofern dieses innerhalb der Garantiefrist zurückgegeben wird. - Seite 34 Service nach Ablauf der Garantie Aastra Telecom bietet auch nach Ablauf der Garantie Reparatur und Service für dieses Produkt an. Im Rahmen dieser Dienstleistung bezahlen Sie einen Festpreis, gegen den Aastra Telecom Ihr Produkt von Aastra Telecom nach eigenem Ermessen repariert oder austauscht. Alle Versandkosten sind von Ihnen zu tragen.
- Seite 35 Headset, telefonieren und Anrufe entge- Web-Benutzerschnittstelle, verwenden gennehmen 21 Headset-/Freisprech-Betriebsart 19 Headset-Betriebsart 19 Hörer anschließen 12 individuelle Telefoneinstellungen 16 Installation 5 Schreibtisch 12 Installation und Einstellung 8 Kopfhörer anschliessen 12 Lautstärke, Einstellung 19 Löschtaste 7 M670i 22 Installationsanleitung des IP-Telefons 6753i Index-1...
- Seite 36 Wenn Sie selbst nach dem Lesen dieser Bedienungsanleitung und dem Kapitel Fehlerbehebung Probleme haben im Zusammenhang mit dem beschriebenen Produkt, besuchen Sie unsere Webseite www.aastra.com für weiteren Support oder Rufen Sie bitte 1-800-574-1611 für weitere Informationen an. © Aastra Telecom Inc. 2008 41-001157-09 Rev 00...
