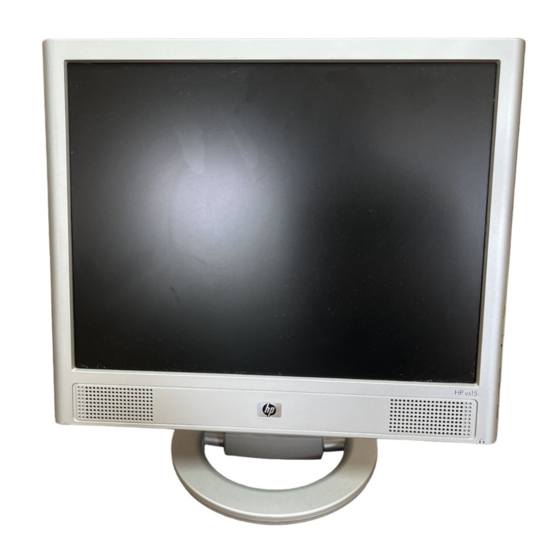

- Seite 1 Benutzerhandbuch HP vs15 LCD Monitor HP vs17 LCD Monitor HP vs19 LCD Monitor HP f1705 LCD Monitor HP f1905 LCD Monitor...
- Seite 2 Gewährleistungshinweisen für die jeweiligen Produkte und Dienstleistungen beschrieben. Keine der in dieser Dokumentation enthaltenen Festlegungen darf als zusätzliche Gewährleistung aufgefasst werden. HP haftet weder für technische oder inhaltliche Fehler oder Auslassungen in dieser Dokumentation. Hewlett-Packard übernimmt keine Haftung für den Gebrauch oder die Zuverlässigkeit von HP Software auf Geräten von Fremdherstellern.
- Seite 3 HP unterstützt die rechtmäßige Nutzung von Technologien und billigt den Einsatz seiner Produkte ausschließlich im Rahmen der geltenden Urheberrechtsgesetze. Å VORSICHT: Auf diese Weise gekennzeichneter Text deutet darauf hin, dass bei Nichteinhaltung der Anweisungen die Gefahr der Körperverletzung oder Lebensgefahr besteht.
- Seite 4 Benutzerhandbuch...
-
Seite 5: Inhaltsverzeichnis
Inhalt 1 Leistungsmerkmale des Produkts HP LCD Monitor ......1–1 2 Sicherheits- und Wartungshinweise Wichtige Sicherheitsinformationen ... . 2–1 Sicherheitsvorkehrungen . - Seite 6 HP vs LCD Monitor ..... . . B–1 HP f LCD Monitor ......B–4 Voreingestellte Videomodi .
- Seite 7 EPA Energy Star-Konformität ....C–5 HP Recyclingprogramm ....C–6...
- Seite 8 Inhalt viii Benutzerhandbuch...
-
Seite 9: Leistungsmerkmale Des Produkts
Der HP LCD Monitor verfügt über einen Aktivmatrix-TFT-Bildschirm. Dieses Benutzerhandbuch befasst sich mit fünf Modellen: ❏ HP vs15 LCD Monitor, ein 15-inch (38,1 cm) Bildschirm ❏ HP vs17 LCD Monitor, ein 17-inch (43,2 cm) Bildschirm ❏ HP vs19 LCD Monitor, ein 19-inch (48,3 cm) Bildschirm ❏... - Seite 10 ■ Große Diagonale und sichtbarer Bereich ■ Werkseitig eingestellte Bildschirmauflösung von 1280 × 1024 mit der Möglichkeit geringerer Auflösungen im Vollbildmodus (HP vs15 LCD Monitor: 1024 x 768) ■ Unterstützter Videoeingang: ❏ VGA analoges Signal ❏ DVI-D (nur ausgewählte f-Monitor-Modelle) digitales Signal ■...
- Seite 11 Leistungsmerkmale des Produkts ■ Weniger Stromverbrauch durch Energiesparfunktion ■ Das Gerät entspricht den folgenden Spezifikationen: ❏ EPA ENERGY STAR ❏ CE-Richtlinien der Europäischen Union ❏ Schwedischer Standard MPR II 1990 ■ CD mit: ❏ Informationsdatei (INF) ❏ ICM-Datei (Image Color Matching) ❏...
- Seite 12 Leistungsmerkmale des Produkts 1–4 Benutzerhandbuch...
-
Seite 13: Sicherheits- Und Wartungshinweise
Sicherheits- und Wartungshinweise Wichtige Sicherheitsinformationen Im Lieferumfang des Monitors ist bereits ein Netzkabel enthalten. Bei Einsatz eines anderen Netzkabels müssen Sie eine für diesen Monitor geeignete Stromquelle sowie einen geeigneten Stecker verwenden. Nähere Informationen zu dem für Ihren Monitor geeigneten Netzkabel finden Sie im Abschnitt „Netzkabelanforderungen”... -
Seite 14: Sicherheitsvorkehrungen
Sicherheits- und Wartungshinweise Ä ACHTUNG: Um Ihren Monitor bzw. Computer ausreichend zu schützen, sollten Sie die Netzkabel vom Computer und den dazugehörigen Peripheriegeräten (z.B. Monitor, Drucker, Scanner) an ein Überspannungsschutzgerät, wie z.B. eine Mehrfachsteckdose mit Überspannungsschutz oder eine unterbrechungsfreie Stromversorgung (USV), anschließen. Da nicht alle Mehrfachsteckdosen über einen Überspannungsschutz verfügen, achten Sie auf die entsprechende Kennzeichnung. -
Seite 15: Wartungshinweise
Sie nicht, eigenständig Reparaturen am Gerät vorzunehmen. Wenn der Monitor nicht korrekt funktioniert, heruntergefallen ist oder beschädigt wurde, wenden Sie sich an Ihren von HP autorisierten Fachhändler oder Dienstanbieter. ■ Passen Sie nur die Einstellungen an, die in der Bedienungsanleitung beschrieben sind. - Seite 16 Sicherheits- und Wartungshinweise ■ Schlitze und Öffnungen im Gehäuse dienen der Ventilation. Diese Öffnungen dürfen nicht versperrt oder bedeckt werden. Unter keinen Umständen dürfen Gegenstände in Schlitze oder andere Öffnungen des Geräts gesteckt werden. Ä ACHTUNG: Zum Reinigen der Anzeigefläche oder des Gehäuses kein Benzol, keine Verdünner, kein Ammoniak und keine anderen flüchtigen Substanzen verwenden.
-
Seite 17: Reinigen Des Monitors
Sicherheits- und Wartungshinweise Reinigen des Monitors Der Monitor ist ein qualitativ hochwertiges optisches Gerät, dessen Reinigung besondere Sorgfalt verlangt. Zum Reinigen des Monitors führen Sie die folgenden Schritte aus: 1. Schalten Sie den Computer und den Monitor aus. 2. Ziehen Sie vor dem Reinigen des Monitors den Netzstecker. Ä... -
Seite 18: Transport Des Monitors
Sicherheits- und Wartungshinweise Transport des Monitors Bewahren Sie die Originalverpackung in einem Lagerbereich auf. Sie können sie unter Umständen später benötigen, wenn Sie Ihren Monitor an einen anderen Ort verlagern. ■ Zum Transport des vs-Monitors muss der Sockel vom Standfuß abgebaut werden. -
Seite 19: Vorbereiten Des F-Monitors Zum Versand
Sicherheits- und Wartungshinweise 3. Während Sie den Bildschirm in seiner Position halten, drücken Sie innerhalb des Sockels 1, wie in der folgenden Illustration dargestellt, und ziehen Sie dann den Sockel vom Standfuß 2. Sockel vom Standfuß des vs-Monitors abbauen 4. Verpacken Sie den Sockel zusammen mit dem Bildschirm. Vorbereiten des f-Monitors zum Versand Bevor Sie damit beginnen, lesen Sie bitte sorgfältig die nachstehenden Warnhinweise. - Seite 20 Sicherheits- und Wartungshinweise Um den Monitor zum Versand vorzubereiten: 1. Ziehen Sie alle Strom-, Bildschirm- und Audiokabel vom Monitor ab. 2. Drücken Sie auf die obere Ecke des Monitors, um das Gelenk zu falten 1, wie in der folgenden Illustration dargestellt, und drücken Sie dann das obere Ende herunter 2, um den Motinor komplett zu schließen 3.
-
Seite 21: Einrichten Des Monitors
Einrichten des Monitors Vorbereitende Schritte 1. Packen Sie den Monitor aus. Überprüfen Sie, ob alle Komponenten vollständig sind. Bewahren Sie die Originalverpackung sorgfältig auf. 2. Schalten Sie den Computer und alle angeschlossenen Geräte ab. 3. Suchen Sie die Bildschirmkabel heraus, über die Sie die Ausgänge der Computergrafikkarte mit den VGA- und DVI-Eingängen (nur ausgewählte f -Monitore) am Monitor verbinden. - Seite 22 Einrichten des Monitors 4. Entscheiden Sie, ob der Monitor auf einem Schreibtisch aufgestellt oder an der Wand montiert werden soll. ❏ Siehe „Aufstellen des Monitors”. 5. Bauen Sie den Monitor auf einem ebenen Bereich zusammen. Sie werden einen geraden, weichen, geschützten Bereich benötigen, wo Sie den Monitor mit der Bildfläche nach untern positionieren können, während Sie ihn für die Wandmontage vorbreiten.
-
Seite 23: Aufstellen Des Monitors
Einrichten des Monitors Aufstellen des Monitors Sie können den Monitor auf einem Schreibtisch aufstellen oder an der Wand montieren. Wählen Sie für den Monitor einen zweckmäßigen, gut belüfteten Standort in der Nähe Ihres Computers. Wird der Monitor auf einem: ■ Schreibtisch oder Tisch aufgestellt, lesen Sie „Aufstellen des Monitors auf dem Schreibtisch”... -
Seite 24: Aufstellen Des Vs-Monitors Auf Einem Schreibtisch
Einrichten des Monitors Aufstellen des vs-Monitors auf einem Schreibtisch Bevor Sie den vs-Monitor auf einem Schreibtisch oder Tisch aufstellen können, müssen Sie den Sockel anbauen. So stellen Sie den vs-Monitor auf einem Schreibtisch oder Tisch auf: 1. Stellen Sie den Sockel auf eine gerade Oberfläche mit dem geschlossenen Teil auf Sie gerichtet. -
Seite 25: Wandmontage Des Vs-Monitors
Einrichten des Monitors 3. Stellen Sie den Monitor in aufrechter Position auf einen Schreibtisch oder Tisch. 4. Neigen Sie den Monitor für einen korrekten Blickwinkel. Neigen Sie den Monitor nicht mehr als bis zu seiner einfach einstellbaren Position. 5º 30º Einstellen der Neigung des vs-Monitors Wandmontage des vs-Monitors Bevor Sie den Monitor an der Wand, auf einem Schwenkarm oder... - Seite 26 Einrichten des Monitors Ä ACHTUNG: Vor der Demontage des Monitors unbedingt den Monitor vom Stromnetz trennen und alle Strom-, Bildschirm- und Audiokabel abziehen. So befestigen Sie den vs-Monitor an einer Wand, auf einem Schwenkarm oder einer anderen Montagevorrichtung: 1. Entfernen Sie den vs-Monitorsockel. Nähere Informationen hierzu finden Sie unter „Abbauen des Monitorsockels”...
- Seite 27 Einrichten des Monitors 4. Schieben Sie den Standfuß von dem Monitorbildschirm ab 3. Wandmontage des vs-Monitors 5. Bewahren Sie die entfernten Teile (Schrauben, die hintere Abdeckung, den Standfuß und den Sockel) für eine spätere Benutzung sorgfältig auf. Benutzerhandbuch 3–7...
- Seite 28 6. Befestigen Sie den vs-Monitor auf einem Schwenkarm oder einer anderen Montagevorrichtung. Die vier Gewindebohrungen auf der Rückseite des Bildschirms, in der Nähe des HP Logos, sind mit dem VESA-Standard für die Montage von Flachbildschirmen kompatibel. Der vs15-Monitor benutzt einen 75 mm Standardabstand, während die anderen vs-Monitore einen 100 mm...
-
Seite 29: Aufstellen Des F-Monitors Auf Einem Schreibtisch
Einrichten des Monitors Aufstellen des f-Monitors auf einem Schreibtisch Um den f-Monitor auf einem Schreibtisch oder Tisch aufstellen zu können, müssen Sie den Monitor auseinanderfalten. So stellen Sie den f-Monitor auf einem Schreibtisch auf: 1. Stellen Sie den Monitor auf eine gerade Oberfäche. 2. - Seite 30 Einrichten des Monitors 4. Stellen Sie den Monitor in aufrechter Position auf einen Schreibtisch oder Tisch. 5. Neigen Sie den Monitor für einen korrekten Blickwinkel. Neigen Sie den Monitor nicht mehr als bis zu seiner einfach einstellbaren Position. 35º 5º Einstellen der Neigung des f-Monitors Å...
- Seite 31 Einrichten des Monitors Sie können den f-Monitor so einstellen, dass der Bildschirm komplett vorwärtsgerichtet ist und das Unterteil des Bildschirms sich fast auf dem Desktop befindet, wie in der folgenden Abbildung dargestellt. Vollständiges Einrichten des f-Monitors 6. Bauen Sie die Lautsprecher auf. Nähere Informationen hierzu finden Sie unter „Aufbauen der Satelliten-Lautsprecher des f-Monitors”...
-
Seite 32: Wandmontage Des F-Monitors
Einrichten des Monitors Wandmontage des f-Monitors Bevor Sie den Monitor an der Wand, auf einem Schwenkarm oder auf einer anderen Montagevorrichtung befestigen können, müssen Sie die Rückverkleidung des Monitors und die Sockel-Standfuß-Kombination des Monitors abbauen. Dazu benötigen Sie einen Kreuzschlitzschraubendreher. Bevor Sie damit beginnen, lesen Sie bitte sorgfältig die nachstehenden Warnhinweise. - Seite 33 Einrichten des Monitors 1. Legen Sie den Monitor mit der Bildschirmseite auf eine flache, weiche, geschützte Unterlage. 2. Ziehen Sie an der Unterkante und entfernen Sie die rechteckige Rückverkleidung 1, wie in der folgenden Abbildung dargestellt. Legen Sie die Rückverkleidung beiseite. Lösen Sie dazu die vier Schrauben.
- Seite 34 Einrichten des Monitors 3. Halten Sie die Standfuß-Sockel-Kombination so, dass sie nicht herunterfallen kann, und entfernen Sie die vier Schrauben 2. Benutzen Sie einen Kreuzschlitzschraubendreher. Heben Sie die Kombination 3 ab und legen Sie sie beiseite. 4. Bewahren Sie die entfernten Teile (Schrauben, die hintere Abdeckung, die Standfuß-Sockel-Kombination) für eine spätere Benutzung sorgfältig auf.
-
Seite 35: Aufbauen Der Satelliten-Lautsprecher Des F-Monitors
Einrichten des Monitors Aufbauen der Satelliten-Lautsprecher des f-Monitors So bauen Sie die beiden Satelliten-Lautsprecher für den f-Monitor zusammen: 1. Drehen Sie jeden der beiden Lautsprecher wie in der folgenden Abbildung dargestellt. 2. Halten Sie den Lautsprechersockel seitenverkehrt über den gedrehten Lautsprecher. Mit der Öffnung des Sockels nach hinten gerichtet, passen Sie die Mitte des Lautsprechers 1 mit der Einführschiene des Sockels 2 an. -
Seite 36: Anschließen Des Monitors
DVI-kompatible Grafikkarte installiert ist. ■ Audiokabel anschließen. Die f-Monitor-Schritte schließen den Anschluss des Lautsprecher-Gleichstromkabel und eines optionalen HP Subwoofers ein (nicht mitgeliefert). ■ Schließen Sie das Netzkabel an die Stromversorgung an. Finden Sie die Zahl für Ihren Monitortyp in den nachfolgenden Abbildungen. -
Seite 37: Video-Ausgangskabel Des Monitors Anschließen
Einrichten des Monitors Video-Ausgangskabel des Monitors anschließen Stellen Sie sicher, dass Computer und Monitor ausgeschaltet und von der Stromquelle getrennt sind. So schließen Sie das VGA-Kabel an ■ Schließen Sie das VGA-Videokabel an den Monitor und an den Videoanschluss auf der Computerrückseite an. ❏... -
Seite 38: Beschreibung
Einrichten des Monitors Kabel an den vs-Monitor anschließen Teil Beschreibung VGA-Anschluss und VGA-Kabel Audioanschluss und Audiokabel Wechselstromanschluss und Stromkabel Sicherheitsschloss-Buchse für Kensingtonschloss-Sicherheitskabel (nicht mitgeliefert) 3–18 Benutzerhandbuch... - Seite 39 Einrichten des Monitors Kabel an den f-Monitor anschließen Teil Beschreibung VGA-Anschluss und VGA-Kabel DVI-D-Anschluss (nur ausgewählte Modelle) und DVI-D-Kabel (Kabel nicht mitgeliefert) Gleichstromanschluss und Gleichstromkabel für Lautsprecher Wechselstromanschluss und Stromkabel Kabelmanagement-Öffnung Sicherheitsschloss-Buchse für Kensingtonschloss-Sicherheitskabel (nicht mitgeliefert) Benutzerhandbuch 3–19...
-
Seite 40: Audiokabel Anschließen
Einrichten des Monitors So schließen Sie das DVI-D-Kabel an ■ Schließen Sie das DVI-D-Videokabel (nicht mitgeliefert) an den f-Monitor (nur ausgewählte Modelle) und an den Videoanschluss auf der Rückseite des Computers an. Der DVI-D-Anschluss am f-Monitor ist nur für Verbindungen zwischen zwei digitalen Geräten geeignet. - Seite 41 2. Führen Sie den grünen Stecker am Ende des rechten Lautsprecher-Audiokabels 3 in den Computer-Ausgangsanschluss ein. 3. Wenn Sie einen HP Subwoofer benutzen, stecken Sie das Subwoofer-Audiokabel in den Subwoofer-Anschluss des rechten Lautsprechers ein -. 4. Schließen Sie ein Ende des Gleichstromkabels des Lautsprechers w an den Gleichstromanschluss des rechten Lautsprechers an q.
- Seite 42 Einrichten des Monitors Lautsprecher des f-Monitors anschließen Teil Beschreibung Lautsprecher-Audiokabel am Computeranschluss Der Gleichstromanschluss und das Gleichstromkabel w (an rechten Lautsprecher-Gleichstromanschluss q) Rechten Lautsprecher mit Kontrollregler 9, und Anschlüssen für Subwoofer - und Lautsprecher Gleichstromanschluss q Nicht Kopfhöreranschluss (rechter Lautsprecher) abgebildet 3–22 Benutzerhandbuch...
-
Seite 43: Netzkabel Anschließen
Einrichten des Monitors Netzkabel anschließen 1. Lesen Sie den nachstehenden Warnhinweis. Å VORSICHT: Beachten Sie die folgenden Hinweise, um das Risiko von Stromschlägen oder Geräteschäden zu verringern: Der Schutzkontakt des Netzkabels darf unter keinen Umständen deaktiviert werden. Der Schutzkontakt ist eine wichtige Sicherheitsfunktion. - Seite 44 Einrichten des Monitors 5. Auf dem Monitor werden die folgenden Statusangaben angezeigt: ❏ VGA-Eingang: Aktiv oder Kein Eingangssignal ❏ DVI-Eingang: Aktiv oder Kein Eingangssignal (nur ausgewählte f-Monitor-Modelle) ❏ Modus: Einstellungen 6. Stellen Sie den Monitor nach Ihren Wünschen ein. Neigen Sie den Monitor für einen korrekten Blickwinkel.
-
Seite 45: Bedienung Des Monitors
Bedienung des Monitors CD-Software und Zusatzprogramme Auf der im Lieferumfang dieses Monitors enthaltenen CD befinden sich zwei Dateien, die Sie auf Ihrem Computer installieren können: ■ Eine Informationsdatei (.INF) ■ Eine ICM-Datei (Image Color Matching) Darüber hinaus enthält diese CD eine Software zur automatischen Einstellung. -
Seite 46: Die Icm-Datei (Image Color Matching)
Bedienung des Monitors Die „Plug & Play”-Kompatibilität des Monitors setzt voraus, dass die Grafikkarte des Computers VESA DDC2-kompatibel ist und der Monitor direkt an die Grafikkarte angeschlossen ist. „Plug & Play” funktioniert nicht mittels separater BNC-angeschlossen ist oder mithilfe von Verteilungspuffern oder -boxen. Bei derartigen Anordnungen kann es unter Umständen erforderlich sein, die INF-Datei zu installieren. -
Seite 47: Herunterladen Aus Dem Internet
Readme” -Datei auf der CD für Anweisungen (nur Englisch). Herunterladen aus dem Internet So laden Sie die neueste Version der INF- und ICM-Dateien von der Website des HP Kundendienstes herunter: 1. Gehen Sie zu: http://www.hp.com/support Wählen Sie Ihr Land/Ihre Region. - Seite 48 Bedienung des Monitors ■ Undeutliche Vertikalleisten ■ Dünne horizontal durchlaufende Linien ■ Nicht zentriertes Bild Um die Funktion Automatische Einstellung zu verwenden: 1. Lassen Sie den Monitor vor dem Feineinstellen 20 Minuten warm werden. 2. Drücken Sie die Taste Auto/Select auf dem Bedienfeld des Monitors.
-
Seite 49: Komponenten Des Bedienfelds
Bedienung des Monitors Komponenten des Bedienfelds Die Tasten des Monitors befinden sich auf der Seite des Bedienfelds. Tasten des Bedienfelds am vs-Monitor Benutzerhandbuch 4–5... - Seite 50 Bedienung des Monitors Tasten des Bedienfelds am f-Monitor 4–6 Benutzerhandbuch...
-
Seite 51: Teil Bedientaste
Bedienung des Monitors ‘ Teil Bedientaste Funktion Menü Bei aktivem OSD-Menü: Bei nicht aktiviertem (Onscreen Display) OSD-Menü: Schließen des OSD-Menüs. Taste öffnet OSD-Menü. (Auch zum Schließen der Einstellungsbildschirme im OSD-Menü.) vs-Monitor: Bei aktivem OSD-Menü: Bei nicht aktiviertem OSD-Menü: Navigieren nach oben (Lautstärke oder rechts;... - Seite 52 Bedienung des Monitors Teil Bedientaste Funktion Netzschalter Stromanzeige Schaltet Monitor ein und Eingeschaltet: Blau versetzt diesen in den Energiesparmodus: Gelb Standby-Modus. Bei angeschlossenen Kopfhörern sind die Lautsprecher des Monitors stumm geschaltet. Nur vs-Monitor: Ermöglicht das Anschließen eines (Kopfhöreranschluss) Kopfhörersets an den Monitor. f-Monitor: Kopfhöreranschluss befindet sich am rechten Lautsprecher.
-
Seite 53: Benutzung Des Onscreen Displays
Bedienung des Monitors Benutzung des Onscreen Displays 1. Wenn der Monitor noch nicht eingeschaltet ist, betätigen Sie den Netzschalter( ), um den Monitor einzuschalten. 2. Um auf das OSD-Menü zuzugreifen, drücken Sie die Taste Menü ( ). Daraufhin wird das OSD -Menü geöffnet. Hauptmenü... -
Seite 54: Anpassen Von Monitoreinstellungen
Bedienung des Monitors 6. Wählen Sie Speichern und zurück. ❏ Wenn Sie die Einstellung nicht speichern möchten, wählen Sie im erweiterten Menü die Option Abbrechen und im Hauptmenü die Optionen Verlassen. 7. Drücken Sie die Taste Menü, um das OSD-Menü zu schließen. ✎... -
Seite 55: Erweitertes Osd-Menü
Bedienung des Monitors Erweitertes OSD-Menü Zum Aufrufen des erweiterten OSD-Menüs drücken Sie die Taste Menu erneut (zwei Mal) oder wählen im Hauptmenü die Option Erweitertes Menü. Daraufhin wird die erste Ebene des erweiterten Menüs geöffnet. ✎ Nachdem Sie das erweiterte Menü über das Hauptmenü aufgerufen haben, bleibt das erweiterte Menü... - Seite 56 Bedienung des Monitors Erweitertes OSD-Menü (Forts.) Werkseitige Menüebene 1 Menüebene 2 Menüebene 3 Voreinstellung Farbe 9300 K 6500 K 6500 K Benutzerdef. Einstellung der Farbe benutzerdefinierten Farbe SRGB Abbrechen Speichern und zurück Sprache Deutsch Deutsch Vereinfachtes Chinesisch English Español Français Italiano Nederlands Abbrechen...
- Seite 57 Bedienung des Monitors Erweitertes OSD-Menü (Forts.) Werkseitige Menüebene 1 Menüebene 2 Menüebene 3 Voreinstellung Standard • Analog: VGA DVI* Videoeingang* • Digital: DVI* (*Nur bei bestimmten Modellen) Hauptmenü Haupt Abbrechen Speichern und zurück OSD-Steuerung Horizontale Werteeinstellung Bildposition Vertikale Werteeinstellung Bildposition OSD-Timeout Werteeinstellung 30 Sekunden...
-
Seite 58: Auswählen Der Eingangssignalanschlüsse
Bedienung des Monitors Auswählen der Eingangssignalanschlüsse Die folgenden zwei Signalanschlüsse sind verfügbar: ■ VGA (analog) ■ DVI-D Anschluss (digital; nur ausgewählte f-Monitor-Modelle) Der Monitor erkennt automatisch, welcher Eingang gültige Videosignale empfängt und das Bild korrekt anzeigt. Der Videoeingang kann mithilfe der OSD-Funktion manuell ausgewählt werden oder mithilfe der Monitortasten, durch Drücken (Minus)-Taste für VGA-Eingang oder der (Plus)-Taste für... -
Seite 59: Fehlerzustände Des Monitors
Bedienung des Monitors Fehlerzustände des Monitors Auf die folgenden Zustände des Monitors wird durch spezielle Meldungen hingewiesen: ■ Eingangssignal nicht unterstützt — Diese Meldung deutet darauf hin, dass der Monitor das Eingangssignal nicht unterstützt, weil die Auflösung und/oder die Bildwiederholfrequenz auf einen zu hohen Wert eingestellt ist, der vom Monitor nicht unterstützt wird. - Seite 60 Bedienung des Monitors ■ Kein Signaleingang — Gibt an, dass der Monitor kein Bildsignal vom Computer bzw. einem der beiden Bildeingangsanschlüsse des Monitors empfängt. Prüfen sie, ob der Computer bzw. die Eingangssignalquelle ausgeschaltet ist oder sich im Energiesparmodus befindet. ■ Automat. Einstellung läuft ... — Gibt an, dass die Funktion zur automatischen Einstellung aktiv ist.
-
Seite 61: Anpassen Der Bildqualität
Bedienung des Monitors Anpassen der Bildqualität Die Funktion zur automatischen Einstellung nimmt bei jedem Wechsel in einen neuen Bildmodus automatisch eine Feineinstellung der Bildqualität in Bezug auf Anzeigegröße, Bildposition, Takt und Taktrate vor. Wenn Sie noch präzisere Einstellungen am analogen Eingangssignal (VGA) vornehmen möchten, starten Sie die Software zur automatischen Einstellung von der CD. -
Seite 62: Eingabe Eines Benutzerdefinierten Modus
Bedienung des Monitors 3. Rufen Sie das erweiterte OSD-Menü auf, und wählen Sie die Option Bildsteuerung. 4. Zuerst müssen Sie den Takt richtig einstellen, da die Taktrateneinstellungen auf der Haupttakteinstellung basieren. ❏ Wenn die Monitorbilder beim Anpassen der Takt- und Taktratenwerte verzerren, korrigieren Sie die Werte so lange, bis die Verzerrungseffekte nicht mehr auftreten. -
Seite 63: Energiesparfunktion
Bedienung des Monitors Energiesparfunktion Wenn sich der Monitor im Normalmodus befindet, leuchtet die Netzanzeige blau, und der Monitor verbraucht nur die normale Wattzahl. Für Angaben über den Energieverbrauch lesen Sie „Technische Daten” (Anhang B). Zudem unterstützt der Monitor einen vom Computer gesteuerten Energiesparmodus. - Seite 64 Bedienung des Monitors 4–20 Benutzerhandbuch...
-
Seite 65: Lösung Allgemeiner Probleme
Fehlerbehebung Lösung allgemeiner Probleme In der folgenden Tabelle sind Probleme, mögliche Ursachen für diese Probleme und die empfohlenen Lösungen aufgelistet. Problem Mögliche Ursache Lösung Bildschirm ist Das Netzkabel ist nicht Schließen Sie das schwarz. angeschlossen. Netzkabel an die Stromversorgung an. Der Netzschalter ist Schalten Sie die ausgeschaltet. - Seite 66 Fehlerbehebung Problem Mögliche Ursache Lösung Die Bildanzeige ist Die Helligkeit und der Drücken Sie die Taste unscharf, undeutlich Kontrast sind zu gering. Auto/Select auf dem oder zu dunkel. Bedienfeld des Monitors. Wenn die Bildanzeige dadurch nicht wie gewünscht korrigiert wird, drücken Sie die Taste Menu, um das OSD-Basismenü...
- Seite 67 Fehlerbehebung Problem Mögliche Ursache Lösung Auf dem Bildschirm Das Bildschirmkabel ist Verbinden Sie das wird eine Meldung nicht am Monitor Bildschirmkabel mit dem mit dem Wortlaut angeschlossen. VGA-Anschluss am „Keine Verbindung, Computer bzw. das DVI-D- Signalkabel prüfen“ (nur bei ausgewählten f angezeigt.
-
Seite 68: Informationen Im Internet
Fehlerbehebung Informationen im Internet Bevor Sie sich an den Kundendienst wenden, können Sie auf der Webseite des HP technischen Kundendienstes Unterstützung erhalten: http://www.hp.com/support Wählen Sie Ihr Land/Ihre Region und folgen Sie den Links zur Supportseite für Ihren Monitor. A–4 Benutzerhandbuch... -
Seite 69: Wichtige Informationen Für Den Technischen Kundendienst
Fehlerbehebung Wichtige Informationen für den technischen Kundendienst Wenn Sie ein Problem nicht anhand der in diesem Abschnitt beschriebenen Lösungsvorschläge beheben können, sollten Sie sich an den technischen Kundendienst wenden. Für Kontaktinformationen zum technischen Kundendienst lesen Sie die gedruckte Version der mit dem Monitor mitgelieferten Dokumentation. - Seite 70 Fehlerbehebung A–6 Benutzerhandbuch...
-
Seite 71: B Technische Daten
Technische Daten Alle Leistungsangaben stammen von den Herstellern der jeweiligen Komponenten. Diese Leistungsangaben sind als technische Maximaldaten der HP Zulieferer zu verstehen. Typische Spezifikationen können von der in der Praxis erzielten Leistung nach oben oder unten abweichen. HP vs LCD Monitor... - Seite 72 Technische Daten HP vs LCD Monitor (Forts.) Abmessungen (einschließlich Höhe x Breite x Tiefe Höhe x Breite x Tiefe Sockel) HP vs15: 13,6 x 13,7 x 7,5 in. 345 x 347 x 189 mm. HP vs17: 15,4 x 15,0 x 391 x 381 x 204 mm.
- Seite 73 Technische Daten HP vs LCD Monitor (Forts.) Leistungsaufnahme HP vs15: <26 Watt (typisch) HP vs17: <45 Watt (typisch) HP vs19: <50 Watt (typisch) Leistungsaufnahme im Energiesparmodus HP vs15: <2 Watt (typisch) HP vs17: <2 Watt (typisch) HP vs19: <2 Watt (typisch) Anschlüsse...
-
Seite 74: Hp F Lcd Monitor
Technische Daten HP f LCD Monitor HP f LCD Monitor Bildschirmtyp TFT-LCD Aktiv-Matrix HP f1705: 17 Zoll 43,2 cm HP f1905: 19 Zoll 48,3 cm Sichtbarer Bereich HP f1705: 17 Zoll diagonal 43,2 cm HP f1905: 19 Zoll diagonal 48,3 cm Neigung –5... - Seite 75 Technische Daten HP f LCD Monitor (Forts.) Horizontalfrequenz (analoger Modus) 30 bis 83 kHz Vertikale Bildwiederholfrequenz (analoger Modus) 50 bis 76 Hz Umgebungsbedingungen Temperatur: 41 bis 95 5 bis 35 Betriebstemperatur –4 bis 140 –20 bis 60 Lagertemperatur Luftfeuchtigkeit 20% bis 80% Stromversorgung 100–240 V , 50/60 Hz...
-
Seite 76: Voreingestellte Videomodi
Bildschirm angezeigt werden. Die folgenden Modi sind werkseitig vorkonfiguriert und stellen die am häufigsten verwendeten Auflösungen dar. ■ HP vs15 unterstützt voreingestellte Modi 1 bis 11 ■ HP vs17 unterstützt voreingestellte Modi 1 bis 15 ■ HP vs19 unterstützt voreingestellte Modi 1 bis 15 ■... - Seite 77 Werkseitig eingestellte Videomodi (Forts.) Voreingestellt Pixelformat Horizontal- Vertikal- frequenz (kHz) frequenz (Hz) 1152 x 870 68.7 75.6 1152 x 900 71.7 76.0 1280 x 1024 63.9 60.0 1280 x 1024 80.0 75.0 *Voreingestellt, nicht unterstützt für HP vs15 Monitor. Benutzerhandbuch B–7...
-
Seite 78: Richtlinien Zu Qualität Und Pixelfehlern Für Den Lcd-Monitor
Technische Daten Richtlinien zu Qualität und Pixelfehlern für den LCD-Monitor Bei der Herstellung des HP LCD Monitor kommt eine an hohen Standards ausgerichtete Hochpräzisionstechnologie zum Einsatz, die einen fehlerfreien Betrieb des Monitors garantiert. Trotzdem kann das Display geringfügige Fehler aufweisen, die in Form kleiner heller oder dunkler Punkte auftreten. -
Seite 79: Netzkabelanforderungen
Kabel zwischen 1,5 m und 3,6 m lang sein. Bei Fragen zu dem zu verwendenden Netzkabeltyp wenden Sie sich bitte an einen autorisierten HP--Serviceanbieter. Das Netzkabel sollte so gelegt werden, dass nicht darauf getreten bzw. es nicht eingequetscht wird. Achten Sie besonders auf Stecker, Steckdose sowie den Kabelausgang am Gerät. - Seite 80 Technische Daten B–10 Benutzerhandbuch...
-
Seite 81: Zulassungsbestimmungen
Zulassungsbestimmungen Warnung der US-Funk- und Fernmeldebehörde (Federal Communications Commission, FCC) Dieses Gerät wurde typengeprüft und entspricht laut Abschnitt 15 der Bestimmungen der US-Funk- und Fernmeldebehörde (Federal Communications Commission, FCC) den Grenzwerten für Digitalgeräte der Klasse B. Diese Grenzwerte sind so ausgelegt, dass schädliche elektrische Störungen in Wohngebieten vermieden werden. -
Seite 82: Modifikationen
Zulassungsbestimmungen Modifikationen Laut FCC ist der Benutzer darüber zu informieren, dass an diesem Gerät vorgenommene Änderungen oder Modifizierungen, die nicht ausdrücklich von Hewlett-Packard genehmigt wurden, dazu führen können, dass die Betriebszulassung des Geräts erlischt. Kabel Zum Anschließen anderer Geräte an diesen Monitor sind im Einklang mit den geltenden FCC-Bestimmungen abgeschirmte Kabel mit RFI/EMI-Steckerkappen zu verwenden. -
Seite 83: Konformitätserklärung Für Produkte Mit Dem Fcc-Logo Nur Usa
Zulassungsbestimmungen Konformitätserklärung für Produkte mit dem FCC-Logo nur USA Das Gerät entspricht Abschnitt 15 der FCC-Bestimmungen. Der Betrieb dieses Geräts unterliegt folgenden Bedingungen: (1) Das Gerät darf keine schädlichen Störungen verursachen. (2) Das Gerät muss alle empfangenen Störungen akzeptieren, auch wenn diese eine unerwünschte Beeinflussung des Betriebs verursachen. -
Seite 84: Canadian Notice
Zulassungsbestimmungen Canadian Notice This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations. Avis Canadien Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada. Hinweise für die Europäische Union Produkte, die die CE-Kennzeichnung tragen, entsprechen der von der EU-Kommission herausgegebenen EU-Richtlinie 89/336/EWG (Elektromagnetische Verträglichkeit) sowie der Richtlinie... -
Seite 85: Hinweis Für Japan
Zulassungsbestimmungen Hinweis für Japan Hinweis für Korea EPA Energy Star-Konformität Produkte, deren Verpackung mit dem ENERGY STAR ® -Logo gekennzeichnet sind, erfüllen die Bedingungen der von der US-Umweltbehörde (Environmental Protection Agency) erarbeiteten ENERGY STAR-Richtlinien für den energetischen Wirkungsgrad. Produkte mit der ENERGY STAR-Kennzeichnung haben einen niedrigen Energieverbrauch, sodass Sie beim Einsatz dieser Produkte Stromkosten sparen und die Umwelt schützen. -
Seite 86: Hp Recyclingprogramm
Zulassungsbestimmungen HP Recyclingprogramm HP bietet in verschiedenen Ländern und Regionen spezielle Programme für die Rücknahme und das Recycling von HP Produkten, sowie Produkten anderer Hardwarehersteller, an. Auf Grund der unterschiedlichen gesetzlichen Rahmenbedingungen und der verschiedenen Kundenanforderungen variieren die Bedingungen und die Verfügbarkeit dieser Programme in den einzelnen Regionen. -
Seite 87: Entsorgung Von Altgeräten Aus Privaten Haushalten In Der Eu
Zulassungsbestimmungen Entsorgung von Altgeräten aus privaten Haushalten in der EU Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass das Produkt nicht über den normalen Hausmüll entsorgt werden darf. Benutzer sind verpflichtet, die Altgeräte an einer Rücknahmestelle für Elektro- und Elektronik-Altgeräte abzugeben. Die getrennte Sammlung und ordnungsgemäße Entsorgung Ihrer Altgeräte trägt zur Erhaltung der natürlichen Ressourcen bei und garantiert eine Wiederverwertung, die die Gesundheit des...
