Inhaltszusammenfassung für HP vs15

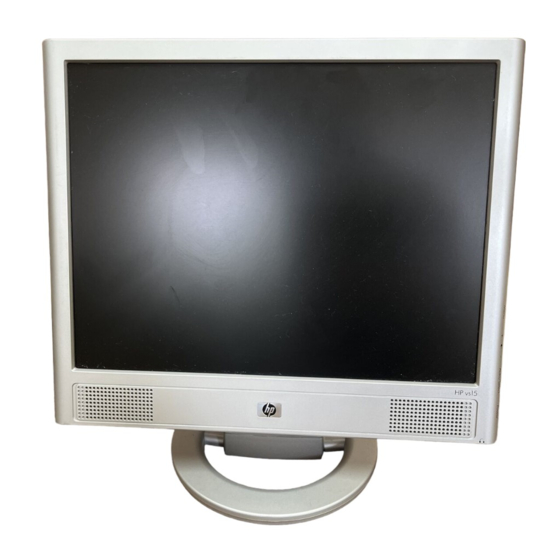

- Seite 1 Benutzerhandbuch HP vs15 LCD Monitor HP vs17 LCD Monitor HP vs19 LCD Monitor HP f1705 LCD Monitor HP f1905 LCD Monitor...
- Seite 2 Gewährleistungshinweisen für die jeweiligen Produkte und Dienstleistungen beschrieben. Keine der in dieser Dokumentation enthaltenen Festlegungen darf als zusätzliche Gewährleistung aufgefasst werden. HP haftet weder für technische oder inhaltliche Fehler oder Auslassungen in dieser Dokumentation. Hewlett-Packard übernimmt keine Haftung für den Gebrauch oder die Zuverlässigkeit von HP Software auf Geräten von Fremdherstellern.
- Seite 3 Å ACHTUNG: Auf diese Weise gekennzeichneter Text deutet darauf hin, dass bei Nichteinhaltung der Anweisungen die Gefahr der Körperverletzung oder Lebensgefahr besteht. Ä VORSICHT: Auf diese Weise gekennzeichneter Text deutet darauf hin, dass bei Nichteinhaltung der Anweisungen die technischen Geräte beschädigt werden oder Informationen verloren gehen können.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Leistungsmerkmale des Produkts HP LCD Monitor ......1–1 2 Sicherheits- und Wartungshinweise Wichtige Sicherheitsinformationen ... . 2–1 Sicherheitsvorkehrungen . - Seite 6 HP vs LCD Monitoren ..... B–1 HP f LCD Monitoren ..... . B–4 Voreingestellte Videomodi .
- Seite 7 EPA Energy Star-Konformität ....C–7 HP Recyclingprogramm ....C–8...
- Seite 8 Inhaltsverzeichnis viii Benutzerhandbuch...
-
Seite 9: Leistungsmerkmale Des Produkts
Der HP LCD (Liquid Crystal Display) Monitor verfügt über einen Aktivmatrix-TFT-Bildschirm. Dieses Benutzerhandbuch befasst sich mit fünf Modellen: ❏ HP vs15 LCD Monitor, ein 15-Zoll (38,1 cm) Bildschirm ❏ HP vs15 LCD Monitor, ein 17-Zoll (43,2 cm) Bildschirm ❏ HP vs15 LCD Monitor, ein 19-Zoll (48,3 cm) Bildschirm ❏... - Seite 10 ■ Großer diagonaler sichtbarer Bereich ■ Werkseitig eingestellte Bildschirmauflösung von 1280 × 1024 mit der Möglichkeit geringerer Auflösungen im Vollbildmodus (HP vs15 LCD Monitor: 1024 x 768) ■ Unterstützte Videoeingänge: ❏ VGA analoges Signal ❏ DVI-D (nur ausgewählte f-Monitor-Modelle) digitales Signal ■...
- Seite 11 Leistungsmerkmale des Produkts ■ Weniger Stromverbrauch durch Energiesparfunktion ■ Das Gerät entspricht den folgenden Spezifikationen: ❏ EPA ENERGY STAR ❏ CE-Richtlinien der Europäischen Union ❏ Schwedischer Standard MPR II 1990 ❏ TCO Umweltanforderungen ■ CD mit: ❏ Informationsdatei (INF) ❏ ICM-Datei (Image Color Matching) ❏...
- Seite 12 Leistungsmerkmale des Produkts 1–4 Benutzerhandbuch...
-
Seite 13: Sicherheits- Und Wartungshinweise
Sicherheits- und Wartungshinweise Wichtige Sicherheitsinformationen Das Netzkabel ist für die Verwendung mit dem Monitor vorgesehen. Bei Einsatz eines anderen Netzkabels müssen Sie eine für diesen Monitor geeignete Stromquelle sowie einen geeigneten Stecker verwenden. Å ACHTUNG: Um das Risiko von Stromschlägen oder Geräteschäden zu verringern, darf der Schutzkontakt des Netzkabels unter keinen Umständen deaktiviert werden. -
Seite 14: Sicherheitsvorkehrungen
Sicherheits- und Wartungshinweise Ä VORSICHT: Um Ihren Monitor bzw. Computer ausreichend zu schützen, sollten Sie die Netzkabel vom Computer und den dazugehörigen Peripheriegeräten (z.B. Monitor, Drucker, Scanner) an ein Überspannungsschutzgerät wie z.B. eine Mehrfachsteckdose mit Überspannungsschutz oder eine unterbrechungsfreie Stromversorgung (USV) anschließen. Nicht alle Mehrfachsteckdosen bieten Überspannungsschutz;... -
Seite 15: Wartungshinweise
Sie nicht, eigenständig Reparaturen am Gerät vorzunehmen. Wenn der Monitor nicht korrekt funktioniert, heruntergefallen ist oder beschädigt wurde, wenden Sie sich an Ihren von HP autorisierten Fachhändler oder Dienstanbieter. ■ Passen Sie nur die Einstellungen an, die in der Bedienungsanleitung beschrieben sind. -
Seite 16: Reinigen Des Monitors
Sicherheits- und Wartungshinweise Reinigen des Monitors Der Monitor ist ein qualitativ hochwertiges optisches Gerät, dessen Reinigung besondere Sorgfalt verlangt. Zum Reinigen des Monitors führen Sie die folgenden Schritte aus: 1. Schalten Sie den Computer und den Monitor aus. 2. Ziehen Sie vor dem Reinigen des Monitors den Netzstecker aus der Steckdose. -
Seite 17: Transport Des Monitors
Sicherheits- und Wartungshinweise Transport des Monitors Bewahren Sie die Originalverpackung in einem Lagerbereich auf. Sie können sie unter Umständen später benötigen, wenn Sie Ihren Monitor an einen anderen Ort verlagern. ■ Zum Transport des vs-Monitors muss der Sockel vom Standfuß abgebaut werden. -
Seite 18: Vorbereiten Des F-Monitors Zum Versand
Sicherheits- und Wartungshinweise 3. Während Sie den Bildschirm in seiner Position halten, drücken Sie innerhalb des Sockels 1 wie in der folgenden Illustration dargestellt und ziehen Sie dann den Sockel vom Standfuß 2. Sockel vom Standfuß des vs-Monitors abbauen 4. Verpacken Sie den Sockel zusammen mit dem Bildschirm. Vorbereiten des f-Monitors zum Versand Bevor Sie damit beginnen, lesen Sie bitte sorgfältig die nachstehenden Warnhinweise. - Seite 19 Sicherheits- und Wartungshinweise Um den Monitor zum Versand vorzubereiten: 1. Ziehen Sie alle Strom-, Bildschirm- und Audiokabel vom Monitor ab. 2. Drücken Sie den Monitor gerade nach unten, wie in der folgenden Abbildung dargestellt, um das Scharnier 1 abzuflachen. Legen Sie das Band, das mit dem Monitor geliefert wurde um den Sockel, indem Sie es durch das Scharnier 2 ziehen.
- Seite 20 Sicherheits- und Wartungshinweise 2–8 Benutzerhandbuch...
-
Seite 21: Einrichten Des Monitors
Einrichten des Monitors Vorbereitende Schritte 1. Packen Sie den Monitor aus. Überprüfen Sie, ob alle Komponenten vollständig sind. Bewahren Sie die Originalverpackung sorgfältig auf. 2. Schalten Sie den Computer und alle angeschlossenen Geräte ab. 3. Suchen Sie die Bildschirmkabel heraus, über die Sie die Ausgänge der Computergrafikkarte mit den VGA- und DVI-Eingängen (nur ausgewählte f -Monitore) am Monitor verbinden. -
Seite 22: Aufstellen Des Monitors
Einrichten des Monitors 6. Sie benötigen einen Kreuzschlitzschraubendreher für die Vorbereitung des Monitors für die Wandmontage. Sie werden einen geraden Schlitzschraubenzieher benötigen, um einige Kabel zu befestigen. Aufstellen des Monitors Sie können den Monitor auf einem Schreibtisch aufstellen oder an der Wand montieren. - Seite 23 Einrichten des Monitors 2. Heben Sie den Bildschirm mit der Rückseite auf Sie gerichtet und senken Sie den Standfuß auf den Sockel, wie in der folgenden Abbildung dargestellt, bis der Sockel einrastet. Einschieben des vs-Monitors auf den Sockel 3. Stellen Sie den Monitor in aufrechter Position auf einen Schreibtisch oder Tisch.
-
Seite 24: Wandmontage Des Vs-Monitors
Einrichten des Monitors 4. Neigen Sie den Monitor für einen korrekten Blickwinkel. Neigen Sie den Monitor nicht mehr als bis zu seiner einfach einstellbaren Position. – 5º 30º Einstellen der Neigung des vs-Monitors Wandmontage des vs-Monitors Bevor Sie den Monitor an der Wand, auf einem Schwenkarm oder auf einer anderen Montagevorrichtung befestigen können, müssen Sie den Sockel und den Standfuß... - Seite 25 Einrichten des Monitors So befestigen Sie den vs-Monitor an einer Wand, auf einem Schwenkarm oder einer anderen Montagevorrichtung: 1. Entfernen Sie den vs-Monitorsockel. Nähere Informationen hierzu finden Sie unter „Abbauen des Monitorsockels” im vorherigen Abschnitt. Belassen Sie den Monitor mit der Bildschirmseite nach unten auf der flachen, weichen Oberfläche.
- Seite 26 6. Befestigen Sie den vs-Monitor auf einem Schwenkarm oder einer anderen Montagevorrichtung. Die vier vorgeschraubten Montagelöcher auf der Rückseite des Bildschirms, in der Nähe des HP-Logos, sind mit dem VESA-Standard für die Montage von Flachbildschirmen kompatibel. Der vs15 Monitor benutzt einen 75 mm Standardabstand, während die anderen vs-Monitore einen...
- Seite 27 Einrichten des Monitors Verwenden Sie diese vier Bohrungen, um den Schwenkarm bzw. die jeweilige Montagevorrichtung zu befestigen. Befolgen Sie die Anweisungen, die der verwendeten Montagevorrichtung beiliegen, um den Monitor fest zu montieren. Um den Desktopstandfuß und Sockel an den vs-Monitor zurückzuinstallieren: 1.
-
Seite 28: Aufstellen Des F-Monitors Auf Einem Schreibtisch
Einrichten des Monitors Aufstellen des f-Monitors auf einem Schreibtisch Um den f-Monitor auf einem Schreibtisch oder Tisch aufstellen zu können, müssen Sie den Monitor auseinanderfalten. So stellen Sie den f-Monitor auf einem Schreibtisch auf: 1. Stellen Sie den Monitor auf eine gerade Oberfläche. 2. - Seite 29 Einrichten des Monitors 5. Neigen Sie den Monitor für einen korrekten Blickwinkel. Neigen Sie den Monitor nicht mehr als bis zu seiner einfach einstellbaren Position. 35º –5º Einstellen der Neigung des f-Monitors Å ACHTUNG: Bringen Sie den Monitor vorsichtig in den gewünschten Neigungswinkel.
- Seite 30 Einrichten des Monitors Sie können den f-Monitor so einstellen, dass der Bildschirm komplett vorwärts gerichtet ist und das Unterteil des Bildschirms sich fast auf dem Desktop befindet, wie in der folgenden Abbildung dargestellt Vollständiges Einrichten des f-Monitors 6. Bauen Sie die Lautsprecher auf. Nähere Informationen hierzu finden Sie unter „Aufbauen der Satelliten-Lautsprecher des f-Monitors”...
-
Seite 31: Wandmontage Des F-Monitors
Einrichten des Monitors Wandmontage des f-Monitors Bevor Sie den Monitor an der Wand, auf einem Schwenkarm oder auf einer anderen Montagevorrichtung befestigen können, müssen Sie die Rückverkleidung des Monitors und die Sockel-Standfuß-Kombination des Monitors abbauen. Dazu benötigen Sie einen Kreuzschlitzschraubendreher. Bevor Sie damit beginnen, lesen Sie bitte sorgfältig die nachstehenden Warnhinweise. - Seite 32 Einrichten des Monitors 2. Ziehen Sie an der Unterkante und entfernen Sie die rechteckige Rückverkleidung 1 wie in der folgenden Abbildung dargestellt. Legen Sie die Rückverkleidung beiseite. Vier Schrauben sind erkennbar. Wandmontage des f-Monitors 3. Halten Sie die Standfuß-Sockel-Kombination so, dass sie nicht herunterfallen kann, entfernen Sie die vier Schrauben 2.
- Seite 33 Einrichten des Monitors 4. Bewahren Sie die entfernten Teile (Schrauben, die hintere Abdeckung und die Standfuß-Sockel-Kombination) für eine spätere Benutzung sorgfältig auf. 5. Befestigen Sie den f-Monitor auf einem Schwenkarm oder einer anderen Montagevorrichtung. 6. Die vier vorgebohrten Montagelöcher auf der Rückseite des Bildschirms haben einen 100 mm -Abstand und entsprechen dem VESA-Standard für die Montage von Flachbildschirmen.
-
Seite 34: Aufbauen Der Satelliten-Lautsprecher Des F-Monitors
Einrichten des Monitors Aufbauen der Satelliten-Lautsprecher des f-Monitors So bauen Sie die beiden Satelliten-Lautsprecher für den f-Monitor zusammen: 1. Drehen Sie jeden der beiden Lautsprecher wie in der folgenden Abbildung dargestellt. 2. Halten Sie den Lautsprechersockel seitenverkehrt über den gedrehten Lautsprecher. Mit der Öffnung des Sockels nach hinten gerichtet, passen Sie die Mitte des Lautsprechers 1 mit der Einführschiene des Sockels 2 an. -
Seite 35: Anschließen Des Monitors
DVI-D-Kabel anzuschließen. Bei Standardinstallationen ist nur ein Kabel angeschlossen. ■ Audiokabel anschließen. Die f-Monitor-Schritte schließen den Anschluss des Lautsprecher-DC-Stromkabels und eines optionalen HP- Subwoofers ein (separat erhältlich). ■ Anschluss des Netzkabels an die Stromversorgung. Finden Sie die Zahl für Ihren Monitortyp in den nachfolgenden Abbildungen. -
Seite 36: Beschreibung
Einrichten des Monitors ❏ Verbinden Sie dann das andere Kabelende mit dem VGA-Ausgang des Computers. Kabel an den vs-Monitor anschließen Teil Beschreibung VGA-Anschluss und VGA-Kabel Audioanschluss und Audiokabel AC Stromanschluss und Stromkabel Sicherheitsschloss-Buchse für Kensingtonschloss-Sicherheitskabel (separat erhältlich) 3–16 Benutzerhandbuch... - Seite 37 Einrichten des Monitors Kabel an den f-Monitor anschließen Teil Beschreibung VGA-Anschluss und VGA-Kabel DVI-D-Anschluss (nur ausgewählte Modelle) und DVI-D-Kabel (Kabel separat erhältlich) DC-Stromanschluss und DC-Stromkabel für Lautsprecher AC Stromanschluss und Stromkabel Kabelmanagement-Öffnung Sicherheitsschloss-Buchse für Kensingtonschloss-Sicherheitskabel (separat erhältlich) Benutzerhandbuch 3–17...
-
Seite 38: Audiokabel Anschließen
Einrichten des Monitors So schließen Sie das DVI-D-Kabel an ■ Schließen Sie das DVI-D-Videokabel (separat erhältlich) an den f-Monitor (nur ausgewählte Modelle) und an den Videoanschluss auf der Rückseite des Computers an. Der DVI-D-Anschluss am f-Monitor ist nur für Verbindungen zwischen zwei digitalen Geräten geeignet. - Seite 39 Einrichten des Monitors So schließen Sie Audio an Ihren f-Monitor an 1. Positionieren Sie das Lautsprecher-Set des f-Monitors so, dass der Lautsprecher mit den Bedienelementen 8, wie in nachfolgender Abbildung dargestellt, auf der rechten Seite ist, wenn Sie den f-Monitor von vorn betrachten. 2.
- Seite 40 Einrichten des Monitors 3. Wenn Sie einen HP-Subwoofer benutzen, führen Sie das Subwoofer-Audiokabel in den Subwoofer-Anschluss des rechten Lautsprechers ein -. 4. Schließen Sie ein Ende des DC-Stromkabels des Lautsprechers w an den DC-Stromanschluss des rechten Lautsprechers an q. Schließen Sie das andere Ende des Kabels an den DC-Stromanschluss 4 am f-Monitor an.
-
Seite 41: Netzkabel Anschließen
Einrichten des Monitors Teil Beschreibung Lautsprecher-Audiokabel am Computeranschluss DC-Stromanschluss und das DC-Stromkabel des Lautsprechers w (wird am rechten Anschluss der Lautsprecher-DC-Stromversorgung q angeschlossen) Rechten Lautsprecher mit Kontrollregler 9, und Anschlüssen für Subwoofer - und Lautsprecher DC Stromanschluss q Nicht Kopfhöreranschluss (rechter Lautsprecher) abgebildet Netzkabel anschließen 1. -
Seite 42: Modus: Einstellungen
Einrichten des Monitors 3. Für den f-Monitor führen Sie die Kabel durch die Kabelmanagement-Öffnung 6 auf der Rückseite des Monitorsockels. 4. Schalten Sie den Monitor, den Computer und alle anderen angeschlossenen Geräte ein. Schalten Sie die Satelliten-Lautsprecher des f-Monitors an und stellen Sie die Lautstärke mittles des Kontrollreglers 9 am rechten Lautsprecher ein. -
Seite 43: Bedienung Des Monitors
Bedienung des Monitors CD-Software und Zusatzprogramme Auf der im Lieferumfang dieses Monitors enthaltenen CD befinden sich zwei Dateien, die Sie auf Ihrem Computer installieren können: ■ Eine Informationsdatei (.INF) ■ Eine .ICM-Datei (Image Color Matching) Darüber hinaus enthält diese CD eine Software zur automatischen Einstellung. -
Seite 44: Die .Icm-Datei (Image Color Matching)
Bedienung des Monitors BNC-Steckern noch über Verteilerpuffer oder -boxen. Bei derartigen Anordnungen kann es unter Umständen erforderlich sein, die .INF-Datei zu installieren. Die .ICM-Datei (Image Color Matching) Die .ICM-Dateien ermöglichen durch die Übertragung von Daten an Grafikprogramme eine präzisere Farbdarstellung und gewährleisten somit einen konsistenten Farbabgleich zwischen Monitor und Drucker bzw. -
Seite 45: Herunterladen Aus Dem Internet
Readme” -Datei auf der CD für Anweisungen (nur Englisch). Herunterladen aus dem Internet So laden Sie die neueste Version der .INF- und .ICM-Dateien von der Website des HP -Kundendienstes herunter: 1. Gehen Sie zu: http://www.hp.com/support Wählen Sie Ihr Land/Ihre Region aus. - Seite 46 Bedienung des Monitors ■ Undeutliche Vertikalleisten ■ Dünne horizontal durchlaufende Linien ■ De-zentriertes Bild Um die Funktion Automatische Einstellung zu verwenden: 1. Lassen Sie den Monitor vor dem Feineinstellen 20 Minuten warm werden. 2. Drücken Sie die Taste Auto/Select auf dem Bedienfeld des Monitors.
-
Seite 47: Komponenten Des Bedienfelds
Bedienung des Monitors Komponenten des Bedienfelds Die Tasten des Monitors befinden sich auf der Seite des Bedienfelds Tasten des Bedienfelds am vs-Monitor Benutzerhandbuch 4–5... - Seite 48 Bedienung des Monitors Tasten des Bedienfelds am f-Monitor 4–6 Benutzerhandbuch...
-
Seite 49: Teil Bedientaste
Bedienung des Monitors ‘ Teil Bedientaste Funktion Menü Bei aktivem OSD-Menü: Bei nicht aktiviertem (Onscreen Display) OSD-Menü: Taste schliesst OSD-Menü. Taste öffnet OSD-Menü. (Auch zum Schließen der Einstellungsbildschirme im OSD-Menü.) vs-Monitor: Bei aktivem OSD-Menü: Bei nicht aktiviertem OSD-Menü: Navigieren nach oben (Lautstärke oder rechts;... -
Seite 50: Benutzung Des Onscreen Displays
Bedienung des Monitors Teil Bedientaste Funktion Netzschalter Stromanzeige Schaltet Monitor ein und Eingeschaltet: Blau Stromversorgung versetzt diesen in den Energiesparmodus: Gelb Standby-Modus. Bei angeschlossenen Kopfhörern sind die Lautsprecher des Monitors stumm geschaltet. Nur vs-Monitor: Ermöglicht das Anschließen eines (Kopfhöreranschluss) Kopfhörersets an den Monitor. f-Monitor: Kopfhöreranschluss befindet sich am rechten Lautsprecher. - Seite 51 Bedienung des Monitors 3. Zum Öffnen des erweiterten OSD-Menüs drücken Sie erneut die Menü-Taste. Daraufhin wird das erweiterte OSD-Menü geöffnet. Weitere Informationen finden Sie im nächsten Abschnitt. 4. Zum Navigieren durch das OSD-Hauptmenü bzw. das erweiterte OSD-Menü drücken Sie die Taste + (Plus) (B) bzw. –...
-
Seite 52: Anpassen Von Monitoreinstellungen
Bedienung des Monitors Anpassen von Monitoreinstellungen Die Bildschirmeinstellungen sind im OSD-Menü festgelegt. Zwei OSD-Menüs stehen zur Verfügung: ■ Hauptmenü ■ Erweitertes Menü Hauptmenü Drücken Sie die Menü-Taste, um das Hauptmenü zu öffnen. Daraufhin wird die erste Ebene des Hauptmenüs geöffnet. In der folgenden Tabelle sind die Optionen und Ebenen des Hauptmenüs aufgelistet. -
Seite 53: Erweitertes Osd-Menü
Bedienung des Monitors Erweitertes OSD-Menü Zum Aufrufen des erweiterten OSD-Menüs drücken Sie die Taste Menu erneut (zwei Mal) oder wählen Sie im Hauptmenü die Option Menü „Erweitert”. Daraufhin wird die erste Ebene des erweiterten Menüs geöffnet. ✎ Nachdem Sie das erweiterte Menü über das Hauptmenü aufgerufen haben, bleibt das erweiterte Menü... - Seite 54 Bedienung des Monitors Erweitertes OSD-Menü (Forts.) Werkseitige Menüebene 1 Menüebene 2 Menüebene 3 Voreinstellung Lautstärke Werteeinstellung (Nur vs-Monitor): Farbe 9300 K 6500 K 6500 K Benutzerdefin. Einstellung der Farbe benutzerdefinierten Farbe SRGB Abbrechen Speichern und zurück Sprache Deutsch Vereinfachtes Chinesisch English English Español...
- Seite 55 Bedienung des Monitors Erweitertes OSD-Menü (Forts.) Werkseitige Menüebene 1 Menüebene 2 Menüebene 3 Voreinstellung Ruhe-Timer Menü Timer-Einstellungen Standard-Videoeing • Analog: VGA • Digital: DVI (nur bei bestimmten f-Monitormodellen) Hauptmenü Haupt Abbrechen Speichern und zurück OSD-Steuerung Horizontale Werteeinstellung Bildposition Vertikale Werteeinstellung Bildposition OSD-Timeout Werteeinstellung...
- Seite 56 Bedienung des Monitors Erweitertes OSD-Menü (Forts.) Werkseitige Menüebene 1 Menüebene 2 Menüebene 3 Voreinstellung Nein Beenden 4–14 Benutzerhandbuch...
-
Seite 57: Auswählen Der Eingangssignalanschlüsse
Bedienung des Monitors Auswählen der Eingangssignalanschlüsse Die folgenden zwei Signalanschlüsse sind verfügbar: ■ VGA (analog) ■ DVI-D Anschluss (nur ausgewählte f-Monitor-Modelle) digitales Signal Der Monitor erkennt automatisch, welcher Eingang gültige Videosignale empfängt und das Bild korrekt anzeigt. Der Videoeingang kann mithilfe der OSD-Funktion manuell oder mithilfe der Monitortasten durch Drücken der (Minus)-Taste für –... -
Seite 58: Fehlerzustände Des Monitors
Bedienung des Monitors Fehlerzustände des Monitors Auf die folgenden Zustände des Monitors wird durch spezielle Meldungen hingewiesen: ■ Eingangssignal nicht unterstützt — Diese Meldung deutet darauf hin, dass der Monitor das Eingangssignal nicht unterstützt, weil die Auflösung und/oder die Bildwiederholfrequenz auf einen zu hohen Wert eingestellt ist, der vom Monitor nicht unterstützt wird. -
Seite 59: Anpassen Der Bildqualität
Bedienung des Monitors Anpassen der Bildqualität Die Funktion zur automatischen Einstellung nimmt bei jedem Wechsel in einen neuen Bildmodus automatisch eine Feineinstellung der Bildqualität in Bezug auf Anzeigegröße, Bildposition, Takt und Taktrate vor. Wenn Sie noch präzisere Einstellungen am VGA-Eingangssignal vornehmen möchten, starten Sie die Software zur automatischen Einstellung von der CD aus. - Seite 60 Bedienung des Monitors 4. Zuerst müssen Sie den Takt richtig einstellen, da die Taktrateneinstellungen auf der Haupttakteinstellung basieren. ❏ Wenn die Monitorbilder beim Anpassen der Takt- und Taktratenwerte verzerren, korrigieren Sie die Werte so lange, bis die Verzerrungseffekte nicht mehr auftreten. Zum Wiederherstellen der Werkseinstellungen öffnen Sie das erweiterte OSD-Menü, wählen Sie die Option Werkseinst.
-
Seite 61: Eingabe Eines Benutzerdefinierten Modus
Bedienung des Monitors Eingabe eines benutzerdefinierten Modus Wenn Sie keine Standardgrafikkarte bzw. keinen vordefinierten Modus verwenden, kann für das Bildsteuerungssignal unter Umständen ein benutzerdefinierter Modus erforderlich sein. In einem solchen Fall müssen Sie einen Benutzermodus definieren. Sie können das OSD zu folgenden Zwecken nutzen: ■... -
Seite 62: Energiesparfunktion
Bedienung des Monitors Energiesparfunktion Wenn sich der Monitor im Normalmodus befindet, leuchtet die Netzanzeige blau, und der Monitor verbraucht nur die normale Wattzahl. Für Angaben über den Energieverbrauch lesen Sie „Technische Daten” (Anhang B). Zudem unterstützt der Monitor einen vom Computer gesteuerten Energiesparmodus. -
Seite 63: Lösung Allgemeiner Probleme
Fehlerbehebung Lösung allgemeiner Probleme In der folgenden Tabelle sind Probleme, mögliche Ursachen für diese Probleme und die empfohlenen Lösungen aufgelistet. Problem Mögliche Ursache Lösung Bildschirm ist Das Netzkabel ist nicht Schließen Sie das schwarz. angeschlossen. Netzkabel an die Stromversorgung an. Der Netzschalter ist Schalten Sie die ausgeschaltet. - Seite 64 Fehlerbehebung Problem Mögliche Ursache Lösung Die Bildanzeige ist Die Helligkeit und der Drücken Sie die Taste unscharf, undeutlich Kontrast sind zu gering. Auto/Select auf dem oder zu dunkel. Bedienfeld des Monitors. Wenn die Bildanzeige dadurch nicht wie gewünscht korrigiert wird, drücken Sie die Menü-Taste, um das Hauptmenü...
- Seite 65 Fehlerbehebung Problem Mögliche Ursache Lösung Das Bild ist nicht Unter Umständen muss Drücken Sie die Menü-Taste, zentriert. die Positionseinstellung um das OSD-Menü korrigiert werden. aufzurufen. Wählen Sie Bildsteuerung/ Horizontale Bildposition oder Vertikale Bildposition, um die horizontale bzw. vertikale Position des Bildes anzupassen.
-
Seite 66: Informationen Im Internet
Fehlerbehebung Informationen im Internet Bevor Sie sich an den Kundendienst wenden, können Sie auf der Webseite des HP Technischen Kundendienstes Unterstützung erhalten: http://www.hp.com/support Wählen Sie Ihr Land/Ihre Region, und folgen Sie den Links zur Supportseite für Ihren Monitor. Wichtige Informationen für den... -
Seite 67: B Technische Daten
Technische Daten Alle technischen Daten sind als typische Daten der HP-Zulieferer zu verstehen. Die in der Praxis nach oben oder erzielte Leistung kann unten abweichen. HP vs LCD Monitoren HP vs LCD Monitor Bildschirmtyp TFT-LCD Aktiv-Matrix HP vs15: 15,0 Zoll... - Seite 68 Technische Daten HP vs LCD Monitor (Forts.) Abmessungen Höhe x Breite x Tiefe Höhe x Breite x Tiefe (einschließlich Sockel) HP vs15: 13,6 x 13,7 x 7,5 Zoll 345 x 347 x 189 mm. HP vs17: 15,4 x 15,0 x 8,1 Zoll 391 x 381 x 204 mm.
- Seite 69 Technische Daten HP vs LCD Monitor (Forts.) Leistungsaufnahme HP vs15: <32 Watt (typisch) HP vs17: <45 Watt (typisch) HP vs19: <45 Watt (typisch) Leistungsaufnahme im Energiesparmodus HP vs15: <2 Watt (typisch) HP vs17: <2 Watt (typisch) HP vs19: <2 Watt (typisch) Anschlüsse...
-
Seite 70: Hp F Lcd Monitoren
Technische Daten HP f LCD Monitoren HP f LCD Monitor Bildschirmtyp TFT-LCD Aktiv-Matrix HP f1705: 17,0 Zoll 43,2 cm HP f1905: 19,0 Zoll 48,3 cm Sichtbarer Bereich HP f1705: 17,0 Zoll diagonal 43,2 cm HP f1905: 19,0 Zoll diagonal 48,3 cm Neigung –5... - Seite 71 Technische Daten HP f LCD Monitor (Forts.) Horizontalfrequenz (analoger Modus) 30 bis 83 kHz Vertikale Bildwiederholfrequenz (analoger Modus) 50 bis 76 Hz Umgebungsbedingungen Temperatur: 41 bis 95 5 bis 35 Betriebstemperatur –4 bis 140 –20 bis 60 Lagertemperatur Luftfeuchtigkeit 20% to 80% Stromversorgung 100–240V , 50/60 Hz...
-
Seite 72: Voreingestellte Videomodi
Bildschirm angezeigt werden. Die folgenden Modi sind werkseitig vorkonfiguriert und stellen die am häufigsten verwendeten Auflösungen dar. ■ HP vs15 unterstützt voreingestellte Modi 1 bis 11 ■ HP vs17 unterstützt voreingestellte Modi 1 bis 15 ■ HP vs19 unterstützt voreingestellte Modi 1 bis 15 ■... - Seite 73 Technische Daten Werkseitig eingestellte Videomodi (Forts.) Voreingestellt Pixelformat Horizontalfrequenz Vertikalfrequenz (kHz) (Hz) 1152 x 870 68,7 75,6 1152 x 900 71,7 76,0 1280 x 1024 63,9 60,0 1280 x 1024 80,0 75,0 *Voreingestellt, nicht unterstützt für HP vs15 Monitor. Benutzerhandbuch B–7...
-
Seite 74: Richtlinien Zu Qualität Und Pixelfehlern Für Den Lcd-Monitor
Technische Daten Richtlinien zu Qualität und Pixelfehlern für den LCD-Monitor Bei der Herstellung des HP LCD Monitor kommt eine an hohen Standards ausgerichtete Hochpräzisionstechnologie zum Einsatz, die einen fehlerfreien Betrieb des Monitoren garantiert. Trotzdem kann das Display geringfügige Fehler aufweisen, die in Form kleiner heller oder dunkler Punkte auftreten. -
Seite 75: Netzkabelanforderungen
Kabel zwischen 1,5 m und 3,6 m lang sein. Bei Fragen zu dem zu verwendenden Netzkabeltyp wenden Sie sich bitte an einen autorisierten HP--Serviceanbieter. Das Netzkabel sollte so gelegt werden, dass nicht darauf getreten bzw. es nicht eingequetscht wird. Achten Sie besonders auf Stecker, Steckdose sowie den Kabelausgang am Gerät. - Seite 76 Technische Daten B–10 Benutzerhandbuch...
-
Seite 77: Zulassungsbestimmungen
Zulassungsbestimmungen Warnung der US-Funk- und Fernmeldebehörde (Federal Communications Commission, FCC) Dieses Gerät wurde typengeprüft und entspricht laut Abschnitt 15 der Bestimmungen der US-Funk- und Fernmeldebehörde (Federal Communications Commission, FCC) den Grenzwerten für Digitalgeräte der Klasse B. Diese Grenzwerte sind so ausgelegt, dass schädliche elektrische Störungen in Wohngebieten vermieden werden. -
Seite 78: Modifikationen
Zulassungsbestimmungen ■ Setzen Sie sich für weitere Ratschläge gegebenenfalls mit dem Fachhändler oder einem erfahrenen Funk- und Fernsehtechniker in Verbindung. Modifikationen Laut FCC ist der Benutzer darüber zu informieren, dass an diesem Gerät vorgenommene Änderungen oder Modifizierungen, die nicht ausdrücklich von Hewlett-Packard genehmigt wurden, dazu führen können, dass die Betriebszulassung des Geräts erlischt. -
Seite 79: Verwendetes Material
Zur Identifizierung dieses Geräts geben Sie bitte die auf dem Produkt vermerkte Artikel-, Serien- oder Modellnummer an. Verwendetes Material Dieses HP Produkt enthält folgende Materialien, die am Ende ihrer Lebensdauer möglicherweise spezielle Entsorgungsverfahren erfordern: ■ Quecksilber in der Neonröhre in der Bildschirm-LCD. -
Seite 80: Hinweis Zu Den Bestimmungen Der Europäischen Union
Zulassungsbestimmungen Hinweis zu den Bestimmungen der Europäischen Union Dieses Gerät entspricht den folgenden EU-Richtlinien: ■ Niederspannungsrichtlinie 73/23/EWG ■ Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG Die Einhaltung dieser Richtlinien impliziert die Konformität mit den zutreffenden harmonisierten europäischen Normen, die in der von Hewlett-Packard für dieses Produkt bzw. -
Seite 81: Entsorgung Von Altgeräten Aus Privaten Haushalten In Der Eu
Zulassungsbestimmungen Entsorgung von Altgeräten aus privaten Haushalten in der EU Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass das Produkt nicht über den normalen Hausmüll entsorgt werden darf. Benutzer sind verpflichtet, die Altgeräte an einer Rücknahmestelle für Elektro- und Elektronik-Altgeräte abzugeben. -
Seite 82: Hinweis Für Japan
Zulassungsbestimmungen Hinweis für Japan Hinweis für Japan in Bezug auf Netzkabel Hinweis für Korea C–6 Benutzerhandbuch... -
Seite 83: Epa Energy Star-Konformität
Zulassungsbestimmungen EPA Energy Star-Konformität Produkte, deren Verpackung mit dem ENERGY STAR ® -Logo gekennzeichnet sind, erfüllen die Bedingungen der von der US-Umweltbehörde (Environmental Protection Agency) erarbeiteten ENERGY STAR ® -Richtlinien für den energetischen Wirkungsgrad. Produkte mit der ENERGY STAR ® -Kennzeichnung haben einen niedrigen Energieverbrauch, so dass Sie bei Einsatz dieser Produkte Stromkosten sparen und die Umwelt schützen. -
Seite 84: Hp Recyclingprogramm
Zulassungsbestimmungen HP Recyclingprogramm HP bietet in verschiedenen Ländern und Regionen spezielle Programme für die Rücknahme und das Recycling von HP Produkten sowie Produkten anderer Hardwarehersteller an. Auf Grund der unterschiedlichen gesetzlichen Rahmenbedingungen und der verschiedenen Kundenanforderungen variieren die Bedingungen und die Verfügbarkeit dieser Programme in den einzelnen Regionen.
