Benutzerhandbuch

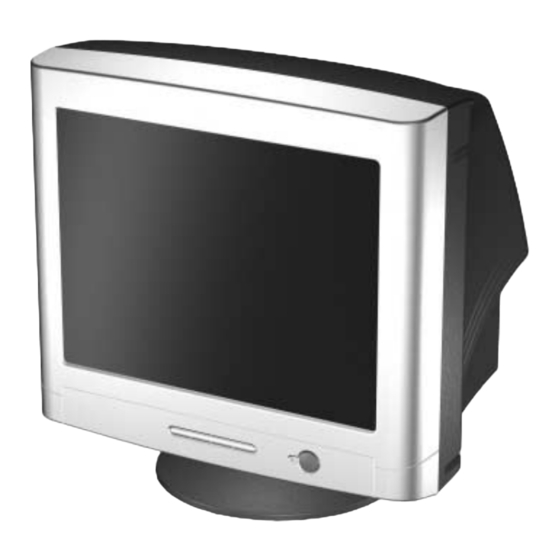

v75, vx75, MV7540, s7540, FS7600,
v7650 17-Zoll-CRT-Monitore
Dokument-Teilenummer: 368239-042
Oktober 2004
Dieses Handbuch enthält Informationen zur Einrichtung des
Monitors, zur Installation der Treiber und zur Verwendung des
On-Screen Display (OSD)-Menüs sowie Fehlerbehebungshinweise,
Zulassungshinweise und technische Daten.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HP V75
Inhaltszusammenfassung für HP V75
- Seite 1 Benutzerhandbuch v75, vx75, MV7540, s7540, FS7600, v7650 17-Zoll-CRT-Monitore Dokument-Teilenummer: 368239-042 Oktober 2004 Dieses Handbuch enthält Informationen zur Einrichtung des Monitors, zur Installation der Treiber und zur Verwendung des On-Screen Display (OSD)-Menüs sowie Fehlerbehebungshinweise, Zulassungshinweise und technische Daten.
- Seite 2 Adobe, Acrobat und Acrobat Reader sind Marken oder eingetragene Marken von Adobe Systems Incorporated. Die Garantien für HP Produkte oder Services werden ausschließlich in der entsprechenden, zum Produkt bzw. zum Service gehörigen Garantieerklärung beschrieben. Darüber hinaus gibt HP keine weiteren Garantien, weder ausdrücklich noch implizit.
-
Seite 3: Inhaltsverzeichnis
Inhalt 1 Produktmerkmale 2 Sicherheits- und Pflegehinweise Sicherheitshinweise ......2–1 Anforderungen an die Stromversorgung ..2–1 Wichtige Sicherheitshinweise . - Seite 4 B Technische Daten v75, MV7540, s7540 17-Zoll-CRT-Monitore mit gewölbter Bildröhre ......B–1 vx75 und FS7600 17-Zoll-CRT-Monitore mit flacher Bildröhre .
-
Seite 5: Produktmerkmale
Produktmerkmale Dieser Farbmonitor wird durch den mikroprozessorgestützten Computer digital gesteuert. Die Einstellungen des Monitors können über ein leicht zu bedienendes On-Screen Display (OSD)-Menü individuell angepasst werden. Der 17-Zoll/43-Zentimeter-CRT-Monitor besitzt folgende Leistungsmerkmale: ■ Sichtbare Bilddiagonale von 41 cm (16 Zoll). ■ Empfohlene Auflösung: 1024 x 768 bei 85 Hz. - Seite 6 Produktmerkmale ■ Lautsprecher und Netzteil (nur bei bestimmten Modellen). ■ Plug-and-Play-Fähigkeit, wenn diese von Ihrem System unterstützt wird. ■ On-Screen Display (OSD)-Menü zur problemlosen Konfiguration und Bildschirmoptimierung sowie zur Einstellung aller Elemente der Bildschirmdarstellung. ■ Energiesparfunktion nach den Energy Star-Richtlinien. ■...
-
Seite 7: Sicherheits- Und Pflegehinweise
Sicherheits- und Pflegehinweise Sicherheitshinweise Anforderungen an die Stromversorgung Im Lieferumfang des Monitors ist ein Netzkabel enthalten. Wenn Sie ein anderes Kabel verwenden, achten Sie darauf, dass Sie es an eine geeignete Stromquelle anschließen und dass es die richtigen Anschlüsse aufweist. Weitere Informationen zum richtigen Netzkabel für Ihren Monitor finden Sie im Abschnitt Anforderungen an das Netzkabel... -
Seite 8: Pflegehinweise
Sicherheits- und Pflegehinweise Ä ACHTUNG: Schließen Sie zum Schutz des Monitors sowie des Computers alle Netzkabel für den Computer und die Peripheriegeräte (z. B. Monitor, Drucker, Scanner) an ein Überspannungsschutzgerät wie eine Steckdosenleiste oder unterbrechungsfreie Stromversorgung (Uninterruptible Power Supply, UPS) an. Nicht alle Steckdosenleisten bieten Überspannungsschutz. - Seite 9 Sicherheits- und Pflegehinweise ■ Vergewissern Sie sich, dass die Summe aller Ampere-Werte der an die Netzsteckdose angeschlossenen Geräte den maximalen Ampere-Wert der Netzsteckdose nicht überschreitet. Des Weiteren darf die Summe aller Ampere-Werte der an das Verlängerungs- kabel angeschlossenen Geräte den maximalen Ampere-Wert dieses Kabels nicht überschreiten.
- Seite 10 Sicherheits- und Pflegehinweise ■ Lassen Sie den Monitor nicht fallen, und stellen Sie ihn nur auf stabilen Oberflächen ab. ■ Stellen Sie keine Gegenstände auf das Netzkabel und treten Sie nicht darauf. ■ Der Monitor sollte in einem gut belüfteten Raum aufgestellt und keiner starken Licht-, Wärme- oder Feuchtigkeitseinwirkung ausgesetzt werden.
-
Seite 11: Einrichten Des Monitors
Einrichten des Monitors Aufsetzen des Standfußes 1. Stellen Sie den Monitor vorsichtig so auf, dass die Unterseite nach oben zeigt. 2. Richten Sie die am Standfuß befindlichen Haken an den Halterungsbuchsen der Unterseite des Monitors aus, und setzen Sie den Standfuß auf. 3. -
Seite 12: Abnehmen Des Standfußes
Einrichten des Monitors Abnehmen des Standfußes Wenn Sie den Standfuß vom Monitor abnehmen möchten, stellen Sie den Monitor so auf, dass die Unterseite nach oben zeigt, und beachten Sie folgende Hinweise: 1. Lösen Sie zum Abnehmen des Standfußes die Verriegelung, und schieben Sie den Standfuß... - Seite 13 Einrichten des Monitors 4. Schalten Sie den Computer und den Monitor ein. ✎ Wenn der Monitor nicht ordnungsgemäß funktioniert, lesen Sie Anhang A, Fehlerbehebung. 5. Falls erforderlich, können Sie mit den Bedienelementen auf der Vorderseite des Monitors die Einstellungen an Ihre persönlichen Anforderungen anpassen.
-
Seite 14: Anschließen Der Lautsprecher (Nur Bei Einigen Modellen Verfügbar)
Einrichten des Monitors Anschließen der Lautsprecher (nur bei einigen Modellen verfügbar) 1. Stellen Sie die Lautsprecher links und rechts vom Monitor auf. 2. Stecken Sie das Lautsprecher-Netzkabel in den schwarzen Anschluss an der Rückseite des Lautsprechers mit dem Lautstärkeregler, und schließen Sie das Netzteil an einer Wandsteckdose an. -
Seite 15: Usb-Lautsprecher
Einrichten des Monitors USB-Lautsprecher 1. Stellen Sie die Lautsprecher links und rechts vom Monitor auf. 2. Schließen Sie das USB-Kabel 1 des Lautsprechers mit dem Lautstärkeregler an einen USB-Anschluss des Computers an. 3. Falls vorhanden, schließen Sie den grünen Stecker (Audiostecker) 2 des Lautsprechers mit dem Lautstärkeregler an den grünen Anschluss des Computers an. -
Seite 16: Anschließen Von Kopfhörern An Den Computer
Einrichten des Monitors Anschließen von Kopfhörern an den Computer Verbinden Sie den Kopfhörer mit dem als Out, Line Out oder Speaker bezeichneten Anschluss auf der Rückseite des Computers. Unter Umständen müssen Sie die Lautsprecher vom Computer trennen, um die Kopfhörer anschließen zu können. ✎... -
Seite 17: Bedienen Des Monitors
Programm kann über das Menü der CD installiert werden. ✎ Wenn der Monitor ohne CD geliefert wurde, können Sie die .INF- und .ICM-Datei von der HP Monitor-Support-Website herunterladen. Weitere Informationen finden Sie in diesem Kapitel unter Herunterladen aus dem World Wide Web. -
Seite 18: Image Color Matching-Datei
Bedienen des Monitors Dieser Monitor weist Plug-and-Play-Fähigkeit unter Windows auf und funktioniert auch ohne Installieren der .INF-Datei ordnungsgemäß. Die Plug-and-Play-Fähigkeit des Monitors ist unter den folgenden Voraussetzungen gewährleistet: Die Grafikkarte des Computers muss VESA DDC2 entsprechen, und der Monitor muss direkt an die Grafikkarte angeschlossen sein. Wenn der Monitor über separate BNC-Kabel oder eine Abzweigdose angeschlossen wird, ist die Plug-and-Play-Fähigkeit nicht gegeben, und Sie müssen unter Umständen die .INF-Datei installieren. -
Seite 19: Installieren Von Der Cd
CD installieren. Entsprechende Informationen finden Sie in der Datei INF and ICM Readme auf der CD. Herunterladen aus dem World Wide Web So laden Sie die neueste Version der .INF- und .ICM-Datei von der HP Monitor-Support-Website herunter: 1. Rufen Sie die Website http://www.hp.com/support auf, und wählen Sie Ihr Land/Ihre Region aus. -
Seite 20: Bedienelemente An Der Vorderseite
Bedienen des Monitors Bedienelemente an der Vorderseite Element Symbol Name Funktion menu Menütaste Aufrufen des On-Screen Displays (OSD) und Schließen der Menüs und des OSD. Linke Rückwärts-Blättern Einstelltaste durch Menüoptionen oder Verringern von Einstellungswerten. Rechte Vorwärts-Blättern durch Einstelltaste Menüoptionen oder Vergrößern von Einstellungswerten. -
Seite 21: On-Screen Display (Osd)
Bedienen des Monitors On-Screen Display (OSD) Über das On-Screen Display (OSD) kann das Bild entsprechend Ihren bevorzugten Anzeigeeinstellungen angepasst werden. So greifen Sie auf das OSD zu: 1. Wenn der Monitor noch nicht eingeschaltet ist, drücken Sie den Netzschalter. 2. Drücken Sie die Menütaste, um das On-Screen Display (OSD) -Menü... -
Seite 22: Funktionen Des On-Screen Displays (Osd)
Bedienen des Monitors 5. Das Einstellungsfenster wird geöffnet. Drücken Sie die rechte oder linke Einstelltaste, um den Wert der Einstellung zu erhöhen (rechts) oder zu verringern (links). 6. Drücken Sie die Auswahltaste, um die neue Einstellung zu speichern. 7. Drücken Sie die Menütaste einmal, um das On-Screen Display (OSD) zu schließen. - Seite 23 Bedienen des Monitors Symbole und Funktionen des On-Screen Displays (OSD) (Fortsetzung) Symbol Funktion Beschreibung Bildhöhe Mit der rechten Einstelltaste wird die Bildhöhe vergrößert und mit der linken Einstelltaste verkleinert. Kissenentzer- Mit der rechten Einstelltaste werden rung die Bildseiten konvex und mit der linken Einstelltaste konkav geformt.
-
Seite 24: Monitormeldungen
Bedienen des Monitors Symbole und Funktionen des On-Screen Displays (OSD) (Fortsetzung) Symbol Funktion Beschreibung Color Temp Mit der rechten Einstelltaste bewegen Sie (Farbtempe- den Schieberegler nach rechts, mit der ratur) linken Einstelltaste schieben Sie ihn nach links. Zurücksetzen Mit diesem Bedienelement wird der Monitor auf die Werksvorgaben zurückgesetzt. -
Seite 25: Meldung „Außerhalb Des Gültigen
Bedienen des Monitors Meldung „Außerhalb des gültigen Frequenzbereichs“ Wenn die Meldung Außerhalb des gültigen Frequenzbereichs am Bildschirm angezeigt wird, sind für die Bildauflösung und/oder die Bildwiederholfrequenz höhere Werte eingestellt, als vom Monitor unterstützt werden. So ändern Sie die Bildauflösung und die Bildwiederholfrequenz für den Monitor: 1. -
Seite 26: Verwenden Des Energiesparmodus
Bedienen des Monitors Verwenden des Energiesparmodus Der Monitor ist so konstruiert, dass er die strengen Energy Star-Anforderungen der US-Umweltschutzbehörde (Environmental Protection Agency) (EPA) im Hinblick auf verringerten Stromverbrauch erfüllt. Im Energiesparmodus kann der Computer unter Verwendung einer Kombination aus Hardware- und Softwarefunktionen die Leistungsaufnahme des Monitors steuern und dessen Stromverbrauch verringern, wenn das Gerät nicht verwendet wird. -
Seite 27: Beheben Allgemeiner Probleme
Fehlerbehebung Beheben allgemeiner Probleme In der folgenden Tabelle sind mögliche Probleme, die mögliche Ursache jedes Problems und die empfohlenen Lösungen aufgeführt. Problem Mögliche Ursache Lösung Der Bildschirm Das Netzkabel ist nicht Schließen Sie das ist dunkel. angeschlossen. Netzkabel an. Der Monitor ist ausgeschaltet. Schalten Sie den Monitor ein. - Seite 28 Fehlerbehebung Problem Mögliche Ursache Lösung Die Farbanzeige Möglicherweise befindet sich Entfernen Sie diesen ist ungewöhnlich. ein magnetischer Gegenstand Gegenstand aus in der Nähe. der Umgebung des Monitors. Der Monitor wurde Drücken Sie die möglicherweise verschoben Menütaste, um oder unbeabsichtigt Stößen auf das On-Screen ausgesetzt.
- Seite 29 Fehlerbehebung Problem Mögliche Ursache Lösung Das Bild ist nicht Die horizontale Position muss Drücken Sie die zentriert. möglicherweise angepasst Menütaste, um werden. auf das On-Screen Display (OSD) zuzugreifen. Wählen Sie Horizontale Bildposition aus, um die erforderlichen Einstellungen vorzunehmen. Die vertikale Position muss Drücken Sie die möglicherweise angepasst Menütaste, um...
- Seite 30 Fehlerbehebung Problem Mögliche Ursache Lösung Die Meldung Die Bildauflösung und/oder Starten Sie den Außerhalb des gültigen die Bildwiederholfrequenz Computer neu, Frequenzbereichs wird sind höher als die vom und rufen Sie den auf dem Bildschirm Monitor unterstützten abgesicherten angezeigt. Einstellungen. Modus auf. Ändern Sie die Einstellungen in eine unterstützte Einstellung (siehe...
-
Seite 31: Unterstützung Im World Wide Web
Fehlerbehebung Unterstützung im World Wide Web Bevor Sie mit dem Technischen Support Kontakt aufnehmen, besuchen Sie unsere Support-Website unter folgender Adresse: http://www.hp.com/support. Vorbereiten eines Anrufs bei der Kundenunterstützung Wenn Sie ein Problem mithilfe der Vorschläge zur Fehlerbehebung in diesem Abschnitt nicht lösen konnten, ist möglicherweise ein Anruf beim Technischen Support erforderlich. -
Seite 32: B Technische Daten
Technische Daten ✎ Alle Leistungsangaben werden von den Herstellern der Komponenten bereitgestellt. Die Leistungsangaben entsprechen den Bestwerten der von den Herstellern von HP Komponenten angegebenen typischen Leistungsdaten; die tatsächliche Leistung kann nach unten oder oben abweichen. v75, MV7540, s7540 17-Zoll-CRT-Monitore mit gewölbter Bildröhre... - Seite 33 Technische Daten Bildauflösungen Bildwiederholfrequenz 640 x 480 60 Hz 640 x 480 75 Hz 640 x 480 85 Hz 720 x 400 70 Hz 800 x 600 75 Hz 800 x 600 85 Hz 1024 x 768 75 Hz 1024 x 768 85 Hz (empfohlene Auflösung) 1152 x 864 75 Hz...
- Seite 34 Technische Daten Höhe Bis zu 3048 m TCO-Anforderungen Bestimmte Modelle erfüllen TCO’03 MPRII Bestimmte Modelle erfüllen MPRII Plug and Play Benutzerhandbuch B–3...
-
Seite 35: Vx75 Und Fs7600 17-Zoll-Crt-Monitore Mit Flacher
Technische Daten vx75 und FS7600 17-Zoll-CRT-Monitore mit flacher Bildröhre Bildschirmgröße 43 cm (17 Zoll) Bildschirmdiagonale 41 cm (16 Zoll) sichtbare Bildschirmgröße Lochmaske 0,25 bis 0,28 mm (variabel) Anzeigebereich (Standard) 234 x 312 mm (Standard) Farben Unendlich Bildauflösungen Bildwiederholfrequenz 640 x 480 60 Hz 640 x 480 75 Hz... - Seite 36 Technische Daten Eingangsstrom 30 Ampere bei 120 V Wechselstrom 60 Ampere bei 220 V Wechselstrom Leistungsaufnahme 75 W (max.) Abmessungen (B x H x T), 16,2 x 16,2 x 17 Zoll (max.) ohne Verpackung, mit 410 x 410 x 430 mm (max.) angebrachtem Fuß...
-
Seite 37: V7650 17-Zoll-Monitor Mit Flacher Bildröhre
Technische Daten v7650 17-Zoll-Monitor mit flacher Bildröhre Bildschirmgröße 43 cm (17 Zoll) Bildschirmdiagonale 40,6 cm (16 Zoll) sichtbare Bildschirmgröße Entspiegelt Lochmaske 0,25 bis 0,28 mm (variabel) Anzeigebereich (Standard) 234 x 312 mm (Standard) Farben Unendlich Bildauflösungen Bildwiederholfrequenz 640 x 480 60 Hz 640 x 480 75 Hz... - Seite 38 Technische Daten Eingangsstrom 30 Ampere bei 120 V Wechselstrom 60 Ampere bei 220 V Wechselstrom Leistungsaufnahme 75 W (max.) Abmessungen (B x H x T), 16,2 x 16,2 x 17 Zoll (max.) ohne Verpackung, mit 410 x 410 x 430 mm (max.) angebrachtem Fuß...
-
Seite 39: Zulassungshinweise
Zulassungshinweise EU-Hinweis Produkte mit dem CE-Zeichen erfüllen die Anforderungen der von der Europäischen Kommission verabschiedeten EMV-Richtlinie (89/336/EWG) und der Niederspannungsrichtlinie (73/23/EWG). Dies impliziert die Übereinstimmung mit den folgenden europäischen Normen (in Klammern sind die entsprechenden internationalen Normen angegeben): ■ EN55022 (CISPR 22) – Funkstörungen von informationstechnischen Einrichtungen ■... -
Seite 40: Anforderungen An Das Netzkabel
0,75 mm² (18 AWG) betragen, und die Länge des Kabels muss zwischen 1,80 m und 3,60 m liegen. Sollten Sie Fragen zum erforderlichen Netzkabeltyp haben, wenden Sie sich an Ihren HP Servicepartner. Ein Netzkabel muss so verlegt werden, dass niemand darauf treten oder Gegenstände darauf stellen oder legen kann. Besondere Sorgfalt ist im Hinblick auf den Stecker, die Steckdose sowie an der Stelle geboten, an der das Kabel aus dem Gerät austritt.
