16.2

Busplatine

16.2.1

Aufbau und Funktionsweise

Die Busplatine dient als Verbindung zwischen der Grundplatine und den
Erweiterungsbaugruppen. Sie wird mit vier Schrauben befestigt.
Die Busplatine ist in zwei Ausführungen erhältlich:
Variante 1 hat vier PCI-Steckplätze und einen PCI Express-Steckplatz. Es können
Erweiterungsbaugruppen entsprechend PCI-Spezifikation (Rev. 2.2) für 5 V und 3,3 V
Baugruppen eingebaut werden. Alle PCI-Steckplätze sind masterfähig. Die Stromversorgung
der Erweiterungsbaugruppen erfolgt über die Verbindung der Busplatine zur Grundplatine.

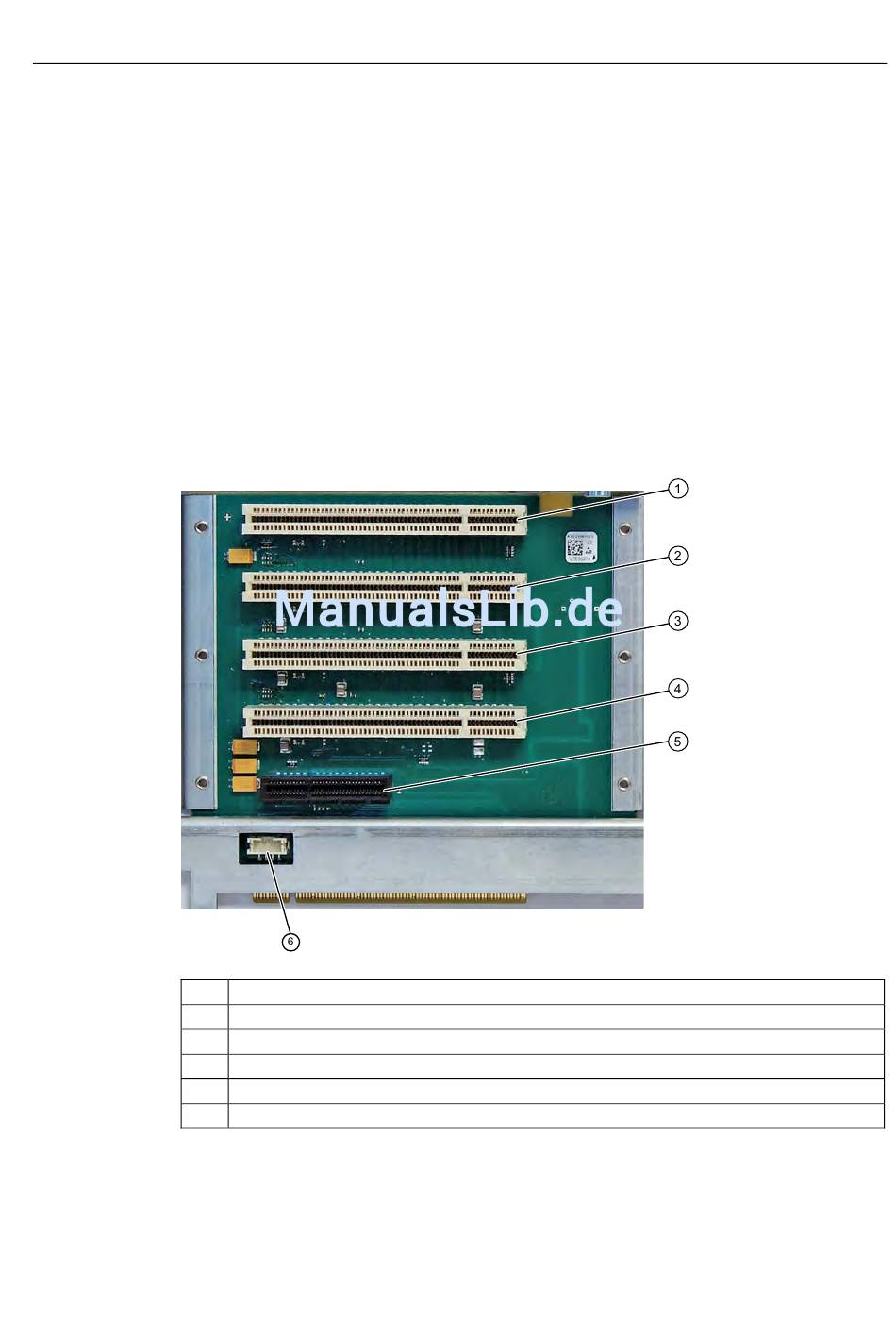

(1)
(2)
(3)
(4)
(5)
(6)
SIMATIC Box PC 827B
Betriebsanleitung, 09/2009, A5E01127533-03
Slot 1 PCI
Slot 2 PCI
Slot 3 PCI
Slot 4 PCI
Slot 5 PCI Express x4
12V-Stromversorgungsanschluss für WinAC-Baugruppe
Detailbeschreibungen
16.2 Busplatine
