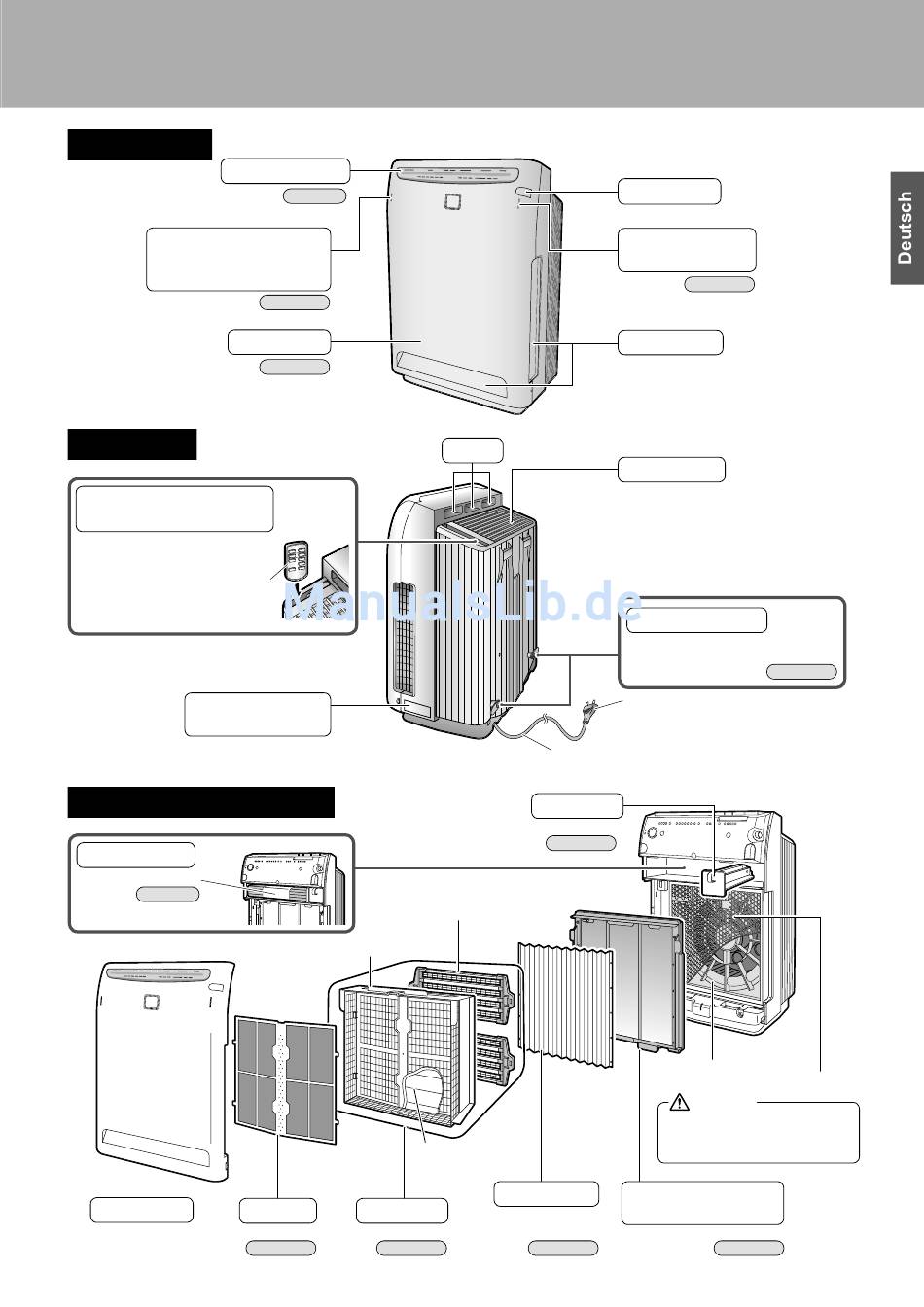

Bezeichnung und Funktion der Teile
Vorderseite
Geräteanzeige
Lufteinlass für
Luftqualitätssensor
(Staubsensor)
Frontplatte
Rückseite
Fernbedienungs-
Aufbewahrungsschlitz
Hier wird die Fernbedienung
aufbewahrt, falls Sie diese
nicht benutzen.
Fernbedienung
Modellname /
Seriennummer
Im Inneren des Gerätes
Filterbehälter
Beinhaltet 4 Austausch-
Faltenfi lter.
►
Seite 9.
Frontplatte
►
Seite 7.
►
Seite 16.
►
Seite 15.
Gegenüberliegende Polplatten
Ionisierungsrahmen
Ionisierter Draht
(Rückseite)
Vorfi lter
EINHEIT1
(grün)
(Plasma-Ionisator)
►
Seite 15.
►
Seite 19.
Griffe
Netzkabel
EINHEIT2
(Streamer-Einheit)
►
Seite 20.
Faltenfi lter
(Vorderseite: weiß,
Rückseite: blau)
►
Seite 21.
Empfänger
Lufteinlass für
Geruchssensor
►
Seite 16.
Lufteinlass
Luftauslass
Netzkabelhaken
Kann zum Aufwickeln des überstehenden
Teils des Netzkabels benutzt werden.
►
Seite 12.
Netzstecker
Ventilationsgebläse
Schutzgitter
ACHTUNG
Nicht das Schutzgitter abnehmen.
(Dies kann elektrische Schläge
oder Brände zur Folge haben.)
Desodorierungs-
Katalysatoreinheit
(grau)
►
Seite 16.
6
