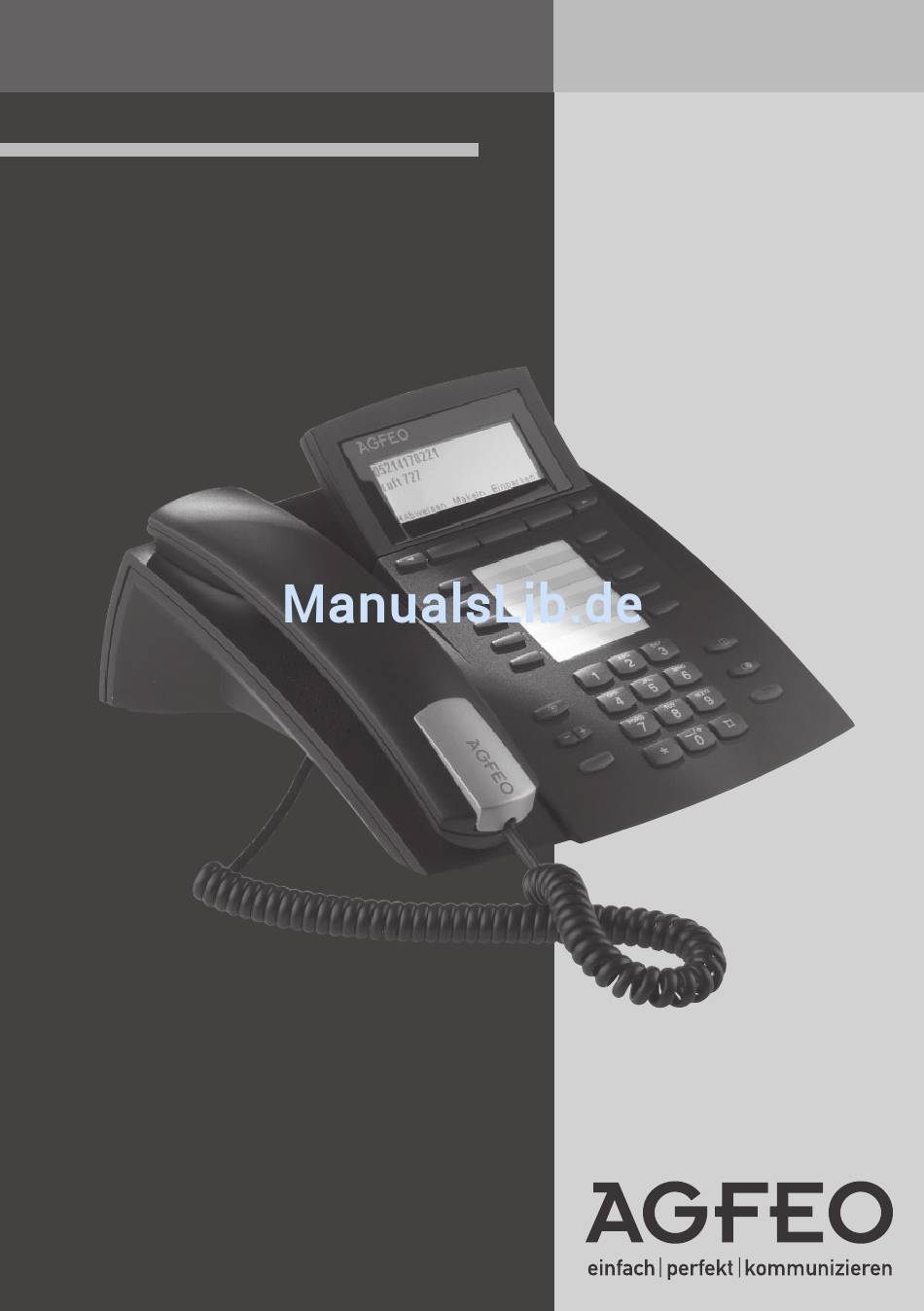

- Seite 1 Systemtelefon Bedienungsanleitung Systemtelefon ST 42 IP...
-
Seite 2: Gebrauchsbestimmungen
Gebrauchsbestimmungen Das digitale Systemtelefon ST 42 IP ist zum Anschluß an ein AGFEO Kommunikationssystem bestimmt. Das ST 42 IP können Sie an folgende AGFEO Kommunikationssystem anschließen: - AS 43, AS 45, AS 200 IT in Verbindung mit einem LAN-Modul 508, 509 oder LAN-Modul 510 und aktueller Software - Kommunikationssysteme der elements Serie ab Software 1.3b... -
Seite 3: Inhaltsverzeichnis
Systemtelefon ST 42 IP Inhaltsverzeichnis Gebrauchsbestimmungen........................2 Spannungsversorgung ..........................2 Sicherheitshinweise ..........................2 Über dieses Handbuch ..........................2 Die Unterseite des ST 42 IP ........................4 Anschließen eines Untanglers ........................ 4 Display Position ............................5 ST 42 IP anschließen ..........................5 ST 42 IP an classics System anmelden .................... -
Seite 4: Die Unterseite Des St 42 Ip
Systemtelefon ST 42 IP Die Unterseite des ST 42 IP Steckplatz für optionales Steckplatz für optionales A-Modul 42 BT-Modul 40 Modulslot 1 Modulslot 2 Anschluss für Headset LAN-Anschluss Anschluss des Anschluss für op- Telefonhörers tionales Netzteil oder optionale STE 40 Anschließen eines Untanglers Im Hörer des ST 42 IP ist ein Fach für einen Untangler integriert. -
Seite 5: Display Position
Systemtelefon ST 42 IP Display Position Sie können für Ihr Display sechs verschiedene Neigungswinkel einstellen. ST 42 IP anschließen Zur Inbetriebnahme des ST 42 IP stecken Sie den Westernstecker des Anschlußkabels in eine mit Ihrem Netzwerk verbundene Netzwerk Dose. Beachten Sie, das Ihr LAN-Modul 508 /509/510 oder Ihre elements ein Teil dieses Netzwerkes sein muß. -
Seite 6: St 42 Ip An Elements System Anmelden
Systemtelefon ST 42 IP ST 42 IP an elements System anmelden - Warten Sie, bis die Anzeige „ASIP Timeout“ im Display erscheint. - Halten Sie die „Set“ Taste für mindestens 4 Sekunden gedrückt. - Geben Sie für Ihr ST 42 IP einen eindeutigen IoP Namen ein: Wählen Sie „Name“... -
Seite 7: Die Tasten Des St 42 Ip
Systemtelefon ST 42 IP Die Tasten des ST 42 IP Softkeys Grafisches Display Lautsprecher unter dem 10 Funktionstasten Hörer und LEDs Beschriftungsstrei- Mikrofon Wähltastatur: Zum Wählen einer Ruf- Mail-Taste: Zum Anzeigen der Anrufli- nummer und Eingabe von Daten. ste, Nachrichten auf dem Anrufbeant- worter und SMS. -
Seite 8: Das Display Des St 42 Ip
Systemtelefon ST 42 IP Das Display des ST 42 IP Status der internen und KW26 DI 28.Jun.05 11:59 Anzeige der aktivierten externen S0s, pro S0 ein *${}%“S Leistungsmerkmale Kasten. Status der analogen 12 14 16 Amtsleitung Anzeige der aktiven In- Aktuelle Belegung ternnummern, gerufene der Softkeys... -
Seite 9: Displayhelligkeit An Classics Anlagen Einstellen
Systemtelefon ST 42 IP Displayhelligkeit an classics Anlagen einstellen Die Displayhelligkeit des ST 42 IP läßt sich in 3 Stufen einstellen: !233 z Einstellung mit mittlerer Programmierung Wählen Sie die Helligkeitsstufe aus: einleiten (1=dunkel, 3=hell) Taste speichern. Displaybeleuchtung an classics Anlagen ein-/ ausschalten Sie können einstellen, ob die Displaybeleuchtung dauerhaft eingeschaltet, dauerhaft ausgeschaltet oder bei Aktion am Telefon eingeschaltet wird. -
Seite 10: Ein Abgehendes Telefonat Führen
Hörer abheben. Je nach eingestellter Amtsbelegung 0 vorwählen um ein Amt zu belegen und Rufnummer eingeben. Das Telefonbuch Mit dem ST 42 IP haben Sie Zugriff auf das interne Telefonbuch Ihres AGFEO Kommunikationssys- tems. Umschalten zwischen den Telefonbuch Registern Sie haben die Wahl zwischen drei unterschiedlichen Suchmethoden, um einen Kontakt im Telefonbuch des AGFEO Kommunikationssystems zu finden. -
Seite 11: Erweiterte Wahlwiederholung
Systemtelefon ST 42 IP Telefonbuch (Vanity) bzw. Taste Geben Sie den Namen ein, wie in den unten stehenden Hörer abheben oder Taste Telefonbuch Beispielen erläutert: „Lautsprecher“ drücken, eine Wählleitung wird automatisch drücken Einträge im Telefonbuch Auswahl mit belegt und die angezeigte Ruf- nummer wird gewählt. -
Seite 12: Standardbelegung Der Funktionstasten
Sie nach Ihren eigenen Wün- Unbenutzt Unbenutzt schen ändern. Die zur Verfügung ste- Ziel Termin Unbenutzt Unbenutzt Ziel Ziel henden Funktionstasten entnehmen Unbenutzt Unbenutzt Sie bitte der Anleitung Ihres AGFEO Stumm Anruffilter Stumm Unbenutzt Ziel Ziel Kommunikationssystems. Unbenutzt Unbenutzt Ziel Umleitung zu Umleitung zu... -
Seite 13: Anrufliste Anzeigen
Systemtelefon ST 42 IP Anrufliste anzeigen Der Hörer ist aufgelegt. An der blinkenden Mailtaste sehen Sie, daß eine Meldung vorliegt. In der Anrufliste steht mindestens ein Eintrag. Die LED blinkt, bis Sie die Anrufliste auslesen, dann leuchtet die LED dauerhaft, bis Sie die Einträge anrufen oder löschen. Um den ersten Eintrag zu sehen: Mailtaste drücken. -
Seite 14: Bei Ihnen Wird Angeklopft
Systemtelefon ST 42 IP Bei Ihnen wird angeklopft 1. Möglichkeit: T Q P ª A P h P T Sie führen ein Ge- Gespräch Automatischer Anruf Hörer Gespräch führen spräch und hören beenden vom Anklopfenden abnehmen den Anklopfton 2. -
Seite 15: Online-Konfiguration Des St 42 Ip
Achtung: Bitte lassen Sie diese Einstellungen nur von einem qualifizierten Fachhändler vornehmen! Sie haben die Möglichkeit, die Zuordnung Ihres ST 42 IP zu einem AGFEO LAN-Modul 508/509/510 oder einer elements über den Browser einzustellen. Klicken Sie dazu auf den Reiter „ASIP“... -
Seite 16: Klingeltöne In Ihr St 42 Ip Laden
Systemtelefon ST 42 IP Klingeltöne in Ihr ST 42 IP laden Ist ein A-Modul 42 in Ihrem ST 42 IP installiert, haben Sie die Möglichkeit eigene Klingeltöne ins Telefon zu laden. Rufen Sie dazu die Seite „http://Telefon-IP/tkset“ in Ihrem Browser auf und klicken Sie auf den Reiter „Klingeltöne“. -
Seite 17: Firmwareupdate Des St 42 Ip
ST 42 IP Firmwareupdate des ST 42 IP Ihr Systemtelefon ST 42 IP läßt sich ohne Eingriff in die Hardware auf den neuesten Firmwarestand bringen. Ihr Fachhändler kann die neue Firmware von www.agfeo.de herunterladen und in Ihr ST 42 IP laden. -
Seite 18: Aufstellungsort
Systemtelefon ST 42 IP Aufstellungsort Stellen Sie das ST 42 IP an einem geeigneten Ort auf. Bitte beachten Sie beim Aufstellen folgende Punkte: - Nicht an Orten, an denen das Telefon durch Wasser oder Chemikalien bespritzt werden kann. - Kunststofffüße des Telefons: Ihr Gerät wurde für normale Gebrauchsbedingungen gefertigt. -
Seite 19: Dhsg Headset
Headset anschließen Das ST 42 IP verfügt über einen separaten Anschluß (Westernbuchse) für ein Headset. Anstelle der schnurlosen DHSG Headsets AGFEO Headset 9120, AGFEO Headset 920 und AGFEO Headset 9450 können Sie auch die folgenden, schnurgebundenen AGFEO Headset-Modelle verwenden: Modell... -
Seite 20: Dhsg Headset Betreiben
Systemtelefon ST 42 IP DHSG Headset betreiben ) eine Richten Sie mit Hilfe des Konfigurators TK-Suite oder über das Menü mit Hilfe von Headset-Taste am ST 42 IP oder einem zugeordneten STE 40 ein. - Sie können jetzt sofort mit Hilfe der Headset-Taste für das Headset abnehmen oder auflegen. Wenn Ihr Apparat klingelt, hören Sie im Hörer des Headsets das Klingeln. -
Seite 21: Auslieferungszustand
Konformitätserklärung Die Konformitätserklärung zu diesem Produkt finden Sie auf unserer Homepage: www.agfeo.de Urheberrecht Copyright 2014 AGFEO GmbH & Co. KG Gaswerkstr. 8 D-33647 Bielefeld Für diese Dokumentation behalten wir uns alle Rechte vor; dies gilt insbesondere für den Fall der Patenterteilung oder Gebrauchsmustereintragung. -
Seite 22: Technische Änderungen
Bevor Sie Ihren Fachhändler oder die AGFEO-Hotline anrufen, sollten Sie für eine schnelle Bearbeitung einige Angaben bereit halten: - Welche AGFEO Hardware haben Sie? Z.B., AGFEO AS 43, AS 45, AS 200 IT (steht auf dem Typen- schild der Hardware) - Welchen Anschlusstyp (IP, Analog, ISDN, PMX) und welche Rufnummern haben Sie? (steht auf der Anmeldung bzw. - Seite 23 Systemtelefon ST 42 IP...
- Seite 24 So beteiligen Sie sich an der Wiederverwendung und der Valorisierung von Elektrik- und Elektronik-Altgeräten, die andernfalls negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben könnten. AGFEO GmbH & Co. KG Änderung und Irrtum vorbehalten. Gaswerkstr. 8 Printed in Germany...
