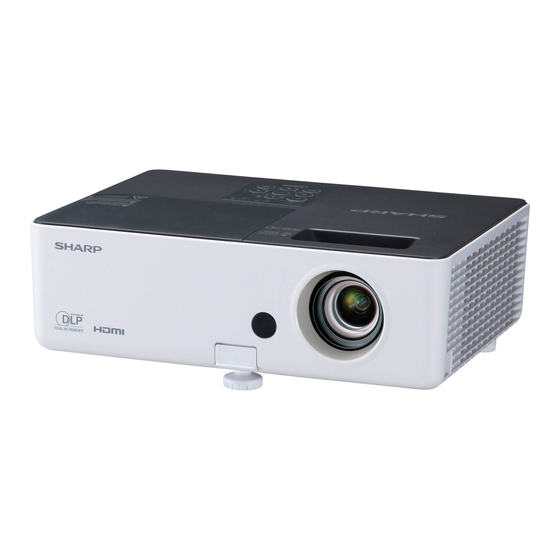

Sharp PG-LX2000 Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für PG-LX2000:
Inhaltsverzeichnis

Werbung

DATENPROJEKTOR
MODELL
PG-LX2000
PG-LS2000
BEDIENUNGSANLEITUNG
(Nur PG-LX2000)

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Sharp PG-LX2000

  • Seite 1 DATENPROJEKTOR MODELL PG-LX2000 PG-LS2000 BEDIENUNGSANLEITUNG (Nur PG-LX2000)
  • Seite 2 The wire which is coloured brown must be connected to the terminal which is marked with the letter L or coloured red. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN. Autorisierter Repräsentant in der Europäischen Union SHARP ELECTRONICS (Europe) GmbH Sonninstraße 3, D-20097 Hamburg NUR E.U.
  • Seite 3: Einführung

    Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch. Einführung DEUTSCH WARNUNG: Helle Lichtquelle. Nicht in den Lichtstrahl schauen oder ihn direkt anschauen. Besonders Kinder sollten nicht direkt in den Lichtstrahl schauen. WARNUNG: Um das Risiko von elektrischem Schlag zu verringern, sollte dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden.
  • Seite 4: Entsorgung Des Gerätes

    Tauschen Sie die Lampe vorsichtig gemäß der Anleitung auf den Seiten aus. * Sie können sich zwecks Austausch der Lampe auch an einen autorisierten Sharp- Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe wenden. * Wenn die neue Lampe nach dem Austausch ebenfalls nicht leuchtet, bringen Sie den Projektor zu einem...
  • Seite 5: Zubehör

    (nur für die USA) ■ 3 RCA auf 15-Pin-Mini-D-Sub-Kabel (10 n (3,0 m)) AN-C3CP2 Hinweis • Je nach Region können einzelne optionale Zubehörteile möglicherweise nicht im Lieferumfang enthalten sein. Wenden Sie sich an einen autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe.
  • Seite 6: Inhaltsverzeichnis

    Inhalt Vorbereitung Einführung Nützliche Funktionen Zubehör ..........3 Bedienung mit der Fernbedienung ..30 Inhalt ............4 Anzeige und Einstellung des Unterbrechungstimers ......30 WICHTIGE SICHERHEITSHINWEISE ..6 Anzeige des Zeigers ....... 30 Tastenbezeichnung und Verwenden der Punkt-Funktion ....30 Tastenfunktion ........10 Umschalten des Eco+Leise-Modus ..30 Draufsicht ..........
  • Seite 7 SHARP-Kundendienst ......69 Spezifi kationen ........70 Abmessungen ........71 Index .............72 • Die Abbildungen und Bildschirmanzeigen in diesem Handbuch sind teilweise vereinfacht dargestellt und können daher von den tatsächlich vorhandenen abweichen. Die in dieser Anleitung gegebenen Beispiele beziehen sich auf das Modell PG-LX2000.
  • Seite 8: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE ACHTUNG: Vor der ersten Inbetriebnahme dieses Gerätes sollten Sie diese Bedienungsanleitung durchlesen und für die Bezugnahme gut aufbewahren. Elektrische Energie kann viele nützliche Funktionen ausführen. Dieses Gerät wurde so konstruiert, dass es die Sicherheit von Personen gewährleistet. FALSCHE VERWENDUNG KANN ZU ELEKTRISCHEN SCHLÄGEN ODER ZU EINEM BRAND FÜHREN.
  • Seite 9 b. Wenn Flüssigkeit in das Gerät eingedrungen 13. Schutz des Netzkabels ist oder Gegenstände hineingefallen sind. Netzkabel sollten nicht im Durchgangsbereich c. Wenn das Gerät mit Regen oder von Personen verlegt werden oder an Orten, Wasser in Kontakt gekommen ist. an denen Gegenstände auf sie gestellt oder d.
  • Seite 10: Warnhinweis Zur Lampeneinheit

    ■ Verwenden Sie den Projektor in einer Höhe eine optimale Bildqualität aufrecht zu erhalten, von 2.300 m (7.500 Fuß) oder weniger. empfi ehlt SHARP, den Projektor keiner Feuchtigkeit, keinem Staub und keinem Warnung zur Anbringung des Zigarettenrauch auszusetzen. Wenn der Projektor derartigen Einfl...
  • Seite 11: Warnhinweis Zur Verwendung Des Projektors

    Warnhinweis zur Verwendung des Temperaturüberwachungsfunktion Projektors ■ Wenn Sie beabsichtigen, den Projektor längere Zeit nicht zu verwenden oder vor dem Transport des Projektors, trennen Sie sowohl das Netzkabel von der ■ Wenn sich die Temperatur innerhalb des Netzsteckdose als auch alle anderen an Projektors aufgrund einer Blockade des den Projektor angeschlossenen Kabel ab.
  • Seite 12: Tastenbezeichnung Und Tastenfunktion

    Tastenbezeichnung und Tastenfunktion Die in dargestellten Seitenzahlen beziehen sich auf die Abschnitte in diesem Benutzerhandbuch, in denen die jeweiligen Themen erläutert werden. 16 17 16 17 Draufsicht Vorderansicht Temperatur-Warnanzeige Zoomring Zum Vergrößern/Verkleinern des Bildes. Lampen-Anzeige Fokussierring Netz-Anzeige Zur Einstellung des Fokus. STANDBY/ON-Taste Zum Ein- und Ausschalten des Projektors Belüftungseinlass...
  • Seite 13: Rückansicht (Anschlüsse)

    Rückansicht (Anschlüsse) HDMI-Anschluss 19, 20, 21 (Nur PG-LX2000) Anschluss für HDMI-Eingang. AUDIO-Eingangsanshluss VIDEO-Eingangsanshluss Anschluss zur Verbindung mit Videogeräten. COMPUTER/COMPONENT- Eingangsanschluss 19, 20 Anschluss für Computer-RGB- und Komponenten-Signale. RS-232C-Anschluss Anschluss zur Steuerung des Projektors mit einem Computer. Verwenden der Kensington-Sperre •...
  • Seite 14 Tastenbezeichnung und Tastenfunktion (Fortsetzung) Die in dargestellten Seitenzahlen beziehen sich auf die Abschnitte in diesem Benutzerhandbuch, in denen die jeweiligen Themen erläutert werden. POINTER-Taste Zur Anzeige des Zeigers. Einstellungstasten (P/R/O/Q) Zur Auswahl und Einstellung von Menüeinträgen. EFFECT-Taste Für Änderung der Zeiger- oder des Punktbereichs.
  • Seite 15: Einlegen Der Batterien

    Einlegen der Batterien Ziehen Sie den Zapfen am Deckel nach unten und nehmen Sie den Deckel in Pfeilrichtung Legen Sie die Batterien ein. • Setzen Sie die Batterien mit richtiger Polung entsprechend den Markierungen m und n im Batteriefach ein. Setzen Sie den unteren Zapfen des Deckels in die Öffnung ein und drücken den Deckel bis zum hörbaren Einrasten auf.
  • Seite 16: Einfacher Start

    Einfacher Start Dieser Abschnitt beschreibt den grundlegenden Betrieb (Verbindung von Projektor und Computer). Einzelheiten fi nden Sie auf den unter jedem Schritt angegebenen Seiten. Einstellung und Projektion In diesem Abschnitt wird das Anschließen des Projektors und des Computers anhand eines Beispiels erläutert. STANDBY/ON- STANDBY-Taste Taste...
  • Seite 17: Passen Sie Das Projizierte Bild Mit Der Setup-Anleitung An

    Oberseite. die Unterseite. S. 26 6. Wählen Sie den Eingangsmodus Drücken Sie INPUT P/R um sich die EINGANG-Liste anzeigen zu lassen. Verwenden Sie INPUT P/R, um den Eingangsmodus auszuwählen. Auf der EINGANG-Liste (Z.B. PG-LX2000) Projektor Fernbedienung EINGANG Audio COMPUTER HDMI...
  • Seite 18: Einrichten Des Projektors

    Einrichten des Projektors Video-Einstellung Wenn Sie den Projektor außerhalb von den USA verwenden, ändern Sie bitte die Einstellung in der Video- Einstellung auf „0 IRE“. (Siehe Seite 42.) Einrichten des Projektors Um optimale Bildqualität zu erzielen, platzieren Sie den Projektor im rechten Winkel zur Projektionsfl äche auf, mit nivellierten Einstellfüßen.
  • Seite 19: Bildschirmgröße Und Projektionsabstand

    Bildschirmgröße und Projektionsabstand Leinwand Hinweis • Berücksichtigen Sie eine Fehlermarge in den Linsenmitte Werten des unten stehenden Diagramms. 4:3 Signaleingang (Normal-Modus) Bild (Bildschirm)-Größe Projektionsabstand [L] Abstand von der Linsenmitte zum unteren Rand des Bildes [H] Diagonal [ ] Minimum [L1] Maximum [L2] Breite Höhe...
  • Seite 20: Projektionsmodus (Prj.-Mod.)

    [Menüeintrag ➞ „Hinten“] a Aufbau Deckenmontage Wir empfehlen den optionalen Sharp Deckenhalterungsadapter sowie die Deckenhalterung für diese Anbringung zu verwenden. Vor der Montage des Projektors wenden Sie sich an Ihren autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe zur Beschaffung des...
  • Seite 21: Anschließen Des Projektors An Andere Geräte

    Je nach dem verwendeten Computer wird möglicherweise kein Bild projiziert, wenn der externe Ausgangs-Port des Computers nicht eingeschaltet ist. (Z.B. Drücken Sie die Tasten „Fn“ und „F5“ gleichzeitig bei Verwendung eines SHARP-Notebooks.) Zur Aktivierung des externen Ausgangs-Ports Ihres Computers siehe spezifi sche Anweisungen in der Bedienungsanleitung des Computers.
  • Seite 22 Kabel für eine Kamera oder ein Videospiel VIDEO Video- Ausgangs- anschluss ist nur für PG-LX2000. Hinweis • Anhängig von den Spezifikationen der Videoapparatur oder des DVI HDMI-Kabels kann die Signalübertragung fehlerhaft verlaufen (die HDMI-Spezifi kation unterstützt nicht alle Verbindungen zu Videoapparatur mit digitalem HDMI-Ausgang und digitalem DVI HDMI-Kabel).
  • Seite 23: Anschließen Des Netzkabels

    Ausgangs- anschluss HDMI-Kabel (im Handel erhältlich) HDMI HDMI- Ausgangsanschluss ist nur für PG-LX2000. Hinweis • Sie können in der EINGANG-Liste HDMI oder AUDIO auswählen. (Siehe Seite 27.) Dieser Projektor kann die folgenden Signale bei Anschluss an ein HDMI-Gerät verarbeiten: •...
  • Seite 24: Steuerung Des Projektors Über Einen Computer

    Steuerung des Projektors über einen Computer Wenn der RS-232C-Anschluss mit dem Projektor über ein RS-232C serielles Steuerkabel (Cross-Kabel, im Handel erhältlich) verbunden ist, kann der Computer zur Steuerung des Projektors und Prüfung des Projektorzustands verwendet werden. Einzelheiten siehe Seite Beim Anschließen an einen Computer mit einem RS-232C seriellen Steuerkabel Zum RS-232C- Zum RS-232C- Anschluss...
  • Seite 25: Ein- Und Ausschalten Des Projektors

    Ein- und Ausschalten des Projektors Info Einschalten des Projektors • Wenn „Neustart-Automatik“ auf „Ein“ gestellt ist: Wenn der Netzstecker von der Steckdose Beachten Sie, dass die Verbindungen zu abgezogen ist oder der externen Geräten und zur Netzversorgung Hauptunterbrecherschalter ausgeschaltet ist, wenn der Projektor eingeschaltet ist, schaltet hergestellt werden müssen, bevor die der Projektor automatisch ein, wenn der...
  • Seite 26: Bildprojektion

    Bildprojektion Über die Setup-Anleitung ENTER-Taste Nach dem Einschalten des Projektors erscheint der Bildschirm mit der Setup- Anleitung, um Sie beim Projektor-Setup zu unterstützen. Fokussierring Anleitungseinträge 1 FOCUS 2 HEIGHT ADJUST 3 ZOOM Drücken Sie ENTER zum Verlassen des Bildschirms der Setup-Anleitung. Hinweis •...
  • Seite 27: Anpassen Der Höhe

    2 Anpassen der Höhe Die Höhe des Projektors kann mithilfe der Einstellfüße an der Vorder- und Hinterseite des Projektors angepasst werden. Wenn die Leinwand über dem Projektor aufgestellt ist, können Sie die Höhe des Projektionsbilds durch Einstellung des Projektors anpassen. Nehmen Sie Heben Sie den Projektor an, um Feineinstellungen vor.
  • Seite 28: Korrektur Der Trapezverzerrung

    Die Trapezkorrektur kann bis zu einem Winkel von etwa ±40 (PG-LX2000)/±20 (PG-LS2000) RETURN-Taste Grad justiert werden, und die Leinwand kann auf einen Winkel von etwa ±40 (PG-LX2000)/±20 KEYSTONE-Taste (PG-LS2000) Grad gestellt werden (Wenn der Größe-ändern-Modus auf „NORMAL“ gestellt ist (siehe Seite 28)).
  • Seite 29: Umschalten Des Eingangsmodus

    AV MUTE-Taste EINGANG-Liste anzeigen zu lassen. Verwenden Sie INPUT P/R, um den Eingangsmodus auszuwählen. O/Q-Tasten O/Q-Tasten [Nur PG-LX2000] Wenn Sue den HDMI-Eingang auswählen, verwenden Sie O/Q , um die Audioeingangsklemme auszuwählen (HDMI oder AUDIO). Anpassen der Lautstärke Drücken Sie VOL +/– an der Fernbedienung oder –O/Q+ am Projektor,...
  • Seite 30: Größenänderungs-Modus

    1280 × 800 720 × 450 Eingangssignal Für 4:3 Bildschirm Für 16:9 Bildschirm Computer Bild-Typ NORMAL VOLL P. FÜR P. UMRANDUNG 16:9 PG-LX2000 PG-LS2000 Geringere Geringere Aufl ösung Aufl ösung als XGA als SVGA —*2 SVGA —*2 4:3- *1, *3 Höhere...
  • Seite 31 VIDEO/DTV Eingangssignal Für 4:3 Bildschirm Für 16:9 Bildschirm Video/DTV Bild-Typ NORMAL BER.-ZOOM V-STRECKEN UMRANDUNG 16:9 4:3-Bildseitenverhältnis , 480P, , 576P, NTSC, PAL, SECAM Verschmälern Letterbox 720P, 1035 1080 , 1080P 16:9-Bildseitenverhältnis —*2 —*2 16:9-Bildseitenverhältnis 540P (4:3 Seitenverhältnis auf 16:9-Bildwand) : Abgeschnittener Bereich, in welchem die Bilder nicht projiziert werden können : Bereich, in dem das Bild im Originalsignal nicht enthalten war *1 Die Bildverschiebung-Funktion kann für diese Bilder verwendet werden.
  • Seite 32: Bedienung Mit Der Fernbedienung

    Bedienung mit der Fernbedienung MAGNIFY-Tasten Anzeige des Zeigers FREEZE-Taste PICTURE MODE-Taste Drücken Sie POINTER und drücken dann P/R/O/Q auf der Fernbedienung, AUTO SYNC-Taste um den Zeiger zu bewegen. BREAK TIMER-Taste • Drücken Sie EFFECT für Änderung des SPOT-Taste Zeigersymbols (5 Typen). Stern Finger1 Finger2...
  • Seite 33: Auto-Sync. (Auto-Sync-Anpassung)

    Auto-Sync. Anzeige einer Vergrößerung (Auto-Sync-Anpassung) eines Bildteils Die Auto-Sync-Funktion arbeitet, wenn Grafi ken, Tabellen und andere Abschnitte nach dem Einschalten des Projektors des projizierten Bildes können vergrößert Eingangssignale erkannt werden. werden. Dies ist nützlich, wenn detaillierte Erklärungen nötig sind. Drücken Sie AUTO SYNC manuell zur MAGNIFY auf der Fernbedienung Einstellung mit der Auto-Sync-Funktion.
  • Seite 34: Menüeinträge

    Svenska Português Farbeinstellungen [Ein/Aus] Seite Informationen Seite C.M.S. Seite Zum vollständigen Menü Seite Film-Modus Auto Seite *1 Einstellbereich für PG-LX2000. Stufe 1 Stufe 2 *2 Einstellbereich für PG-LS2000. Seite Stufe 3 Eco+Leise [Ein/Aus] Seite Reset Farbeinst.-Farbton Seite Farbeinst.-Sättigung Seite Farbeinst.-Wert...
  • Seite 35: "Bildschirmeinstellung (Bld-Anp)"-Menü

    „Signalanpassung (SIG-ANP)“-Menü „Bildschirmeinstellung (BLD-ANP)“-Menü Hauptmenü Untermenü Hauptmenü Untermenü Clock -150 +150 SIG-ANP BLD-ANP Größe ändern Normal Voll Seite Seite Seite Phase P. für P. Bereichszoom Bildversch. H-Pos -150 +150 V-Strecken +96 *1 V-Pos Umrandung +75 *2 16:9 Reset Seite Seite Tra.-Entz.
  • Seite 36: "Projektoreinstellung (Prj-Anp1/2)"-Menü

    Menüeinträge (Fortsetzung) „Projektoreinstellung (PRJ-ANP1/2)“-Menü Hauptmenü Untermenü PRJ-ANP1 Auto-Sync. [Ein/Aus] Seite Seite Automatisch aus [Ein/Aus] Seite Neustart-Automatik [Ein/Aus] Seite Lautsprecher [Ein/Aus] Seite Lüfter-Mod. Normal Hoch Seite Systemverrieg. [Ein/Aus] Seite Tastensperre [Ein/Aus] Seite Hauptmenü Untermenü PRJ-ANP2 Schnellstartmenü [Ein/Aus] Seite Seite FUNCTION-Taste Eingangssuche Stummschalten Seite Bildversch.
  • Seite 37: Verwenden Des Menübildschirms

    Verwenden des Menübildschirms Wählen Sie aus dem Schnellstartmenü aus, welches eine Sammlung der am häufi gsten verwendeten Funktionen ist oder aus dem vollständigen Menü, welches umfassendere Einstellungen und Anpassungen ermöglicht. Einstellungstasten (P/R/O/Q) ENTER-Taste MENU-Taste MENU-Taste ENTER-Taste Einstellungstasten (P/R/O/Q) RETURN-Taste • Drücken Sie RETURN zum Zurückschalten zum vorherigen Bild, wenn...
  • Seite 38: Schnellstartmenü

    Verwenden des Menübildschirms (Fortsetzung) Schnellstartmenü Die folgenden Positionen können im Schnellstartmenü konfi guriert werden. Verfügbare Elemente Beschreibung Eingangssuchestart Sucht automatisch nach dem passenden Eingabemodus und schaltet darauf um. Ein Druck auf die Bedientaste während der Eingabesuche, bricht die Suche ab. Aufl...
  • Seite 39: Zum Einstellen Des Projizierten Bildes Beim Betrachten

    Drücken Sie P oder R und wählen Bild Bild PRJ1 PRJ1 PRJ2 PRJ2 Sie „Helligk.“ zum Einstellen. Bildmodus Bildmodus Standard Standard • Der ausgewählte Eintrag wird hervorgehoben. Kontrast Kontrast Helligk. Helligk. Blau Blau Farb Temp Farb Temp BrilliantColor BrilliantColor Farbeinstellungen Farbeinstellungen C.M.S.
  • Seite 40: Bildanpassung („Bild"-Menü)

    Bildanpassung („Bild“-Menü) Menübetrieb n Seite Q SEITE1 Q SEITE2 Bild PRJ1 PRJ2 Bild PRJ1 PRJ2 Bildmodus Standard Bildmodus Standard Kontrast Helligk. Farb Temp Farbe BrilliantColor Tönung Farbeinstellungen Schärfe C.M.S. Film-Modus Auto Blau Stufe 2 Eco+Leise Reset WÄ./EINS. WÄ./EINS. 1 Auswählen des Bildmodus Die Vorgabeeinstellung für jeden Eintrag bei Wahl von Bildmodus Verfügbare Beschreibung...
  • Seite 41: Anpassen Des Bildes

    Menübetrieb n Seite 2 Anpassen des Bildes 4 Einstellen der Farben Über die Funktion Farbeinstellung können O-Taste Q-Taste Anpassungselemente „Farbton“, „Sättigung“ und „Wert“ getrennt für Kontrast Zum Verringern Zum Erhöhen die sechs Hauptfarben des Farbenkreises des Kontrasts. des Kontrasts. eingestellt werden. Helligk.
  • Seite 42: Auswahl Des Film-Modus

    Bildanpassung („Bild“-Menü) (Fortsetzung) Menübetrieb n Seite 5 Auswahl des Film-Modus 7 Eco+Leise Diese Funktion liefert eine hochqualitative Verfügbare Wiedergabe der Bilder, die ursprünglich bei 24 fps Helligkeit und Leistungsaufnahme Elemente projiziert wurden, wie zum Beispiel Filme auf DVD. Etwa 75% Verfügbare 100% Beschreibung...
  • Seite 43: Signalanpassung („Sig-Anp"-Menü)

    Signalanpassung („SIG-ANP“-Menü) Menübetrieb n Seite Bild SIG-ANP PRJ1 PRJ2 Clock Phase H-Pos V-Pos Reset Auflösung 1024 x 768 Signaltyp Auto Standard Dynamischer Bereich Auto Videosystem Videoeinr. 0 IRE Signal-Info 1024 x 768 48.3 kHz / V 60.0 WÄ./EINS. 1 Einstellung des Computerbildes 3 Einstellung des Signaltyps Wenn das optimale Bild nicht mit der Auto-Sync- Diese Funktion ermöglicht Ihnen die Auswahl des...
  • Seite 44: Videosystem Festlegen

    Signalanpassung („SIG-ANP“-Menü) (Fortsetzung) Menübetrieb n Seite 5 Videosystem festlegen 6 Einstellen der Video-Einstellung Die Videoeingangssystem-Betriebsart ist auf Verfügbare „Auto“ voreingestellt; allerdings kann ein Beschreibung Elemente klares Bild vom angeschlossenen 0 IRE Stellt den Schwarzpegel auf 0 IRE ein. audiovisuellen Gerät möglicherweise nicht empfangen werden, was von der 7.5 IRE Stellt den Schwarzpegel auf 7.5 IRE ein.
  • Seite 45: Anpassen Des Projizierten Bildes („Bld-Anp"-Menü)

    Bildposition Hinweis Sie können das projizierte Bild senkrecht verschieben. • Die Trapezkorrektur kann bis zu einem Winkel von etwa ±40 (PG-LX2000)/±20 (PG-LS2000) Grad justiert werden (Wenn der Größe-ändern- Modus auf „NORMAL“ gestellt ist). • Sie können auch KEYSTONE an der Fernbedienung drücken, um die...
  • Seite 46: Overscan Einstellen

    - 1035I Bildschirm zu zeigen. - 1080I/1080P • Nicht alle Programme und Videos bieten Closed * Nur PG-LX2000 Caption an. Bitte suchen Sie nach dem Symbol • Stellen Sie die Funktion auf „Ein“ wenn ein , um sicherzustellen, dass Closed Captions Geräusch an den Bildschirmecken entsteht,...
  • Seite 47: Auswählen Des Hintergrundbilds

    Diese Funktion ermöglicht es Ihnen, das Bild auf eine farbige (weiß oder dunkelgrün) Verfügbare Oberfl äche oder Wand zu projizieren, ohne Beschreibung Elemente einen Bildschirm zu verwenden. Logo Sharp-Logobildschirm Blau Blauer Bildschirm Verfügbare Beschreibung Elemente Kein — Die Wandfarbenfunktion wurde 8 Wählen der Setup-...
  • Seite 48: Anpassen Der Projektorfunktion („Paj-Anp1/2"-Menü)

    Anpassen der Projektorfunktion („PAJ-ANP1/2“-Menü) Menübetrieb n Seite Q PAJ-ANP1 Q PAJ-ANP2 Bild PRJ1 PRJ-ANP2 Bild PRJ-ANP1 PRJ2 Schnellstartmenü Auto-Sync. Automatisch aus FUNCTION-Taste Eingangssuche Neustart-Automatik STANDBY-Modus Schnellstart Lautsprecher Lüfter-Mod. Normal Systemverrieg. ® Link Tastensperre ® Link umkehren Alles Reset Lamp.-T.(Leben.) Std. Min.
  • Seite 49: Systemsperre

    Die System-Sperrfunktion erkennt • Wenn Sie den Schlüsselcode vergessen haben, jede Taste an der Fernbedienung wenden Sie sich an einen autorisierten Sharp- oder am Projektor als Projektor-Händler oder Kundendienstbetrieb in unterschiedliche Taste, auch wenn Ihrer Nähe (siehe Seite 69). Das Zurücksetzen sie den gleichen Tastennamen des Schlüsselcodes ist auch während des...
  • Seite 50: Tastensperre-Funktion

    Anpassen der Projektorfunktion („PAJ-ANP1/2“-Menü) (Fortsetzung) Menübetrieb n Seite Aufheben der Tastensperre 7 Tastensperre-Funktion Halten Sie ENTER am Projektor etwa 5 Sekunden lang gedrückt. Verwenden Sie diese Funktion zum Sperren der Bedientasten am Projektor. Bildschirmanzeige Diese Funktion kann eingestellt werden, indem man entweder den Menübildschirm Tastensperren-Funktion AUS oder ENTER am Projektor verwendet.
  • Seite 51: Auswahl Des Schnellstartmenü

    Menübetrieb n Seite 8 Auswahl des Rückkehr zu den Grundeinstellungen Schnellstartmenü Mit dieser Funktion können die von Ihnen Verfügbare ausgeführten Projektoreinstellungen Beschreibung Elemente initialisiert werden. Drücken auf MENU zeigt den Bildschirm des Schnellstartmenü Hinweis Drücken auf MENU zeigt den • Die folgenden Punkte können nicht initialisiert Bildschirm des vollständigen werden.
  • Seite 52: Stereoskopische 3D-Bilder Ansehen

    Stereoskopische 3D-Bilder ansehen Vorsicht beim Betrachten von stereoskopischen 3D-Bildern Bevor Sie die stereoskopischen 3D-Bilder betrachten, lesen Sie sich bitte dieses Kapitel sorgfältig durch. WARNUNG ■ Unter normalen Umständen ist das Betrachten von stereoskopischen 3D-Bilder sicher für jeden Zeitraum, den Sie normalerweise auch Ihren Bildschirm sehen. Allerdings fühlen sich einige Menschen nicht wohl dabei.
  • Seite 53: Informationen Zur 3D-Projektionsfunktion

    – Einzelheiten zu den unterstützten Signalen fi nden Sie in der Kompatibilitätstabelle in diesem Betriebshandbuch. ® 2) 3D LCD Shutter-Brillen, die das DLP Link™* System unterstützen – Wenden Sie sich an autorisierten Sharp-Projektor-Händler in Ihrer Nähe, um Einzelheiten zum Kauf zu erfahren. ® * DLP Link™ ist eine Marke von Texas Instruments.
  • Seite 54: Verwendung Des 3D-Betrachtungsmodus

    Stereoskopische 3D-Bilder ansehen (Fortsetzung) Drücken Sie 3D MODE auf der Fernbedienung, um das 3D Verwendung des 3D- MODUS-Menü anzeigen zu lassen. Betrachtungsmodus Info Verwenden sie den folgenden Ablauf, um • Wenn „Es wurde eine ungültige Taste 3D-Bilder zu projizieren. gedrückt.“ erscheint, wurde ein nicht 3D-kompatibles Signal eingegeben.
  • Seite 55: Wartung

    Wartung Reinigen des Projektors Reinigen der Linse ■ ■ Stellen Sie vor der Reinigung des Projektors Verwenden Sie zur Reinigung der Linse ein sicher, dass der Netzstecker abgezogen ist. handelsübliches Gebläse oder Linsenreinigungstuch ■ Das Gehäuse sowie das Bedienfeld bestehen aus (für Glaser und Kameraobjektive.) Verwenden Sie Kunststoff.
  • Seite 56: Wartungsanzeigen

    Wartungsanzeigen ■ Die Warnanzeigen (Netz-Anzeige, Lampen-Anzeige und Temperatur-Warnanzeige) auf dem Projektor weisen auf Funktionsstörungen hin. ■ Wenn eine Funktionsstörung auftritt, beginnt die Temperatur-Warnanzeige oder die Lampen- Anzeige zu leuchten, und der Projektor wechselt in den Standby-Modus. Führen Sie die folgenden Schritte aus, nachdem der Projektor in den Standby-Modus gewechselt ist. Temperatur-Warnanzeige Draufsicht Lampen-Anzeige...
  • Seite 57 Stellen Sie den Projektor so auf, dass er ordnungsgemäß belüftet wird. (Siehe Seite 8.) • Defekter Lüfter • Bringen Sie den Projektor zu • Fehler im internen einem autorisierten Sharp- Kreislauf Projektor-Händler oder • Verstopfter Kundendienstbetrieb in Ihrer Belüftungseinlass Nähe. (Siehe Seite 69.) Lampen- Grün...
  • Seite 58: Hinweise Zur Lampe

    ■ Tauschen Sie die Lampe vorsichtig gemäß der Anleitung in diesem Abschnitt aus. * Sie können sich zwecks Austausch der Lampe auch an einen autorisierten Sharp-Projektor- Händler oder Kundendienstbetrieb in Ihrer Nähe wenden. * Wenn die neue Lampe nach dem Austausch ebenfalls nicht leuchtet, bringen Sie den Projektor zu einem...
  • Seite 59: Entfernen Und Installieren Der Lampeneinheit

    Entfernen und Installieren der Lampeneinheit Warnung! • Nehmen Sie die Lampeneinheit nicht direkt Optionales Optionales Lampeneinheit Lampeneinheit nach der Verwendung des Projektors heraus. Zubehör Zubehör LX20 LX20 Sie könnten sich ändernfalls an der heißen Lampe verbrennen. Info • Berühren Sie nicht die Glasoberfl äche der Lampe sowie das Innere des Projektors.
  • Seite 60: Zurücksetzen Des Lampen-Timers

    Hinweise zur Lampe (Fortsetzung) Nehmen Sie die Lampeneinheit heraus. • Lösen Sie die Befestigungsschraube von der Befestigungsschraube Lampeneinheit. Fassen Sie die Lampeneinheit, und ziehen Sie sie in Pfeilrichtung. Halten Sie die Lampeneinheit dabei stets waagerecht, und neigen Sie sie nicht. Setzen Sie die neue Lampeneinheit ein.
  • Seite 61: Rs-232C Technische Daten Und Befehlseinstellungen

    RS-232C Technische Daten und Befehlseinstellungen Computer-Steuerung Sie können einen Computer für die Steuerung des Projektors verwenden, indem Sie ein serielles RS-232C Steuerkabel (kreuztyp, im Handel erhältlich) an den Projektor anschließen. (Siehe Seite 22.) Kommunikationsbedingungen Legen Sie die seriellen Porteinstellungen des Computers so fest, dass sie denen der Tabelle entsprechen.
  • Seite 62 1 0% – 100% (Ganzzahl) N A M _ Name Modellnamenprüfung 1 PGLX2000/PGLS2000 Modellnamenprüfung M N R D 1 PG-LX2000/PG-LS2000 Projektornamen-Einstellung 1 * OK oder ERR (ersten vier Zeichen) *1 Projektornamen-Einstellung 2 * OK oder ERR (mittleren vier Zeichen) *1...
  • Seite 63 RETOUR STEUERUNGSINHALTE BEFEHL PARAMETER Standby-Modus Strom EIN (oder 30 Sekunden Anlaufzeit) Größe ändern VIDEO Normal 1 OK oder ERR 16:9 2 OK oder ERR Umrandung 3 OK oder ERR Bereichszoom 0 OK oder ERR V-Strecken 1 OK oder ERR Alles Reset 1 OK oder ERR COMPUTER-Eingang Bildmodus...
  • Seite 64 RS-232C Technische Daten und Befehlseinstellungen (Fortsetzung) RETOUR STEUERUNGSINHALTE BEFEHL PARAMETER Standby-Modus Strom EIN (oder 30 Sekunden Anlaufzeit) VIDEO-Eingang Bildmodus Standard 0 OK oder ERR Präsentation 1 OK oder ERR Kino 2 OK oder ERR Spiel 3 OK oder ERR Kontrast -30 –...
  • Seite 65 *1 Zum Einstellen des Projektor-Namens senden Sie die Befehle in der Reihenfolge PJN1, PJN2 und PJN3. *2 Dieser Gegenstand ist nur für PG-LX2000 verfügbar. *3 Wenn der nächste Befehl während der Eingabesuche gesendet wird, kann es sein, dass Sie einen „ERR“ Kode für die Antwortverschlüsselung erhalten, und die Eingabesuche wird abgebrochen.
  • Seite 66: Kompatibilitätsdiagramm

    MAC 21” SXGA 1152 × 870 68,7 Komprimierung *1 Nur PG-LX2000 Hinweis • Es wird eine optimale Bildqualität erzielt, wenn Sie die Ausgangsaufl ösung Ihres Computers an die Aufl ösung anpassen, die „TRUE“ in der oben gezeigten Spalte „Anzeige“ entspricht.
  • Seite 67: Unterstützte Signale

    ✔ ✔ 540P 33,8 1080P 27,0 ✔ ✔ 15,6 1080P 28,1 ✔ ✔ ✔ 576P 31,3 1080P 33,8 ✔ ✔ ✔ ✔ 720P 37,5 1080P 56,3 ✔ ✔ ✔ ✔ 720P 45,0 1080P 67,5 ✔ 33,8 1035 *1 Nur PG-LX2000...
  • Seite 68: Fehlerbehebung

    Fehlerbehebung Problem Prüfen Seite • Das Netzkabel des Projektors ist nicht mit einer Steckdose verbunden. • Die angeschlossenen externen Geräte sind ausgeschaltet. – • Es ist nicht der richtige Eingangsmodus ausgewählt. • Die AV-STMHALT-Funktion arbeitet. • Die Verbindungskabel sind nicht ordnungsgemäß an den Projektor angeschlossen. 19–22 •...
  • Seite 69 Problem Prüfen Seite • Siehe unter „Wartungsanzeigen“. Die Wartungsanzeige am Projektor leuchtet oder blinkt rot. • Ändern Sie die Einstellung für den Signaltyp. Das Bild ist bei der Wiedergabe über COMPUTER (YPbPr)/ HDMI (YPbPr) grünstichig. Das Bild ist bei der Wiedergabe über COMPUTER (RGB)/ HDMI (RGB) rotstichig...
  • Seite 70 Fehlerbehebung (Fortsetzung) Problem Prüfen Seite • Es kann sein, dass die Bilder fl ackern, wenn fl uoreszierendes Licht oder – 3D-Bilder fl ackern, wenn Umgebungslicht in Ihr Blickfeld gelangt. sie in einem Raum – Schalten Sie das Licht aus. angesehen werden. –...
  • Seite 71: Sharp-Kundendienst

    Wenn Sie beim Aufstellen oder beim Betrieb des Projektors auf Probleme stoßen, lesen Sie bitte zuerst den Abschnitt „Fehlerbehebung“ auf den Seiten bis 68. Wenn dieses Bedienungshandbuch Ihre Frage nicht beantwortet, wenden Sie sich an eine der unten aufgelisteten SHARP-Kundendienststellen. Sharp Electronics Corporation Benelux SHARP Electronics Benelux BV...
  • Seite 72: Spezifi Kationen

    Gewicht (etwa) 5,1 lbs. (2,3 kg) Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifi kationen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serienherstellung produzierten Einheit dar. Geringe Abweichungen bei einzelnen Geräten sind möglich.
  • Seite 73: Abmessungen

    Abmessungen Einheiten: Zoll (mm) (307) (80) (43,5) (31,5) M4 M4 (129) (126) • Schraubenlochspezifi kationen: 75 mm × 104 mm • Tiefe der Installationslöcher: 8 mm • Standardschraube: M4 (Gewindesteigung 0,7 mm) • Quantität: 3...
  • Seite 74: Index

    Index MAGNIFY-Tasten ·····························································31 16:9·············································································28, 29 MENU-Taste ·····································································35 3D MODE-Taste ·······························································52 Mitgeliefertes Zubehör ·······················································3 Alles Reset ········································································49 Netzanschluss ··································································21 AUDIO-Anschluss ·····························································21 Netz-Anzeige ····································································54 Audioeingang ···································································27 Netzkabel··········································································21 Aufl ösung ·········································································41 Neustart-Automatik ··························································46 Austauschen der Lampe ············································56, 57 NORMAL ····································································28, 29 Automatische aus ·····························································46 Auto-Sync.
