ENGLISH

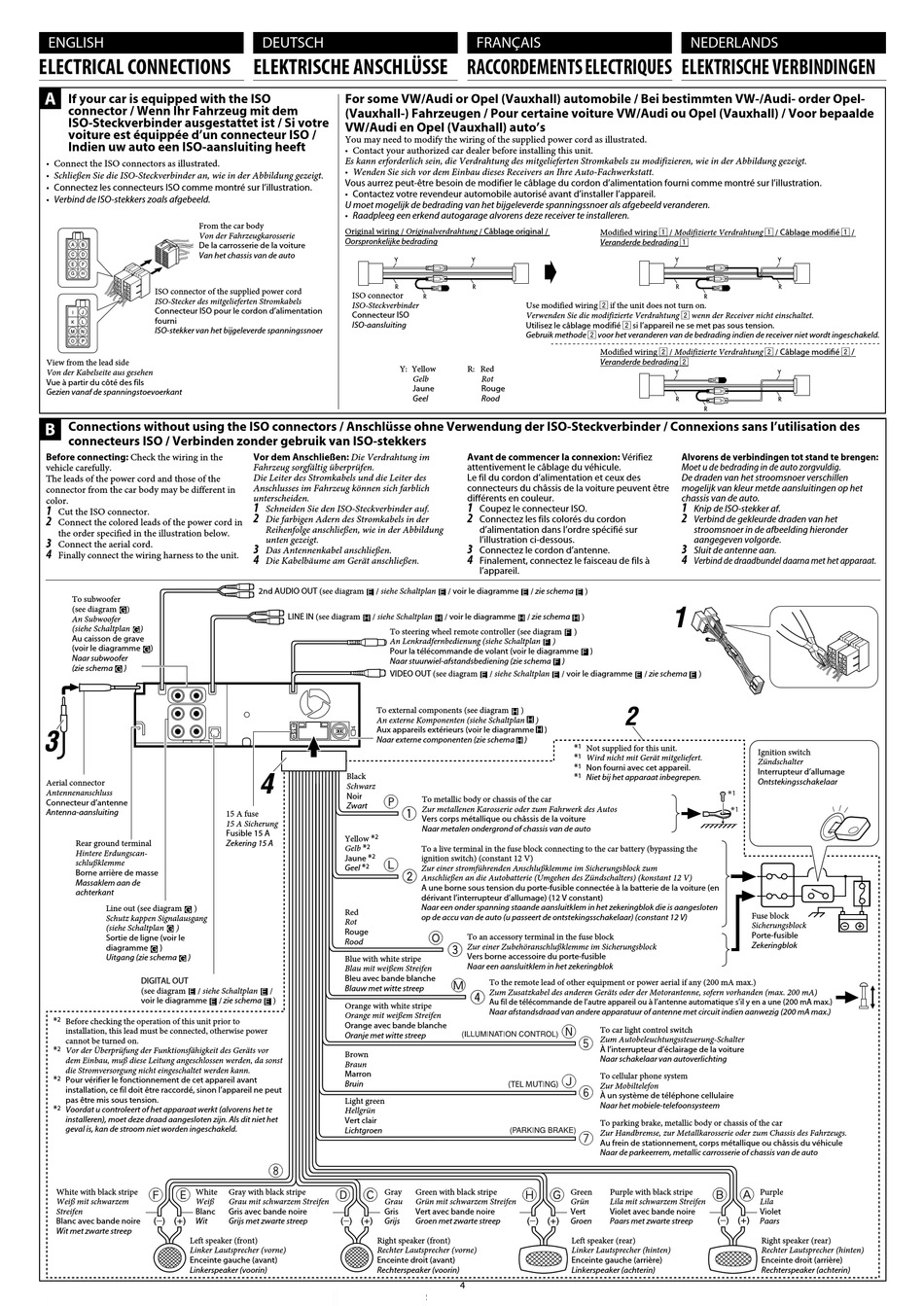

ELECTRICAL CONNECTIONS
A
If your car is equipped with the ISO
connector / Wenn Ihr Fahrzeug mit dem
ISO-Steckverbinder ausgestattet ist / Si votre
voiture est équippée d'un connecteur ISO /
Indien uw auto een ISO-aansluiting heeft
• Connect the ISO connectors as illustrated.
• Schließen Sie die ISO-Steckverbinder an, wie in der Abbildung gezeigt.
• Connectez les connecteurs ISO comme montré sur l'illustration.
• Verbind de ISO-stekkers zoals afgebeeld.
From the car body
Von der Fahrzeugkarosserie
De la carrosserie de la voiture
Van het chassis van de auto
ISO connector of the supplied power cord
ISO-Stecker des mitgelieferten Stromkabels
Connecteur ISO pour le cordon d'alimentation
fourni
ISO-stekker van het bijgeleverde spanningssnoer
View from the lead side
Von der Kabelseite aus gesehen
Vue à partir du côté des fils
Gezien vanaf de spanningstoevoerkant
Connections without using the ISO connectors / Anschlüsse ohne Verwendung der ISO-Steckverbinder / Connexions sans l'utilisation des
B
connecteurs ISO / Verbinden zonder gebruik van ISO-stekkers
Before connecting: Check the wiring in the
vehicle carefully.
The leads of the power cord and those of the
connector from the car body may be different in
color.
1
Cut the ISO connector.
2
Connect the colored leads of the power cord in
the order specified in the illustration below.
3
Connect the aerial cord.
4
Finally connect the wiring harness to the unit.
To subwoofer
(see diagram
)
An Subwoofer
(siehe Schaltplan
)
Au caisson de grave
(voir le diagramme
)
Naar subwoofer
(zie schema
)
Aerial connector
Antennenanschluss
Connecteur d'antenne
Antenna-aansluiting
Rear ground terminal
Hintere Erdungscan-
schlußklemme
Borne arrière de masse
Massaklem aan de
achterkant
Line out (see diagram
)
Schutz kappen Signalausgang
(siehe Schaltplan
)
Sortie de ligne (voir le
diagramme
)
Uitgang (zie schema
)
DIGITAL OUT
(see diagram
/ siehe Schaltplan
voir le diagramme
*
2
Before checking the operation of this unit prior to
installation, this lead must be connected, otherwise power
cannot be turned on.
*
2
Vor der Überprüfung der Funktionsfähigkeit des Geräts vor
dem Einbau, muß diese Leitung angeschlossen werden, da sonst
die Stromversorgung nicht eingeschaltet werden kann.
*
2
Pour vérifier le fonctionnement de cet appareil avant
installation, ce fil doit être raccordé, sinon l'appareil ne peut
pas être mis sous tension.
*
2
Voordat u controleert of het apparaat werkt (alvorens het te
installeren), moet deze draad aangesloten zijn. Als dit niet het
geval is, kan de stroom niet worden ingeschakeld.
White with black stripe
White
Weiß mit schwarzem
Weiß
Streifen
Blanc
Blanc avec bande noire
Wit
Wit met zwarte streep
Left speaker (front)
Linker Lautsprecher (vorne)
Enceinte gauche (avant)
Linkerspeaker (voorin)
DEUTSCH
ELEKTRISCHE ANSCHLÜSSE
For some VW/Audi or Opel (Vauxhall) automobile / Bei bestimmten VW-/Audi- order Opel-
(Vauxhall-) Fahrzeugen / Pour certaine voiture VW/Audi ou Opel (Vauxhall) / Voor bepaalde
VW/Audi en Opel (Vauxhall) auto's
You may need to modify the wiring of the supplied power cord as illustrated.
• Contact your authorized car dealer before installing this unit.
Es kann erforderlich sein, die Verdrahtung des mitgelieferten Stromkabels zu modifizieren, wie in der Abbildung gezeigt.
• Wenden Sie sich vor dem Einbau dieses Receivers an Ihre Auto-Fachwerkstatt.
Vous aurrez peut-être besoin de modifier le câblage du cordon d'alimentation fourni comme montré sur l'illustration.
• Contactez votre revendeur automobile autorisé avant d'installer l'appareil.
U moet mogelijk de bedrading van het bijgeleverde spanningssnoer als afgebeeld veranderen.
• Raadpleeg een erkend autogarage alvorens deze receiver te installeren.
Original wiring / Originalverdrahtung / Câblage original /
Oorspronkelijke bedrading
ISO connector
ISO-Steckverbinder
Connecteur ISO
ISO-aansluiting
Vor dem Anschließen: Die Verdrahtung im
Fahrzeug sorgfältig überprüfen.
Die Leiter des Stromkabels und die Leiter des
Anschlusses im Fahrzeug können sich farblich
unterscheiden.
1
Schneiden Sie den ISO-Steckverbinder auf.
2
Die farbigen Adern des Stromkabels in der
Reihenfolge anschließen, wie in der Abbildung
unten gezeigt.
3
Das Antennenkabel anschließen.
4
Die Kabelbäume am Gerät anschließen.
2nd AUDIO OUT (see diagram
/ siehe Schaltplan
LINE IN (see diagram
/ siehe Schaltplan
To steering wheel remote controller (see diagram
An Lenkradfernbedienung (siehe Schaltplan
Pour la télécommande de volant (voir le diagramme
Naar stuurwiel-afstandsbediening (zie schema
VIDEO OUT (see diagram
To external components (see diagram
An externe Komponenten (siehe Schaltplan
Aux appareils extérieurs (voir le diagramme
Naar externe componenten (zie schema
Black
Schwarz
Noir
Zwart
15 A fuse
15 A Sicherung
Fusible 15 A
*
2
Yellow
Zekering 15 A
*
2
Gelb
*
2
Jaune
*
2
Geel
Red
Rot
Rouge
Rood
Blue with white stripe
Blau mit weißem Streifen
Bleu avec bande blanche
Blauw met witte streep
/
/ zie schema
)
Orange with white stripe
Orange mit weißem Streifen
Orange avec bande blanche
Oranje met witte streep
Brown
Braun
Marron
Bruin
Light green
Hellgrün
Vert clair
Lichtgroen
Gray with black stripe
Gray
Grau mit schwarzem Streifen
Grau
Gris avec bande noire
Gris
Grijs met zwarte streep
Grijs
Right speaker (front)
Rechter Lautsprecher (vorne)
Enceinte droit (avant)
Rechterspeaker (voorin)
FRANÇAIS
RACCORDEMENTS ELECTRIQUES ELEKTRISCHE VERBINDINGEN
Use modified wiring 2 if the unit does not turn on.
Verwenden Sie die modifizierte Verdrahtung 2 wenn der Receiver nicht einschaltet.
Utilisez le câblage modifié 2 si l'appareil ne se met pas sous tension.
Gebruik methode 2 voor het veranderen van de bedrading indien de receiver niet wordt ingeschakeld.
Y: Yellow
R: Red
Gelb
Rot
Jaune
Rouge
Geel
Rood
Avant de commencer la connexion: Vérifiez
attentivement le câblage du véhicule.
Le fil du cordon d'alimentation et ceux des
connecteurs du châssis de la voiture peuvent être
différents en couleur.
1
Coupez le connecteur ISO.
2
Connectez les fils colorés du cordon
d'alimentation dans l'ordre spécifié sur
l'illustration ci-dessous.
3
Connectez le cordon d'antenne.
4
Finalement, connectez le faisceau de fils à
l'appareil.
/ voir le diagramme
/ zie schema
/ voir le diagramme
/ zie schema
)
)
)
/ siehe Schaltplan
/ voir le diagramme
)
)
)
)
*
*
*
*
To metallic body or chassis of the car
Zur metallenen Karosserie oder zum Fahrwerk des Autos
Vers corps métallique ou châssis de la voiture
Naar metalen ondergrond of chassis van de auto
To a live terminal in the fuse block connecting to the car battery (bypassing the
ignition switch) (constant 12 V)
Zur einer stromführenden Anschlußklemme im Sicherungsblock zum
Anschließen an die Autobatterie (Umgehen des Zündschalters) (konstant 12 V)
A une borne sous tension du porte-fusible connectée à la batterie de la voiture (en
dérivant l'interrupteur d'allumage) (12 V constant)
Naar een onder spanning staande aansluitklem in het zekeringblok die is aangesloten
op de accu van de auto (u passeert de ontstekingsschakelaar) (constant 12 V)
To an accessory terminal in the fuse block
Zur einer Zubehöranschlußklemme im Sicherungsblock
Vers borne accessoire du porte-fusible
Naar een aansluitklem in het zekeringblok
To the remote lead of other equipment or power aerial if any (200 mA max.)
Zum Zusatzkabel des anderen Geräts oder der Motorantenne, sofern vorhanden (max. 200 mA)
Au fil de télécommande de l'autre appareil ou à l'antenne automatique s'il y en a une (200 mA max.)
Naar afstandsdraad van andere apparatuur of antenne met circuit indien aanwezig (200 mA max.)
Green with black stripe
Green
Grün mit schwarzem Streifen
Grün
Vert avec bande noire
Vert
Groen met zwarte streep
Groen
Left speaker (rear)
Linker Lautsprecher (hinten)
Enceinte gauche (arrière)
Linkerspeaker (achterin)
4
NEDERLANDS
Modified wiring 1 / Modifizierte Verdrahtung 1 / Câblage modifié 1 /
Veranderde bedrading 1
Modified wiring 2 / Modifizierte Verdrahtung 2 / Câblage modifi é 2 /
Veranderde bedrading 2
Alvorens de verbindingen tot stand te brengen:
Moet u de bedrading in de auto zorgvuldig.
De draden van het stroomsnoer verschillen
mogelijk van kleur metde aansluitingen op het
chassis van de auto.
1
Knip de ISO-stekker af.
2
Verbind de gekleurde draden van het
stroomsnoer in de afbeelding hieronder
aangegeven volgorde.
3
Sluit de antenne aan.
4
Verbind de draadbundel daarna met het apparaat.
)
)
)
/ zie schema
)
1
Not supplied for this unit.
1
Wird nicht mit Gerät mitgeliefert.
1
Non fourni avec cet appareil.
1
Niet bij het apparaat inbegrepen.
Fuse block
Sicherungsblock
Porte-fusible
Zekeringblok
To car light control switch
Zum Autobeleuchtungssteuerung-Schalter
À l'interrupteur d'éclairage de la voiture
Naar schakelaar van autoverlichting
To cellular phone system
Zur Mobiltelefon
À un système de téléphone cellulaire
Naar het mobiele-telefoonsysteem
To parking brake, metallic body or chassis of the car
Zur Handbremse, zur Metallkarosserie oder zum Chassis des Fahrzeugs.
Au frein de stationnement, corps métallique ou châssis du véhicule
Naar de parkeerrem, metallic carrosserie of chassis van de auto
Purple with black stripe
Lila mit schwarzem Streifen
Violet avec bande noire
Paars met zwarte streep
Ignition switch
Zündschalter
Interrupteur d'allumage
Ontstekingsschakelaar
Purple
Lila
Violet
Paars
Right speaker (rear)
Rechter Lautsprecher (hinten)
Enceinte droit (arrière)
Rechterspeaker (achterin)
