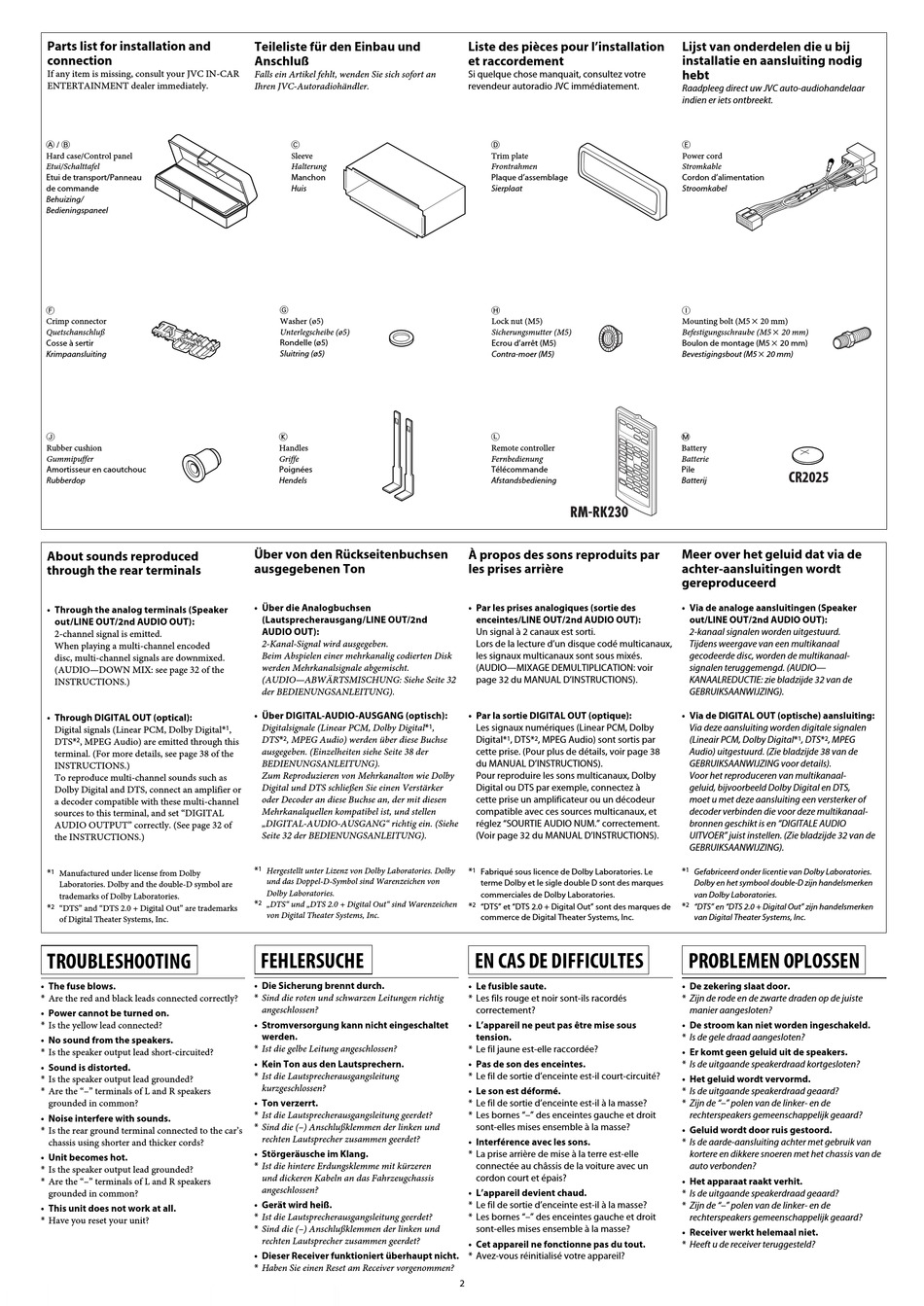

Parts list for installation and
connection
If any item is missing, consult your JVC IN-CAR
ENTERTAINMENT dealer immediately.
A / B
Hard case/Control panel
Etui/Schalttafel
Etui de transport/Panneau
de commande
Behuizing/
Bedieningspaneel
F
Crimp connector
Quetschanschluß
Cosse à sertir
Krimpaansluiting
J
Rubber cushion
Gummipuffer
Amortisseur en caoutchouc
Rubberdop
About sounds reproduced
through the rear terminals
• Through the analog terminals (Speaker
out/LINE OUT/2nd AUDIO OUT):
2-channel signal is emitted.
When playing a multi-channel encoded
disc, multi-channel signals are downmixed.
(AUDIO—DOWN MIX: see page 32 of the
INSTRUCTIONS.)
• Through DIGITAL OUT (optical):
Digital signals (Linear PCM, Dolby Digital*
DTS* 2 , MPEG Audio) are emitted through this
terminal. (For more details, see page 38 of the
INSTRUCTIONS.)
To reproduce multi-channel sounds such as
Dolby Digital and DTS, connect an amplifier or
a decoder compatible with these multi-channel
sources to this terminal, and set "DIGITAL
AUDIO OUTPUT" correctly. (See page 32 of
the INSTRUCTIONS.)
* 1 Manufactured under license from Dolby
Laboratories. Dolby and the double-D symbol are
trademarks of Dolby Laboratories.
*
2 "DTS" and "DTS 2.0 + Digital Out" are trademarks
of Digital Theater Systems, Inc.
TROUBLESHOOTING
• The fuse blows.
* Are the red and black leads connected correctly?
• Power cannot be turned on.
* Is the yellow lead connected?
• No sound from the speakers.
* Is the speaker output lead short-circuited?
• Sound is distorted.
* Is the speaker output lead grounded?
* Are the "–" terminals of L and R speakers
grounded in common?
• Noise interfere with sounds.
* Is the rear ground terminal connected to the car's
chassis using shorter and thicker cords?
• Unit becomes hot.
* Is the speaker output lead grounded?
* Are the "–" terminals of L and R speakers
grounded in common?
• This unit does not work at all.
* Have you reset your unit?
Teileliste für den Einbau und
Anschluß
Falls ein Artikel fehlt, wenden Sie sich sofort an
Ihren JVC-Autoradiohändler.
C
Sleeve
Halterung
Manchon
Huis
G
Washer (ø5)
Unterlegscheibe (ø5)
Rondelle (ø5)
Sluitring (ø5)
K
Handles
Griffe
Poignées
Hendels
Über von den Rückseitenbuchsen
ausgegebenen Ton
• Über die Analogbuchsen
(Lautsprecherausgang/LINE OUT/2nd
AUDIO OUT):
2-Kanal-Signal wird ausgegeben.
Beim Abspielen einer mehrkanalig codierten Disk
werden Mehrkanalsignale abgemischt.
(AUDIO—ABWÄRTSMISCHUNG: Siehe Seite 32
der BEDIENUNGSANLEITUNG).
• Über DIGITAL-AUDIO-AUSGANG (optisch):
Digitalsignale (Linear PCM, Dolby Digital*
1 ,
DTS* , MPEG Audio) werden über diese Buchse
2
ausgegeben. (Einzelheiten siehe Seite 38 der
BEDIENUNGSANLEITUNG).
Zum Reproduzieren von Mehrkanalton wie Dolby
Digital und DTS schließen Sie einen Verstärker
oder Decoder an diese Buchse an, der mit diesen
Mehrkanalquellen kompatibel ist, und stellen
„DIGITAL-AUDIO-AUSGANG" richtig ein. (Siehe
Seite 32 der BEDIENUNGSANLEITUNG).
* 1 Hergestellt unter Lizenz von Dolby Laboratories. Dolby
und das Doppel-D-Symbol sind Warenzeichen von
Dolby Laboratories.
*
2 „DTS" und „DTS 2.0 + Digital Out" sind Warenzeichen
von Digital Theater Systems, Inc.
FEHLERSUCHE
• Die Sicherung brennt durch.
* Sind die roten und schwarzen Leitungen richtig
angeschlossen?
• Stromversorgung kann nicht eingeschaltet
werden.
* Ist die gelbe Leitung angeschlossen?
• Kein Ton aus den Lautsprechern.
* Ist die Lautsprecherausgangsleitung
kurzgeschlossen?
• Ton verzerrt.
* Ist die Lautsprecherausgangsleitung geerdet?
* Sind die (–) Anschlußklemmen der linken und
rechten Lautsprecher zusammen geerdet?
• Störgeräusche im Klang.
* Ist die hintere Erdungsklemme mit kürzeren
und dickeren Kabeln an das Fahrzeugchassis
angeschlossen?
• Gerät wird heiß.
* Ist die Lautsprecherausgangsleitung geerdet?
* Sind die (–) Anschlußklemmen der linken und
rechten Lautsprecher zusammen geerdet?
• Dieser Receiver funktioniert überhaupt nicht.
* Haben Sie einen Reset am Receiver vorgenommen?
Liste des pièces pour l'installation
et raccordement
Si quelque chose manquait, consultez votre
revendeur autoradio JVC immédiatement.
D
Trim plate
Frontrahmen
Plaque d'assemblage
Sierplaat
H
Lock nut (M5)
Sicherungsmutter (M5)
Ecrou d'arrêt (M5)
Contra-moer (M5)
L
Remote controller
Fernbedienung
Télécommande
Afstandsbediening
À propos des sons reproduits par
les prises arrière
• Par les prises analogiques (sortie des
enceintes/LINE OUT/2nd AUDIO OUT):
Un signal à 2 canaux est sorti.
Lors de la lecture d'un disque codé multicanaux,
les signaux multicanaux sont sous mixés.
(AUDIO—MIXAGE DEMULTIPLICATION: voir
page 32 du MANUAL D'INSTRUCTIONS).
• Par la sortie DIGITAL OUT (optique):
1 , Les signaux numériques (Linear PCM, Dolby
Digital* , DTS* , MPEG Audio) sont sortis par
1 2
cette prise. (Pour plus de détails, voir page 38
du MANUAL D'INSTRUCTIONS).
Pour reproduire les sons multicanaux, Dolby
Digital ou DTS par exemple, connectez à
cette prise un amplificateur ou un décodeur
compatible avec ces sources multicanaux, et
réglez "SOURTIE AUDIO NUM." correctement.
(Voir page 32 du MANUAL D'INSTRUCTIONS).
* 1
Fabriqué sous licence de Dolby Laboratories. Le
terme Dolby et le sigle double D sont des marques
commerciales de Dolby Laboratories.
* 2 "DTS" et "DTS 2.0 + Digital Out" sont des marques de
commerce de Digital Theater Systems, Inc.
EN CAS DE DIFFICULTES
• Le fusible saute.
* Les fils rouge et noir sont-ils racordés
correctement?
• L'appareil ne peut pas être mise sous
tension.
* Le fil jaune est-elle raccordée?
• Pas de son des enceintes.
* Le fil de sortie d'enceinte est-il court-circuité?
• Le son est déformé.
* Le fil de sortie d'enceinte est-il à la masse?
* Les bornes "–" des enceintes gauche et droit
sont-elles mises ensemble à la masse?
• Interférence avec les sons.
* La prise arrière de mise à la terre est-elle
connectée au châssis de la voiture avec un
cordon court et épais?
• L'appareil devient chaud.
* Le fil de sortie d'enceinte est-il à la masse?
* Les bornes "–" des enceintes gauche et droit
sont-elles mises ensemble à la masse?
• Cet appareil ne fonctionne pas du tout.
* Avez-vous réinitialisé votre appareil?
2
Lijst van onderdelen die u bij
installatie en aansluiting nodig
hebt
Raadpleeg direct uw JVC auto-audiohandelaar
indien er iets ontbreekt.
E
Power cord
Stromkable
Cordon d'alimentation
Stroomkabel
I
×
Mounting bolt (M5 20 mm)
×
Befestigungsschraube (M5 20 mm)
×
Boulon de montage (M5 20 mm)
×
Bevestigingsbout (M5 20 mm)
M
Battery
Batterie
Pile
Batterij
Meer over het geluid dat via de
achter-aansluitingen wordt
gereproduceerd
• Via de analoge aansluitingen (Speaker
out/LINE OUT/2nd AUDIO OUT):
2-kanaal signalen worden uitgestuurd.
Tijdens weergave van een multikanaal
gecodeerde disc, worden de multikanaal-
signalen teruggemengd. (AUDIO—
KANAALREDUCTIE: zie bladzijde 32 van de
GEBRUIKSAANWIJZING).
• Via de DIGITAL OUT (optische) aansluiting:
Via deze aansluiting worden digitale signalen
(Lineair PCM, Dolby Digital* , DTS* , MPEG
1 2
Audio) uitgestuurd. (Zie bladzijde 38 van de
GEBRUIKSAANWIJZING voor details).
Voor het reproduceren van multikanaal-
geluid, bijvoorbeeld Dolby Digital en DTS,
moet u met deze aansluiting een versterker of
decoder verbinden die voor deze multikanaal-
bronnen geschikt is en "DIGITALE AUDIO
UITVOER" juist instellen. (Zie bladzijde 32 van de
GEBRUIKSAANWIJZING).
* 1
Gefabriceerd onder licentie van Dolby Laboratories.
Dolby en het symbool double-D zijn handelsmerken
van Dolby Laboratories.
* 2 "DTS" en "DTS 2.0 + Digital Out" zijn handelsmerken
van Digital Theater Systems, Inc.
PROBLEMEN OPLOSSEN
• De zekering slaat door.
* Zijn de rode en de zwarte draden op de juiste
manier aangesloten?
• De stroom kan niet worden ingeschakeld.
* Is de gele draad aangesloten?
• Er komt geen geluid uit de speakers.
* Is de uitgaande speakerdraad kortgesloten?
• Het geluid wordt vervormd.
* Is de uitgaande speakerdraad geaard?
* Zijn de "–" polen van de linker- en de
rechterspeakers gemeenschappelijk geaard?
• Geluid wordt door ruis gestoord.
* Is de aarde-aansluiting achter met gebruik van
kortere en dikkere snoeren met het chassis van de
auto verbonden?
• Het apparaat raakt verhit.
* Is de uitgaande speakerdraad geaard?
* Zijn de "–" polen van de linker- en de
rechterspeakers gemeenschappelijk geaard?
• Receiver werkt helemaal niet.
* Heeft u de receiver teruggesteld?
