Zublin Swiss Garde 360 Presence UP Bedienungsanleitung Seite 5

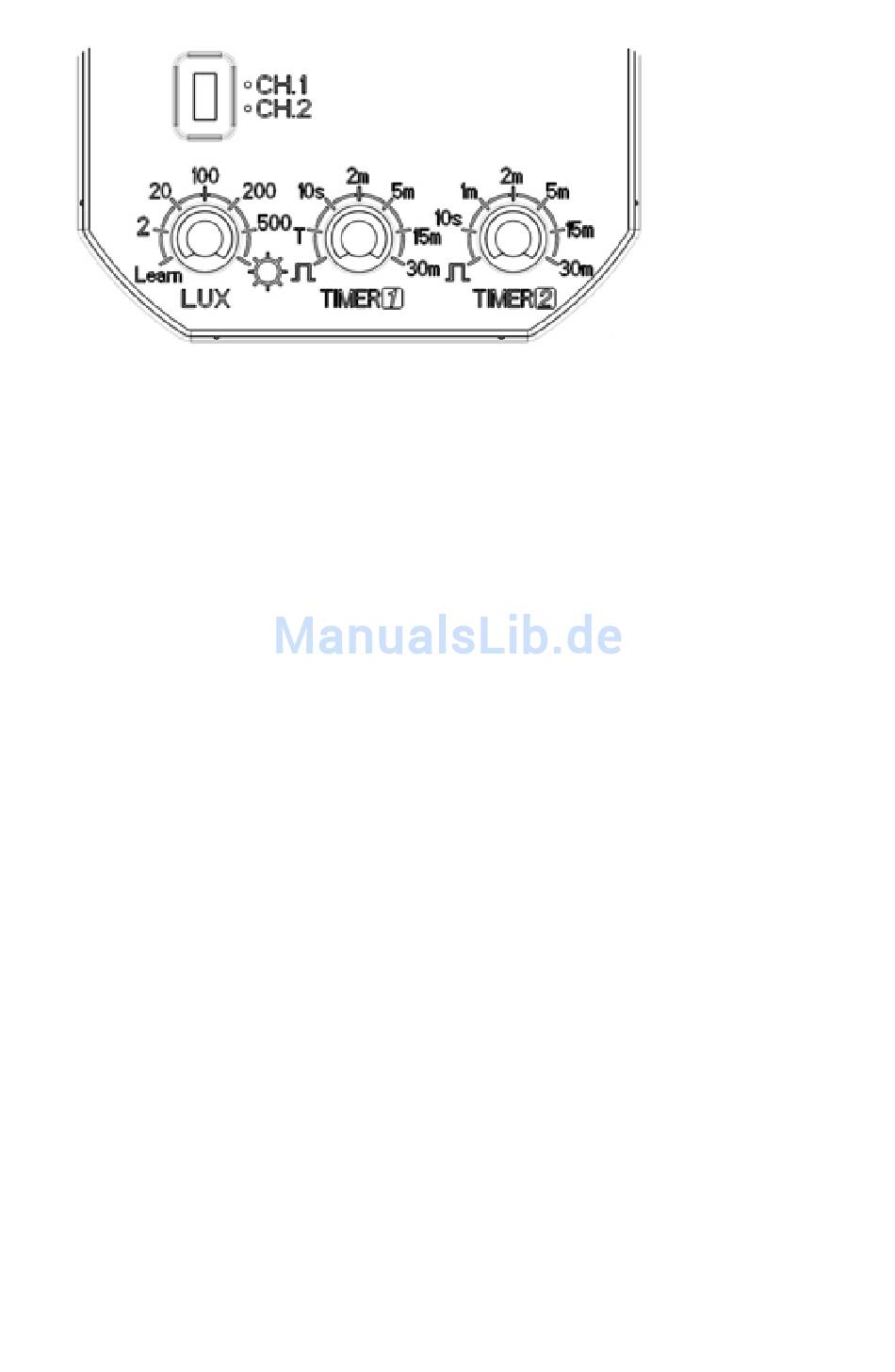

Ansicht der Regler
CH1/CH2 Selektion
Mit dem IR-Handsender können Züblin-Präsenzmelder selektiv
gesteuert werden. Präsenzmelder, die mit dem Relais 1 auf das IR-
Signal CH 1 reagieren sollen, werden auf dem gleichen Kanal wie der
IR-Handsender gestellt (Kanal 1 = CH 1). Präsenzmelder, die auf Kanal
2 (CH 2) eingestellt sind, reagieren nicht auf das Signal des
Handsenders, solange dieser auf Kanal 1 (CH 1) eingestellt bleibt.
TIMER 1 (Zeit Relais 1)
Mit dem Timer kann bestimmt werden, wie lange das Licht nach der
letzten Bewegung im Erfassungsbereich eingeschaltet bleibt
(Kurzimpuls T=Test, 10sek., 2, 5, 15, 30 min.).
Kurzimpuls: Zum ansteuern eines Trepplicht-Zeitschalters, Zeitrelais,
oder eines Gongs.
TIMER 2 (Zeit Relais 2)
Mit dem Timer 2 kann bestimmt werden, wie lange das Relais 2 nach
der letzten Bewegung im Erfassungsbereich geschaltet bleibt.
(Kurzimpuls, 10sek., 1, 2, 5, 15, 30 min.).
LUX (Dämmerungssensor) Nur für Relais 1
Der Dämmerungssensor reguliert die Ansprechschwelle (Lichtwert) des
Präsenzmelders, bei der die Erfassung aktiviert wird. Drehen im
Uhrzeigersinn (von der Sonne weg) bewirkt, dass der Sensor das Licht
erst bei Dunkelheit einschaltet.
Abspeicherung des Dämmerungswerts: Der Regler ist auf Position
Learn (Gerät ist in Betrieb), drücken Sie an der FB die Lern Taste für 5
Sekunden, oder 2x während 5 Sek., der Luxwert wird (wieder neu)
abgespeichert. Wird der Reglerwert verstellt, so ist dieser neue Wert
gültig.
5
