Bedienungsanleitung

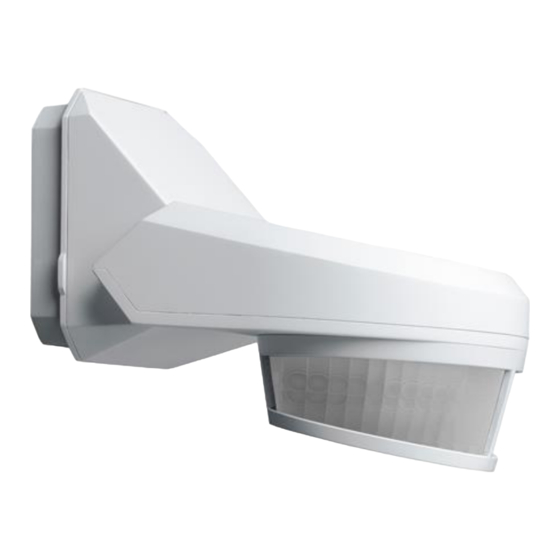

Bewegungsmelder
Swiss Garde 4000 -300°/240°/120°
Innovation Kleintier-Unterdrückung
Der Swiss Garde 4000 zeichnet sich durch die
neue Funktion Kleintier-Unterdrückung aus.
Für eine wirksame Kleintier-Unterdrückung
empfehlen wir eine Montagehöhe von ca. 2.5m
Die Funktion Unterdrückung (Siehe S.6) muss
aktiviert sein.
Auf Stufe 1 werden damit bis zu 90% aller
Fehlschaltungen eliminiert, auf Stufe 2
sogar bis zu 95%!
Wandmontage
Deckenmontage
erhältliches
Zubehör
P-IR
Handsender
Zubehör
inklusive
SG4000
Mini-
Handsender
Werbung
Verwandte Anleitungen für Zublin Swiss Garde 4000-300
Inhaltszusammenfassung für Zublin Swiss Garde 4000-300
- Seite 1 Bedienungsanleitung Bewegungsmelder Swiss Garde 4000 -300°/240°/120° erhältliches Zubehör Wandmontage P-IR Handsender Deckenmontage Zubehör inklusive Innovation Kleintier-Unterdrückung SG4000 Der Swiss Garde 4000 zeichnet sich durch die Mini- neue Funktion Kleintier-Unterdrückung aus. Handsender Für eine wirksame Kleintier-Unterdrückung empfehlen wir eine Montagehöhe von ca. 2.5m Die Funktion Unterdrückung (Siehe S.6) muss aktiviert sein.
- Seite 2 Wichtige Hinweise -Arbeiten am Stromnetz dürfen nur von Fachpersonen ausgeführt werden. -Unterbrechen Sie die 230 Volt Stromzufuhr jeweils, bevor Sie mit der Installation beginnen! -Die Stromzufuhr des Melders ist stets mit einer Sicherung (250VAC, 10A) Typ C, gemäss EN60898-1 als Schutzvorkehrung zu versehen. -Vor dem Austauschen eines Leuchtmittels ist die Stromzufuhr zum Melder bzw.
- Seite 3 Montagehöhe 1. Standard-Montagehöhe ca. 2.5m. Für eine wirksame Tierimmunität empfehlen wir eine Höhe von 2.2m bis 3m. Überprüfen Sie mittels Gehtest den Erfassungsbereich. Bei über 2.8m Montagehöhe sollte der Melder zu Optimierung des Erfassungsbereichs um 10° (evt. mehr) geneigt werden. Ggf.
- Seite 4 Montagesockel Jalousie-clips Zum Ausblenden uner- wünschter Erfassungsbereiche Installation Schliessen Sie den Melder wie folgt an: Phase / Aussenleiter (braun) = L; Neutral-/ Nullleiter (blau) = N; Schaltausgang / Geschaltete Phase / Aussenleiter (D2) Durch Herausnahme der Brücke L/D1 wird der Kontakt D1/D2 potentialfrei. Optional: Fernein- oder ausschaltung (R) mittels (Zuführung der Phase) Impulstaster (ohne Glimmlampe verwenden!).
- Seite 5 Anschluss von Verbrauchern Hohe Einschaltströme verkürzen die Lebendsauer des im Melder integrierten Relais gravierend. Beachten Sie die technischen Angaben des Leuchten- bzw. Leuchtmittelherstellers (besonders bezüglich des Einschaltstromes wie z.B. bei Compact FL-, FL-, und Stromsparleuchten, etc., damit das Relais nicht überbelastet wird. Schalten Sie erhöhte (induktive) Lasten über einen Treppenlicht- Zeitschalter (Melder in Kurzimpulsfunktion), oder über einen Schütz.
- Seite 6 Parallelschaltung mehrerer Melder mit zusätzlichem Schalter für Dauerlicht. Anschluss eines RC-Löchgliedes, (zwischen Nulleiter und geschalteter Phase L‘). Bei Interferenzen durch Parallelschalten von Sparlampen, Relais oder Fluoreszenzleuchten, sowie bei Störungen, verursacht durch Kapazitäten in den Leitungen. Varistor (zwischen Nulleiter und Phase L) bei Spannungsspitzen, wenn der Melder bei Netz-Schaltimpulsen einschaltet, blockiert, etc.
- Seite 7 Ansicht der Regler LED, blinkt 1x bei einer Erfassung, 3x wenn der LUX- oder TIME- Wert geändert wird, oder ein Befehl von der FB empfangen wurde. Zubehör: Service-Handsender Achtung! Reglerwerte werden durch manuelles Ändern der Werte LUX oder TIME während dem Betrieb sofort aktiv (bzw. neu gespeichert) und alle per Fernbedienung programmierten Parameter werden gelöscht!* Es können entweder die Reglerwerte oder die Fernbedienungswerte aktiv sein.
- Seite 8 LUX (Dämmerungssensor) Der Dämmerungssensor reguliert die Ansprechschwelle (Lichtwert) des Melders, ab der die Erfassung aktiviert wird. Drehen in Richtung Mond (ca. 5 Lux) bewirkt, dass der Sensor das Licht erst bei Dunkelheit einschaltet (Anschlag Sonne, Melder schaltet auch am Tag). Einstellungs-Empfehlung: Aussenbereich ca.
- Seite 9 Erfassungsbereich Der 300°/240°/120° Erfassungsbereich mit 360° *Unterkriechschutz sowie das dichte Erfassungsnetz garantieren eine optimale Funktion. Die Reichweite ist abhängig von Montagehöhe und Gehrichtung (hohe Sensibilität beim Schneiden, bzw. beim Wechseln eines Schaltsegments). Da der Melder auf den Temperaturunterschied zwischen Wärmequelle und Umgebungstemperatur reagiert, kann die Reichweite je nach Umgebung und Montageort variieren.
- Seite 10 Störungsbeseitigung Störung Ursache/Korrektur Verbraucher schaltet -Dämmerungswert zu tief eingestellt nicht: -Leuchtmittel von Lampe kontrollieren -Netzspannung/Sicherung prüfen Schaltet ein und aus -Erfassungsbereich auf Fehlerquellen ohne Grund oder schaltet überprüfen: Durchzug, Tiere, Heizun- nicht mehr aus: gen usw. können Fehlschaltungen verursachen! -Der Melder ist zu empfindlich, reduzieren Sie die Reichweite mit dem Reichweitenregler und/oder kleben Sie auf der Linse den Stör-...
- Seite 11 Technische Daten Nennspannung: 230 Volt AC / 50Hz 2000 W / 8.7A max. (cos φ = 1) Schaltleistung: 1000 VA / 4.35A max. induktiv (cos φ = 0,5) Potentialfreies Relais Stromverbrauch Standby < 0.25W Zeiteinstellung: Impuls ca. 1 sec (20 oder 60 sec Pause), ca.
