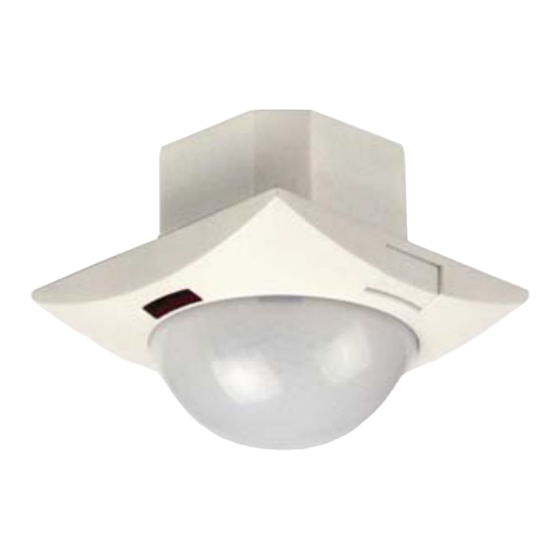

Zublin Swiss Garde 360 Presence UP Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Swiss Garde 360 Presence UP:
- Bedienungsanleitung (16 Seiten) ,
- Installationsanleitung (2 Seiten) ,
- Bedienungsanleitung (8 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Zublin Swiss Garde 360 Presence UP
Inhaltszusammenfassung für Zublin Swiss Garde 360 Presence UP
- Seite 1 Bedienungsanleitung Swiss Garde 360 Präsenz UP Mode d’emploi. Swiss Garde 360 Présence UP...
- Seite 2 Wichtige Hinweise -Bevor Sie mit der Installation des Präsenzmelders beginnen, vergewissern Sie sich (mit Spannungsprüfer), ob die 230 Volt Netzzuleitung Spannungsfrei ist! -Der Züblin Präsenz 360° UP ist nur für den Innenbereich geeignet. -Sollten Funktionsstörungen wie Dauerlicht, selbständiges ein- und ausschalten auftreten, beachten Sie Seite 7 ‘‘Störungsbeseitigung‘‘.
- Seite 3 Kostenersparnis mit intelligentem Licht- und HLK Management Der Züblin- Präsenzmelder sorgt mit 2 unabhängigen Relais für ein optimales Energiemanagement. Relais 1 schaltet und regelt die Beleuchtung in Abhängigkeit von anwesenden Personen und von Helligkeit. Relais 2 schaltet potentialfrei und helligkeitsunabhängig Heizung, Lüftung oder Gongs etc.
- Seite 4 Anschlussbilder Standard Anschlussschema: Im Vollautomatikbetrieb, optionaler Anschluss S per Taster; Im Halbautomatikbetrieb, Anschluss S per Schalter (oder Stromstoss-Relais / Schrittschalter) obligatorisch. Parallelschaltung als Vollautomat mit optionaler Ansteuerung durch Schliessertaster Parallelschaltung als Halbautomat mit obligatorischer Ansteuerung durch einen Schalter Bei Parallelschaltung von mehr als 3 Präsenz- oder Bewegungsmeldern empfehlen wir ein RC-Löschglied zwischen Nullleiter und geschalteter Phase an jedem Präsenz- / Bewegungsmelder zu installieren!
- Seite 5 Ansicht der Regler CH1/CH2 Selektion Mit dem IR-Handsender können Züblin-Präsenzmelder selektiv gesteuert werden. Präsenzmelder, die mit dem Relais 1 auf das IR- Signal CH 1 reagieren sollen, werden auf dem gleichen Kanal wie der IR-Handsender gestellt (Kanal 1 = CH 1). Präsenzmelder, die auf Kanal 2 (CH 2) eingestellt sind, reagieren nicht auf das Signal des Handsenders, solange dieser auf Kanal 1 (CH 1) eingestellt bleibt.

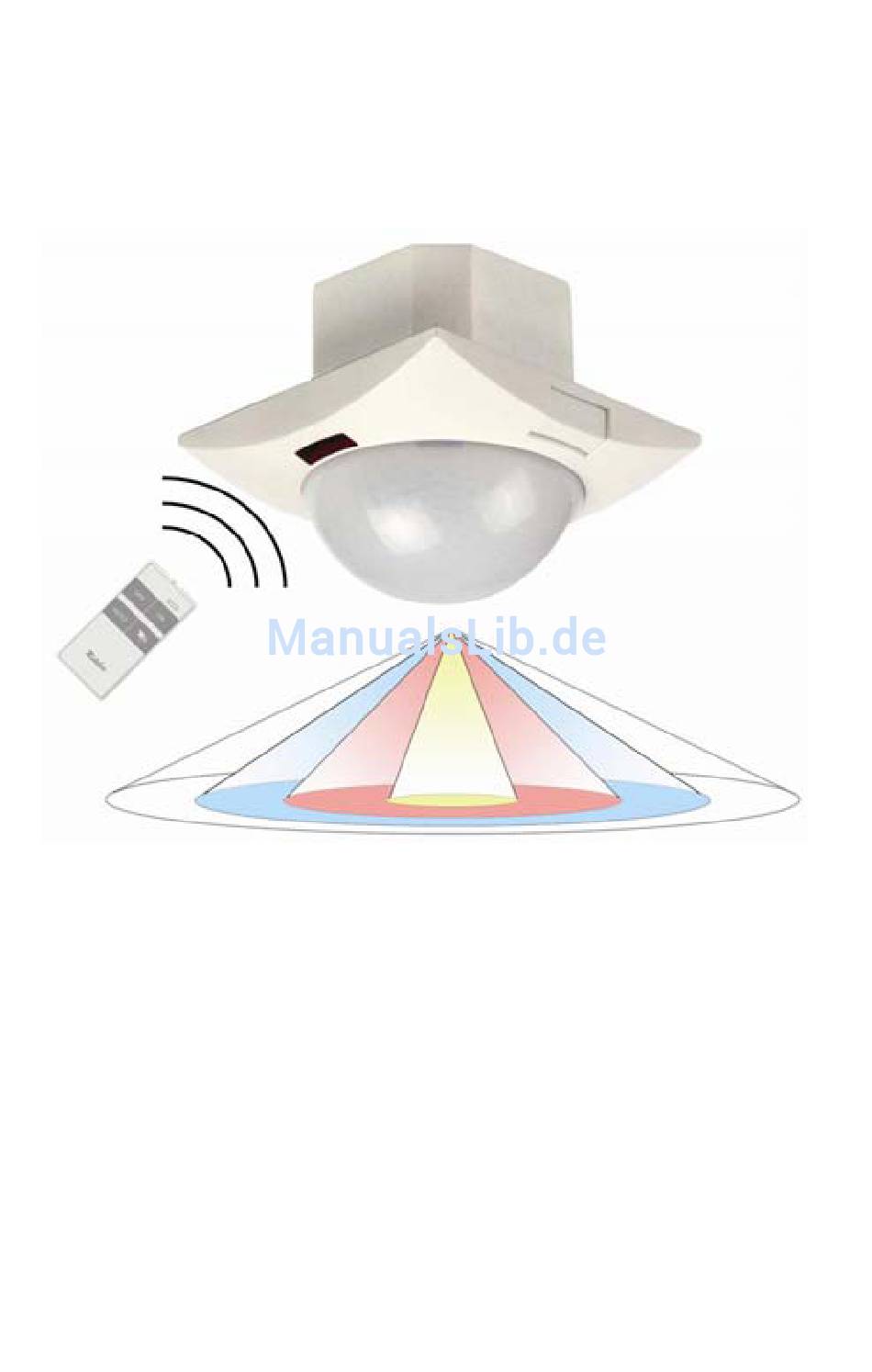

- Seite 6 Erfassungsbereich Der 360° rundum Erfassungsbereich sowie das dichte Erfassungsnetz garantieren eine optimale Funktion. Die überwachte Fläche ist abhängig von der Montagehöhe. Da der Präsenzmelder auf den Temperaturunterschied zwischen Wärmequelle und Hintergrund reagiert, kann die Reichweite je nach Situation (Bodenheizung usw.) variieren. Der Melder ist ideal in kleineren Büroräumen und Toilettenräumen etc.
- Seite 7 Störungsbeseitigung Störung Ursache/Korrektur Verbraucher schaltet -Dämmerungswert zu hoch eingestellt nicht: -Leuchtmittel von Lampe kontrollieren -Stellung von Handschalter überprüfen -Netzspannung/Sicherung prüfen Schaltet ein und aus -Erfassungsbereich auf Fehlerquellen ohne Grund oder schaltet überprüfen: (Durchzug, Tiere, Heizun- nicht mehr aus: gen usw.) können Fehlschaltungen verursachen! -Abstand zu Leuchte kontrollieren (Wärmereflexion od.
- Seite 8 Technische Daten Nennspannung: 230 Volt/50Hz Schaltleistung Relais 1: 2300 W / 10A ohmisch 1150 VA / 5A induktiv (cos φ = 0,5) (Hinweis in der Gebrauchsanweisung!) Schaltleistung Relais 2: potentialfreier Kontakt max. 5A Zeiteinstellung 1: Impuls, Test, 10s, 2, 5, 15, 30 min. Zeiteinstellung 2: Impuls, 10s, 1, 2, 5, 15, 30 min.
