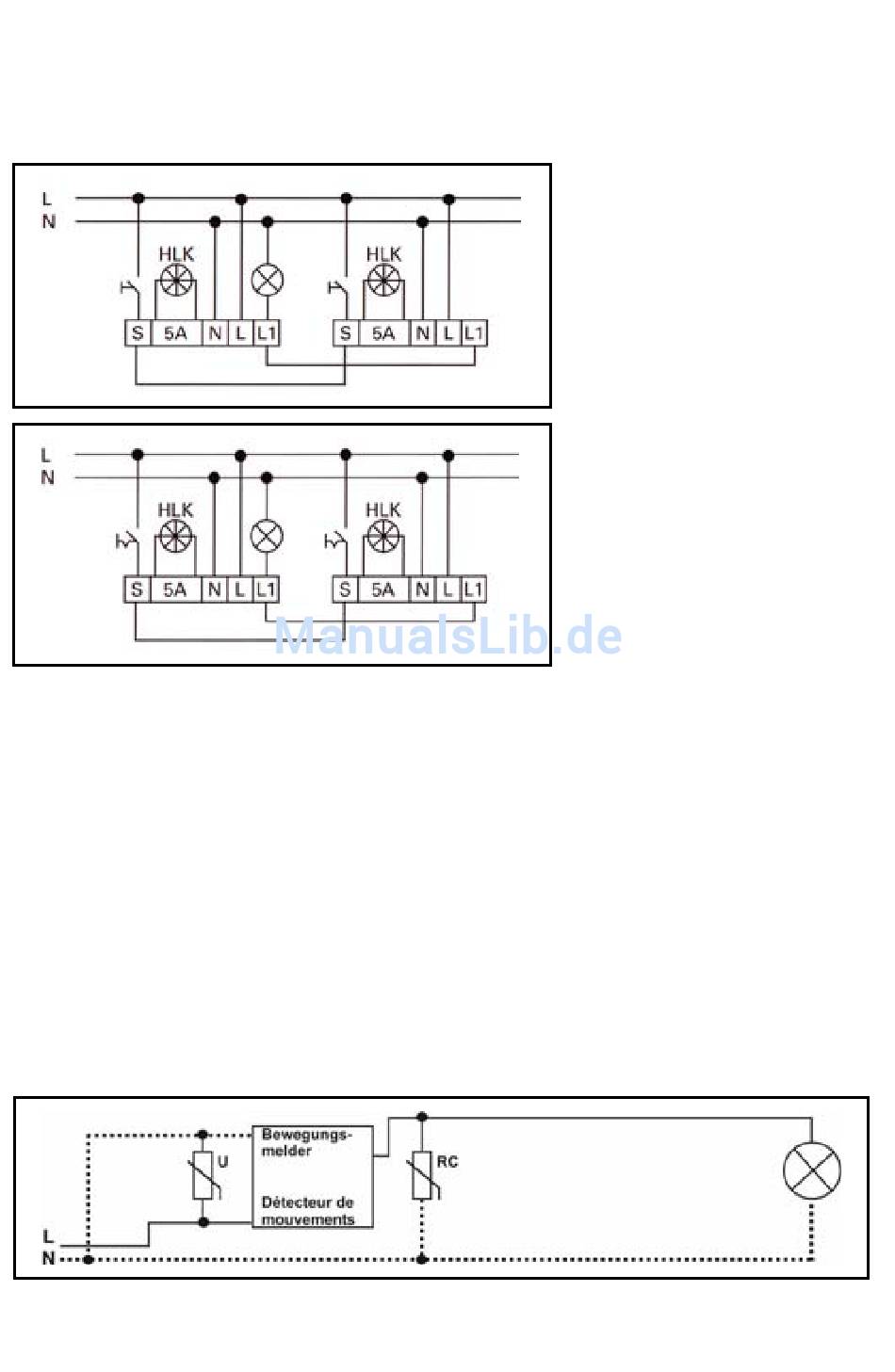

Anschlussbilder
Standard Anschlussschema: Im Vollautomatikbetrieb, optionaler
Anschluss S per Taster; Im Halbautomatikbetrieb, Anschluss S per
Schalter (oder Stromstoss-Relais / Schrittschalter) obligatorisch.
Bei Parallelschaltung von mehr als 3 Präsenz- oder
Bewegungsmeldern empfehlen wir ein RC-Löschglied zwischen
Nullleiter und geschalteter Phase an jedem Präsenz- /
Bewegungsmelder zu installieren!
Anschluss eines RC-Löchgliedes, (zwischen Nulleiter und
geschalteter Phase) bei Spitzenspannungen oder Interferenzen durch
Parallelschalten von Sparlampen, Relais oder elektronischen
Vorschaltgeräten. Varistor (zwischen Nulleiter und Phase) bei
Spitzenspannungen, wenn der Bewegungsmelder bei Netzschalt-
Impulsen einschaltet, etc.
RC= RC-Löschglied U=Varistor
4
Parallelschaltung als
Vollautomat mit
optionaler
Ansteuerung durch
Schliessertaster
Parallelschaltung als
Halbautomat mit
obligatorischer
Ansteuerung durch
einen Schalter
